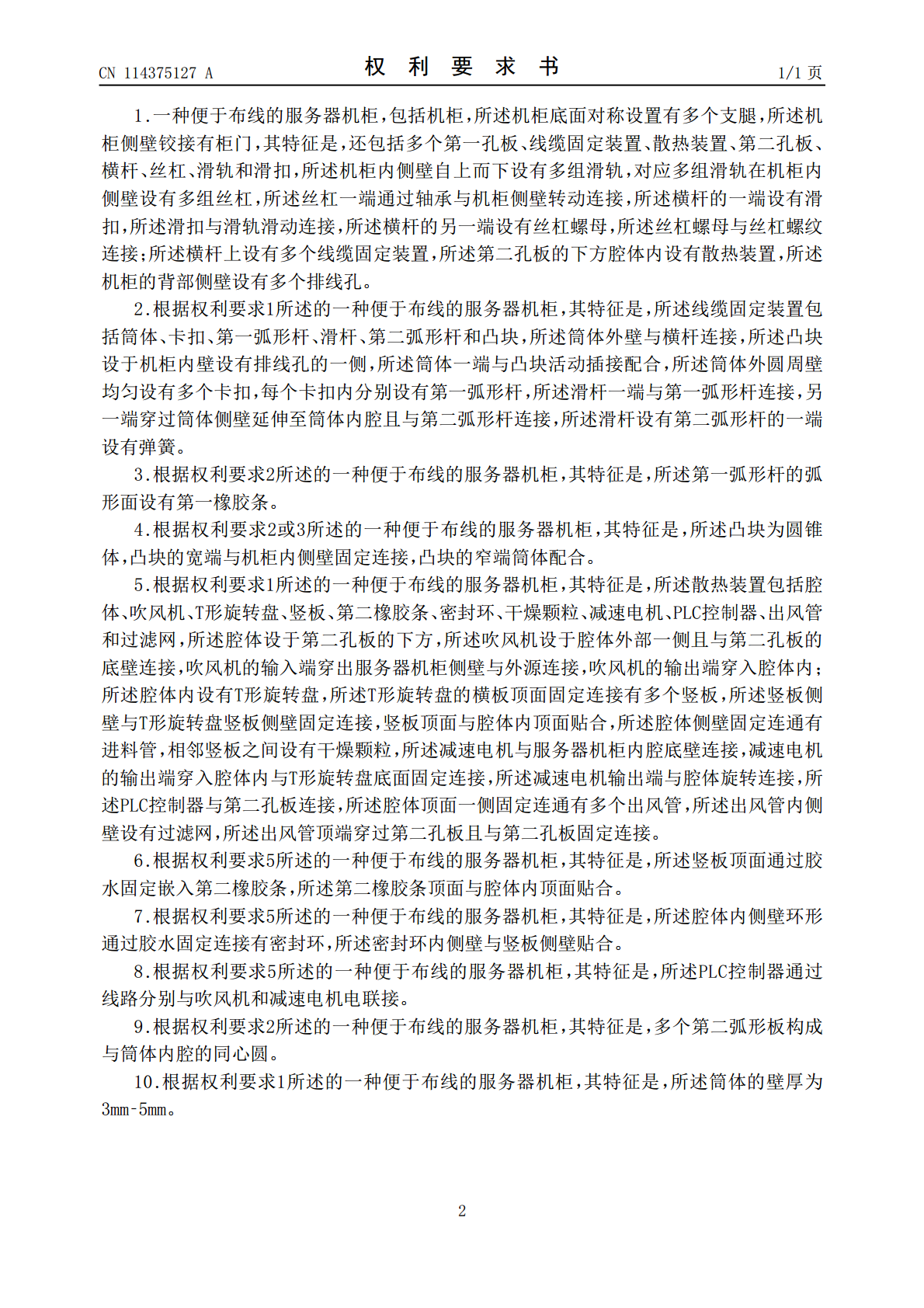

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114375127A(43)申请公布日2022.04.19(21)申请号202111562980.0(22)申请日2021.12.20(71)申请人苏州浪潮智能科技有限公司地址215100江苏省苏州市吴中区吴中经济开发区郭巷街道官浦路1号9幢(72)发明人高雨(74)专利代理机构济南诚智商标专利事务所有限公司37105代理人初晓丽(51)Int.Cl.H05K7/14(2006.01)H05K7/20(2006.01)权利要求书1页说明书4页附图4页(54)发明名称一种便于布线的服务器机柜(57)摘要本发明公开了一种便于布线的服务器机柜，包括机柜，所述机柜底面对称设置有多个支腿，所述机柜侧壁铰接有柜门，还包括多个第一孔板、线缆固定装置、散热装置、第二孔板、横杆、丝杠、滑轨和滑扣，所述机柜内侧壁自上而下设有多组滑轨，对应多组滑轨在机柜内侧壁设有多组丝杠，所述滑扣与滑轨滑动连接，所述横杆的另一端设有丝杠螺母，所述丝杠螺母与丝杠螺纹连接；所述横杆上设有多个线缆固定装置，所述第二孔板的下方腔体内设有散热装置。该机柜结构合理紧凑，便于穿线的同时还能起到固定线缆的作用，防止因外力造成线缆与设备的分离，便于设备的长时间工作，安装过程省时省力，降低劳动强度，满足使用需求。CN114375127ACN114375127A权利要求书1/1页1.一种便于布线的服务器机柜，包括机柜，所述机柜底面对称设置有多个支腿，所述机柜侧壁铰接有柜门，其特征是，还包括多个第一孔板、线缆固定装置、散热装置、第二孔板、横杆、丝杠、滑轨和滑扣，所述机柜内侧壁自上而下设有多组滑轨，对应多组滑轨在机柜内侧壁设有多组丝杠，所述丝杠一端通过轴承与机柜侧壁转动连接，所述横杆的一端设有滑扣，所述滑扣与滑轨滑动连接，所述横杆的另一端设有丝杠螺母，所述丝杠螺母与丝杠螺纹连接；所述横杆上设有多个线缆固定装置，所述第二孔板的下方腔体内设有散热装置，所述机柜的背部侧壁设有多个排线孔。2.根据权利要求1所述的一种便于布线的服务器机柜，其特征是，所述线缆固定装置包括筒体、卡扣、第一弧形杆、滑杆、第二弧形杆和凸块，所述筒体外壁与横杆连接，所述凸块设于机柜内壁设有排线孔的一侧，所述筒体一端与凸块活动插接配合，所述筒体外圆周壁均匀设有多个卡扣，每个卡扣内分别设有第一弧形杆，所述滑杆一端与第一弧形杆连接，另一端穿过筒体侧壁延伸至筒体内腔且与第二弧形杆连接，所述滑杆设有第二弧形杆的一端设有弹簧。3.根据权利要求2所述的一种便于布线的服务器机柜，其特征是，所述第一弧形杆的弧形面设有第一橡胶条。4.根据权利要求2或3所述的一种便于布线的服务器机柜，其特征是，所述凸块为圆锥体，凸块的宽端与机柜内侧壁固定连接，凸块的窄端筒体配合。5.根据权利要求1所述的一种便于布线的服务器机柜，其特征是，所述散热装置包括腔体、吹风机、T形旋转盘、竖板、第二橡胶条、密封环、干燥颗粒、减速电机、PLC控制器、出风管和过滤网，所述腔体设于第二孔板的下方，所述吹风机设于腔体外部一侧且与第二孔板的底壁连接，吹风机的输入端穿出服务器机柜侧壁与外源连接，吹风机的输出端穿入腔体内；所述腔体内设有T形旋转盘，所述T形旋转盘的横板顶面固定连接有多个竖板，所述竖板侧壁与T形旋转盘竖板侧壁固定连接，竖板顶面与腔体内顶面贴合，所述腔体侧壁固定连通有进料管，相邻竖板之间设有干燥颗粒，所述减速电机与服务器机柜内腔底壁连接，减速电机的输出端穿入腔体内与T形旋转盘底面固定连接，所述减速电机输出端与腔体旋转连接，所述PLC控制器与第二孔板连接，所述腔体顶面一侧固定连通有多个出风管，所述出风管内侧壁设有过滤网，所述出风管顶端穿过第二孔板且与第二孔板固定连接。6.根据权利要求5所述的一种便于布线的服务器机柜，其特征是，所述竖板顶面通过胶水固定嵌入第二橡胶条，所述第二橡胶条顶面与腔体内顶面贴合。7.根据权利要求5所述的一种便于布线的服务器机柜，其特征是，所述腔体内侧壁环形通过胶水固定连接有密封环，所述密封环内侧壁与竖板侧壁贴合。8.根据权利要求5所述的一种便于布线的服务器机柜，其特征是，所述PLC控制器通过线路分别与吹风机和减速电机电联接。9.根据权利要求2所述的一种便于布线的服务器机柜，其特征是，多个第二弧形板构成与筒体内腔的同心圆。10.根据权利要求1所述的一种便于布线的服务器机柜，其特征是，所述筒体的壁厚为3mm‑5mm。2CN114375127A说明书1/4页一种便于布线的服务器机柜技术领域[0001]本发明涉及服务器技术领域，具体地说是一种便于布线的服务器机柜。背景技术[0002]服务器也称伺服器，是提供计算服务的设备，和通用的计算机架构类似，但是由于需要提供高可靠的服务，因此在处理
