一种抑制高压真空断路器合闸弹跳的电磁缓冲装置和方法.pdf

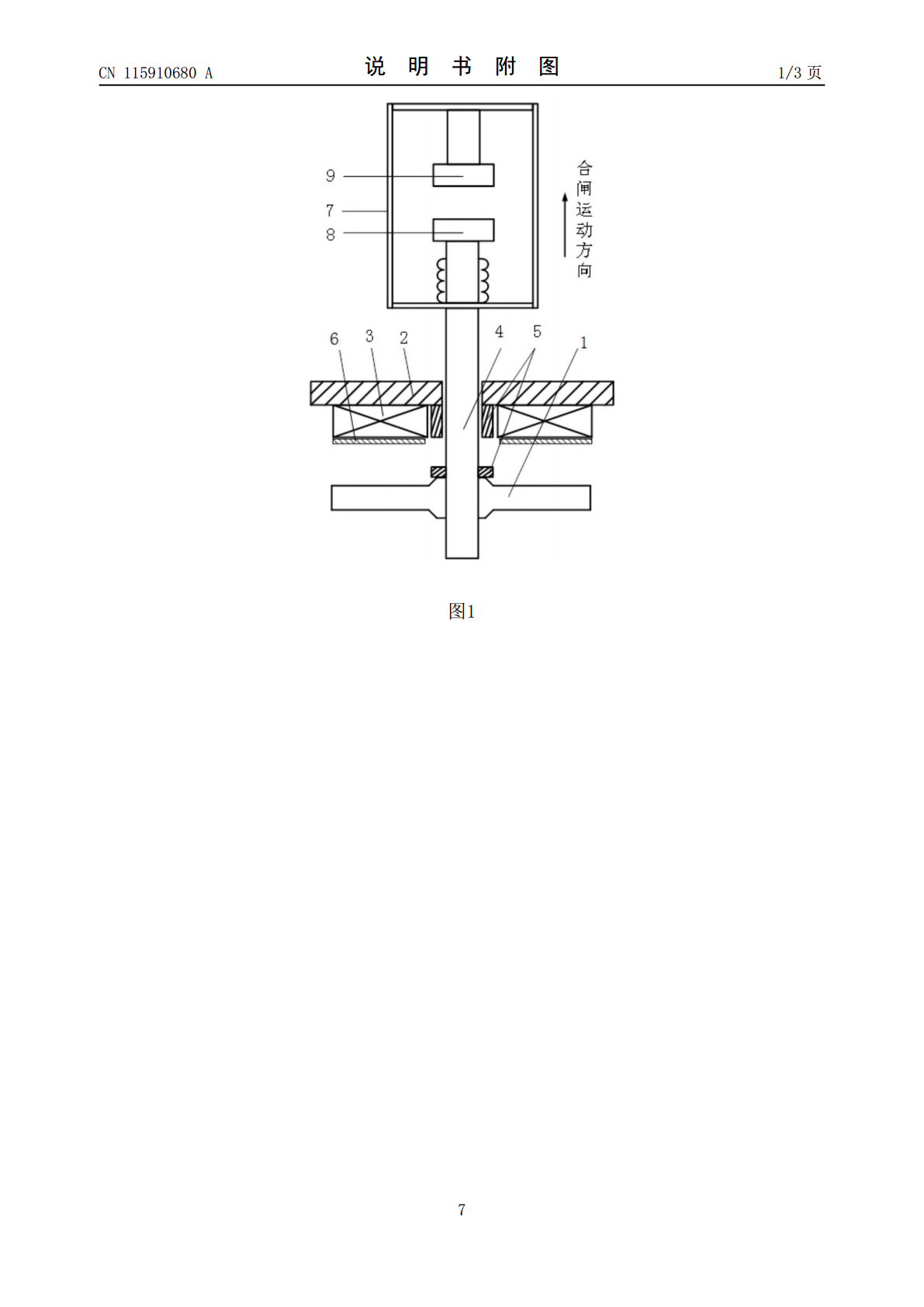

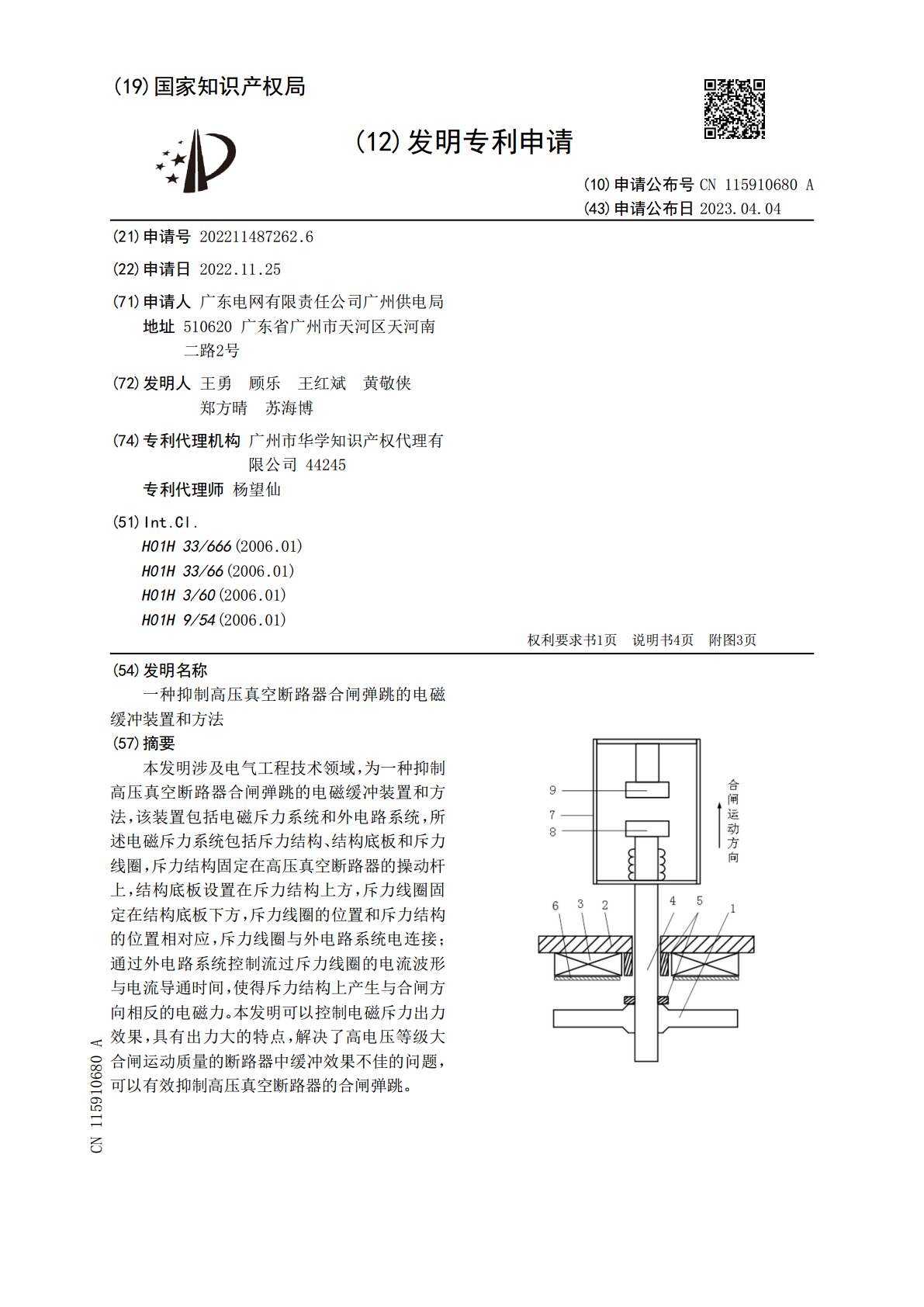

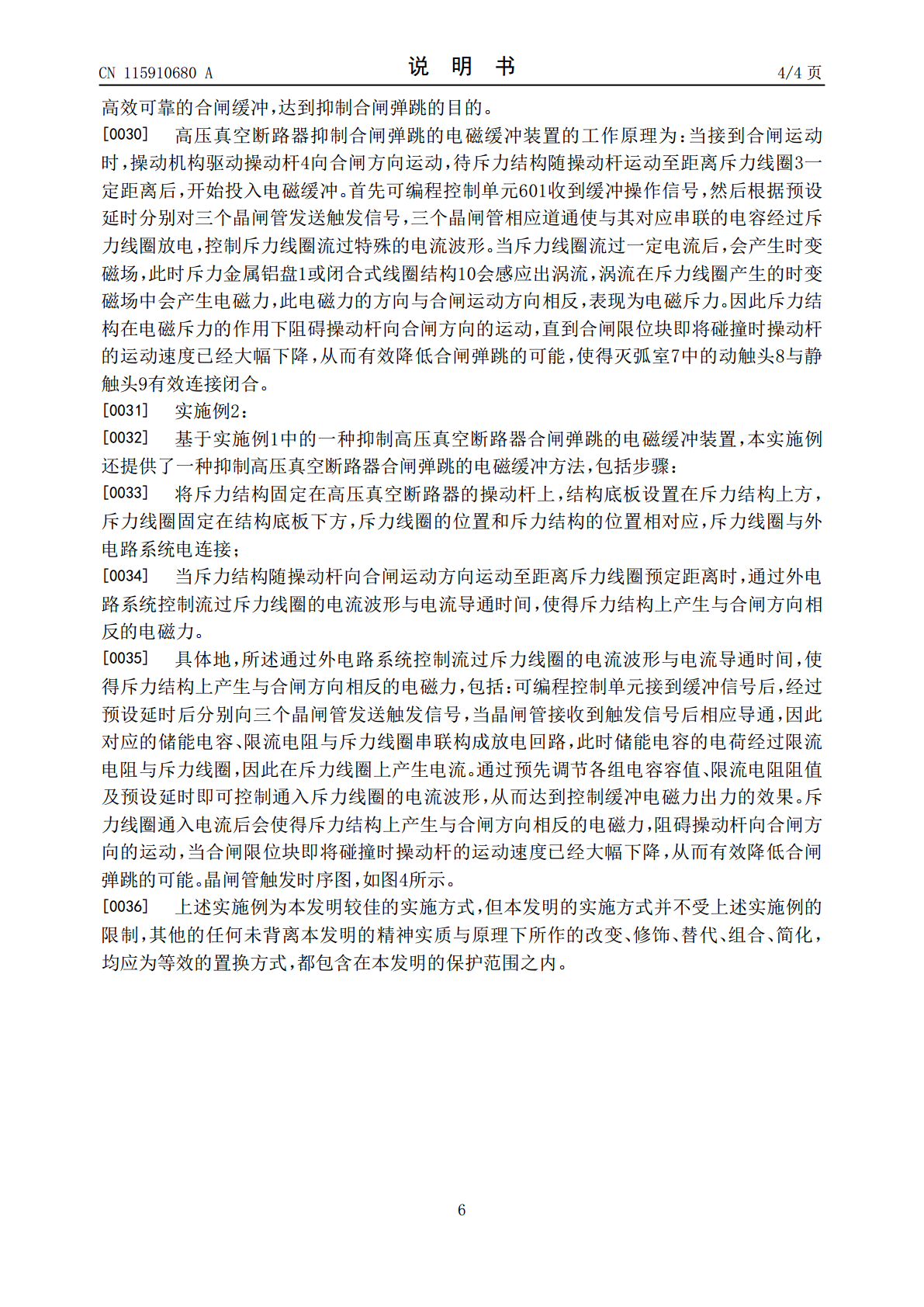

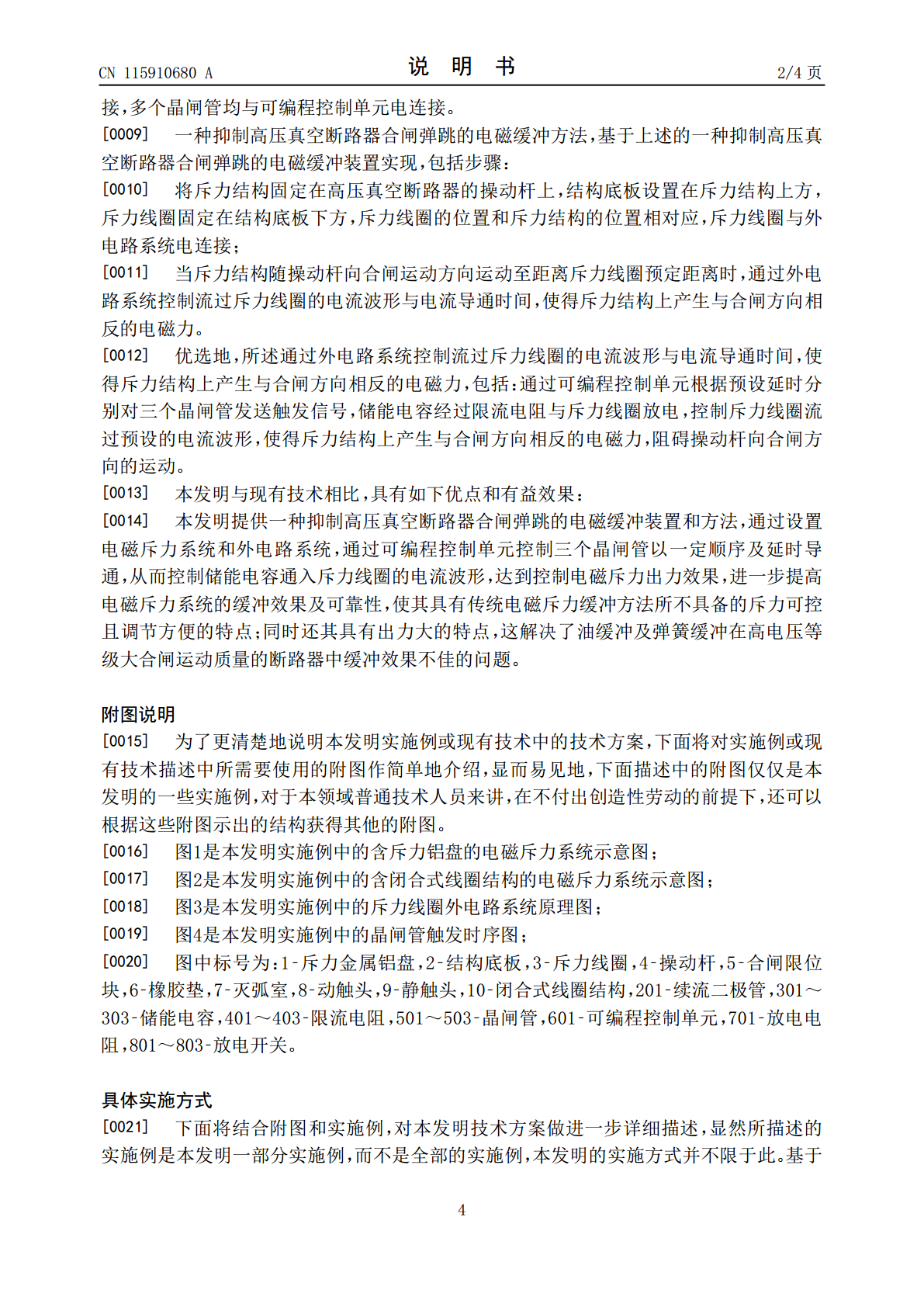

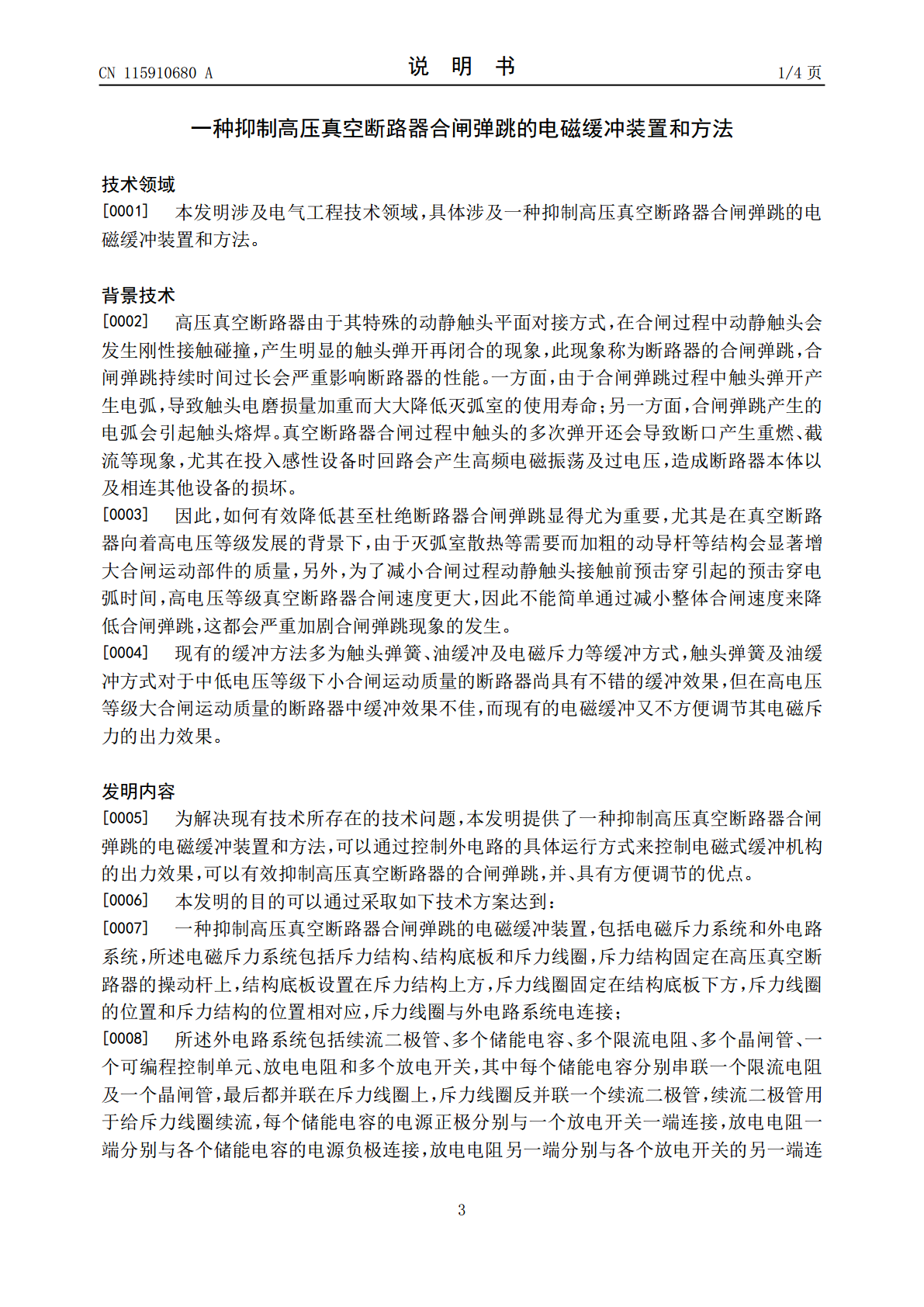

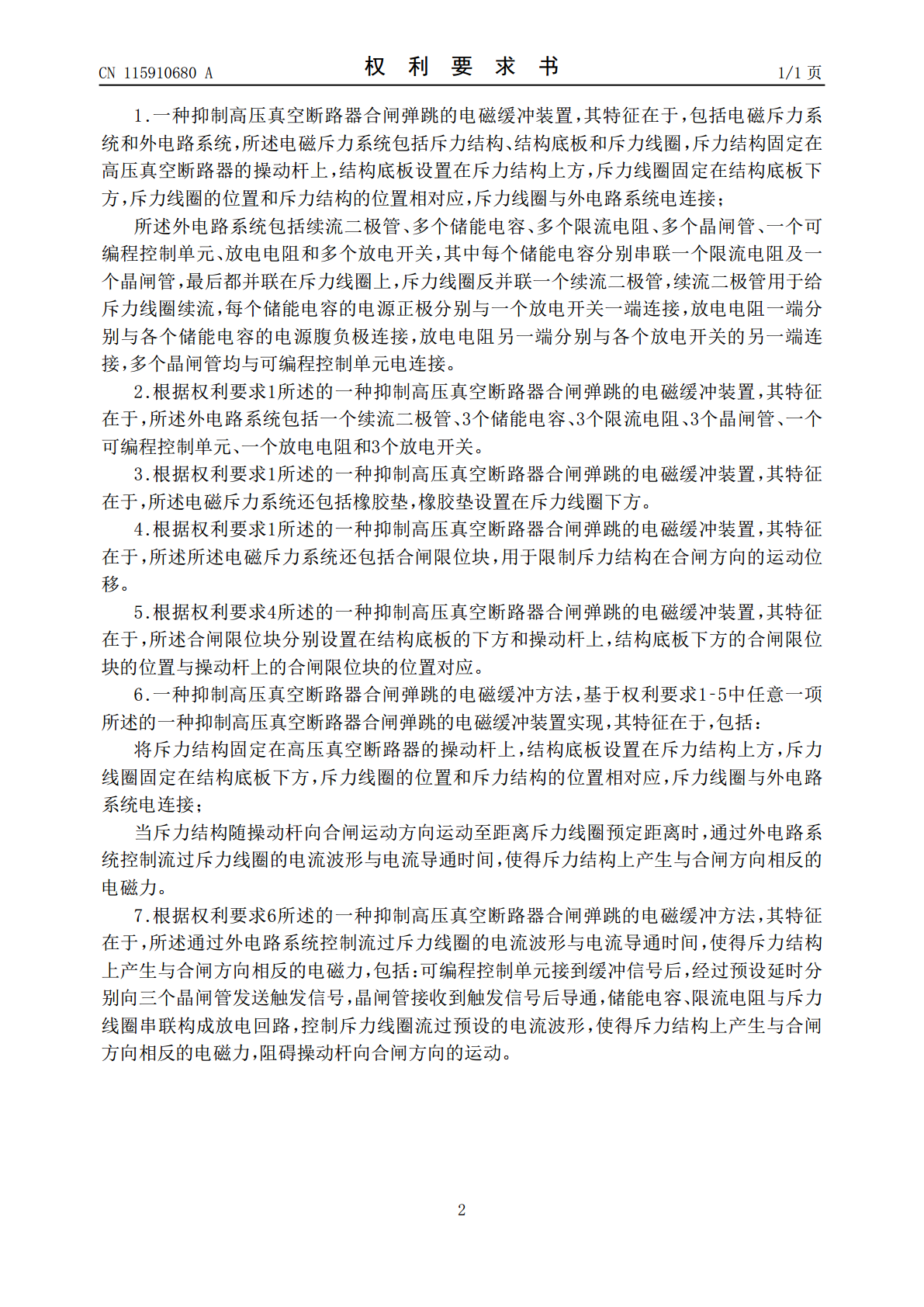

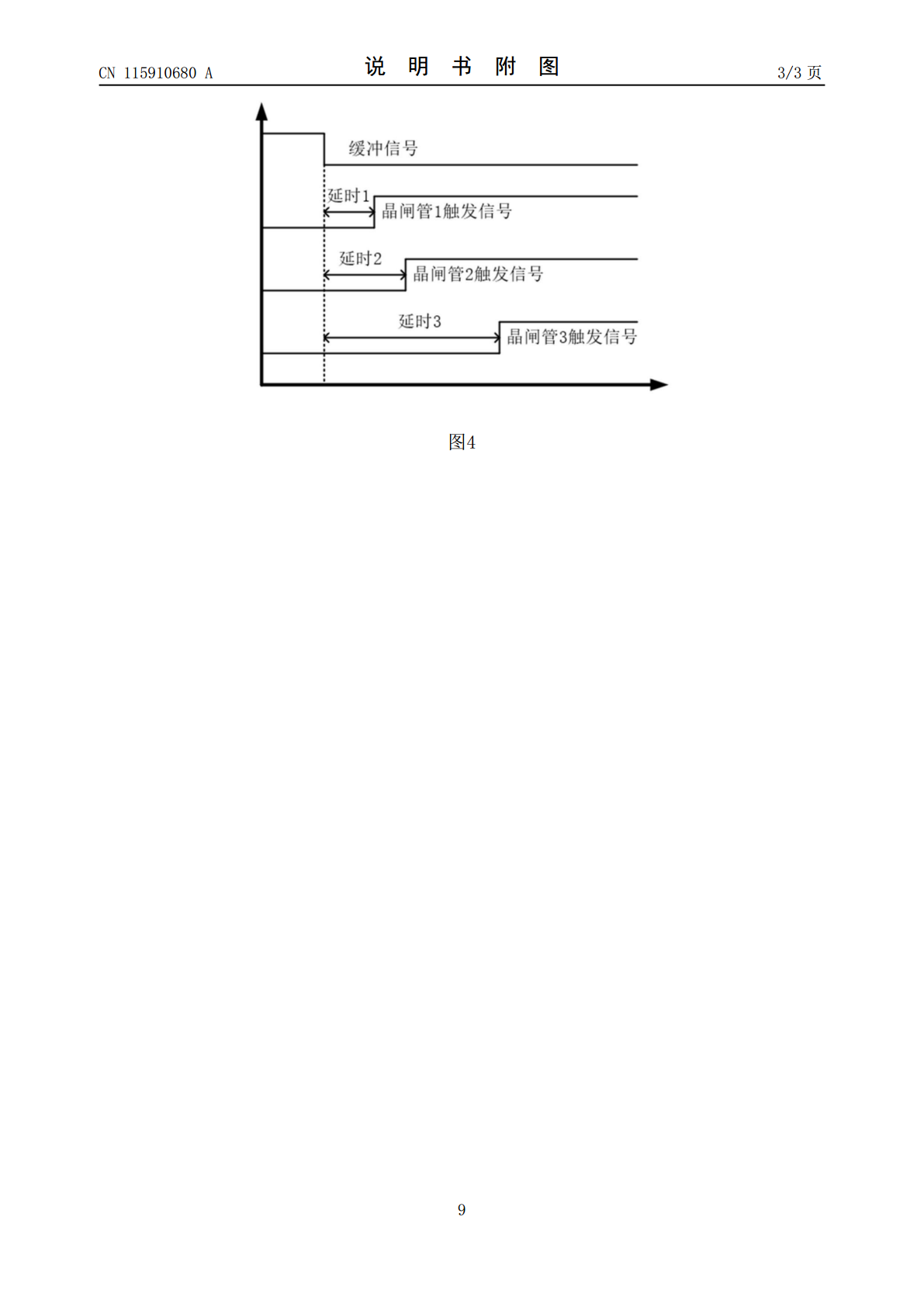

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115910680A(43)申请公布日2023.04.04(21)申请号202211487262.6(22)申请日2022.11.25(71)申请人广东电网有限责任公司广州供电局地址510620广东省广州市天河区天河南二路2号(72)发明人王勇顾乐王红斌黄敬侠郑方晴苏海博(74)专利代理机构广州市华学知识产权代理有限公司44245专利代理师杨望仙(51)Int.Cl.H01H33/666(2006.01)H01H33/66(2006.01)H01H3/60(2006.01)H01H9/54(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种抑制高压真空断路器合闸弹跳的电磁缓冲装置和方法(57)摘要本发明涉及电气工程技术领域，为一种抑制高压真空断路器合闸弹跳的电磁缓冲装置和方法，该装置包括电磁斥力系统和外电路系统，所述电磁斥力系统包括斥力结构、结构底板和斥力线圈，斥力结构固定在高压真空断路器的操动杆上，结构底板设置在斥力结构上方，斥力线圈固定在结构底板下方，斥力线圈的位置和斥力结构的位置相对应，斥力线圈与外电路系统电连接；通过外电路系统控制流过斥力线圈的电流波形与电流导通时间，使得斥力结构上产生与合闸方向相反的电磁力。本发明可以控制电磁斥力出力效果，具有出力大的特点，解决了高电压等级大合闸运动质量的断路器中缓冲效果不佳的问题，可以有效抑制高压真空断路器的合闸弹跳。CN115910680ACN115910680A权利要求书1/1页1.一种抑制高压真空断路器合闸弹跳的电磁缓冲装置，其特征在于，包括电磁斥力系统和外电路系统，所述电磁斥力系统包括斥力结构、结构底板和斥力线圈，斥力结构固定在高压真空断路器的操动杆上，结构底板设置在斥力结构上方，斥力线圈固定在结构底板下方，斥力线圈的位置和斥力结构的位置相对应，斥力线圈与外电路系统电连接；所述外电路系统包括续流二极管、多个储能电容、多个限流电阻、多个晶闸管、一个可编程控制单元、放电电阻和多个放电开关，其中每个储能电容分别串联一个限流电阻及一个晶闸管，最后都并联在斥力线圈上，斥力线圈反并联一个续流二极管，续流二极管用于给斥力线圈续流，每个储能电容的电源正极分别与一个放电开关一端连接，放电电阻一端分别与各个储能电容的电源腹负极连接，放电电阻另一端分别与各个放电开关的另一端连接，多个晶闸管均与可编程控制单元电连接。2.根据权利要求1所述的一种抑制高压真空断路器合闸弹跳的电磁缓冲装置，其特征在于，所述外电路系统包括一个续流二极管、3个储能电容、3个限流电阻、3个晶闸管、一个可编程控制单元、一个放电电阻和3个放电开关。3.根据权利要求1所述的一种抑制高压真空断路器合闸弹跳的电磁缓冲装置，其特征在于，所述电磁斥力系统还包括橡胶垫，橡胶垫设置在斥力线圈下方。4.根据权利要求1所述的一种抑制高压真空断路器合闸弹跳的电磁缓冲装置，其特征在于，所述所述电磁斥力系统还包括合闸限位块，用于限制斥力结构在合闸方向的运动位移。5.根据权利要求4所述的一种抑制高压真空断路器合闸弹跳的电磁缓冲装置，其特征在于，所述合闸限位块分别设置在结构底板的下方和操动杆上，结构底板下方的合闸限位块的位置与操动杆上的合闸限位块的位置对应。6.一种抑制高压真空断路器合闸弹跳的电磁缓冲方法，基于权利要求1‑5中任意一项所述的一种抑制高压真空断路器合闸弹跳的电磁缓冲装置实现，其特征在于，包括：将斥力结构固定在高压真空断路器的操动杆上，结构底板设置在斥力结构上方，斥力线圈固定在结构底板下方，斥力线圈的位置和斥力结构的位置相对应，斥力线圈与外电路系统电连接；当斥力结构随操动杆向合闸运动方向运动至距离斥力线圈预定距离时，通过外电路系统控制流过斥力线圈的电流波形与电流导通时间，使得斥力结构上产生与合闸方向相反的电磁力。7.根据权利要求6所述的一种抑制高压真空断路器合闸弹跳的电磁缓冲方法，其特征在于，所述通过外电路系统控制流过斥力线圈的电流波形与电流导通时间，使得斥力结构上产生与合闸方向相反的电磁力，包括：可编程控制单元接到缓冲信号后，经过预设延时分别向三个晶闸管发送触发信号，晶闸管接收到触发信号后导通，储能电容、限流电阻与斥力线圈串联构成放电回路，控制斥力线圈流过预设的电流波形，使得斥力结构上产生与合闸方向相反的电磁力，阻碍操动杆向合闸方向的运动。2CN115910680A说明书1/4页一种抑制高压真空断路器合闸弹跳的电磁缓冲装置和方法技术领域[0001]本发明涉及电气工程技术领域，具体涉及一种抑制高压真空断路器合闸弹跳的电磁缓冲装置和方法。背景技术[0002]高压真空断路器由于其特殊的动静触头平面对接方式，在合闸过程中动静触头会发生刚性接触碰撞，产生明显的触头弹开再闭合
