一种电容器生产用引线切割装置.pdf

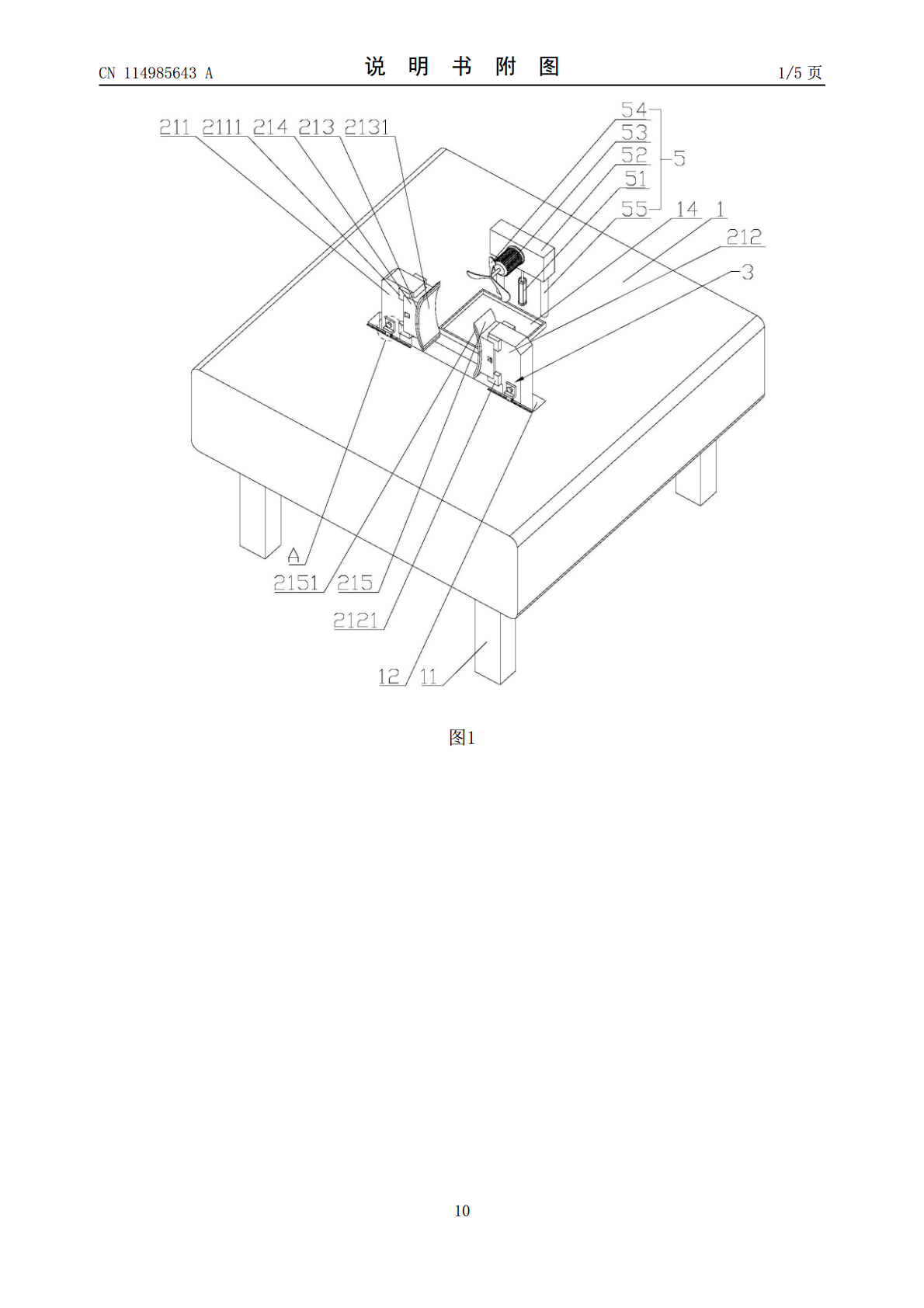

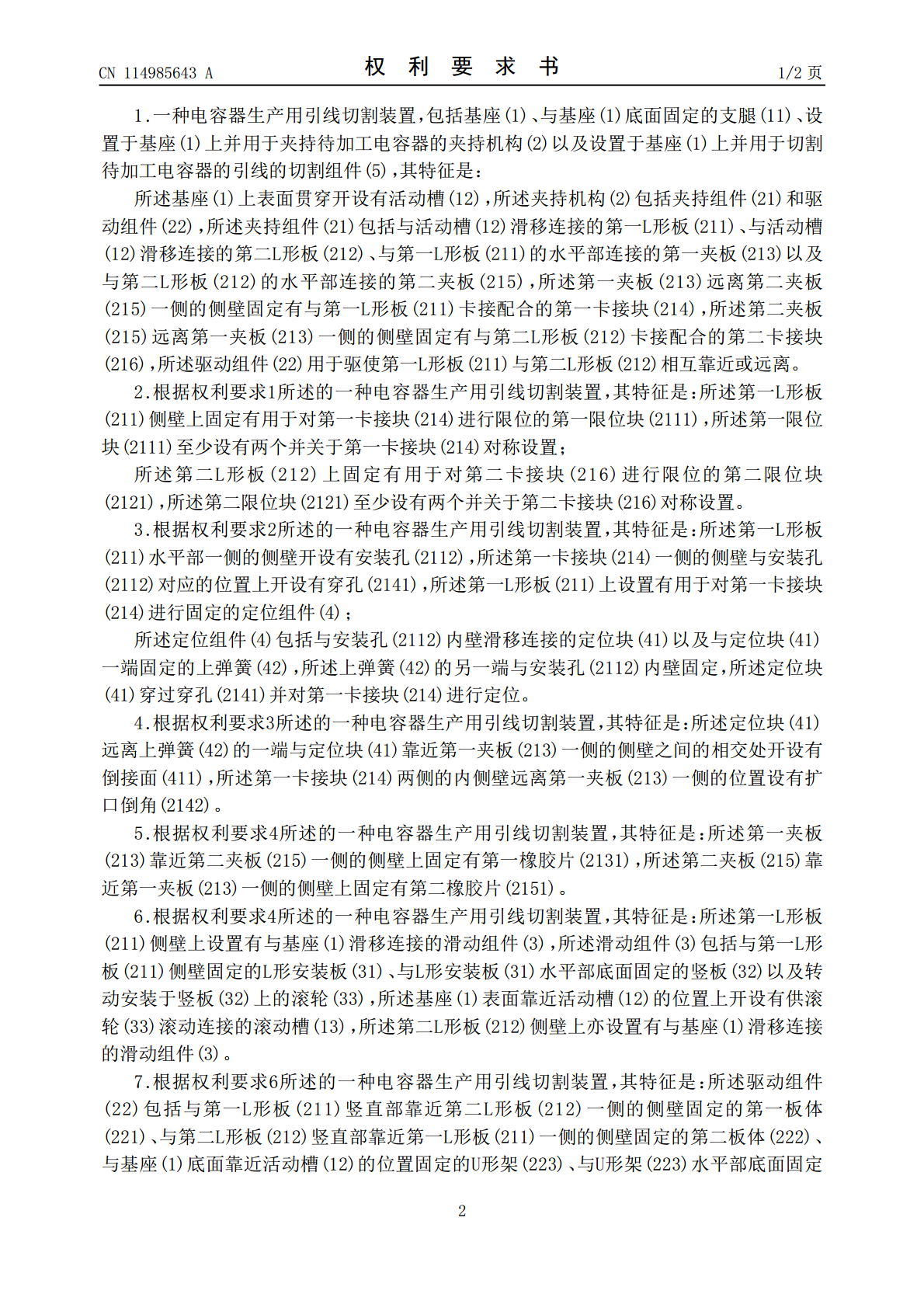

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114985643A(43)申请公布日2022.09.02(21)申请号202210776422.2(22)申请日2022.07.04(71)申请人江苏建威电子科技有限公司地址221200江苏省徐州市睢宁县经济开发区前进路99-1号(72)发明人王赛郭丹王丙祥(74)专利代理机构南京聚匠知识产权代理有限公司32339专利代理师许松(51)Int.Cl.B21F11/00(2006.01)H01G13/00(2013.01)权利要求书2页说明书6页附图5页(54)发明名称一种电容器生产用引线切割装置(57)摘要本申请公开了一种电容器生产用引线切割装置，包括基座、支腿、夹持机构及切割组件，基座上表面贯穿开设有活动槽，夹持机构包括夹持组件和驱动组件，夹持组件包括第一L形板、第二L形板、第一夹板及第二夹板，第一夹板远离第二夹板一侧的侧壁固定有与第一L形板卡接配合的第一卡接块，第二夹板远离第一夹板一侧的侧壁固定有与第二L形板卡接配合的第二卡接块。本申请中，当对不同大小的电容器引线进行切割加工时，工作人员只需将第一卡接块从第一L形板上拆卸，并将第二卡接块从第二L形板上拆卸，即可对第一夹板与第二夹板进行更换，使得第一夹板与第二夹板的大小与不同电容器相匹配，扩大了电容器生产用引线切割装置的适用范围。CN114985643ACN114985643A权利要求书1/2页1.一种电容器生产用引线切割装置，包括基座(1)、与基座(1)底面固定的支腿(11)、设置于基座(1)上并用于夹持待加工电容器的夹持机构(2)以及设置于基座(1)上并用于切割待加工电容器的引线的切割组件(5)，其特征是：所述基座(1)上表面贯穿开设有活动槽(12)，所述夹持机构(2)包括夹持组件(21)和驱动组件(22)，所述夹持组件(21)包括与活动槽(12)滑移连接的第一L形板(211)、与活动槽(12)滑移连接的第二L形板(212)、与第一L形板(211)的水平部连接的第一夹板(213)以及与第二L形板(212)的水平部连接的第二夹板(215)，所述第一夹板(213)远离第二夹板(215)一侧的侧壁固定有与第一L形板(211)卡接配合的第一卡接块(214)，所述第二夹板(215)远离第一夹板(213)一侧的侧壁固定有与第二L形板(212)卡接配合的第二卡接块(216)，所述驱动组件(22)用于驱使第一L形板(211)与第二L形板(212)相互靠近或远离。2.根据权利要求1所述的一种电容器生产用引线切割装置，其特征是：所述第一L形板(211)侧壁上固定有用于对第一卡接块(214)进行限位的第一限位块(2111)，所述第一限位块(2111)至少设有两个并关于第一卡接块(214)对称设置；所述第二L形板(212)上固定有用于对第二卡接块(216)进行限位的第二限位块(2121)，所述第二限位块(2121)至少设有两个并关于第二卡接块(216)对称设置。3.根据权利要求2所述的一种电容器生产用引线切割装置，其特征是：所述第一L形板(211)水平部一侧的侧壁开设有安装孔(2112)，所述第一卡接块(214)一侧的侧壁与安装孔(2112)对应的位置上开设有穿孔(2141)，所述第一L形板(211)上设置有用于对第一卡接块(214)进行固定的定位组件(4)；所述定位组件(4)包括与安装孔(2112)内壁滑移连接的定位块(41)以及与定位块(41)一端固定的上弹簧(42)，所述上弹簧(42)的另一端与安装孔(2112)内壁固定，所述定位块(41)穿过穿孔(2141)并对第一卡接块(214)进行定位。4.根据权利要求3所述的一种电容器生产用引线切割装置，其特征是：所述定位块(41)远离上弹簧(42)的一端与定位块(41)靠近第一夹板(213)一侧的侧壁之间的相交处开设有倒接面(411)，所述第一卡接块(214)两侧的内侧壁远离第一夹板(213)一侧的位置设有扩口倒角(2142)。5.根据权利要求4所述的一种电容器生产用引线切割装置，其特征是：所述第一夹板(213)靠近第二夹板(215)一侧的侧壁上固定有第一橡胶片(2131)，所述第二夹板(215)靠近第一夹板(213)一侧的侧壁上固定有第二橡胶片(2151)。6.根据权利要求4所述的一种电容器生产用引线切割装置，其特征是：所述第一L形板(211)侧壁上设置有与基座(1)滑移连接的滑动组件(3)，所述滑动组件(3)包括与第一L形板(211)侧壁固定的L形安装板(31)、与L形安装板(31)水平部底面固定的竖板(32)以及转动安装于竖板(32)上的滚轮(33)，所述基座(1)表面靠近活动槽(12)的位置上开设有供滚轮(33)滚动连接的滚动槽(13)，所述第二L形板(212)侧壁上亦设置
