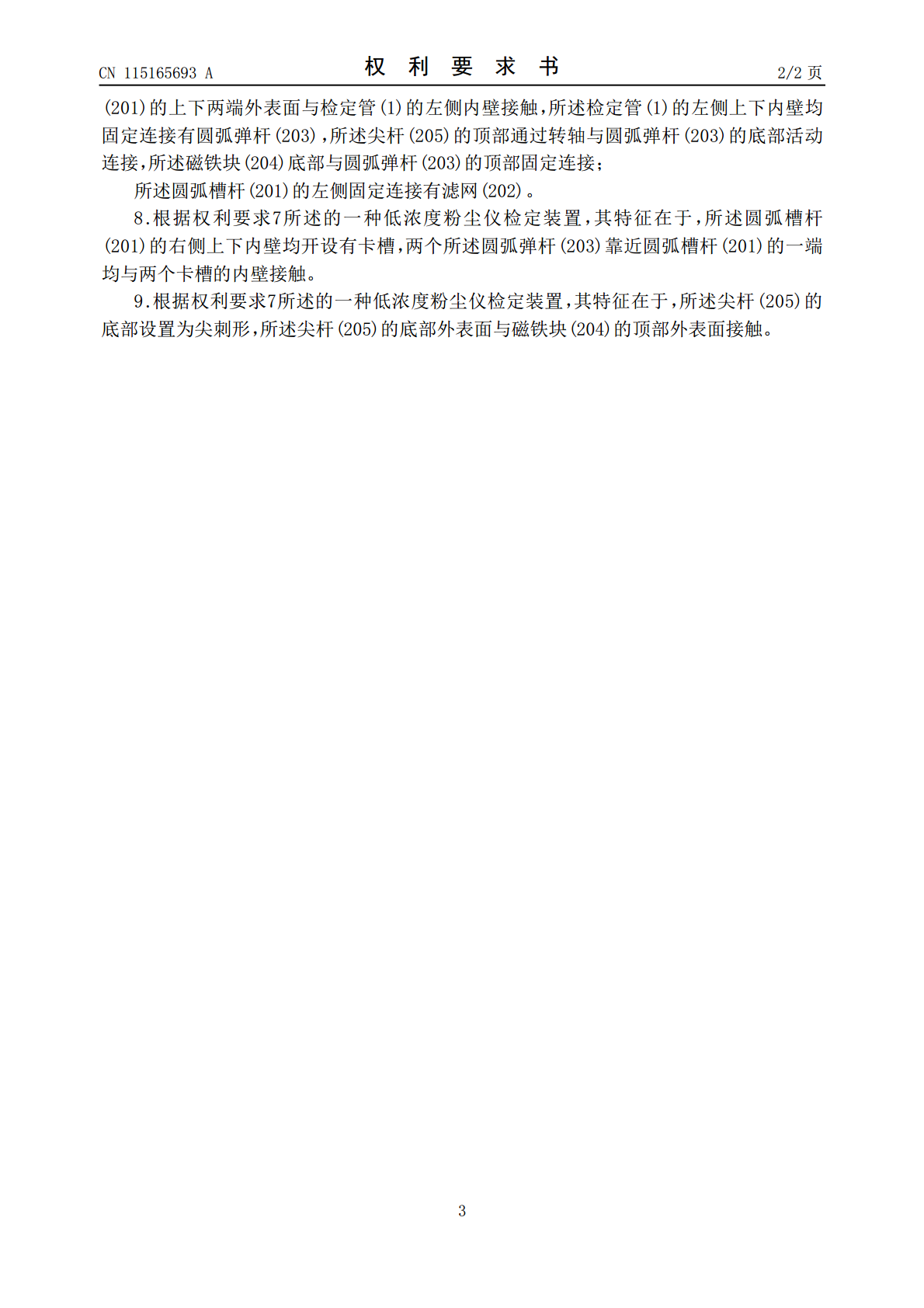

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115165693A(43)申请公布日2022.10.11(21)申请号202210898594.7(22)申请日2022.07.28(71)申请人李娜地址430074湖北省武汉市东湖新技术开发区光谷三路777号生物医药平台5号楼4层(72)发明人李娜(51)Int.Cl.G01N15/06(2006.01)权利要求书2页说明书5页附图4页(54)发明名称一种低浓度粉尘仪检定装置(57)摘要本发明公开了一种低浓度粉尘仪检定装置，涉及粉尘仪检定技术领域，包括检定管、支腿、风机箱和进料架，所述检定管的底部四角均设置有支腿，所述检定管的右侧顶部设置有进料架，所述检定管的右侧设置有风机箱，所述检定管包括粉尘仪、固定块、三角架、过滤网、风机、震动机构、气筒、底架、气槽、凹槽和储料机构，所述检定管的左侧设置有储料机构，本发明压槽内部的滑轮突出压槽的内部会优先与弹簧的表面进行接触，弹簧是一节一节的，所以弹簧表面是凹凸不平的，滑轮在弹簧的表面进行移动时会产生震动，三角架的内壁与过滤网会通过震动将表面的粉尘震落，避免有粉尘附着导致对粉尘仪的检测不准确。CN115165693ACN115165693A权利要求书1/2页1.一种低浓度粉尘仪检定装置，包括检定管(1)、支腿(2)、风机箱(3)和进料架(4)，其特征在于：所述检定管(1)的底部四角均设置有支腿(2)，所述检定管(1)的右侧顶部设置有进料架(4)，所述检定管(1)的右侧设置有风机箱(3)；所述检定管(1)包括粉尘仪(10)、固定块(11)、三角架(12)、过滤网(13)、风机(14)、震动机构(15)、气筒(16)、底架(17)、气槽(18)、凹槽(19)和储料机构(20)，所述检定管(1)的左侧设置有储料机构(20)，所述三角架(12)与检定管(1)的右侧内壁固定连接，所述风机(14)与风机箱(3)的右侧内壁固定连接，所述风机(14)的输出端设置有震动机构(15)，所述三角架(12)的内壁底部固定连接有底架(17)，所述底架(17)的内壁开设有气槽(18)，所述底架(17)的右侧固定连接有气筒(16)，所述三角架(12)的左侧固定连接有固定块(11)，所述固定块(11)的内壁底部开设有凹槽(19)，所述粉尘仪(10)与检定管(1)的内壁顶部固定连接，所述过滤网(13)与三角架(12)的上下内壁固定连接；所述震动机构(15)包括压杆(151)、滑轮(152)、压槽(153)和弹簧(154)，所述压杆(151)与风机(14)的输出端固定连接，所述压杆(151)的底部开设有压槽(153)，所述滑轮(152)的左右两端均通过轴承与压槽(153)的左右内壁转动连接，所述弹簧(154)的顶部内壁与气筒(16)的输出端外表面固定连接。2.根据权利要求1所述的一种低浓度粉尘仪检定装置，其特征在于，所述气筒(16)输出端的顶部与滑轮(152)的外表面接触，所述滑轮(152)的前后两端外表面贯穿压槽(153)的前后两端且延伸至压槽(153)的外端。3.根据权利要求1所述的一种低浓度粉尘仪检定装置，其特征在于，所述气槽(18)的右侧与气筒(16)的底部左侧连通，所述进料架(4)的底部与三角架(12)的顶部连通。4.根据权利要求1所述的一种低浓度粉尘仪检定装置，其特征在于，所述凹槽(19)包括出料口(191)、梯形架(192)、转盘(193)、推杆(194)、气囊(195)和直角管(196)，所述直角管(196)与凹槽(19)的右侧内壁连通，所述直角管(196)的左侧连通有气囊(195)，所述梯形架(192)的顶部与凹槽(19)的内壁顶部固定连接，所述转盘(193)的前后两端均通过轴承与梯形架(192)的底部转动连接，所述转盘(193)的底部固定连接有推杆(194)，所述固定块(11)的中心处开设有出料口(191)；所述转盘(193)的顶部贯穿梯形架(192)的底部且延伸至梯形架(192)的内部。5.根据权利要求4所述的一种低浓度粉尘仪检定装置，其特征在于，所述梯形架(192)包括挡杆(a1)、弹片(a2)、顶杆(a3)、直杆(a4)和圆弧活动杆(a5)，所述梯形架(192)的内部设置有挡杆(a1)，所述挡杆(a1)的底部通过转轴活动连接有圆弧活动杆(a5)，所述圆弧活动杆(a5)的底部通过转轴与梯形架(192)的底部内壁转动连接，所述圆弧活动杆(a5)的左侧固定连接有弹片(a2)，所述圆弧活动杆(a5)的左侧固定连接有直杆(a4)，所述顶杆(a3)的底部与转盘(193)的顶部固定连接；所述圆弧活动杆(a5)设置在转盘(193)的右侧。6.根据权利要求5所述的一种低浓度粉尘仪检定装置，其特征在于，所述挡杆(a1)的顶部贯穿梯形架(192)的顶部且
