一种扬声器塑胶压边加工用切割装置.pdf

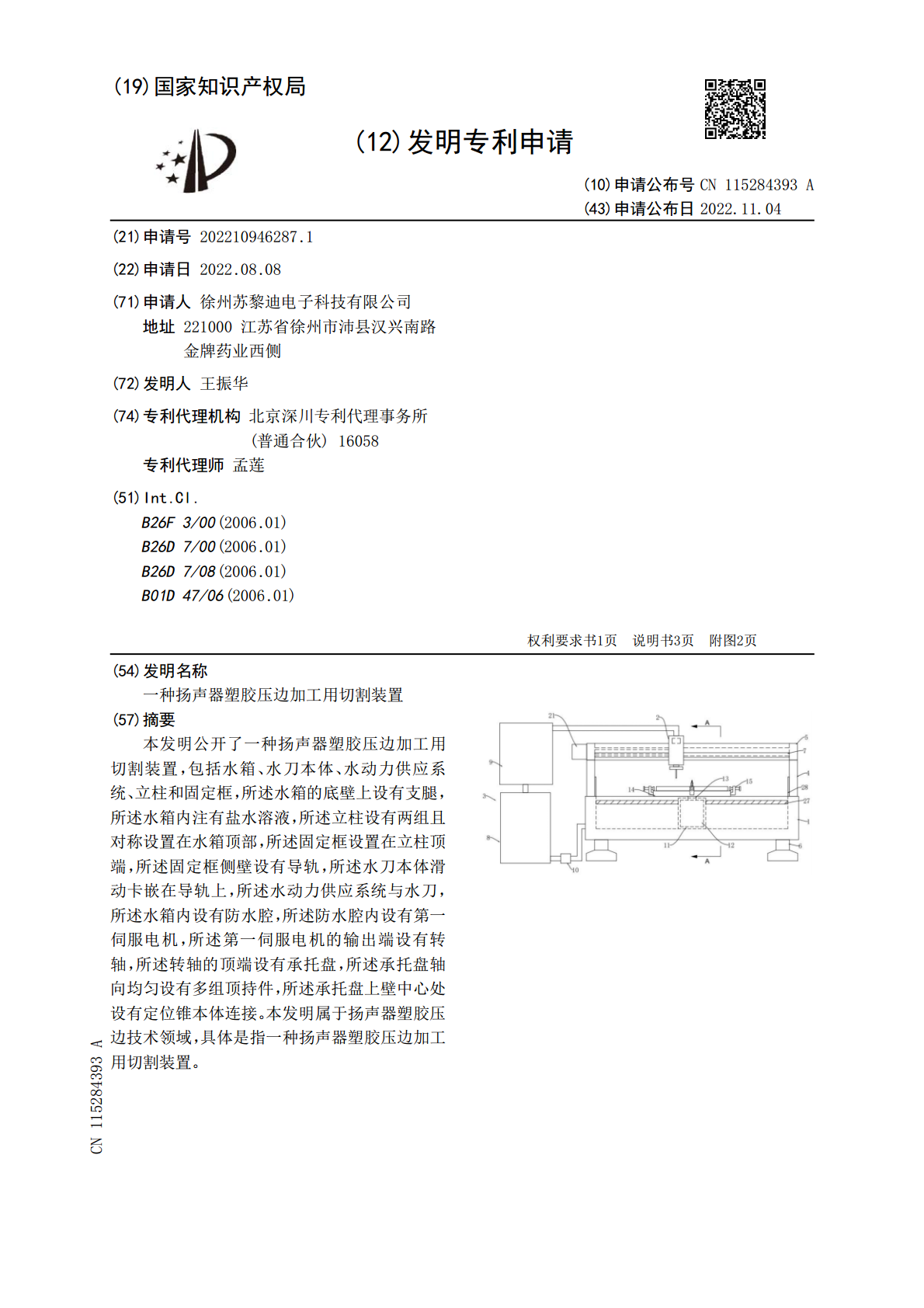

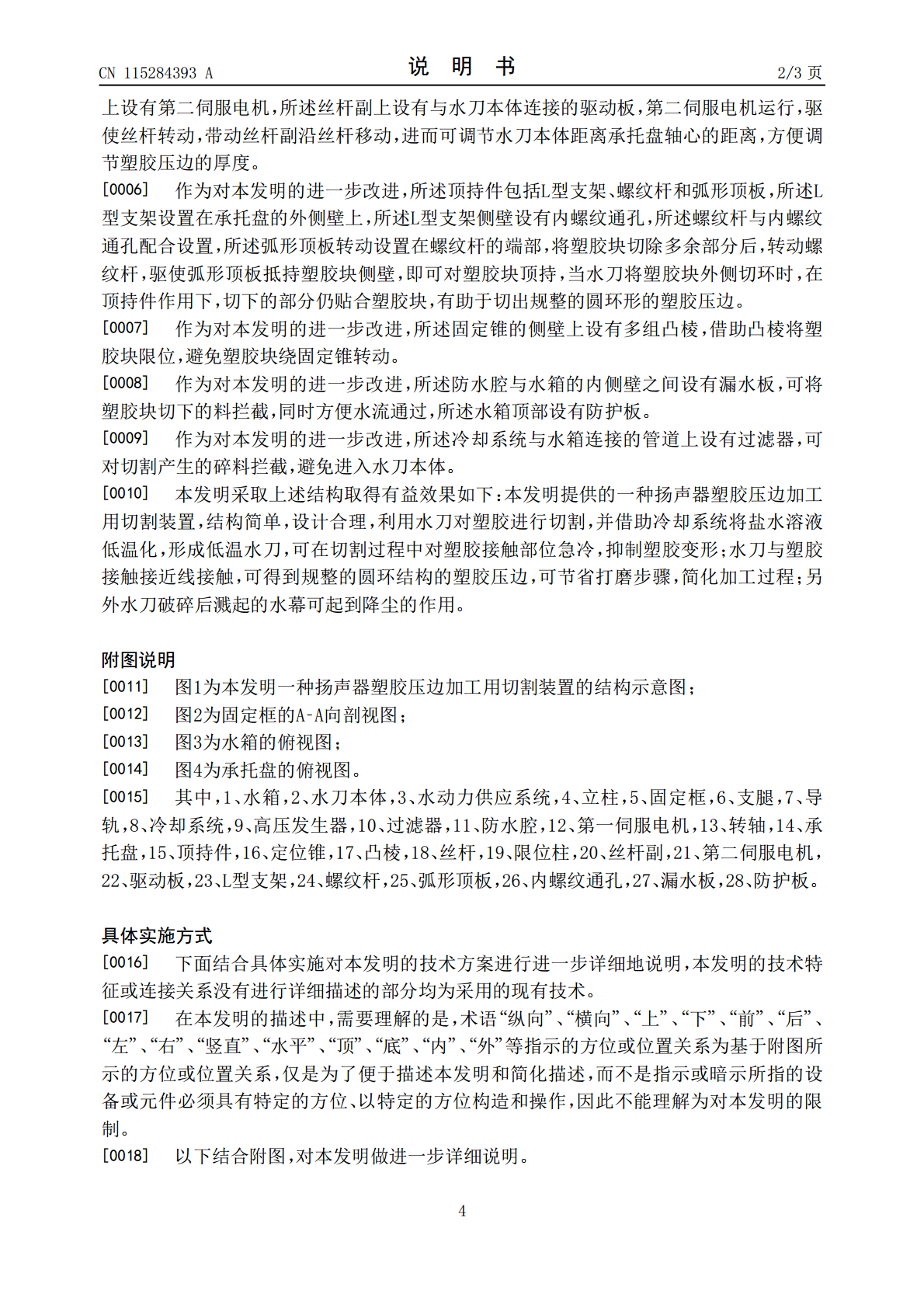

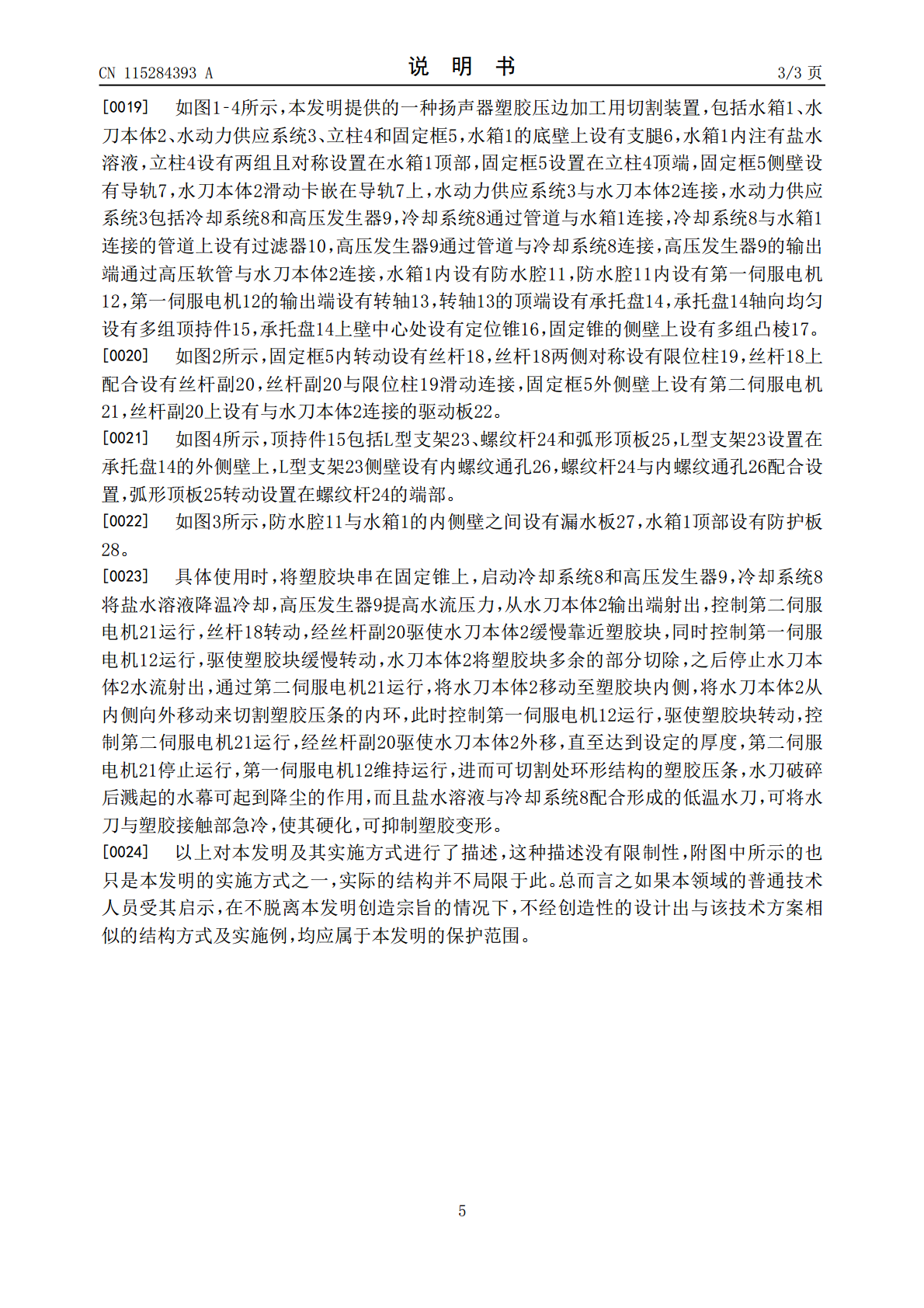

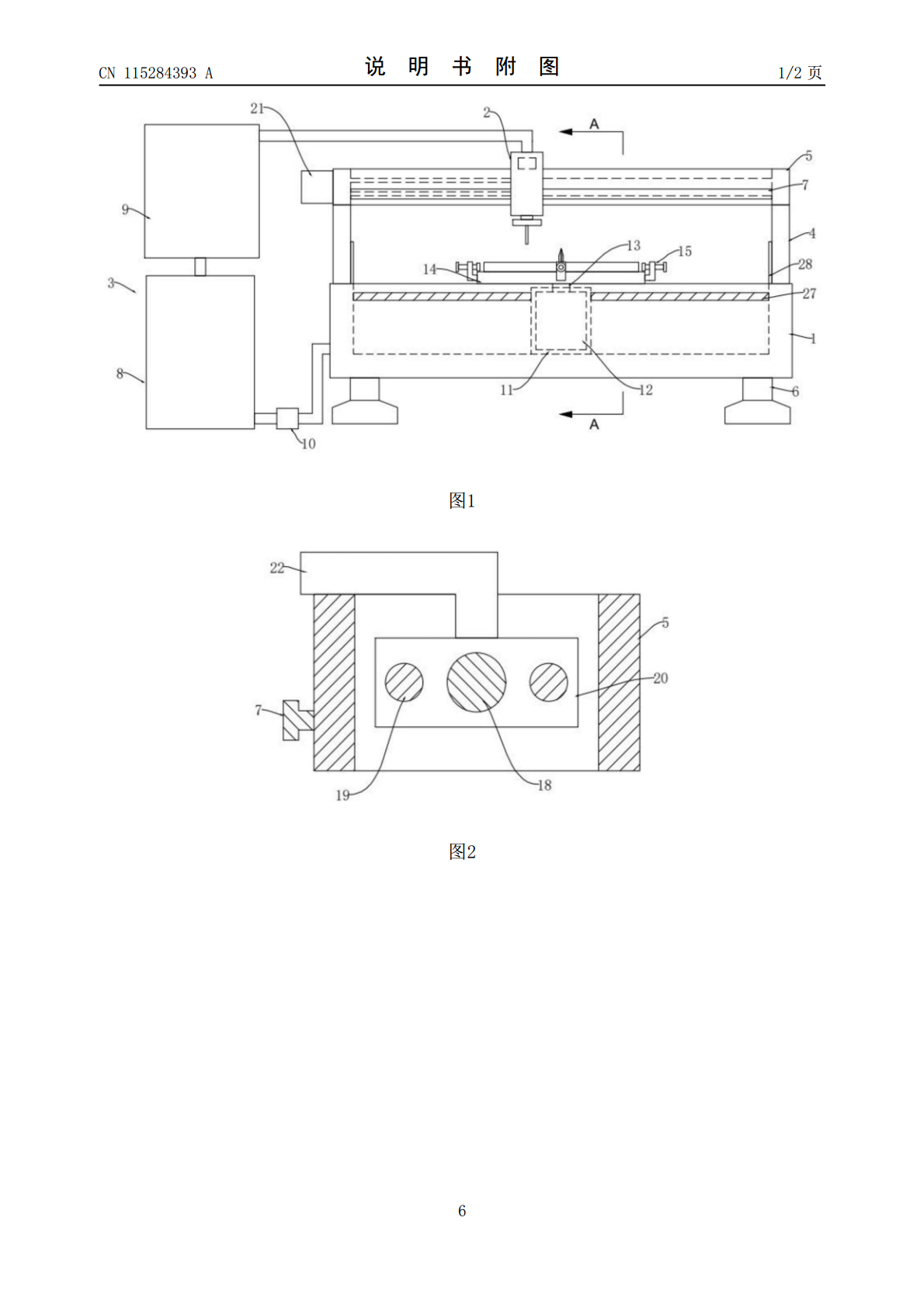

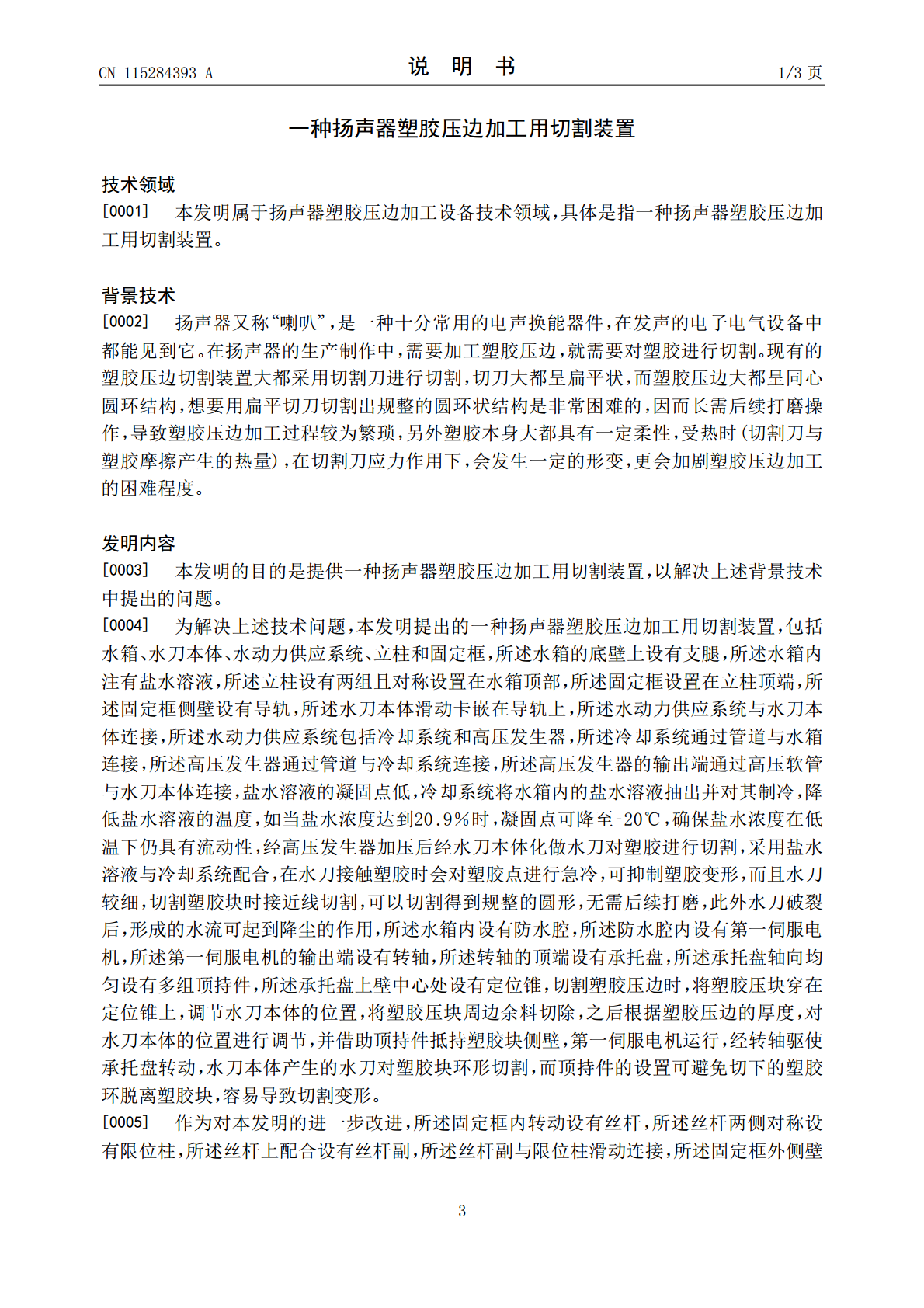

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115284393A(43)申请公布日2022.11.04(21)申请号202210946287.1(22)申请日2022.08.08(71)申请人徐州苏黎迪电子科技有限公司地址221000江苏省徐州市沛县汉兴南路金牌药业西侧(72)发明人王振华(74)专利代理机构北京深川专利代理事务所(普通合伙)16058专利代理师孟莲(51)Int.Cl.B26F3/00(2006.01)B26D7/00(2006.01)B26D7/08(2006.01)B01D47/06(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种扬声器塑胶压边加工用切割装置(57)摘要本发明公开了一种扬声器塑胶压边加工用切割装置，包括水箱、水刀本体、水动力供应系统、立柱和固定框，所述水箱的底壁上设有支腿，所述水箱内注有盐水溶液，所述立柱设有两组且对称设置在水箱顶部，所述固定框设置在立柱顶端，所述固定框侧壁设有导轨，所述水刀本体滑动卡嵌在导轨上，所述水动力供应系统与水刀，所述水箱内设有防水腔，所述防水腔内设有第一伺服电机，所述第一伺服电机的输出端设有转轴，所述转轴的顶端设有承托盘，所述承托盘轴向均匀设有多组顶持件，所述承托盘上壁中心处设有定位锥本体连接。本发明属于扬声器塑胶压边技术领域，具体是指一种扬声器塑胶压边加工用切割装置。CN115284393ACN115284393A权利要求书1/1页1.一种扬声器塑胶压边加工用切割装置，包括水箱、水刀本体、水动力供应系统、立柱和固定框，所述水箱的底壁上设有支腿，所述水箱内注有盐水溶液，所述立柱设有两组且对称设置在水箱顶部，所述固定框设置在立柱顶端，所述固定框侧壁设有导轨，所述水刀本体滑动卡嵌在导轨上，所述水动力供应系统与水刀本体连接，其特征在于：所述水动力供应系统包括冷却系统和高压发生器，所述冷却系统通过管道与水箱连接，所述高压发生器通过管道与冷却系统连接，所述高压发生器的输出端通过高压软管与水刀本体连接，所述水箱内设有防水腔，所述防水腔内设有第一伺服电机，所述第一伺服电机的输出端设有转轴，所述转轴的顶端设有承托盘，所述承托盘轴向均匀设有多组顶持件，所述承托盘上壁中心处设有定位锥。2.根据权利要求1所述的一种扬声器塑胶压边加工用切割装置，其特征在于：所述固定框内转动设有丝杆，所述丝杆两侧对称设有限位柱，所述丝杆上配合设有丝杆副，所述丝杆副与限位柱滑动连接，所述固定框外侧壁上设有第二伺服电机，所述丝杆副上设有与水刀本体连接的驱动板。3.根据权利要求2所述的一种扬声器塑胶压边加工用切割装置，其特征在于：所述顶持件包括L型支架、螺纹杆和弧形顶板，所述L型支架设置在承托盘的外侧壁上，所述L型支架侧壁设有内螺纹通孔，所述螺纹杆与内螺纹通孔配合设置，所述弧形顶板转动设置在螺纹杆的端部。4.根据权利要求3所述的一种扬声器塑胶压边加工用切割装置，其特征在于：所述固定锥的侧壁上设有多组凸棱。5.根据权利要求4所述的一种扬声器塑胶压边加工用切割装置，其特征在于：所述防水腔与水箱的内侧壁之间设有漏水板，所述水箱顶部设有防护板。6.根据权利要求5所述的一种扬声器塑胶压边加工用切割装置，其特征在于：所述冷却系统与水箱连接的管道上设有过滤器。2CN115284393A说明书1/3页一种扬声器塑胶压边加工用切割装置技术领域[0001]本发明属于扬声器塑胶压边加工设备技术领域，具体是指一种扬声器塑胶压边加工用切割装置。背景技术[0002]扬声器又称“喇叭”，是一种十分常用的电声换能器件，在发声的电子电气设备中都能见到它。在扬声器的生产制作中，需要加工塑胶压边，就需要对塑胶进行切割。现有的塑胶压边切割装置大都采用切割刀进行切割，切刀大都呈扁平状，而塑胶压边大都呈同心圆环结构，想要用扁平切刀切割出规整的圆环状结构是非常困难的，因而长需后续打磨操作，导致塑胶压边加工过程较为繁琐，另外塑胶本身大都具有一定柔性，受热时(切割刀与塑胶摩擦产生的热量)，在切割刀应力作用下，会发生一定的形变，更会加剧塑胶压边加工的困难程度。发明内容[0003]本发明的目的是提供一种扬声器塑胶压边加工用切割装置，以解决上述背景技术中提出的问题。[0004]为解决上述技术问题，本发明提出的一种扬声器塑胶压边加工用切割装置，包括水箱、水刀本体、水动力供应系统、立柱和固定框，所述水箱的底壁上设有支腿，所述水箱内注有盐水溶液，所述立柱设有两组且对称设置在水箱顶部，所述固定框设置在立柱顶端，所述固定框侧壁设有导轨，所述水刀本体滑动卡嵌在导轨上，所述水动力供应系统与水刀本体连接，所述水动力供应系统包括冷却系统和高压发生器，所述冷却系统通过管道与水箱连接，所述高压发生器通过管道与冷却系统连接，所述高压发生器的输出端通
