一种纸箱加工用的废料粉碎装置.pdf

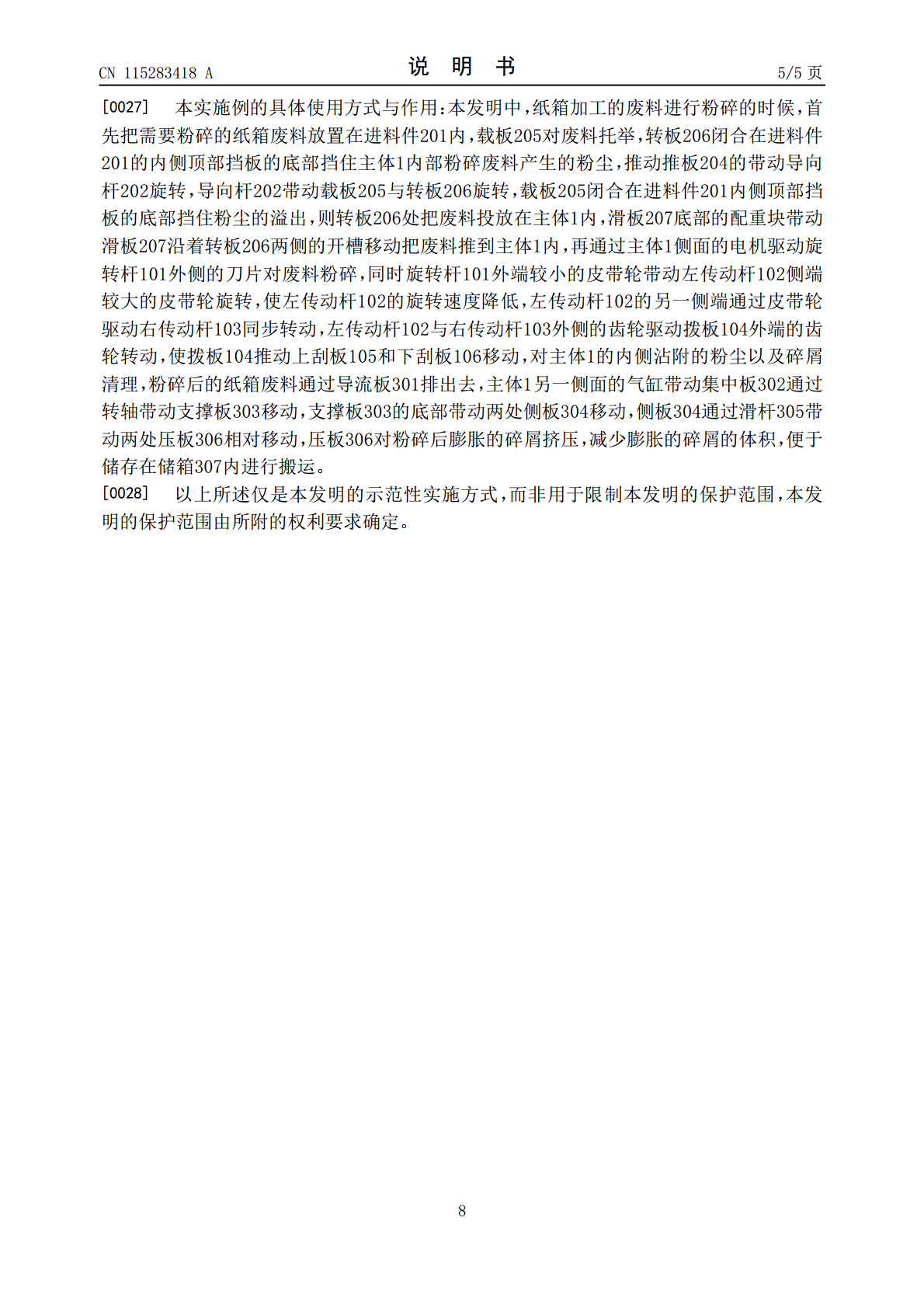

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115283418A(43)申请公布日2022.11.04(21)申请号202211204710.7(22)申请日2022.09.30(71)申请人胜达集团江苏开胜纸业有限公司地址224300江苏省盐城市射阳县黄沙港镇海港路28号(72)发明人赵林(51)Int.Cl.B09B3/35(2022.01)B09B3/32(2022.01)B09B101/85(2022.01)权利要求书2页说明书5页附图8页(54)发明名称一种纸箱加工用的废料粉碎装置(57)摘要本发明提供一种纸箱加工用的废料粉碎装置，涉及纸箱废料处理设备领域，包括主体，所述主体的一侧安装有电机，且主体的另一侧安装有气缸，且主体的顶部安装有进料组件；所述进料组件包括进料件，且进料件的顶部设有过滤孔，且进料件的侧端为倾斜状结构，且进料件的内侧顶部设有挡板，并进料件的外侧设有凸块；所述出料机构安装在主体的底部，且出料机构包括储箱，且储箱滑动安装在主体底部支腿的内侧底部，通过使用载板与转板的转动减少粉碎装置的进料口溢出过多的粉尘，使操作人员处于比较洁净的工作环境，解决了现有的粉碎装置使用时，废料在粉碎的过程中会产生粉尘，粉尘容易从粉碎装置的进料口溢出，影响周边环境的问题。CN115283418ACN115283418A权利要求书1/2页1.一种纸箱加工用的废料粉碎装置，其特征在于，包括：主体（1），所述主体（1）的一侧安装有电机，且主体（1）的另一侧安装有气缸，且主体（1）底部边缘夹角的地方安装有支腿，且主体（1）的顶部安装有进料组件（2）；进料组件（2），所述进料组件（2）包括进料件（201），且进料件（201）的顶部设有过滤孔，且进料件（201）的内侧顶部设有挡板，并进料件（201）的外侧设有凸块；出料机构（3），所述出料机构（3）安装在主体（1）的底部，且出料机构（3）包括储箱（307），且储箱（307）滑动安装在主体（1）底部支腿的内侧底部。2.如权利要求1所述一种纸箱加工用的废料粉碎装置，其特征在于：所述主体（1）包括：旋转杆（101），所述旋转杆（101）的外侧安装有刀片，且旋转杆（101）转动安装在主体（1）的内侧，且旋转杆（101）的外端侧面安装有较小的皮带轮，且旋转杆（101）的外端与主体（1）一处的电机输出端相连接；左传动杆（102），所述左传动杆（102）的外侧安装有伞齿轮，且左传动杆（102）通过轴承座安装在主体（1）的外侧，且左传动杆（102）的侧端安装有较大的皮带轮，且左传动杆（102）侧端的皮带轮通过传送带与旋转杆（101）外端的皮带轮相连接。3.如权利要求1所述一种纸箱加工用的废料粉碎装置，其特征在于：所述主体（1）还包括：右传动杆（103），所述右传动杆（103）通过轴承座安装在主体（1）的外侧，且右传动杆（103）的外端设有伞齿轮，且右传动杆（103）另一端通过皮带轮组与左传动杆（102）的另一侧端相连接；拨板（104），所述拨板（104）转动安装在主体（1）的内侧，且拨板（104）的外端安装有齿轮，且拨板（104）外端的齿轮分别与左传动杆（102）与右传动杆（103）外侧的伞齿轮相啮合。4.如权利要求1所述一种纸箱加工用的废料粉碎装置，其特征在于：所述主体（1）还包括：上刮板（105），所述上刮板（105）的顶部以及底部为倾斜状结构，且上刮板（105）的底部设有开槽，且上刮板（105）滑动安装在主体（1）的内侧，且上刮板（105）底部的开槽内滑动安装有拨板（104）的侧端；下刮板（106），所述下刮板（106）的顶部设有开槽，且下刮板（106）滑动安装在主体（1）的内侧，且下刮板（106）的夹角通过连接杆与上刮板（105）相连接，且下刮板（106）顶部的开槽内滑动安装有拨板（104）的侧端。5.如权利要求1所述一种纸箱加工用的废料粉碎装置，其特征在于：所述进料组件（2）还包括：导向杆（202），所述导向杆（202）转动安装在进料件（201）的内部；导向板（203），所述导向板（203）安装在导向杆（202）的侧端，且导向板（203）的侧面通过弹簧与进料件（201）外侧的凸块相连接。6.如权利要求1所述一种纸箱加工用的废料粉碎装置，其特征在于：所述进料组件（2）还包括：推板（204），所述推板（204）安装在导向杆（202）的另一侧端；载板（205），所述载板（205）安装在导向杆（202）的外侧，且载板（205）安装在进料件（201）的内侧底部。7.如权利要求1所述一种纸箱加工用的废料粉碎装置，其特征在于：所述进料组件（2）还包括：转板（206），所述转板（206）的两侧设有开槽，且转板（206）安装在导向杆（202）的外侧，且转板（206）的侧端转动安装在进料件（20
