一种中药饮片的炮制装置.pdf

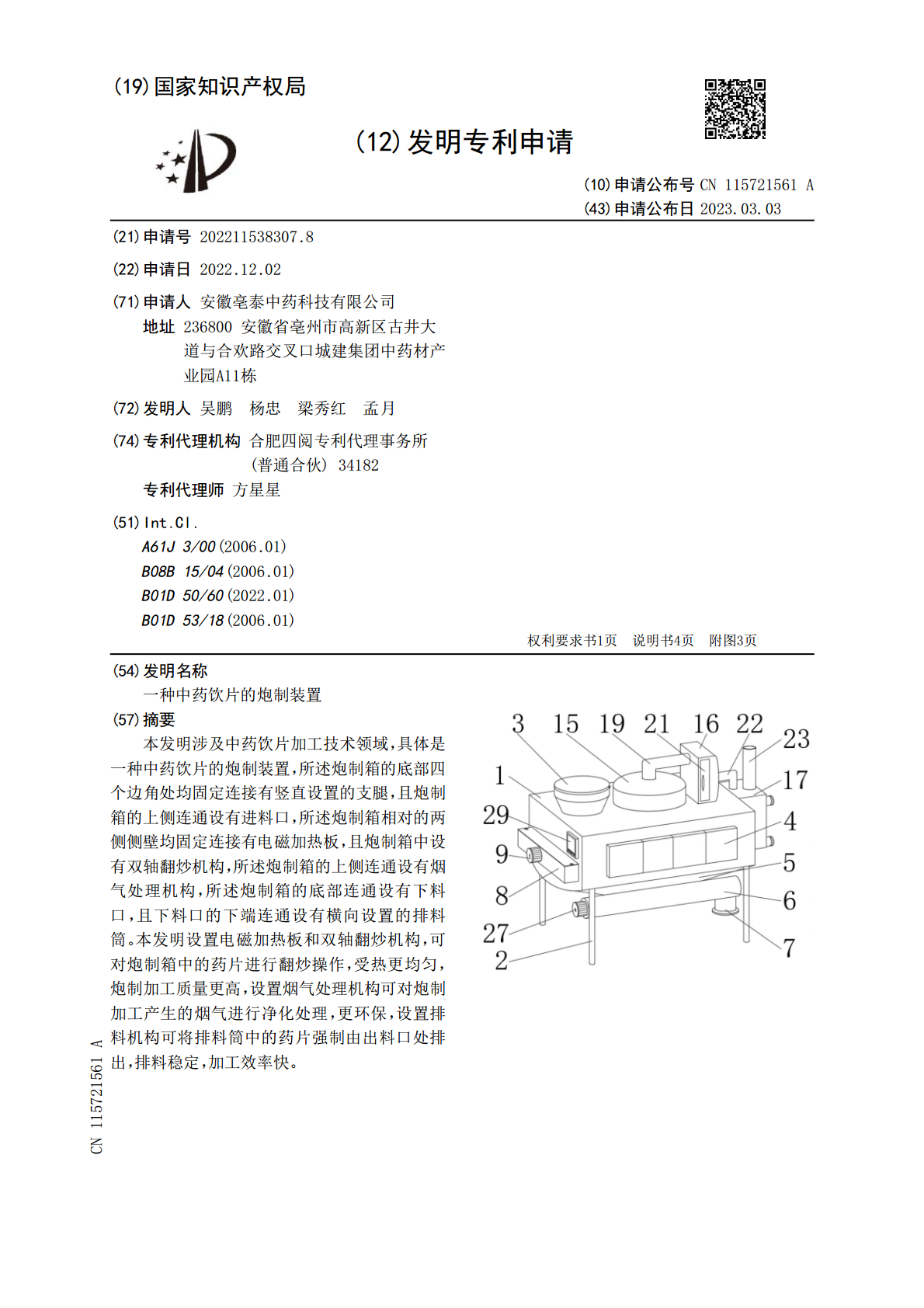

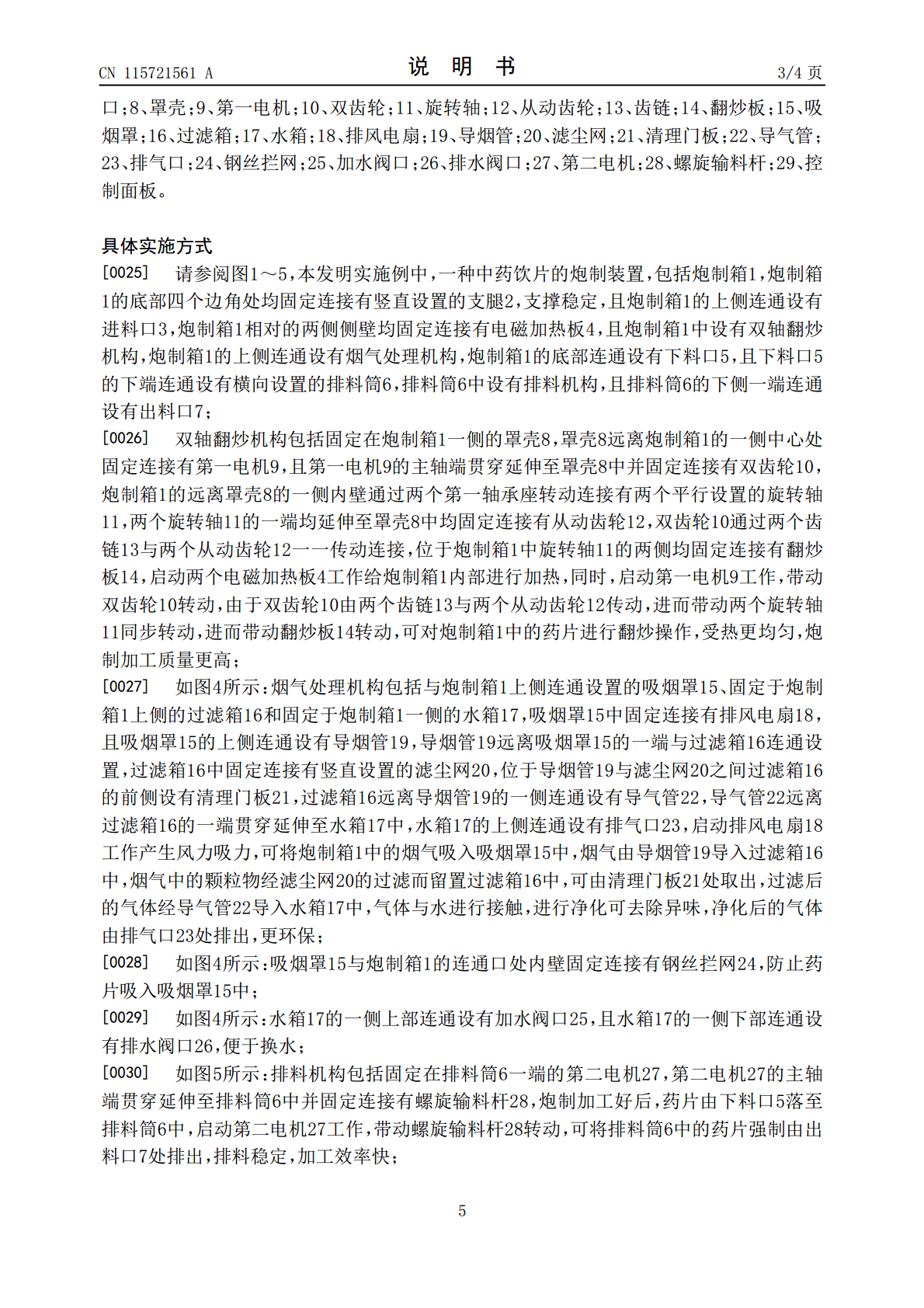

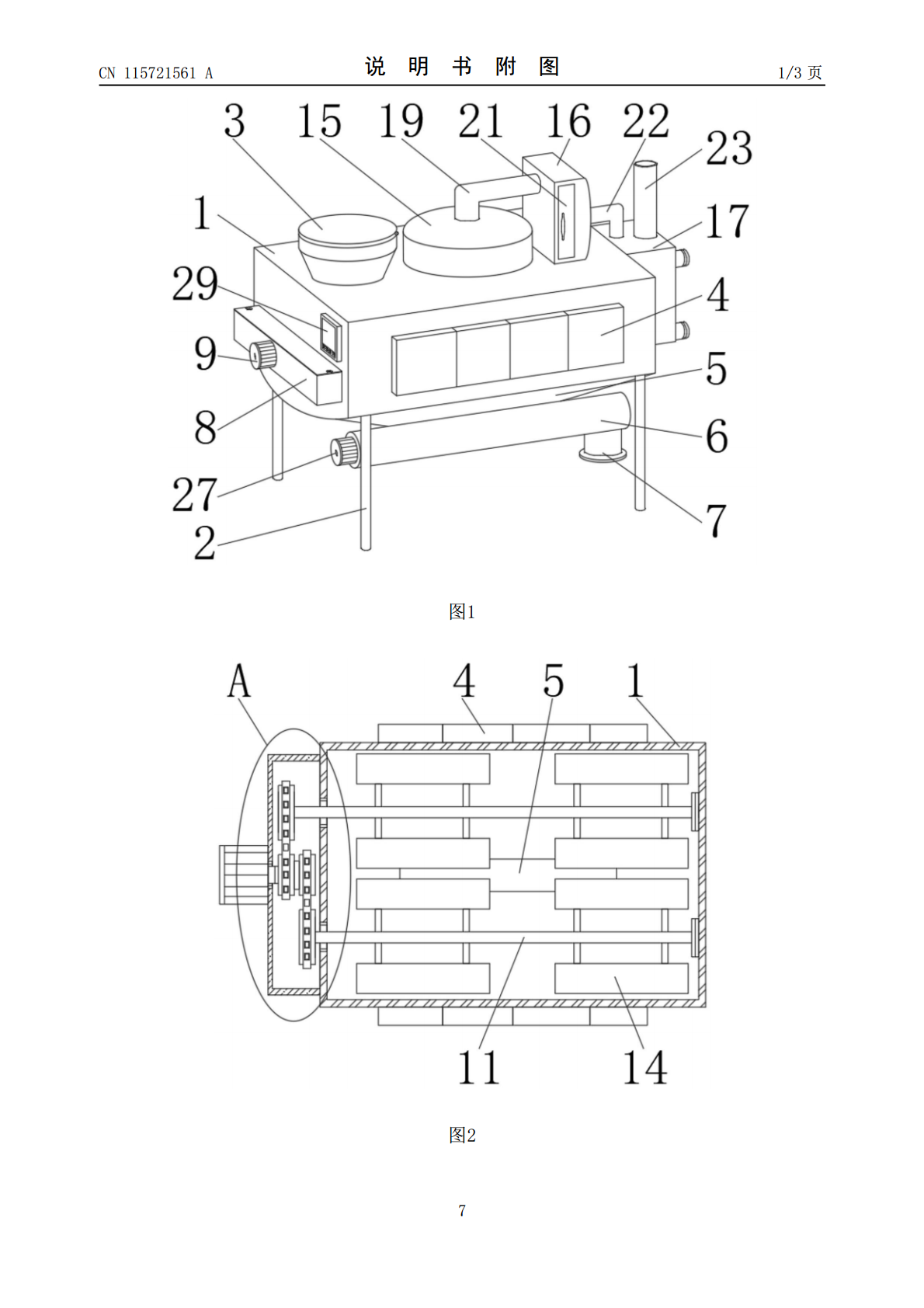

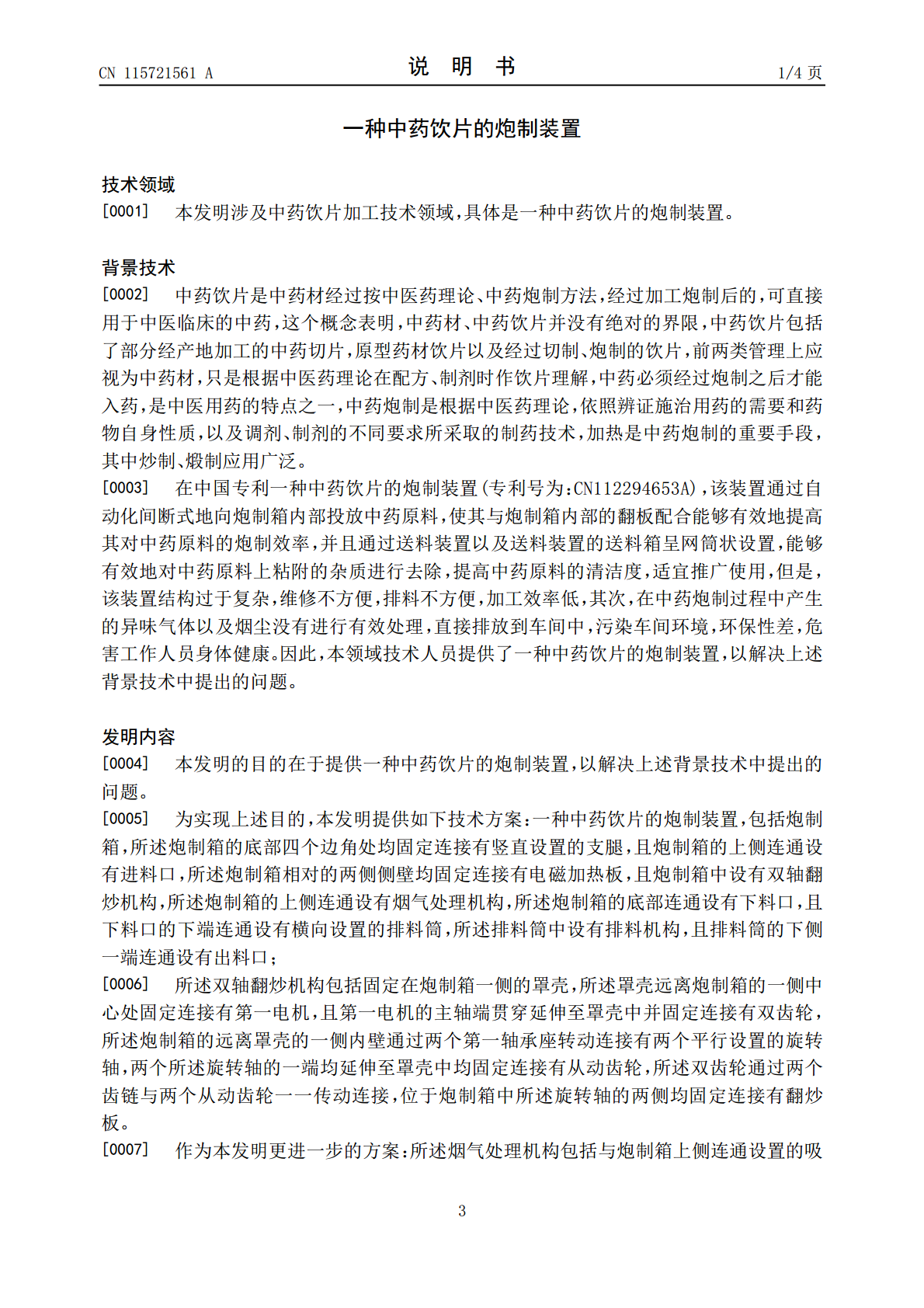

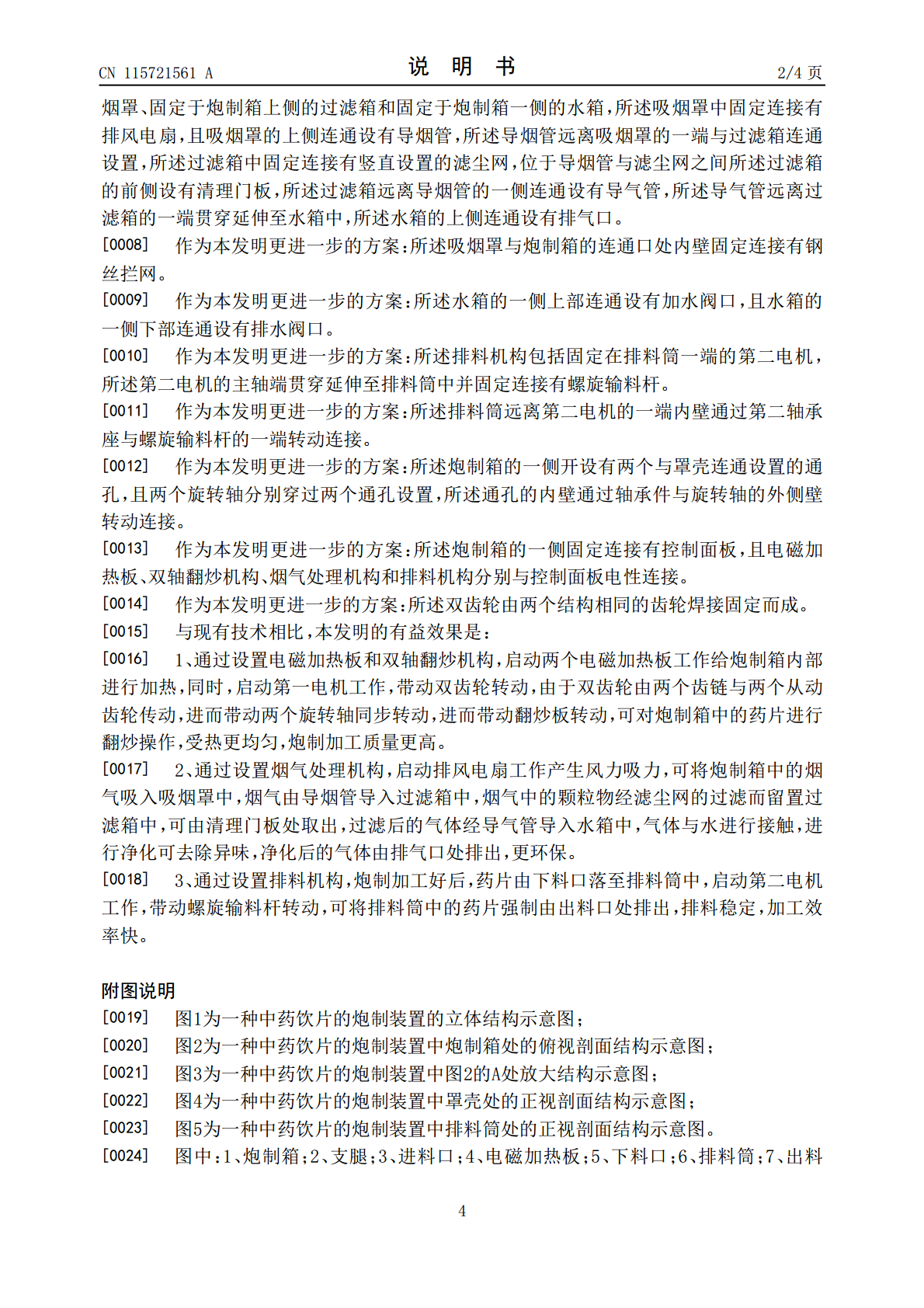

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115721561A(43)申请公布日2023.03.03(21)申请号202211538307.8(22)申请日2022.12.02(71)申请人安徽亳泰中药科技有限公司地址236800安徽省亳州市高新区古井大道与合欢路交叉口城建集团中药材产业园A11栋(72)发明人吴鹏杨忠梁秀红孟月(74)专利代理机构合肥四阅专利代理事务所(普通合伙)34182专利代理师方星星(51)Int.Cl.A61J3/00(2006.01)B08B15/04(2006.01)B01D50/60(2022.01)B01D53/18(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种中药饮片的炮制装置(57)摘要本发明涉及中药饮片加工技术领域，具体是一种中药饮片的炮制装置，所述炮制箱的底部四个边角处均固定连接有竖直设置的支腿，且炮制箱的上侧连通设有进料口，所述炮制箱相对的两侧侧壁均固定连接有电磁加热板，且炮制箱中设有双轴翻炒机构，所述炮制箱的上侧连通设有烟气处理机构，所述炮制箱的底部连通设有下料口，且下料口的下端连通设有横向设置的排料筒。本发明设置电磁加热板和双轴翻炒机构，可对炮制箱中的药片进行翻炒操作，受热更均匀，炮制加工质量更高，设置烟气处理机构可对炮制加工产生的烟气进行净化处理，更环保，设置排料机构可将排料筒中的药片强制由出料口处排出，排料稳定，加工效率快。CN115721561ACN115721561A权利要求书1/1页1.一种中药饮片的炮制装置，包括炮制箱(1)，其特征在于，所述炮制箱(1)的底部四个边角处均固定连接有竖直设置的支腿(2)，且炮制箱(1)的上侧连通设有进料口(3)，所述炮制箱(1)相对的两侧侧壁均固定连接有电磁加热板(4)，且炮制箱(1)中设有双轴翻炒机构，所述炮制箱(1)的上侧连通设有烟气处理机构，所述炮制箱(1)的底部连通设有下料口(5)，且下料口(5)的下端连通设有横向设置的排料筒(6)，所述排料筒(6)中设有排料机构，且排料筒(6)的下侧一端连通设有出料口(7)；所述双轴翻炒机构包括固定在炮制箱(1)一侧的罩壳(8)，所述罩壳(8)远离炮制箱(1)的一侧中心处固定连接有第一电机(9)，且第一电机(9)的主轴端贯穿延伸至罩壳(8)中并固定连接有双齿轮(10)，所述炮制箱(1)的远离罩壳(8)的一侧内壁通过两个第一轴承座转动连接有两个平行设置的旋转轴(11)，两个所述旋转轴(11)的一端均延伸至罩壳(8)中均固定连接有从动齿轮(12)，所述双齿轮(10)通过两个齿链(13)与两个从动齿轮(12)一一传动连接，位于炮制箱(1)中所述旋转轴(11)的两侧均固定连接有翻炒板(14)。2.根据权利要求1所述的一种中药饮片的炮制装置，其特征在于，所述烟气处理机构包括与炮制箱(1)上侧连通设置的吸烟罩(15)、固定于炮制箱(1)上侧的过滤箱(16)和固定于炮制箱(1)一侧的水箱(17)，所述吸烟罩(15)中固定连接有排风电扇(18)，且吸烟罩(15)的上侧连通设有导烟管(19)，所述导烟管(19)远离吸烟罩(15)的一端与过滤箱(16)连通设置，所述过滤箱(16)中固定连接有竖直设置的滤尘网(20)，位于导烟管(19)与滤尘网(20)之间所述过滤箱(16)的前侧设有清理门板(21)，所述过滤箱(16)远离导烟管(19)的一侧连通设有导气管(22)，所述导气管(22)远离过滤箱(16)的一端贯穿延伸至水箱(17)中，所述水箱(17)的上侧连通设有排气口(23)。3.根据权利要求2所述的一种中药饮片的炮制装置，其特征在于，所述吸烟罩(15)与炮制箱(1)的连通口处内壁固定连接有钢丝拦网(24)。4.根据权利要求2所述的一种中药饮片的炮制装置，其特征在于，所述水箱(17)的一侧上部连通设有加水阀口(25)，且水箱(17)的一侧下部连通设有排水阀口(26)。5.根据权利要求1所述的一种中药饮片的炮制装置，其特征在于，所述排料机构包括固定在排料筒(6)一端的第二电机(27)，所述第二电机(27)的主轴端贯穿延伸至排料筒(6)中并固定连接有螺旋输料杆(28)。6.根据权利要求5所述的一种中药饮片的炮制装置，其特征在于，所述排料筒(6)远离第二电机(27)的一端内壁通过第二轴承座与螺旋输料杆(28)的一端转动连接。7.根据权利要求1所述的一种中药饮片的炮制装置，其特征在于，所述炮制箱(1)的一侧开设有两个与罩壳(8)连通设置的通孔，且两个旋转轴(11)分别穿过两个通孔设置，所述通孔的内壁通过轴承件与旋转轴(11)的外侧壁转动连接。8.根据权利要求1所述的一种中药饮片的炮制装置，其特征在于，所述炮制箱(1)的一侧固定连接有控制面板(29)，且电磁加热板(4)、双轴翻炒
