利用既有水库的抽水蓄能电站下水库布置结构.pdf

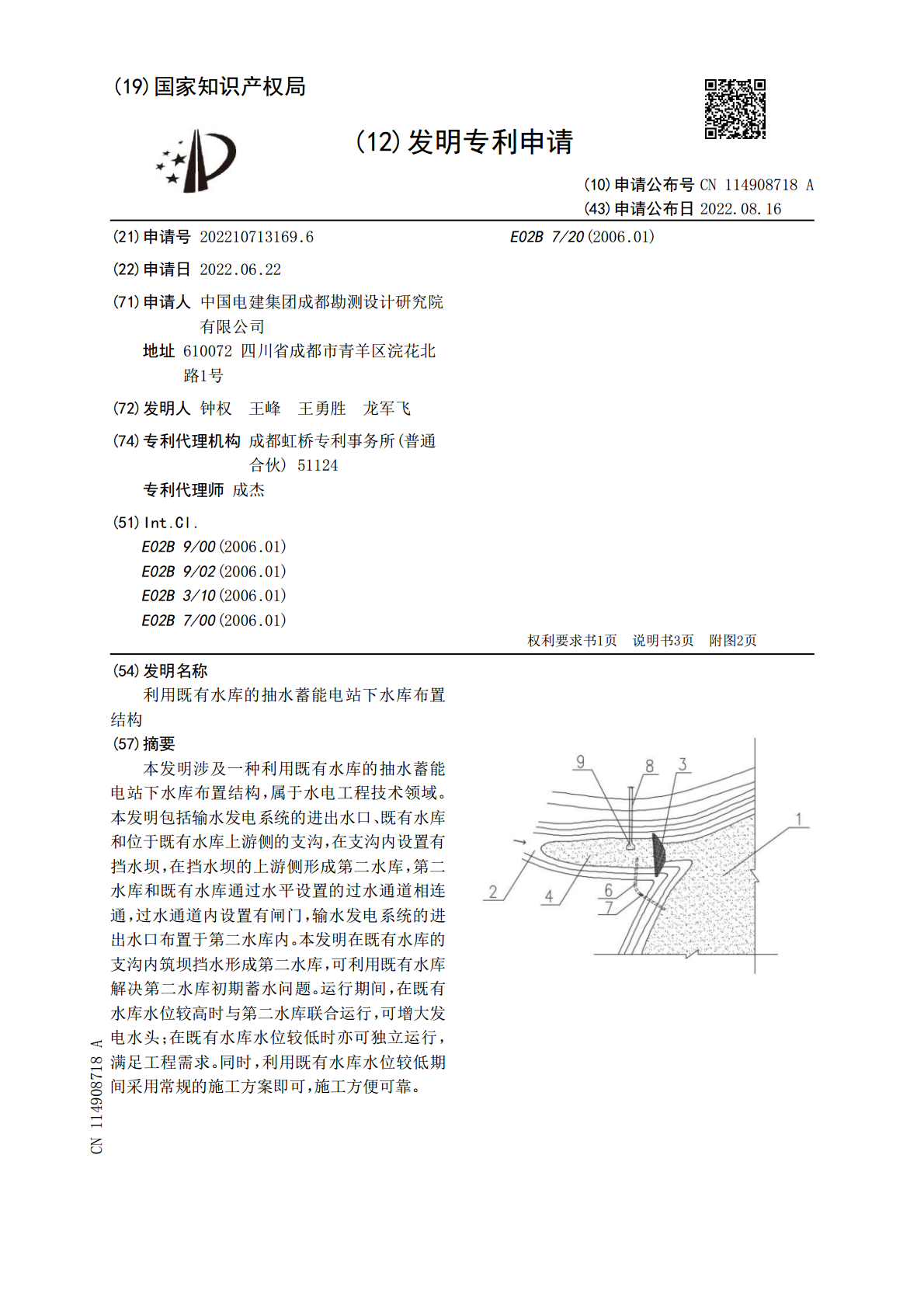

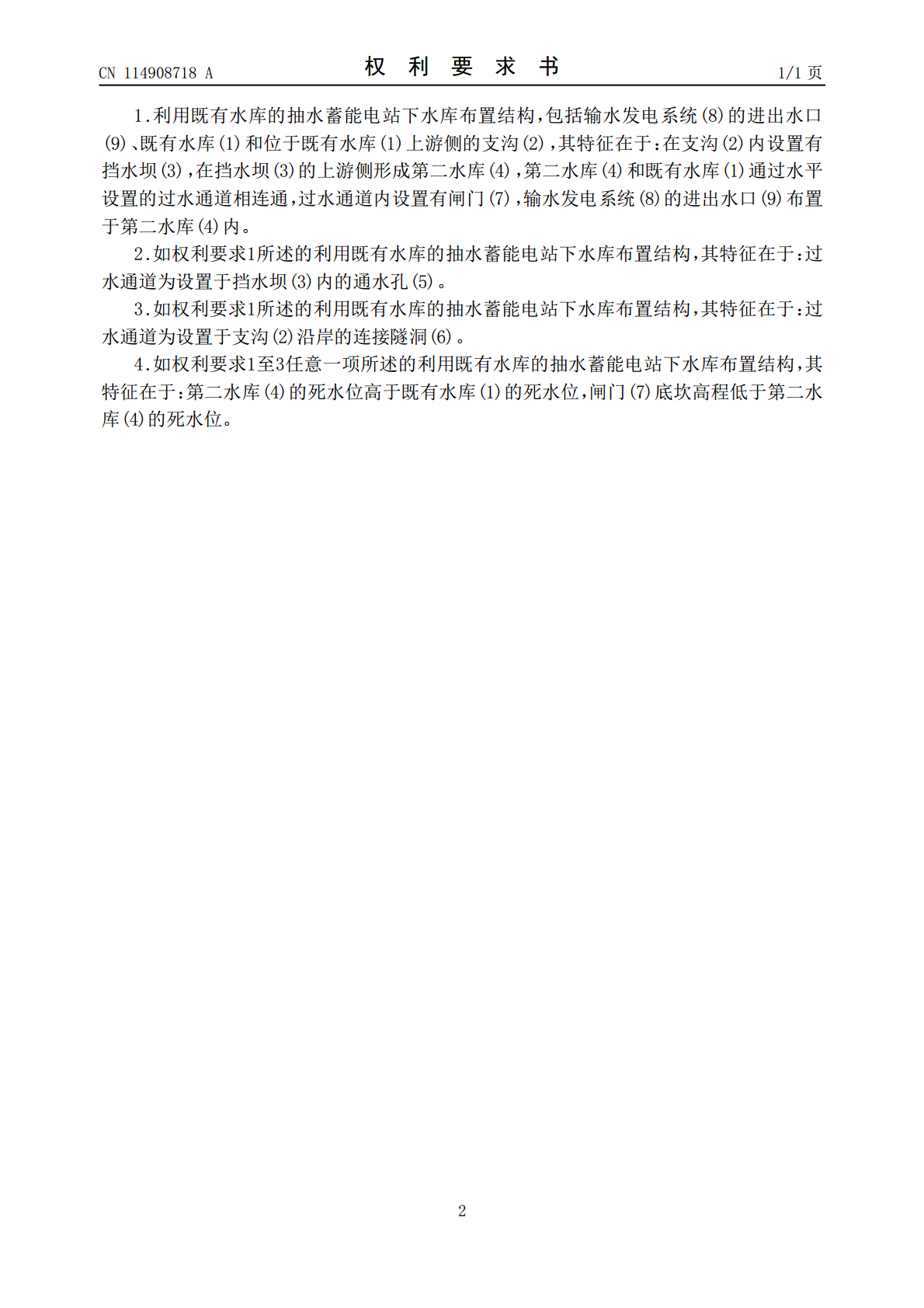

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114908718A(43)申请公布日2022.08.16(21)申请号202210713169.6E02B7/20(2006.01)(22)申请日2022.06.22(71)申请人中国电建集团成都勘测设计研究院有限公司地址610072四川省成都市青羊区浣花北路1号(72)发明人钟权王峰王勇胜龙军飞(74)专利代理机构成都虹桥专利事务所(普通合伙)51124专利代理师成杰(51)Int.Cl.E02B9/00(2006.01)E02B9/02(2006.01)E02B3/10(2006.01)E02B7/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称利用既有水库的抽水蓄能电站下水库布置结构(57)摘要本发明涉及一种利用既有水库的抽水蓄能电站下水库布置结构，属于水电工程技术领域。本发明包括输水发电系统的进出水口、既有水库和位于既有水库上游侧的支沟，在支沟内设置有挡水坝，在挡水坝的上游侧形成第二水库，第二水库和既有水库通过水平设置的过水通道相连通，过水通道内设置有闸门，输水发电系统的进出水口布置于第二水库内。本发明在既有水库的支沟内筑坝挡水形成第二水库，可利用既有水库解决第二水库初期蓄水问题。运行期间，在既有水库水位较高时与第二水库联合运行，可增大发电水头；在既有水库水位较低时亦可独立运行，满足工程需求。同时，利用既有水库水位较低期间采用常规的施工方案即可，施工方便可靠。CN114908718ACN114908718A权利要求书1/1页1.利用既有水库的抽水蓄能电站下水库布置结构，包括输水发电系统(8)的进出水口(9)、既有水库(1)和位于既有水库(1)上游侧的支沟(2)，其特征在于：在支沟(2)内设置有挡水坝(3)，在挡水坝(3)的上游侧形成第二水库(4)，第二水库(4)和既有水库(1)通过水平设置的过水通道相连通，过水通道内设置有闸门(7)，输水发电系统(8)的进出水口(9)布置于第二水库(4)内。2.如权利要求1所述的利用既有水库的抽水蓄能电站下水库布置结构，其特征在于：过水通道为设置于挡水坝(3)内的通水孔(5)。3.如权利要求1所述的利用既有水库的抽水蓄能电站下水库布置结构，其特征在于：过水通道为设置于支沟(2)沿岸的连接隧洞(6)。4.如权利要求1至3任意一项所述的利用既有水库的抽水蓄能电站下水库布置结构，其特征在于：第二水库(4)的死水位高于既有水库(1)的死水位，闸门(7)底坎高程低于第二水库(4)的死水位。2CN114908718A说明书1/3页利用既有水库的抽水蓄能电站下水库布置结构技术领域[0001]本发明涉及一种利用既有水库的抽水蓄能电站下水库布置结构，属于水电工程技术领域。背景技术[0002]随着风电、光伏等新能源大规模发展，逐步构建以新能源为主体的新型电力系统，这对灵活性调节电源的需求更加迫切。抽水蓄能电站具有调峰、调频等作用，能够保障电力系统安全、促进系能源大规模发展和消纳。[0003]抽水蓄能电站一般包括上水库、下水库、输水系统、发电厂房等。上水库、下水库一般需要约几百万或上千万立方米的库容，电站运行分为抽水工况和发电工况,用电低谷时把多余的电力用可逆式泵水发电两用机组来抽水，把下水库的水抽到上水库，用电高峰时再放水发电。在进行抽水蓄能电站布置时，往往会受到地形地质条件及环保、移民等因素的影响。下水库一般会优选既有水库，因无需另外修筑挡水及泄水建筑物，可减少工程投资。然而，受到既有水库运行调度影响，其库水位消落深度可能会达到数十米，这使得新建抽水蓄能电站的进出水口要求干地施工面临极大的挑战，常规的填筑围堰挡水或者预留岩塞等方式均受到一定的制约。发明内容[0004]本发明所要解决的技术问题是：提供一种利用既有水库的抽水蓄能电站下水库布置结构，既能有效利用既有水库、又便于施工。[0005]为解决上述技术问题本发明所采用的技术方案是：利用既有水库的抽水蓄能电站下水库布置结构，包括输水发电系统的进出水口、既有水库和位于既有水库上游侧的支沟，在支沟内设置有挡水坝，在挡水坝的上游侧形成第二水库，第二水库和既有水库通过水平设置的过水通道相连通，过水通道内设置有闸门，输水发电系统的进出水口布置于第二水库内。[0006]进一步的是：过水通道为设置于挡水坝内的通水孔。[0007]进一步的是：过水通道为设置于支沟沿岸的连接隧洞。[0008]进一步的是：第二水库的死水位高于既有水库的死水位，闸门底坎高程低于第二水库的死水位。[0009]本发明的有益效果是：施工期，当既有水库水位接近死水位时，可修建挡水坝及进出水口等永久建筑物(或者修建施工挡水围堰，在围堰的围护下修建挡水坝及进出水口等永久建筑物)，避免了在既有水库死水位以下修建进出水口(
