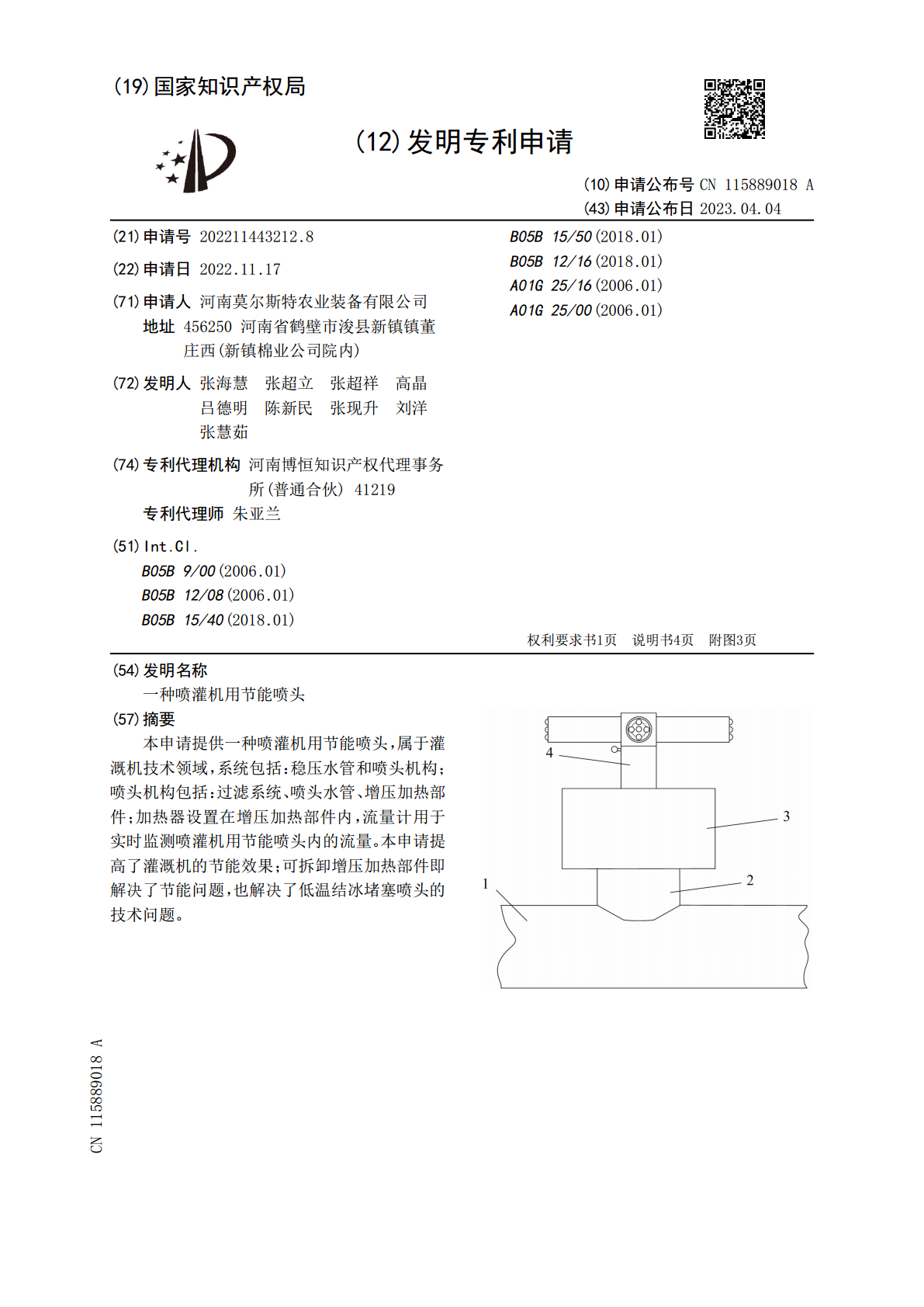

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115889018A(43)申请公布日2023.04.04(21)申请号202211443212.8B05B15/50(2018.01)(22)申请日2022.11.17B05B12/16(2018.01)A01G25/16(2006.01)(71)申请人河南莫尔斯特农业装备有限公司A01G25/00(2006.01)地址456250河南省鹤壁市浚县新镇镇董庄西(新镇棉业公司院内)(72)发明人张海慧张超立张超祥高晶吕德明陈新民张现升刘洋张慧茹(74)专利代理机构河南博恒知识产权代理事务所(普通合伙)41219专利代理师朱亚兰(51)Int.Cl.B05B9/00(2006.01)B05B12/08(2006.01)B05B15/40(2018.01)权利要求书1页说明书4页附图3页(54)发明名称一种喷灌机用节能喷头(57)摘要本申请提供一种喷灌机用节能喷头，属于灌溉机技术领域，系统包括：稳压水管和喷头机构；喷头机构包括：过滤系统、喷头水管、增压加热部件；加热器设置在增压加热部件内，流量计用于实时监测喷灌机用节能喷头内的流量。本申请提高了灌溉机的节能效果；可拆卸增压加热部件即解决了节能问题，也解决了低温结冰堵塞喷头的技术问题。CN115889018ACN115889018A权利要求书1/1页1.一种喷灌机用节能喷头，其特征在于，包括：稳压水管和喷头机构；喷头机构通过喷头水管连接于稳压水管的一端，稳压水管的另一端与喷灌机输水支管的一端连接，喷灌机输水支管上设置有电控阀门；稳压水管的直径大于喷灌机输水支管和喷头机构的喷头水管的直径。2.如权利要求1所述的喷灌机用节能喷头，其特征在于，喷头机构包括：过滤系统、喷头水管、增压加热部件；过滤系统通过螺纹安装在喷头水管的底部，过滤系统包括：连接部和滤网，连接部设置有外螺纹与喷头水管下端设置的内螺纹配合，滤网固定设置在连接部的下端，滤网位于稳压水管内。3.如权利要求2所述的喷灌机用节能喷头，其特征在于，增压加热部件设置在喷头水管内，在喷头水管内的上部设置有一台阶，过滤系统的连接部在与喷头水管下端设置的内螺纹配合连接时挤紧增压加热部件。4.如权利要求3所述的喷灌机用节能喷头，其特征在于，在增压加热部件与喷头水管内的上部设置的台阶之间设置有第一密封圈，在增压加热部件与过滤系统的连接部之间设置有第二密封圈。5.如权利要求3所述的喷灌机用节能喷头，其特征在于，增压加热部件为一中空的圆柱形部件，其大小与喷头水管的下端相适配，增压加热部件的内部下端居中设置有第一锥孔，第一锥孔底部直径大于顶部直径，增压加热部件的内部上端居中设置有第二锥孔，第二锥孔底部直径小于顶部直径，第一锥孔和第二锥孔通过圆柱通孔连通。6.如权利要求5所述的喷灌机用节能喷头，其特征在于，加热器设置在增压加热部件的圆柱通孔内。7.如权利要求3‑6任一项所述的喷灌机用节能喷头，其特征在于，设置有一台阶的喷头水管外侧壁处设置有流量计5，用于实时监测喷灌机用节能喷头内的流量。8.如权利要求1所述的喷灌机用节能喷头，其特征在于，喷管一端连接在喷头水管的上端侧壁且与其连通，喷管以喷头水管为中心均匀分布设置有多组，喷管的另一端面上均布设有若干个半球形喷头。9.如权利要求8所述的喷灌机用节能喷头，其特征在于，半球形喷头上设置有若干均布的喷头支管路，若干均布的喷头支管路的轴线相交于半球形喷头的球心，若干均布的喷头支管路与喷管断面设置的连通孔连接。10.如权利要求9所述的喷灌机用节能喷头，其特征在于，在喷头支管路的出口位置设置两条环形凸起，离喷头支管路的出口位置近的凸起的高度低于内侧的凸起的高度。2CN115889018A说明书1/4页一种喷灌机用节能喷头技术领域[0001]本申请涉及及灌溉机技术领域，特别涉及一种喷灌机用节能喷头。背景技术[0002]喷灌是借助水泵和管道系统或利用自然水源的落差，把具有一定压力的水通过喷头(或喷嘴)喷到空中，散成小水滴或形成弥雾降落到植物上和地面上的灌溉方式。[0003]喷灌相对于传统灌溉方式具有省水、省工、增强、适应性强的特点，但是也存在着一些局限性。喷灌系统需要大量的机械设备和管道材料，同时系统工作压力较高，这对能源需求较高，会增加供油、电或天然气的负担，增加运行费用。因此，在当前能源短缺、能源价格不断上涨的国际背景下，解决喷灌系统能源需要大的问题是十分重要。另外在现有技术中，灌溉喷头在寒冷天气使用时易出现结冰堵塞的现象，这会导致喷头无法正常出水，影响灌溉喷头的正常使用。发明内容[0004]本申请涉及一种喷灌机用节能喷头，可以进一步提高灌溉机的节能效果；方便拆卸的增压加热部件即解决了节能问题，也解决了低温结冰堵塞喷头的技术问题。[0005]本申请采取以下
