一种海流潮汐发电装置.pdf

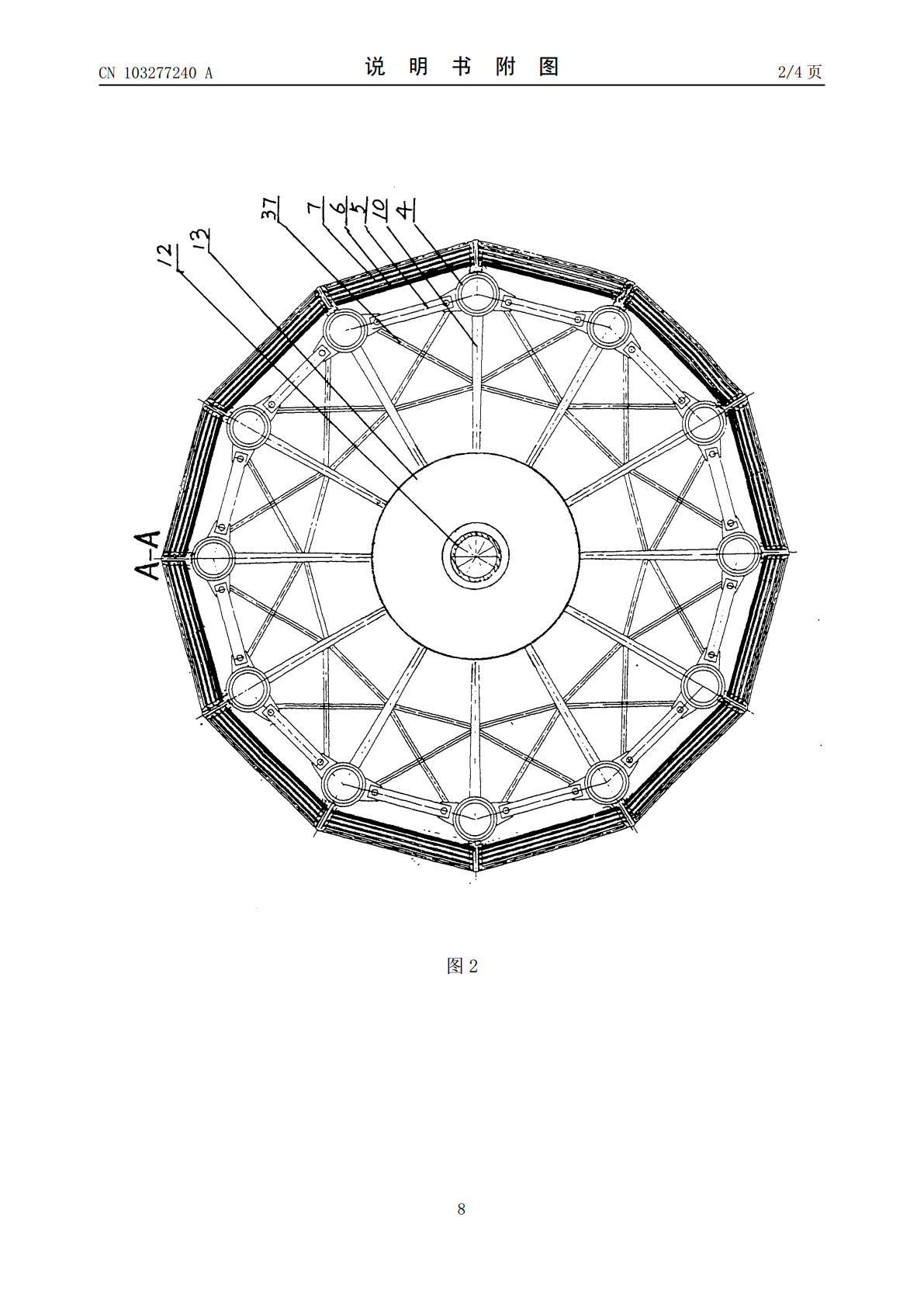

(19)中华人民共和国国家知识产权局*CN103277240A*(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103277240103277240A(43)申请公布日2013.09.04(21)申请号201310226842.4(22)申请日2013.05.29(71)申请人黄耿烨地址266700山东省平度市青岛路215号电业公司运输管理部(72)发明人黄耿烨(51)Int.Cl.F03B13/26(2006.01)权权利要求书1页利要求书1页说明书4页说明书4页附图4页附图4页(54)发明名称一种海流潮汐发电装置(57)摘要一种海流潮汐发电装置涉及利用海洋能发电装置。包括沉浮平台、发电机、底锚装置以及自动沉浮平衡系统。沉浮平台由多支储能常浮立管、中心管塔、横向调潜管构成。发电机装于沉浮平台中心管塔顶端转向架上，由发电机、螺旋桨和尾翼构成。中心管塔其下部膨大呈球体状。储能常浮立管内充压缩空气。自动沉浮平衡系统，包括设于中心管塔顶部控制室内的自动沉浮控制装置、气体抽压缩装置、第一第二支气管分别连接中心管塔和常浮立管。本发明所产生的有益效果：可将本装置有选择的拖领置于适于发电的海流潮汐区及不同的水深位置，发电机迎海流自动转向，使发电机最大负荷发电。本发明造价省、移动灵活，可连续、稳定发电，充分利用海洋能资源，有力的补充和缓解能源紧缺状况。CN103277240ACN103274ACN103277240A权利要求书1/1页1.一种海流潮汐发电装置，包括沉浮平台(1)、装于平台上的海流潮汐发电机(2)、沉浮平台底锚装置(3)以及自动沉浮平衡系统，其特征是，所述沉浮平台(1)框架结构，由一圈以均匀间隔分布设置的多支储能常浮立管(4)、处于一圈多支储能常浮立管中心位置的中心管塔(12)、处于储能常浮立管之下并与之相对应呈放射状分布的多支横向调潜管(10)构成；所述横向调潜管(10)主视轮廓呈舟状，其内端与中心管塔(12)下部相接，与中心管塔(12)内腔相联通，其外端之顶面设置储能常浮立管(4)，常浮立管(4)彼此间设有顶部连接管(5)和底部连接管(6)；所述海流潮汐发电机(2)装于沉浮平台中心管塔(12)顶端之转向架(18)上，由发电机(38)、螺旋桨(39)和尾翼(40)构成。2.根据权利要求1所述一种海流潮汐发电装置，其特征是，所述沉浮平台之中心管塔(12)其下部膨大呈球体状(13)；横向调潜管(10)其内端与中心管塔呈球体状膨大的下部相接；所述储能常浮立管(4)内充、储压缩空气；所述沉浮平台底锚装置(3)由设于每支调潜管外端底部之底锚(11)、设于中心管塔底端之底锚(29)以及系于沉浮平台底部之锚绳(3′)构成。3.根据权利要求1或2所述一种海流潮汐发电装置，其特征是，所述自动沉浮平衡系统，包括设于中心管塔(12)顶部控制室(17)内的自动沉浮控制装置(20)、气体抽压缩装置(20′)、气体抽压缩装置经第一支气管(19)连接中心管塔顶端气室(21)、气体抽压缩装置经第二支气管(8)连接常浮立管彼此间之联通气管(9)，还包括设于中心管塔顶端气室(21)之下的单向进排气阀(22)、设于中心管塔球体状下部底端的第一单向进排水阀(25)、设于横向调潜管外端底部的第二单向进排水阀(30)、设于横向调潜管内端与中心管塔相接处的单向进排气(水)阀(34)。4.根据权利要求3所述一种海流潮汐发电装置，其特征是，所述设于中心管塔顶端气室(21)之下的单向进排气阀(22)，由上拱形腔顶(23)、腔顶中心进排气口(24)和封闭浮球(28′)构成；所述设于中心管塔球体状下部底端的第一单向进排水阀(25)，由锥盆状腔底(26)、腔底中心进排水口(27)和封闭浮球(28)构成；所述设于横向调潜管外端底部的第二单向进排水阀(30)，由锥盆状腔底(31)、腔底中心进排水口(32)和封闭浮球(33)构成；所述设于横向调潜管内端与中心管塔下部交接处的单向进排气(水)阀(34)，由上拱形腔顶(35)、腔顶中心进排气(水)口(36)和封闭浮球(33′)构成。2CN103277240A说明书1/4页一种海流潮汐发电装置技术领域：[0001]本发明涉及利用海流、潮汐能之发电装置。背景技术：[0002]随着世界经济的快速发展，对能源的需求和消耗越来越大，石油天然气一次性能源越来越现的紧缺，人类将面临能源枯竭的严重局面。为了缓解面临的能源危机，世界各国均在积极研究、开发和利用太阳能、风能和海洋能等新能源。海洋能主要指海流(洋流)能和潮汐能，我国是个海洋大国，海岸线漫长，蕴藏的海洋能量巨大，研究和开发海流、潮汐能利用，开发海流潮汐发电意义重大，必将有力缓解我国能源的紧张局面，促进我国经济的快速发展，带来巨大的社会经济效益。[0003]我国对海流潮汐发电的研究、开发
