一种环保多功能水产养殖装置.pdf

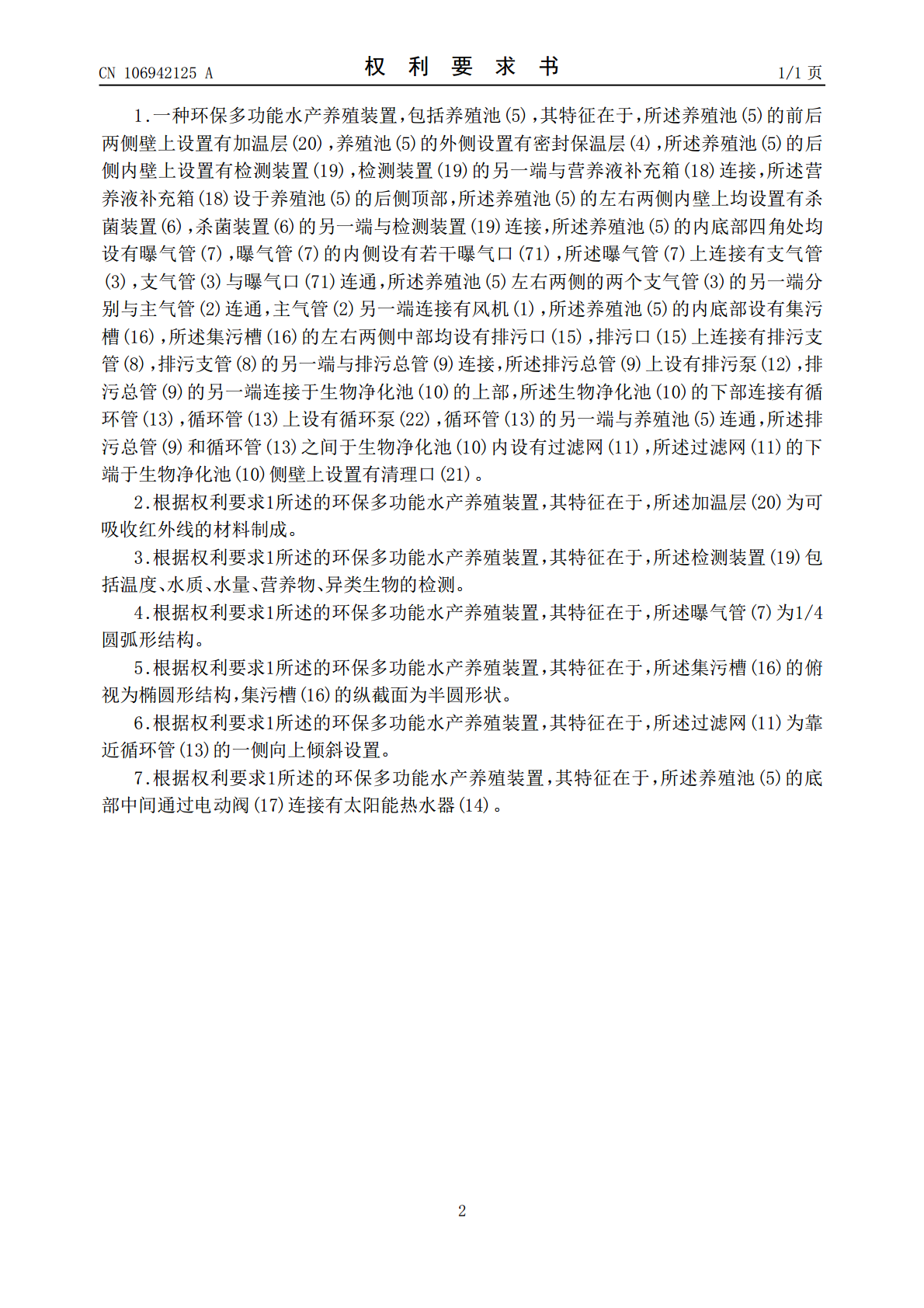

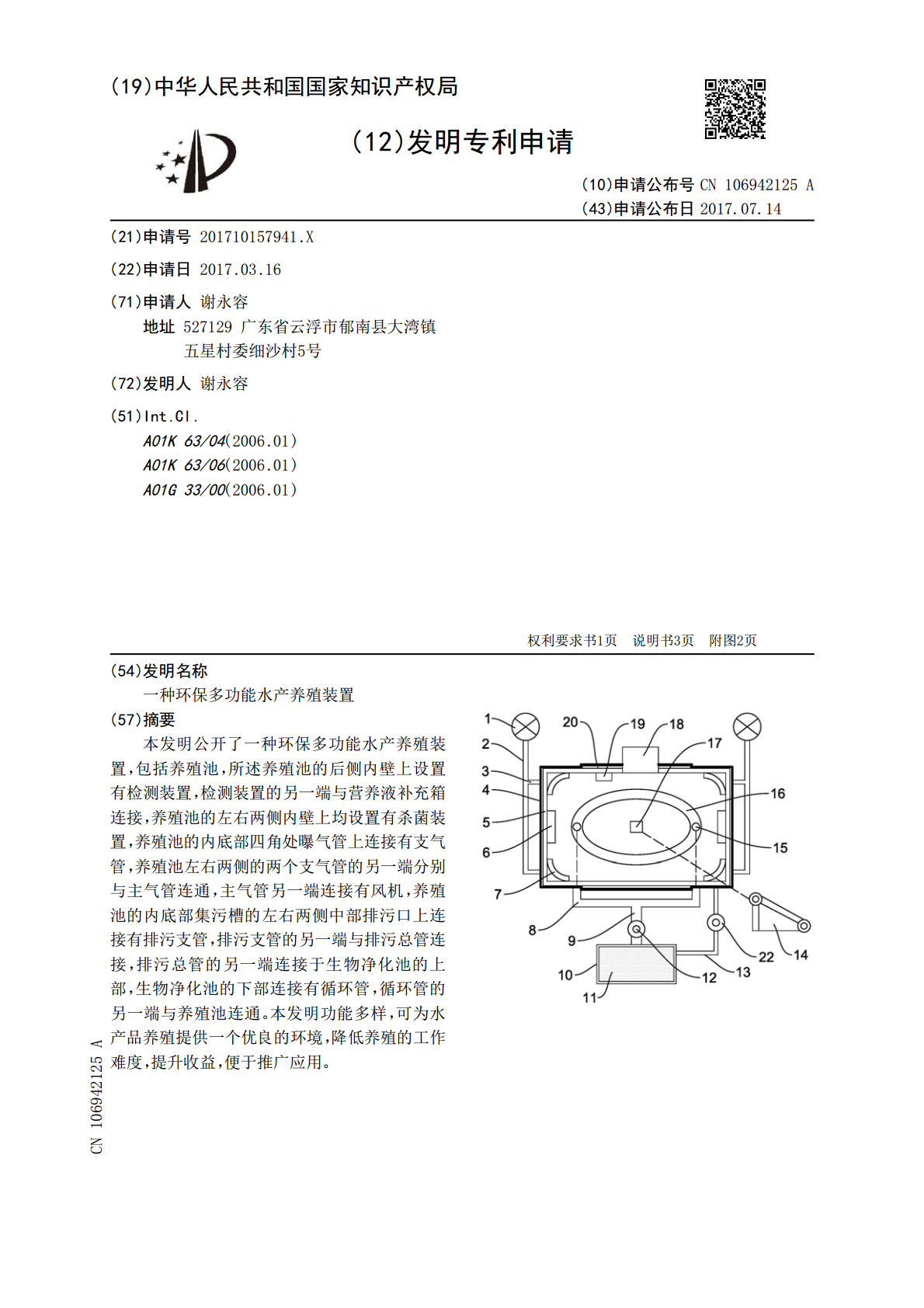

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106942125A(43)申请公布日2017.07.14(21)申请号201710157941.X(22)申请日2017.03.16(71)申请人谢永容地址527129广东省云浮市郁南县大湾镇五星村委细沙村5号(72)发明人谢永容(51)Int.Cl.A01K63/04(2006.01)A01K63/06(2006.01)A01G33/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种环保多功能水产养殖装置(57)摘要本发明公开了一种环保多功能水产养殖装置，包括养殖池，所述养殖池的后侧内壁上设置有检测装置，检测装置的另一端与营养液补充箱连接，养殖池的左右两侧内壁上均设置有杀菌装置，养殖池的内底部四角处曝气管上连接有支气管，养殖池左右两侧的两个支气管的另一端分别与主气管连通，主气管另一端连接有风机，养殖池的内底部集污槽的左右两侧中部排污口上连接有排污支管，排污支管的另一端与排污总管连接，排污总管的另一端连接于生物净化池的上部，生物净化池的下部连接有循环管，循环管的另一端与养殖池连通。本发明功能多样，可为水产品养殖提供一个优良的环境，降低养殖的工作难度，提升收益，便于推广应用。CN106942125ACN106942125A权利要求书1/1页1.一种环保多功能水产养殖装置，包括养殖池(5)，其特征在于，所述养殖池(5)的前后两侧壁上设置有加温层(20)，养殖池(5)的外侧设置有密封保温层(4)，所述养殖池(5)的后侧内壁上设置有检测装置(19)，检测装置(19)的另一端与营养液补充箱(18)连接，所述营养液补充箱(18)设于养殖池(5)的后侧顶部，所述养殖池(5)的左右两侧内壁上均设置有杀菌装置(6)，杀菌装置(6)的另一端与检测装置(19)连接，所述养殖池(5)的内底部四角处均设有曝气管(7)，曝气管(7)的内侧设有若干曝气口(71)，所述曝气管(7)上连接有支气管(3)，支气管(3)与曝气口(71)连通，所述养殖池(5)左右两侧的两个支气管(3)的另一端分别与主气管(2)连通，主气管(2)另一端连接有风机(1)，所述养殖池(5)的内底部设有集污槽(16)，所述集污槽(16)的左右两侧中部均设有排污口(15)，排污口(15)上连接有排污支管(8)，排污支管(8)的另一端与排污总管(9)连接，所述排污总管(9)上设有排污泵(12)，排污总管(9)的另一端连接于生物净化池(10)的上部，所述生物净化池(10)的下部连接有循环管(13)，循环管(13)上设有循环泵(22)，循环管(13)的另一端与养殖池(5)连通，所述排污总管(9)和循环管(13)之间于生物净化池(10)内设有过滤网(11)，所述过滤网(11)的下端于生物净化池(10)侧壁上设置有清理口(21)。2.根据权利要求1所述的环保多功能水产养殖装置，其特征在于，所述加温层(20)为可吸收红外线的材料制成。3.根据权利要求1所述的环保多功能水产养殖装置，其特征在于，所述检测装置(19)包括温度、水质、水量、营养物、异类生物的检测。4.根据权利要求1所述的环保多功能水产养殖装置，其特征在于，所述曝气管(7)为1/4圆弧形结构。5.根据权利要求1所述的环保多功能水产养殖装置，其特征在于，所述集污槽(16)的俯视为椭圆形结构，集污槽(16)的纵截面为半圆形状。6.根据权利要求1所述的环保多功能水产养殖装置，其特征在于，所述过滤网(11)为靠近循环管(13)的一侧向上倾斜设置。7.根据权利要求1所述的环保多功能水产养殖装置，其特征在于，所述养殖池(5)的底部中间通过电动阀(17)连接有太阳能热水器(14)。2CN106942125A说明书1/3页一种环保多功能水产养殖装置技术领域[0001]本发明涉及水产养殖技术领域，具体是一种环保多功能水产养殖装置。背景技术[0002]水产养殖过程中，会产生大量的养殖废水和富养水。目前，大多数的水产养殖均将这些养殖废水排放而不加以回收利用，而排放的废水会造成自然水体的水质的污染，同时也是一种极大的浪费。此外在水产养殖过程中，对养殖池的水温温度和氧浓度有一定的要求，但现有的养殖池都没有相应的加热保温和氧浓度实时监测功能，即便少数养殖配有相应设备，但只能通过人工进行操作，工作量较大，无法实现自动对养殖池的水进行加热和增氧。因此，需要一种环保多功能水产养殖装置解决现有养殖废水无法循环利用和自动化程度低问题。发明内容[0003]本发明的目的在于提供一种环保多功能水产养殖装置，以解决上述背景技术中提出的问题。[0004]为实现上述目的，本发明提供如下技术方案：[0005]一种环保多功能水产养殖装置，包括养殖池，所述养殖池的前后两侧壁上设置有加温层，养殖池的
