自来水源头过滤装置.pdf

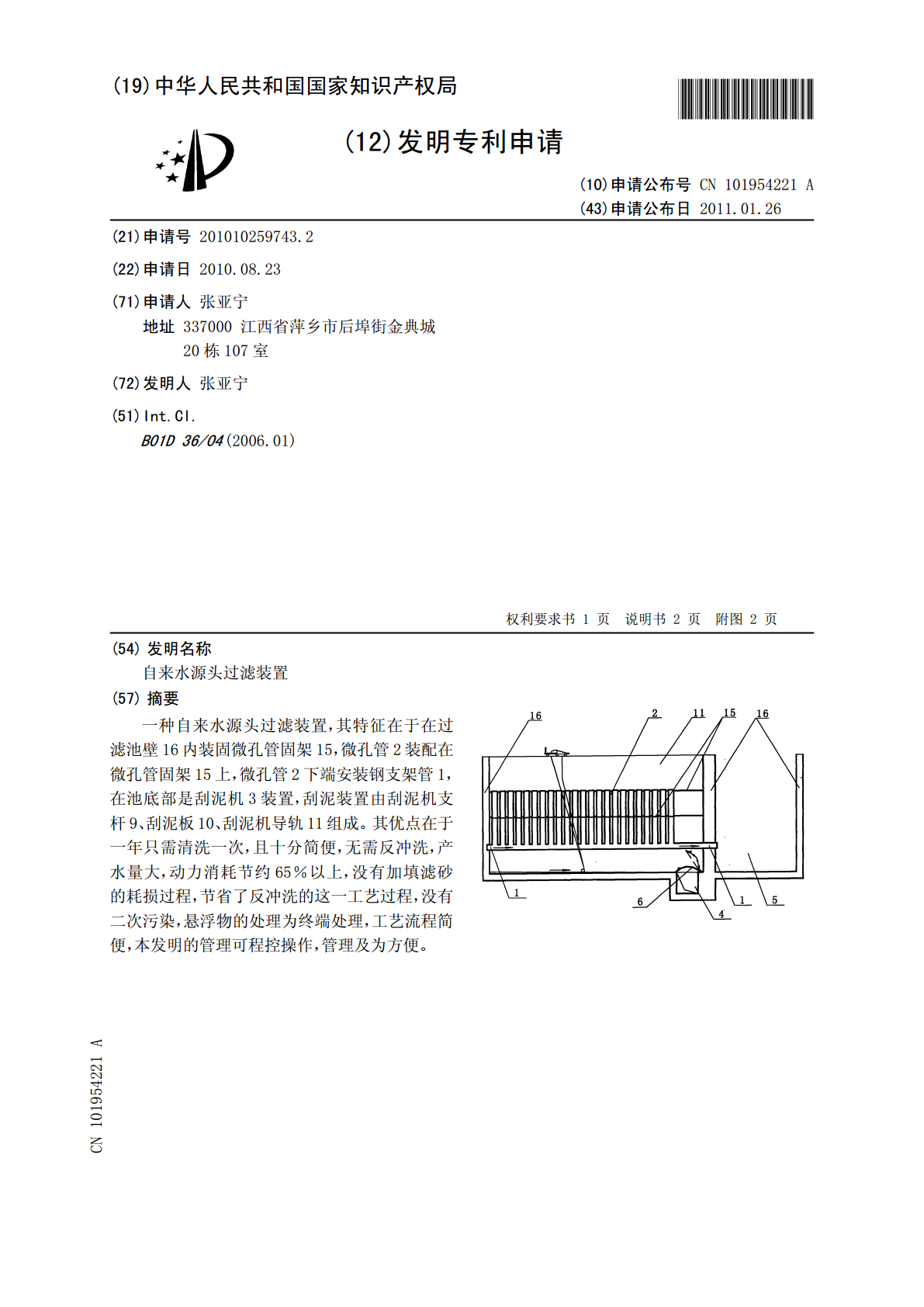

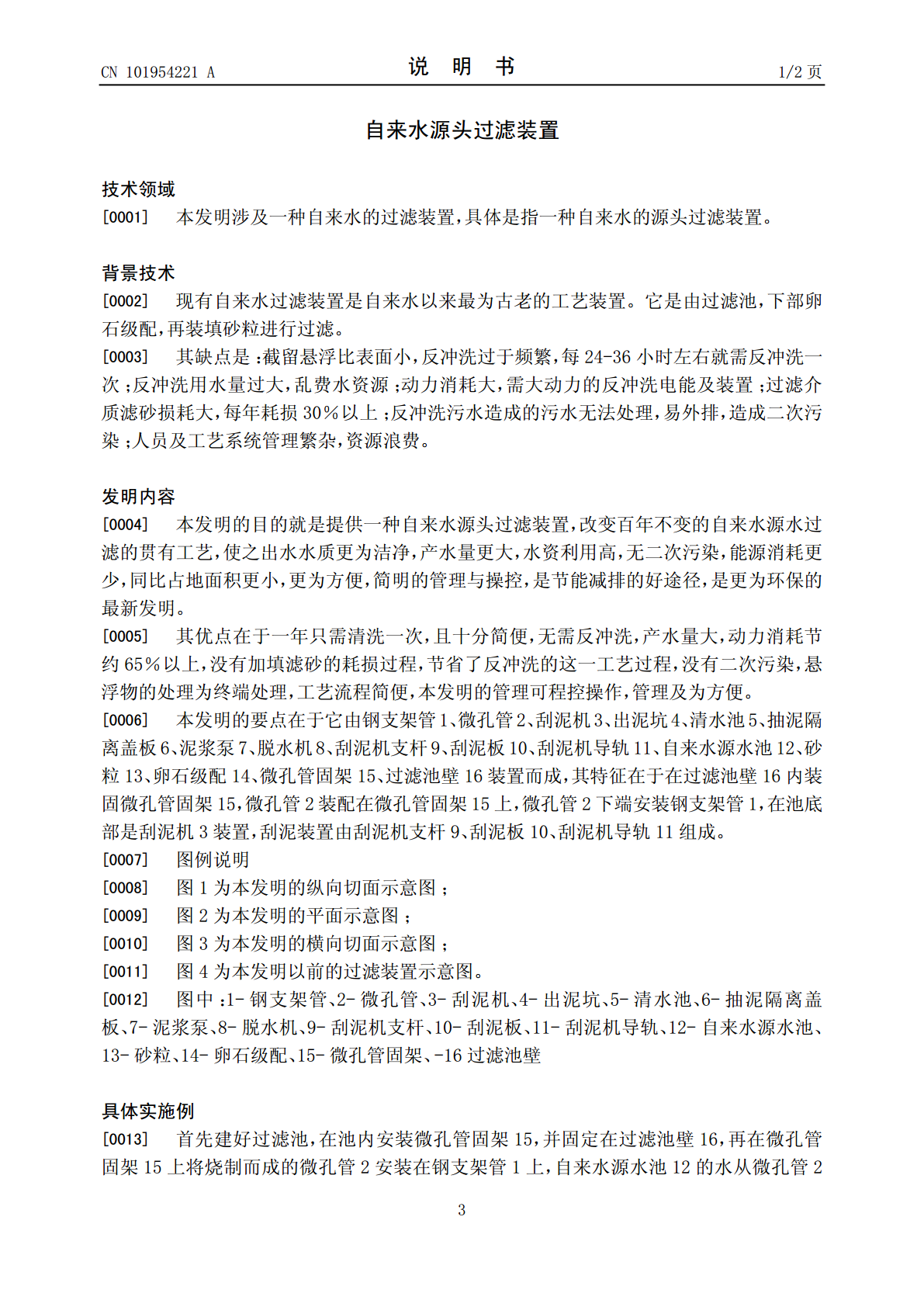

(19)中华人民共和国国家知识产权局*CN101954221A*(12)发明专利申请(10)申请公布号CN101954221A(43)申请公布日2011.01.26(21)申请号201010259743.2(22)申请日2010.08.23(71)申请人张亚宁地址337000江西省萍乡市后埠街金典城20栋107室(72)发明人张亚宁(51)Int.Cl.B01D36/04(2006.01)权利要求书1页说明书2页附图2页(54)发明名称自来水源头过滤装置(57)摘要一种自来水源头过滤装置，其特征在于在过滤池壁16内装固微孔管固架15，微孔管2装配在微孔管固架15上，微孔管2下端安装钢支架管1，在池底部是刮泥机3装置，刮泥装置由刮泥机支杆9、刮泥板10、刮泥机导轨11组成。其优点在于一年只需清洗一次，且十分简便，无需反冲洗，产水量大，动力消耗节约65％以上，没有加填滤砂的耗损过程，节省了反冲洗的这一工艺过程，没有二次污染，悬浮物的处理为终端处理，工艺流程简便，本发明的管理可程控操作，管理及为方便。CN109542ACN101954221A权利要求书1/1页1.一种自来水源壮举过滤装置，它由钢支架管(1)、微孔管(2)、刮泥机(3)、出泥坑(4)、清水池(5)、抽泥隔离盖板(6)、泥浆泵(7)、脱水机(8)、刮泥机支杆(9)、刮泥板(10)、刮泥机导轨(11)、自来水源水池(12)、砂粒(13)、卵石级配(14)、微孔管固架(15)、过滤池壁(16)装置而成，其特征在于在过滤池壁(16)内装固微孔管固架(15)，微孔管(2)装配在微孔管固架(15)上，微孔管(2)下端安装钢支架管(1)，在池底部是刮泥机(3)装置，刮泥装置由刮泥机支杆(9)、刮泥板(10)、刮泥机导轨(11)组成。2CN101954221A说明书1/2页自来水源头过滤装置技术领域[0001]本发明涉及一种自来水的过滤装置，具体是指一种自来水的源头过滤装置。背景技术[0002]现有自来水过滤装置是自来水以来最为古老的工艺装置。它是由过滤池，下部卵石级配，再装填砂粒进行过滤。[0003]其缺点是：截留悬浮比表面小，反冲洗过于频繁，每24-36小时左右就需反冲洗一次；反冲洗用水量过大，乱费水资源；动力消耗大，需大动力的反冲洗电能及装置；过滤介质滤砂损耗大，每年耗损30％以上；反冲洗污水造成的污水无法处理，易外排，造成二次污染；人员及工艺系统管理繁杂，资源浪费。发明内容[0004]本发明的目的就是提供一种自来水源头过滤装置，改变百年不变的自来水源水过滤的贯有工艺，使之出水水质更为洁净，产水量更大，水资利用高，无二次污染，能源消耗更少，同比占地面积更小，更为方便，简明的管理与操控，是节能减排的好途径，是更为环保的最新发明。[0005]其优点在于一年只需清洗一次，且十分简便，无需反冲洗，产水量大，动力消耗节约65％以上，没有加填滤砂的耗损过程，节省了反冲洗的这一工艺过程，没有二次污染，悬浮物的处理为终端处理，工艺流程简便，本发明的管理可程控操作，管理及为方便。[0006]本发明的要点在于它由钢支架管1、微孔管2、刮泥机3、出泥坑4、清水池5、抽泥隔离盖板6、泥浆泵7、脱水机8、刮泥机支杆9、刮泥板10、刮泥机导轨11、自来水源水池12、砂粒13、卵石级配14、微孔管固架15、过滤池壁16装置而成，其特征在于在过滤池壁16内装固微孔管固架15，微孔管2装配在微孔管固架15上，微孔管2下端安装钢支架管1，在池底部是刮泥机3装置，刮泥装置由刮泥机支杆9、刮泥板10、刮泥机导轨11组成。[0007]图例说明[0008]图1为本发明的纵向切面示意图；[0009]图2为本发明的平面示意图；[0010]图3为本发明的横向切面示意图；[0011]图4为本发明以前的过滤装置示意图。[0012]图中：1-钢支架管、2-微孔管、3-刮泥机、4-出泥坑、5-清水池、6-抽泥隔离盖板、7-泥浆泵、8-脱水机、9-刮泥机支杆、10-刮泥板、11-刮泥机导轨、12-自来水源水池、13-砂粒、14-卵石级配、15-微孔管固架、-16过滤池壁具体实施例[0013]首先建好过滤池，在池内安装微孔管固架15，并固定在过滤池壁16，再在微孔管固架15上将烧制而成的微孔管2安装在钢支架管1上，自来水源水池12的水从微孔管23CN101954221A说明书2/2页内过滤后流入钢支架管1内送到清水池5。过滤池纵向安装钢支架管1和微孔管2组成过滤。而顺纵向是刮泥机3，将悬浮物刮入储泥坑4内。储泥坑它装有抽泥隔离盖板6和泥浆泵7。当储泥坑泥浆满坑时，放下盖，使泥浆与池内水隔离，开启泥浆泵，将泥浆抽至脱水机8脱水。脱水后的泥饼可做肥料或送砖厂利用，过滤不间断连续工作，省去反冲洗工艺。[0014]微孔管2及钢支架管1安装在池水中
