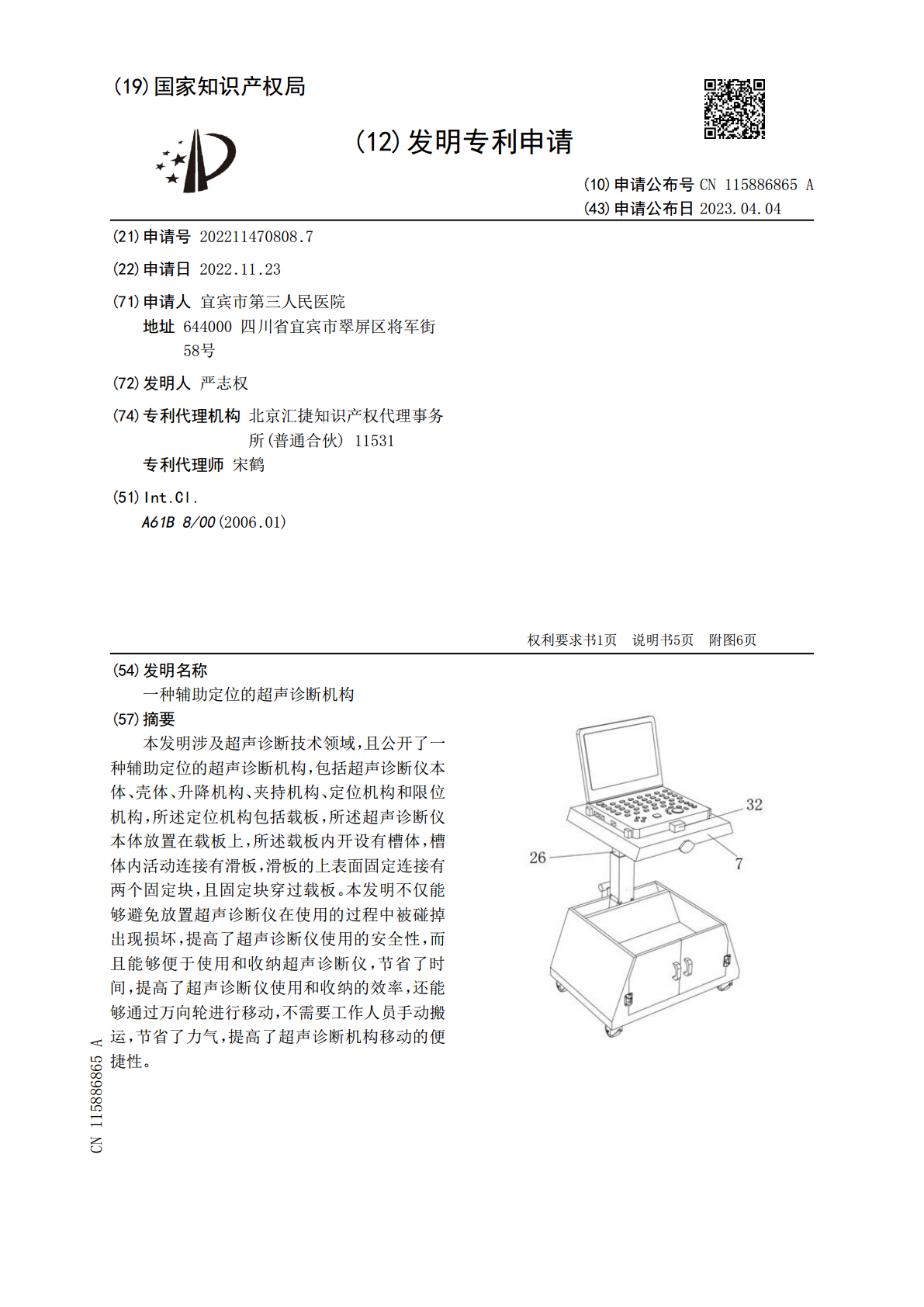

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115886865A(43)申请公布日2023.04.04(21)申请号202211470808.7(22)申请日2022.11.23(71)申请人宜宾市第三人民医院地址644000四川省宜宾市翠屏区将军街58号(72)发明人严志权(74)专利代理机构北京汇捷知识产权代理事务所(普通合伙)11531专利代理师宋鹤(51)Int.Cl.A61B8/00(2006.01)权利要求书1页说明书5页附图6页(54)发明名称一种辅助定位的超声诊断机构(57)摘要本发明涉及超声诊断技术领域，且公开了一种辅助定位的超声诊断机构，包括超声诊断仪本体、壳体、升降机构、夹持机构、定位机构和限位机构，所述定位机构包括载板，所述超声诊断仪本体放置在载板上，所述载板内开设有槽体，槽体内活动连接有滑板，滑板的上表面固定连接有两个固定块，且固定块穿过载板。本发明不仅能够避免放置超声诊断仪在使用的过程中被碰掉出现损坏，提高了超声诊断仪使用的安全性，而且能够便于使用和收纳超声诊断仪，节省了时间，提高了超声诊断仪使用和收纳的效率，还能够通过万向轮进行移动，不需要工作人员手动搬运，节省了力气，提高了超声诊断机构移动的便捷性。CN115886865ACN115886865A权利要求书1/1页1.一种辅助定位的超声诊断机构，包括超声诊断仪本体（18）、壳体（1）、升降机构、夹持机构、定位机构和限位机构，其特征在于，所述定位机构包括载板（7），所述超声诊断仪本体（18）放置在载板（7）上，所述载板（7）内开设有槽体（38），槽体（38）内活动连接有滑板（37），滑板（37）的上表面固定连接有两个固定块（32），且固定块（32）穿过载板（7），两个所述固定块（32）的一侧均开设有滑口（35），滑口（35）内活动连接有卡块（34），卡块（34）的一侧固定连接有第三弹簧（36），且第三弹簧（36）与滑口（35）相固定，所述超声诊断仪本体（18）的两侧均开设有第二卡槽（17），且卡块（34）与第二卡槽（17）相活动连接，所述滑板（37）的上表面固定连接有多个凸块（33），且凸块（33）穿过载板（7）。2.根据权利要求1所述的一种辅助定位的超声诊断机构，其特征在于，所述升降机构包括两个滑块（27），所述壳体（1）的底部内壁开设有第二滑槽（25），两个所述滑块（27）均与第二滑槽（25）活动连接，所述第二滑槽（25）内活动连接有双向螺纹杆（29），且双向螺纹杆（29）穿过滑块（27）并与滑块（27）活动连接，两个所述滑块（27）的顶部均活动连接有连接杆（28），两个所述连接杆（28）一端活动连接有同一滑筒（30），滑筒（30）内活动连接有第二滑杆（26），且第二滑杆（26）穿过载板（7）与滑板（37）相固定，所述第二滑杆（26）的一侧固定连接有钢丝绳（31），且钢丝绳（31）穿过滑筒（30）与壳体（1）相固定。3.根据权利要求1所述的一种辅助定位的超声诊断机构，其特征在于，所述夹持机构包括两个伸缩杆（21），两个所述伸缩杆（21）分别固定连接在壳体（1）的两侧内壁，两个所述伸缩杆（21）的一端均固定连接有夹板（20），所述伸缩杆（21）的外侧套接有拉簧（22），且拉簧（22）的两端分别与夹板（20）和壳体（1）相固定。4.根据权利要求3所述的一种辅助定位的超声诊断机构，其特征在于，所述夹板（20）的一侧固定连接有橡胶垫（19），且橡胶垫（19）与夹板（20）等长。5.根据权利要求1所述的一种辅助定位的超声诊断机构，其特征在于，所述限位机构包括两个第二楔形块（23），所述壳体（1）的一侧固定连接有两个弹簧合页（3），两个所述弹簧合页（3）的一侧均固定连接有门板（4），两个所述第二楔形块（23）分别固定连接有在两个门板（4）的一侧。6.根据权利要求5所述的一种辅助定位的超声诊断机构，其特征在于，所述门板（4）的一侧固定连接有把手（5），所述壳体（1）的一侧活动连接有挡块（6）。7.根据权利要求1所述的一种辅助定位的超声诊断机构，其特征在于，所述壳体（1）的一侧外壁固定连接有套筒（8），套筒（8）内活动连接第一滑杆（10），第一滑杆（10）的顶端固定连接有拉把（9），所述第一滑杆（10）的一侧开设有第一滑槽（13），第一滑槽（13）内活动连接有第一楔形块（14），第一楔形块（14）的一侧固定连接有第一弹簧（12），且第一弹簧（12）与第一滑槽（13）相固定，所述套筒（8）的一侧内壁开设有第一卡槽（11），且第一楔形块（14）与第一卡槽（11）可活动连接。8.根据权利要求1所述的一种辅助定位的超声诊断机构，其特征在于，所述壳体（1）内固定连接有第一挡板（15）和第二挡板（16），且第一挡板（15）和第二挡板（16）相固定。9.
