【中考面对面】浙江省2015中考科学总复习 考点集训39 电学基本实验专题.doc

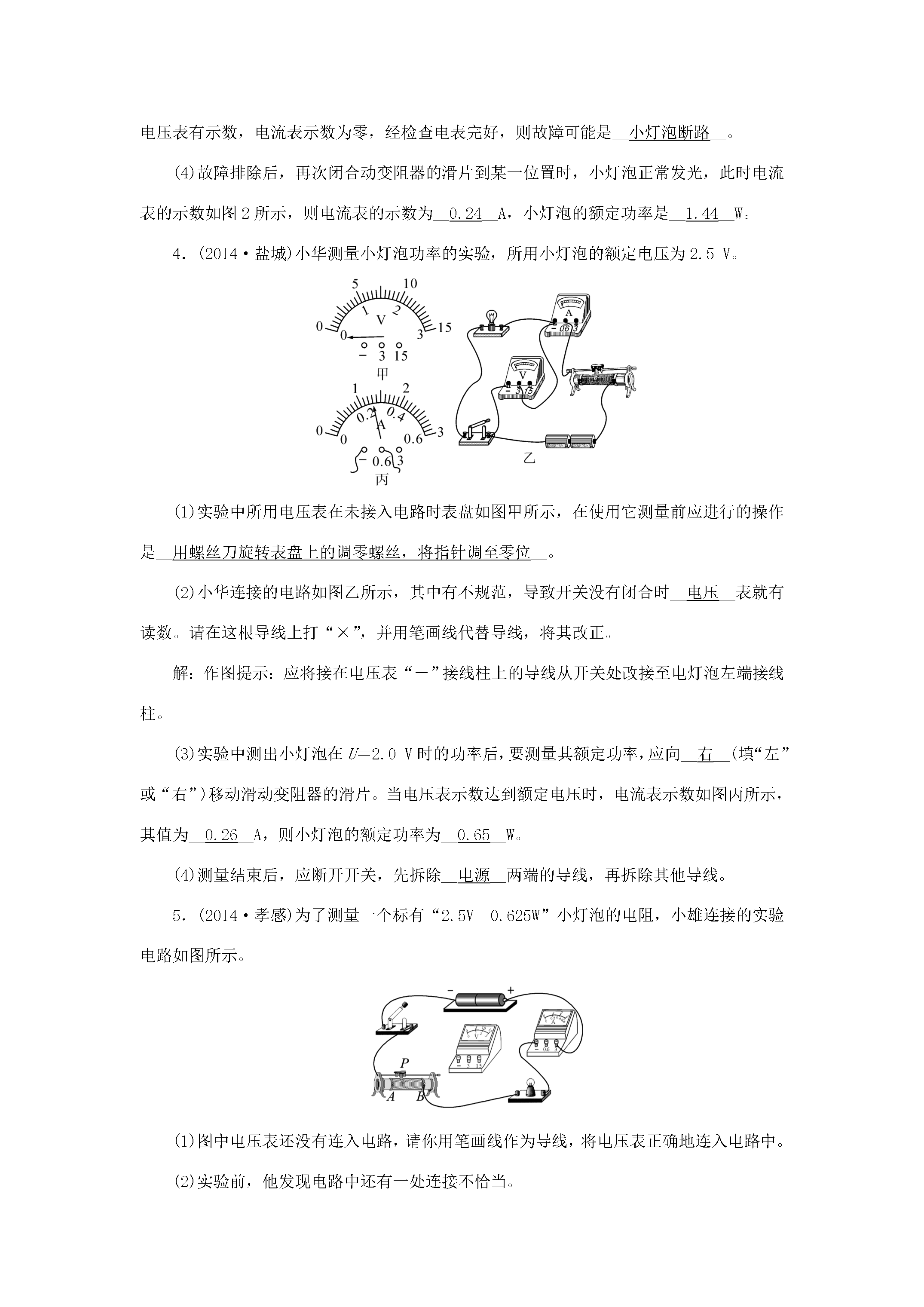

39电学基本实验1．(2014·黄冈)在“测量小灯泡正常发光时的电阻”的实验中选用电压恒为6V的电源额定电压“3.8V”的小灯泡。下图甲中是未连接完整的实验电路。(1)请你用笔画线代替导线将图甲所示的实物电路连接完整(要求：滑动变阻器的滑片P向A端移动时小灯泡变暗连线不能交叉)。解：(2)闭合开关后调节滑片P当电压表示数为__3.8__V时小灯泡正常发光。此时电流表的示数如上图乙所示则灯泡正常发光的电阻是__10__Ω。(3)若实验时上述电路中标有“15V”的接线柱已损坏且暂无条件修复。在不更换器材的情况下为了能继续完成实验你的方法是：__将电压表(0～3_V量程)并联到滑动变阻器的两端__。2．(2014·临沂)图甲是测量小灯泡额定功率部分实物连接图。其中电源电压为6V小灯泡额定电压是3.8V其灯丝电阻约为10Ω滑动变阻器标有“10Ω1A”字样电流表(0～0.6A、0～3A)电压表(0～3V、0～15V)。(1)请用笔画线代替导线把图甲实物连接图补充完整。(要求：滑片P向左移动时灯变亮且连线不得交叉)作图提示：电压表“15”接线柱连接灯泡右端接线柱灯泡右端接线柱连接滑动变阻器左下接线柱。(2)江涛连接好电路并按正确的顺序操作闭合开关后灯不亮聪明的江涛猜想：A．可能灯丝断了B．可能变阻器开路C．可能小灯泡短路请根据电表示数判断故障原因并将与故障对应的电表示数填入下表。猜想电流表示数/A电压表示数/V如果A成立06如果_C_成立0.60排除故障后变阻器滑片使小灯泡正常发光此时电流表示数如图乙所示则通过小灯泡的电流是__0.32__A小灯泡的额定功率为__1.216__W。3．(2014·泉州)小雨同学进行“测量小灯泡的电功率”实验现有器材：额定电压为6V的同规格小灯泡(电阻约为25Ω)若干个电压为12V的电源1个电流表、电压表、开关各1个规格分别为“20Ω1A”和“50Ω0.5A”的滑动变阻器各1个导线若干。(1)实验中应选择规格为“__50_Ω__0.5_A__”的滑动变阻器。(2)图1中已经连接了部分电路请用笔画线代替导线将电路连接完整。解：(3)小雨正确接好电路后闭合开关移动滑动变阻器的滑片发现小灯泡始终不亮电压表有示数电流表示数为零经检查电表完好则故障可能是__小灯泡断路__。(4)故障排除后再次闭合动变阻器的滑片到某一位置时小灯泡正常发光此时电流表的示数如图2所示则电流表的示数为__0.24__A小灯泡的额定功率是__1.44__W。4．(2014·盐城)小华测量小灯泡功率的实验所用小灯泡的额定电压为2.5V。(1)实验中所用电压表在未接入电路时表盘如图甲所示在使用它测量前应进行的操作是__用螺丝刀旋转表盘上的调零螺丝将指针调至零位__。(2)小华连接的电路如图乙所示其中有不规范导致开关没有闭合时__电压__表就有读数。请在这根导线上打“×”并用笔画线代替导线将其改正。解：作图提示：应将接在电压表“－”接线柱上的导线从开关处改接至电灯泡左端接线柱。(3)实验中测出小灯泡在U＝2.0V时的功率后要测量其额定功率应向__右__(填“左”或“右”)移动滑动变阻器的滑片。当电压表示数达到额定电压时电流表示数如图丙所示其值为__0.26__A则小灯泡的额定功率为__0.65__W。(4)测量结束后应断开开关先拆除__电源__两端的导线再拆除其他导线。5．(2014·孝感)为了测量一个标有“2.5V0.625W”小灯泡的电阻小雄连接的实验电路如图所示。(1)图中电压表还没有连入电路请你用笔画线作为导线将电压表正确地连入电路中。(2)实验前他发现电路中还有一处连接不恰当。(3)闭合开关前滑动变阻器的滑片P应处在__A__端。(选填“A”或“B”)(4)正确连接电路经检查分别测出了小灯泡两端的电压为1.5V、2V、2.5V计算出对应的电阻R1、R2、R3。然后用R1、R2、R3的平均值作为小灯泡两端电压为2V时的电阻。他的做法__不正确__。(填“正确”或“不正确”)(5)这个小灯泡在正常工作时的电阻为__10__Ω。【解析】(1)灯泡额定电压是2.5V电压表选0～3V把电压表并联在灯泡两端电路图如图所示：(2)由P＝UI可知灯泡额定电流：I＝eq\f(PU)＝eq\f(0.625W2.5V)＝0.25A电流表应选0～0.6A由图示可知电流表量程为0～3A量程电流表量程选择错误。(3)为保护电路闭合开关前滑片要置于A端。(4)灯泡电阻随温度变化而变化不同电压下的阻值不同把不同电压下的阻值作为平均值是错误的。(5)由I＝eq\f(UR)可知灯泡正常工作时的电阻：R＝eq\f(UI)＝eq\f(2.5V0.25
