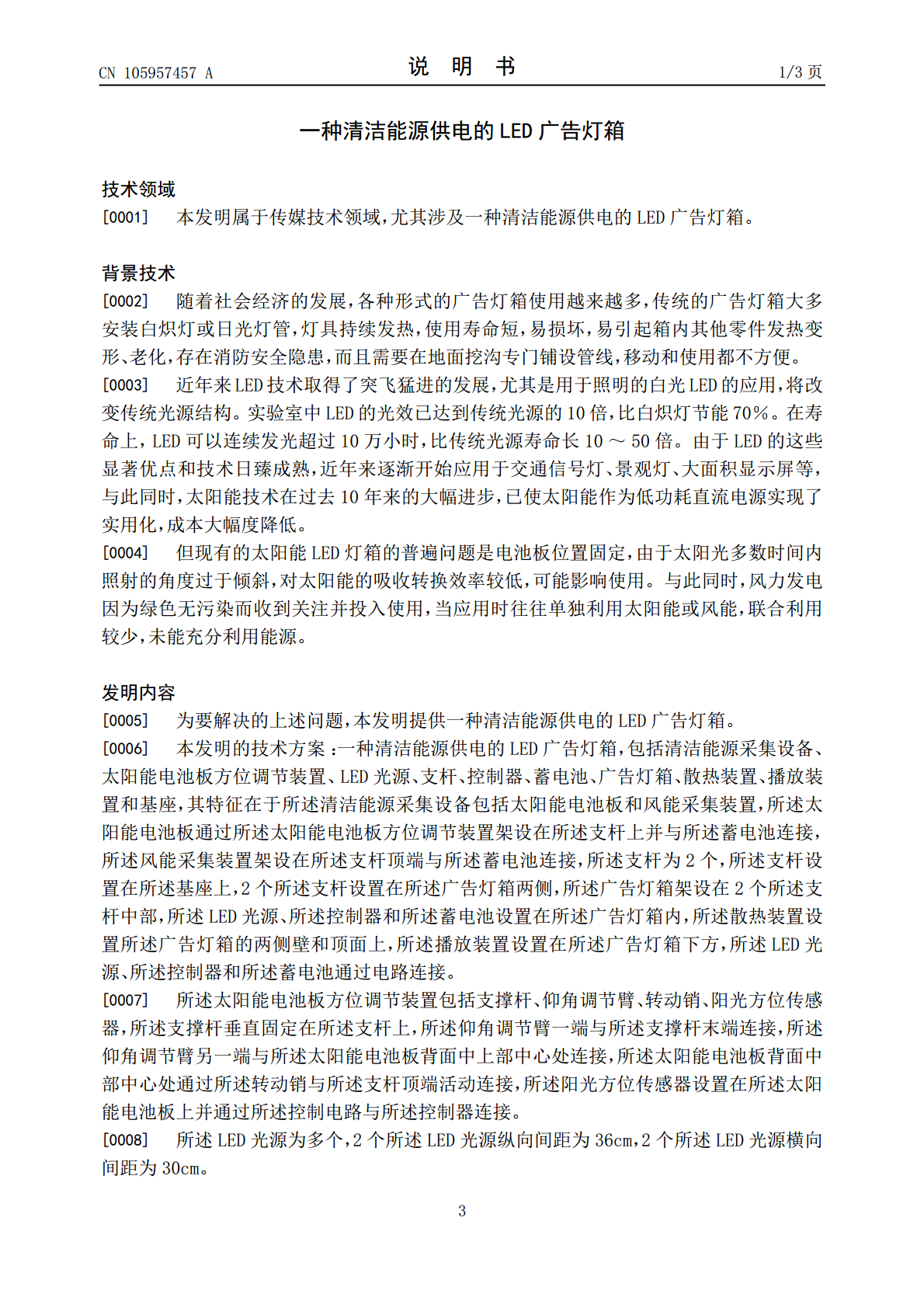

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105957457A(43)申请公布日2016.09.21(21)申请号201510916362.X(22)申请日2015.12.10(71)申请人天津中星互联科技有限公司地址300384天津市滨海新区天津华苑产业区梓苑路6号2幢221室(72)发明人张伟(74)专利代理机构天津诺德知识产权代理事务所(特殊普通合伙)12213代理人王同胜(51)Int.Cl.G09F13/04(2006.01)H02J7/35(2006.01)H02S20/30(2014.01)权利要求书1页说明书3页附图2页(54)发明名称一种清洁能源供电的LED广告灯箱(57)摘要本发明属于传媒技术领域，尤其涉及一种清洁能源供电的LED广告灯箱，清洁能源采集设备包括太阳能电池板和风能采集装置，太阳能电池板通过太阳能电池板方位调节装置架设在支杆上并与蓄电池连接，风能采集装置与蓄电池连接，支杆为2个，支杆设置在基座上，2个支杆设置在广告灯箱两侧，广告灯箱架设在2个支杆中部，LED光源、控制器和蓄电池设置在广告灯箱内，散热装置设置广告灯箱的两侧壁和顶面上，播放装置设置在广告灯箱下方，LED光源、控制器和蓄电池通过控制电路连接。本发明的有益效果：太阳能光伏发电、风能发电技术和LED技术科学地融入到广告灯箱中，节能环保，具有高度的可靠性，无需挖沟埋缆，且安装方便。CN105957457ACN105957457A权利要求书1/1页1.一种清洁能源供电的LED广告灯箱，包括清洁能源采集设备、太阳能电池板方位调节装置、LED光源、支杆、控制器、蓄电池、广告灯箱、散热装置、播放装置和基座，其特征在于所述清洁能源采集设备包括太阳能电池板和风能采集装置，所述太阳能电池板通过所述太阳能电池板方位调节装置架设在所述支杆上并与所述蓄电池连接，所述风能采集装置架设在所述支杆顶端与所述蓄电池连接，所述支杆为2个，所述支杆设置在所述基座上，2个所述支杆设置在所述广告灯箱两侧，所述广告灯箱架设在2个所述支杆中部，所述LED光源、所述控制器和所述蓄电池设置在所述广告灯箱内，所述散热装置设置所述广告灯箱的两侧壁和顶面上，所述播放装置设置在所述广告灯箱下方，所述LED光源、所述控制器和所述蓄电池通过控制线路连接。2.根据权利要求1的一种清洁能源供电的LED广告灯箱，其特征在于所述太阳能电池板方位调节装置包括支撑杆、仰角调节臂、转动销、阳光方位传感器，所述支撑杆垂直固定在所述支杆上，所述仰角调节臂一端与所述支撑杆末端连接，所述仰角调节臂另一端与所述太阳能电池板背面中上部中心处连接，所述太阳能电池板背面中部中心处通过所述转动销与所述支杆顶端活动连接，所述阳光方位传感器设置在所述太阳能电池板上并通过所述控制电路与所述控制器连接。3.根据权利要求1的一种清洁能源供电的LED广告灯箱，其特征在于所述LED光源为多个，2个所述LED光源纵向间距为36cm，2个所述LED光源横向间距为30cm。4.根据权利要求1的一种清洁能源供电的LED广告灯箱，其特征在于所述广告灯箱前方设置宣传栏。5.根据权利要求1的一种清洁能源供电的LED广告灯箱，其特征在于所述散热装置为排风扇。6.根据权利要求1的一种清洁能源供电的LED广告灯箱，其特征在于所述风能采集装置为风力发电机组，所述风力发电机组包括风轮、传动机构、齿轮变速箱、调速机构和发电机，所述风轮通过所述传动机构、所述齿轮变速箱和所述调速机构连接所述发电机。2CN105957457A说明书1/3页一种清洁能源供电的LED广告灯箱技术领域[0001]本发明属于传媒技术领域，尤其涉及一种清洁能源供电的LED广告灯箱。背景技术[0002]随着社会经济的发展，各种形式的广告灯箱使用越来越多，传统的广告灯箱大多安装白炽灯或日光灯管，灯具持续发热，使用寿命短，易损坏，易引起箱内其他零件发热变形、老化，存在消防安全隐患，而且需要在地面挖沟专门铺设管线，移动和使用都不方便。[0003]近年来LED技术取得了突飞猛进的发展，尤其是用于照明的白光LED的应用，将改变传统光源结构。实验室中LED的光效已达到传统光源的10倍，比白炽灯节能70％。在寿命上，LED可以连续发光超过10万小时，比传统光源寿命长10～50倍。由于LED的这些显著优点和技术日臻成熟，近年来逐渐开始应用于交通信号灯、景观灯、大面积显示屏等，与此同时，太阳能技术在过去10年来的大幅进步，已使太阳能作为低功耗直流电源实现了实用化，成本大幅度降低。[0004]但现有的太阳能LED灯箱的普遍问题是电池板位置固定，由于太阳光多数时间内照射的角度过于倾斜，对太阳能的吸收转换效率较低，可能影响使用。与此同时，风力发电因为绿色无污染而收到关注并投入使用，当应用
