一种防堵塞下水道塞.pdf

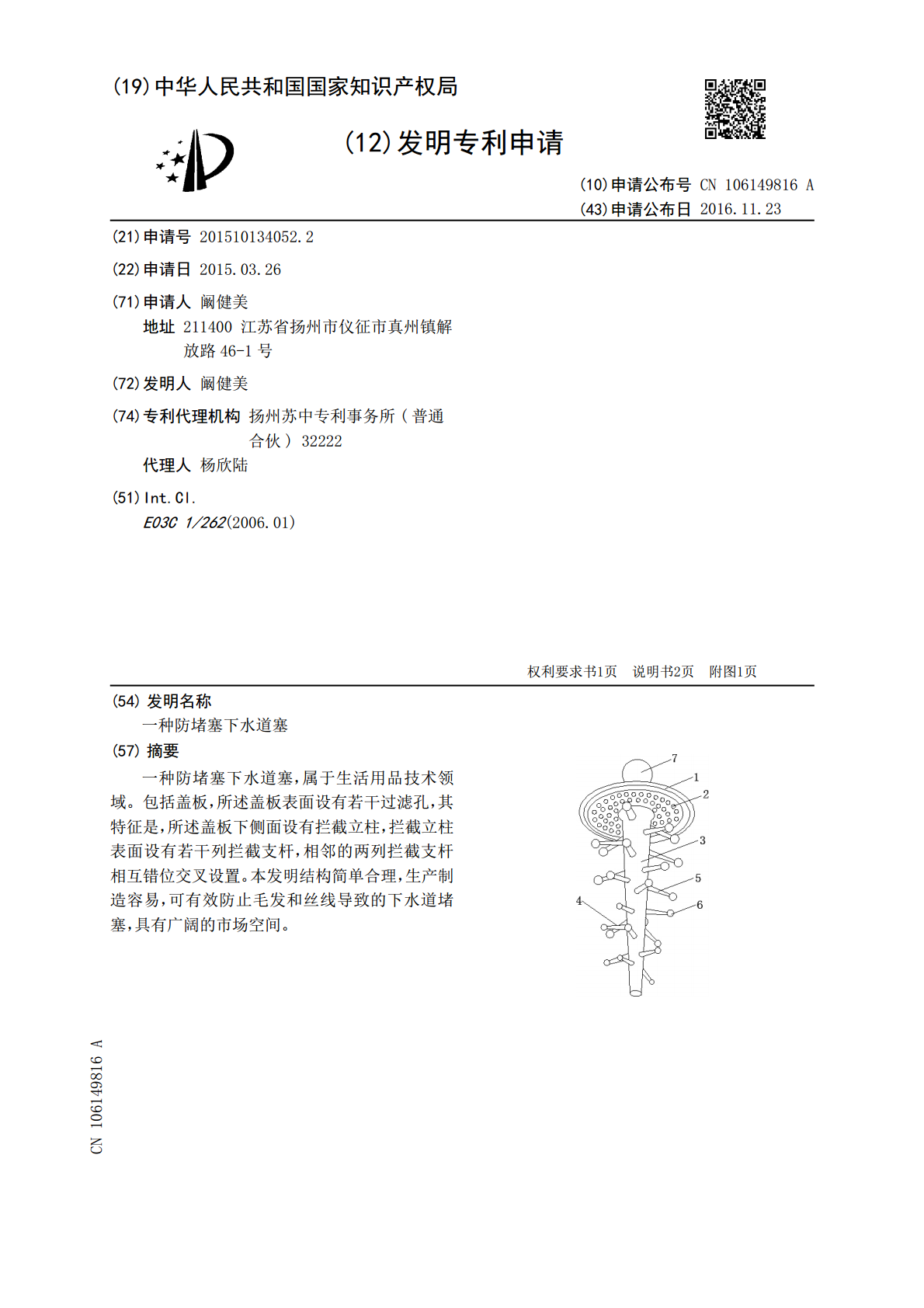

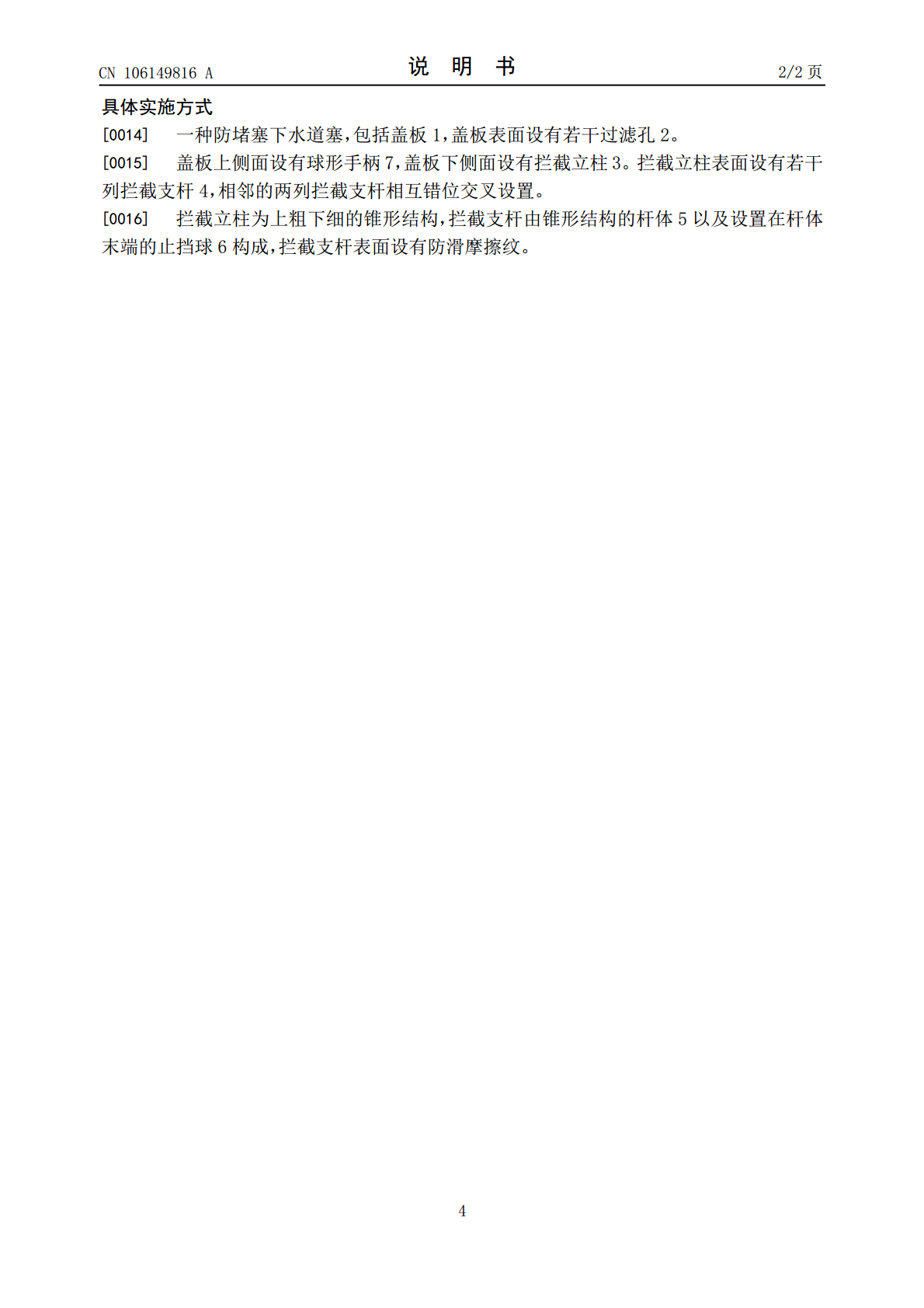

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106149816A(43)申请公布日2016.11.23(21)申请号201510134052.2(22)申请日2015.03.26(71)申请人阚健美地址211400江苏省扬州市仪征市真州镇解放路46-1号(72)发明人阚健美(74)专利代理机构扬州苏中专利事务所(普通合伙)32222代理人杨欣陆(51)Int.Cl.E03C1/262(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种防堵塞下水道塞(57)摘要一种防堵塞下水道塞，属于生活用品技术领域。包括盖板，所述盖板表面设有若干过滤孔，其特征是，所述盖板下侧面设有拦截立柱，拦截立柱表面设有若干列拦截支杆，相邻的两列拦截支杆相互错位交叉设置。本发明结构简单合理，生产制造容易，可有效防止毛发和丝线导致的下水道堵塞，具有广阔的市场空间。CN106149816ACN106149816A权利要求书1/1页1.一种防堵塞下水道塞，包括盖板（1），所述盖板表面设有若干过滤孔（2），其特征是，所述盖板下侧面设有拦截立柱（3），拦截立柱表面设有若干列拦截支杆（4），相邻的两列拦截支杆相互错位交叉设置。2.根据权利要求1所述的一种防堵塞下水道塞，其特征是，所述拦截立柱为上粗下细的锥形结构。3.根据权利要求1所述的一种防堵塞下水道塞，其特征是，所述拦截支杆由锥形结构的杆体（5）以及设置在杆体末端的止挡球（6）构成。4.根据权利要求1或3所述的一种防堵塞下水道塞，其特征是，所述拦截支杆表面设有防滑摩擦纹。5.根据权利要求1所述的一种防堵塞下水道塞，其特征是，所述盖板上侧面设有球形手柄（7）。2CN106149816A说明书1/2页一种防堵塞下水道塞技术领域[0001]本发明涉及一种下水道塞的结构，尤其是一种防堵塞下水道塞的结构，属于生活用品技术领域。背景技术[0002]在日常生活中常常发生下水道堵塞的问题，这给我们生活带来不少麻烦，头发、丝线是导致下水道堵塞的常见原因。头发、丝线造成的下水道堵塞多出现在淋浴房下水道以及浴缸、洗手间、洗脸盆的堵塞。[0003]下水道经过一段时间的使用，平时洗澡、洗头的掉落的毛发、丝线常常会挂在下水道管壁，长时间积累就形成头发、丝线与污垢混合，最终造成堵塞。[0004]此种情况在居民家庭、宾馆酒店的客房较为常见，理发店因经常有落发累积，更易于发生。即便安装了良好的地漏盖等防护设施，但因为地漏盖的孔径远远大于头发丝、丝线的直径，故不能起到有效的拦截头发、丝线的作用。发明内容[0005]本发明的目的是针对上述现有技术的不足，提供一种防堵塞下水道塞，能有效防止毛发、丝线引起的堵塞。[0006]本发明的目的是通过以下技术方案实现的：一种防堵塞下水道塞，包括盖板，所述盖板表面设有若干过滤孔，其特征是，所述盖板下侧面设有拦截立柱，拦截立柱表面设有若干列拦截支杆，相邻的两列拦截支杆相互错位交叉设置。[0007]所述拦截立柱为上粗下细的锥形结构。[0008]所述拦截支杆由锥形结构的杆体以及设置在杆体末端的止挡球构成。[0009]所述拦截支杆表面设有防滑摩擦纹。[0010]所述盖板上侧面设有球形手柄。[0011]本发明可作为淋浴房下水道以及浴缸、洗手间、洗脸盆的塞子，水流经过下水道塞时，拦截立柱上的拦截支杆可将水流中的毛发、丝线拦截住。由于截支杆由锥形杆体以及止挡球构成，且拦截支杆表面设有防滑摩擦纹，水流中的毛发和丝线流经下水道塞时，将挂在拦截支杆上，这样可有效防止下水道的堵塞。清理时只需捏住球形手柄，提起下水道塞，清除拦截支杆上的毛发和丝线，即可再次使用该下水道塞。[0012]本发明结构简单合理，生产制造容易，可有效防止毛发和丝线导致的下水道堵塞，具有广阔的市场空间。附图说明[0013]图1为本发明的结构示意图；图中：1盖板、2过滤孔、3拦截立柱、4拦截支杆、5杆体、6止挡球、7球形手柄。3CN106149816A说明书2/2页具体实施方式[0014]一种防堵塞下水道塞，包括盖板1，盖板表面设有若干过滤孔2。[0015]盖板上侧面设有球形手柄7，盖板下侧面设有拦截立柱3。拦截立柱表面设有若干列拦截支杆4，相邻的两列拦截支杆相互错位交叉设置。[0016]拦截立柱为上粗下细的锥形结构，拦截支杆由锥形结构的杆体5以及设置在杆体末端的止挡球6构成，拦截支杆表面设有防滑摩擦纹。4CN106149816A说明书附图1/1页图15
