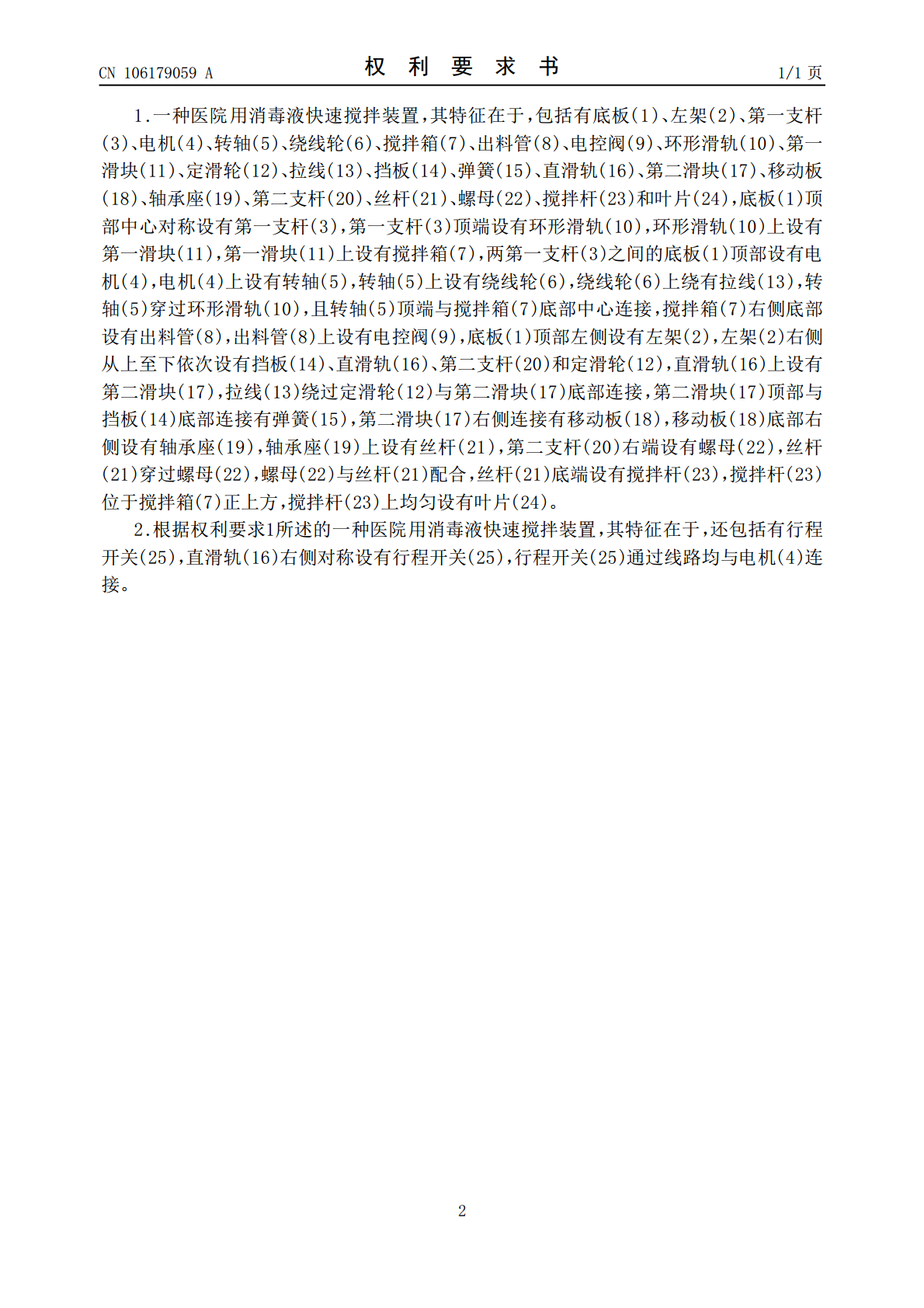

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106179059A(43)申请公布日2016.12.07(21)申请号201610681621.X(22)申请日2016.08.17(71)申请人岑溪市东正动力科技开发有限公司地址543200广西壮族自治区梧州市岑溪市广南路96号一楼(72)发明人关松生(74)专利代理机构北京华仲龙腾专利代理事务所(普通合伙)11548代理人李静(51)Int.Cl.B01F9/12(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种医院用消毒液快速搅拌装置(57)摘要本发明涉及一种医院用消毒液搅拌装置，尤其涉及一种医院用消毒液快速搅拌装置。本发明要解决的技术问题是提供一种搅拌均匀、搅拌速度快的医院用消毒液快速搅拌装置。为了解决上述技术问题，本发明提供了这样一种医院用消毒液快速搅拌装置，包括有底板、左架、第一支杆、电机、转轴、绕线轮、搅拌箱、出料管、电控阀、环形滑轨、第一滑块、定滑轮、拉线、挡板、弹簧、直滑轨、第二滑块、移动板、轴承座、第二支杆、丝杆、螺母、搅拌杆和叶片，底板顶部中心对称设有第一支杆，第一支杆顶端设有环形滑轨，环形滑轨上设有第一滑块，第一滑块上设有搅拌箱。本发明达到了搅拌均匀、搅拌速度快的效果。CN106179059ACN106179059A权利要求书1/1页1.一种医院用消毒液快速搅拌装置，其特征在于，包括有底板(1)、左架(2)、第一支杆(3)、电机(4)、转轴(5)、绕线轮(6)、搅拌箱(7)、出料管(8)、电控阀(9)、环形滑轨(10)、第一滑块(11)、定滑轮(12)、拉线(13)、挡板(14)、弹簧(15)、直滑轨(16)、第二滑块(17)、移动板(18)、轴承座(19)、第二支杆(20)、丝杆(21)、螺母(22)、搅拌杆(23)和叶片(24)，底板(1)顶部中心对称设有第一支杆(3)，第一支杆(3)顶端设有环形滑轨(10)，环形滑轨(10)上设有第一滑块(11)，第一滑块(11)上设有搅拌箱(7)，两第一支杆(3)之间的底板(1)顶部设有电机(4)，电机(4)上设有转轴(5)，转轴(5)上设有绕线轮(6)，绕线轮(6)上绕有拉线(13)，转轴(5)穿过环形滑轨(10)，且转轴(5)顶端与搅拌箱(7)底部中心连接，搅拌箱(7)右侧底部设有出料管(8)，出料管(8)上设有电控阀(9)，底板(1)顶部左侧设有左架(2)，左架(2)右侧从上至下依次设有挡板(14)、直滑轨(16)、第二支杆(20)和定滑轮(12)，直滑轨(16)上设有第二滑块(17)，拉线(13)绕过定滑轮(12)与第二滑块(17)底部连接，第二滑块(17)顶部与挡板(14)底部连接有弹簧(15)，第二滑块(17)右侧连接有移动板(18)，移动板(18)底部右侧设有轴承座(19)，轴承座(19)上设有丝杆(21)，第二支杆(20)右端设有螺母(22)，丝杆(21)穿过螺母(22)，螺母(22)与丝杆(21)配合，丝杆(21)底端设有搅拌杆(23)，搅拌杆(23)位于搅拌箱(7)正上方，搅拌杆(23)上均匀设有叶片(24)。2.根据权利要求1所述的一种医院用消毒液快速搅拌装置，其特征在于，还包括有行程开关(25)，直滑轨(16)右侧对称设有行程开关(25)，行程开关(25)通过线路均与电机(4)连接。2CN106179059A说明书1/3页一种医院用消毒液快速搅拌装置技术领域[0001]本发明涉及一种医院用消毒液搅拌装置，尤其涉及一种医院用消毒液快速搅拌装置。背景技术[0002]理想的消毒剂应具备杀菌谱广、杀菌能力强、作用速度快、稳定性好、毒性低、腐蚀性、刺激性小、易溶于水、对人和动物安全及价廉易得、对环境污染程度低等特点。今后有关科研、生产单位应根据市场需要从合成新化合物、溶媒选择、合理复配、生产工艺等多方位、多角度研发新型消毒剂，全面提高我国消毒剂的科技含量，在发展壮大消毒剂行业的同时，向社会提供更多更好的产品，满足疫病控制工作需要和市场需求，为人类造福。[0003]现有的医院用消毒液搅拌装置存在搅拌不均匀、搅拌速度慢的的缺点，因此亟需研发一种搅拌均匀、搅拌速度快的医院用消毒液快速搅拌装置。发明内容[0004](1)要解决的技术问题[0005]本发明为了克服医院用消毒液搅拌装置存在搅拌不均匀、搅拌速度慢的缺点，本发明要解决的技术问题是提供一种搅拌均匀、搅拌速度快的医院用消毒液快速搅拌装置。[0006](2)技术方案[0007]为了解决上述技术问题，本发明提供了这样一种医院用消毒液快速搅拌装置，包括有底板、左架、第一支杆、电机、转轴、绕线轮、搅拌箱、出料管、电控阀、环形滑轨、第一滑块、定滑轮、拉线、挡板、弹簧、直滑轨、第二滑块、移动板、轴承座、第二支杆、丝
