一种农业用水高效净水装置.pdf

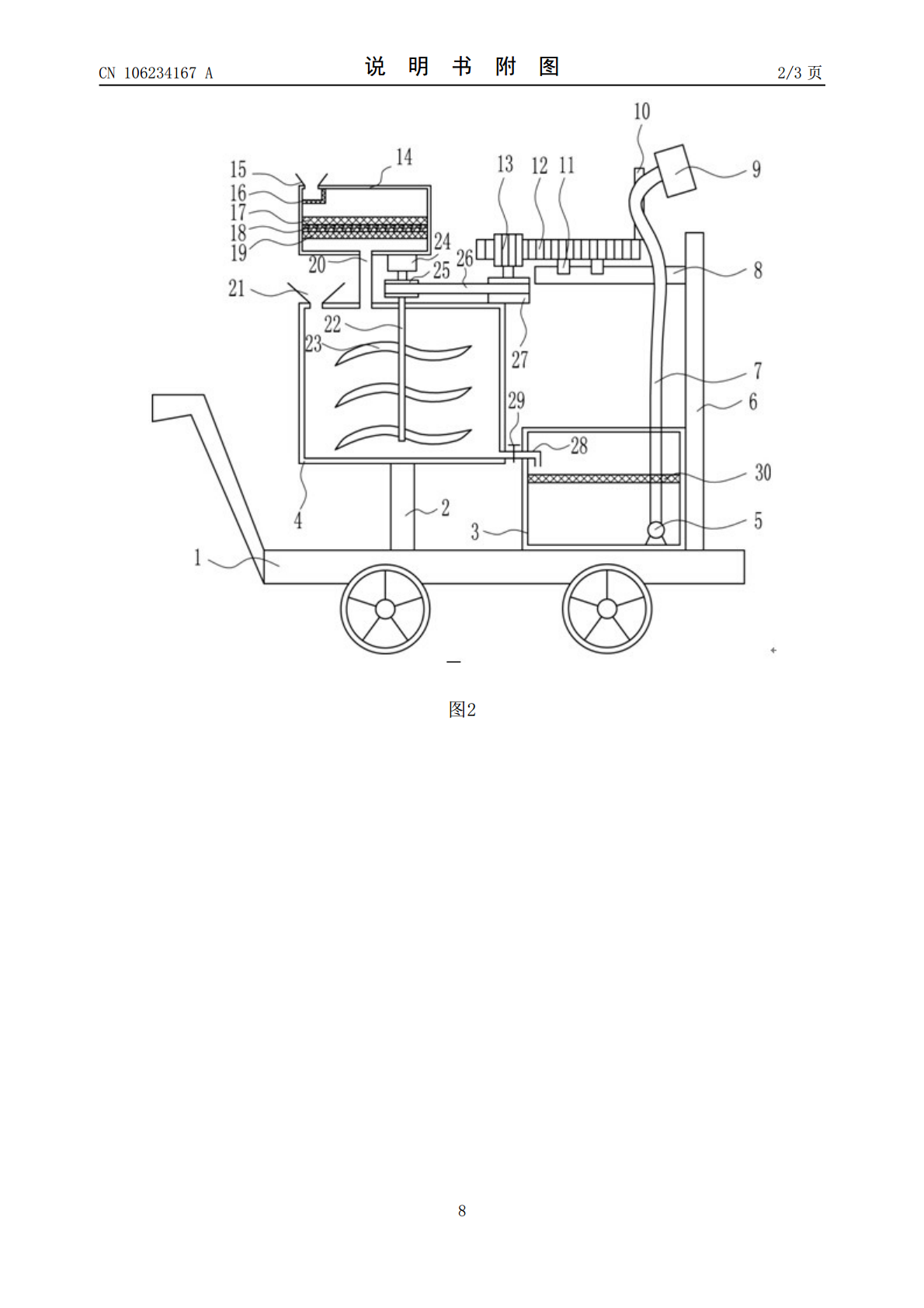

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106234167A(43)申请公布日2016.12.21(21)申请号201610774380.3(22)申请日2016.08.31(71)申请人惠州市惠阳区镇隆山顶村荔枝专业合作社地址516000广东省惠州市惠阳区镇隆镇山顶村荔景山庄(72)发明人李海珍(74)专利代理机构广州粤高专利商标代理有限公司44102代理人谭映华(51)Int.Cl.A01G25/09(2006.01)C02F9/00(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种农业用水高效净水装置(57)摘要本发明涉及一种净水装置，尤其涉及一种农业用水高效净水装置。本发明要解决的技术问题是提供一种操作简单、省时省力、移动方便的农业用水高效净水装置。为了解决上述技术问题，本发明提供了这样一种农业用水高效净水装置，包括有推车、支杆、水箱、搅拌箱、水泵、右支架、软管、滑轨、喷头、固定板、滑块、齿条、齿轮、过滤箱、第一进料斗、第一滤网、颗粒活性炭滤芯、净化介质、精密压缩活性炭滤芯、第一出水管、第二进料斗、转杆、搅拌叶片、电机、小皮带轮、平皮带、大皮带轮、第二出水管和阀门。本发明达到了操作简单、省时省力、移动方便的效果，净水方便快捷，还可以对农作物进行喷洒灌溉。CN106234167ACN106234167A权利要求书1/1页1.一种农业用水高效净水装置，其特征在于，包括有推车（1）、支杆（2）、水箱（3）、搅拌箱（4）、水泵（5）、右支架（6）、软管（7）、滑轨（8）、喷头（9）、固定板（10）、滑块（11）、齿条（12）、齿轮（13）、过滤箱（14）、第一进料斗（15）、第一滤网（16）、颗粒活性炭滤芯（17）、净化介质（18）、精密压缩活性炭滤芯（19）、第一出水管（20）、第二进料斗（21）、转杆（22）、搅拌叶片（23）、电机（24）、小皮带轮（25）、平皮带（26）、大皮带轮（27）、第二出水管（28）和阀门（29），推车（1）上从左至右依次设有支杆（2）、水箱（3）和右支架（6），支杆（2）顶部设有搅拌箱（4），搅拌箱（4）右侧底部设有第二出水管（28），第二出水管（28）上设有阀门（29），第二出水管（28）伸入到水箱（3）内，搅拌箱（4）顶部左侧和有第二进料管，搅拌箱（4）上方设有过滤箱（14），过滤箱（14）底部与搅拌箱（4）之间连接有第一出水管（20），过滤箱（14）左侧顶部设有第一进料管，第一进料管下方设有第一滤网（16），过滤箱（14）内从上至下依次设有颗粒活性炭滤芯（17）、净化介质（18）和精密压缩活性炭滤芯（19），过滤箱（14）外底部右侧设有电机（24），电机（24）的输出轴上连接有小皮带轮（25），小皮带轮（25）底部连接有转杆（22），转杆（22）伸入到搅拌箱（4）内，转杆（22）上均匀间隔设底部连接有转杆（22），转杆（22）伸入到搅拌箱（4）内，转杆（22）上均匀间隔设有搅拌叶片（23），搅拌箱（4）顶部右侧设有大皮带轮（27），小皮带轮（25）和大皮带轮（27）之间连接有平皮带（26），大皮带轮（27）顶部设有齿轮（13），右支架（6）上部左侧设有滑轨（8），滑轨（8）上滑动式设有滑块（11），滑块（11）顶部设有齿条（12），齿轮（13）与齿条（12）啮合，水箱（3）内底部设有水泵（5），水泵（5）上设有软管（7），齿条（12）顶部右端设有固定板（10），固定板（10）顶端设有喷头（9），喷头（9）与软管（7）连接。2.根据权利要求1所述的一种农业用水高效净水装置，其特征在于，还包括有第二滤网（30），水箱（3）内设有第二滤网（30）。3.根据权利要求1所述的一种农业用水高效净水装置，其特征在于，还包括有单向阀（31），第一出水管（20）内设有单向阀（31）。4.根据权利要求1所述的一种农业用水高效净水装置，其特征在于，第一滤网（16）为不锈钢。5.根据权利要求1所述的一种农业用水高效净水装置，其特征在于，右支架（6）材质为Q235钢。6.根据权利要求1所述的一种农业用水高效净水装置，其特征在于，搅拌杆为S形。2CN106234167A说明书1/4页一种农业用水高效净水装置技术领域[0001]本发明涉及一种净水装置，尤其涉及一种农业用水高效净水装置。背景技术[0002]农业是利用动植物的生长发育规律，通过人工培育来获得产品的产业。农业是指国民经济中一个重要产业部门，农业是以土地资源为生产对象的部门，它是通过培育动植物产品从而生产食品及工业原料的产业。农业属于第一产业，研究农业的科学是农学。农业的劳动对象是有生命的动植物，获得的产品是动植物本身。农业提供支撑国民经济建设与发展的基础产品。[0003]净水是指对受污染不符合生活和
