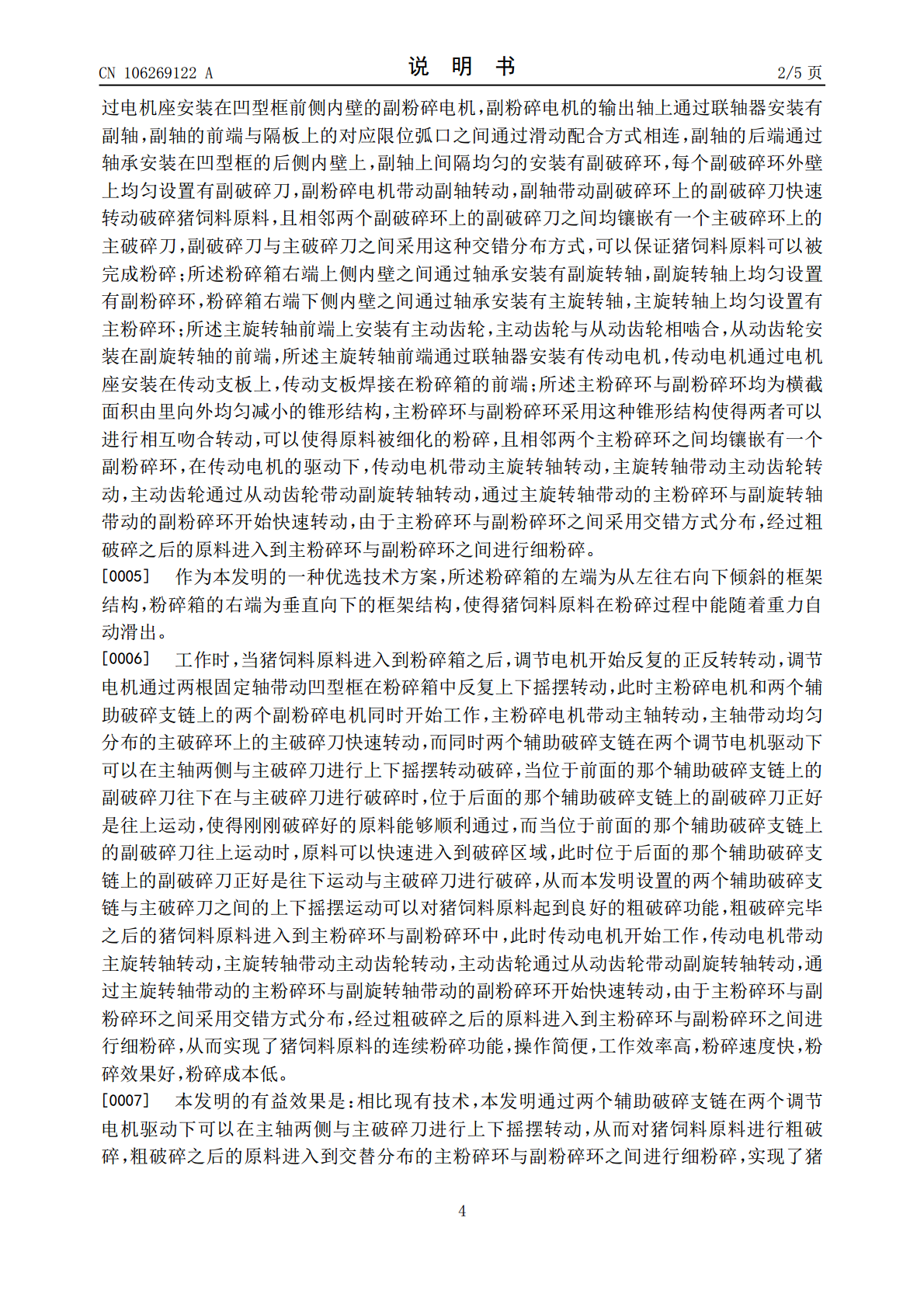

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106269122A(43)申请公布日2017.01.04(21)申请号201610847145.4(22)申请日2016.09.25(71)申请人潘春燕地址312500浙江省绍兴市新昌县儒岙镇南山村王渡溪25号(72)发明人潘春燕(51)Int.Cl.B02C18/14(2006.01)B02C18/24(2006.01)B02C18/18(2006.01)B02C18/20(2006.01)A23N17/00(2006.01)权利要求书1页说明书5页附图3页(54)发明名称一种猪饲料连续自动粉碎机(57)摘要本发明涉及一种猪饲料连续自动粉碎机,包括四根粉碎支杆，四根粉碎支杆的上端焊接有粉碎箱，所述的粉碎箱左端设置有左端为开口结构的凹型框，凹型框的前后两端对称焊接有两根固定轴，两根固定轴均与粉碎箱的两个内壁之间均通过轴承相连，位于粉碎箱前端的固定轴上通过联轴器安装有调节电机，调节电机通过电机座安装在调节支板上，调节支板焊接在粉碎箱的前端面上，调节电机通过两根固定轴带动凹型框在粉碎箱中转动；所述凹型框的前侧内壁中部通过电机座安装有主粉碎电机。本发明可以解决现有猪饲料加工工艺存在的操作复杂、粉碎速度慢、粉碎效果差、粉碎成本高和工作效率低下难难题，可以实现猪饲料原料的连续粉碎功能。CN106269122ACN106269122A权利要求书1/1页1.一种猪饲料连续自动粉碎机,其特征在于：包括四根粉碎支杆(31)，四根粉碎支杆(31)的上端焊接有粉碎箱(32)，所述的粉碎箱(32)左端设置有左端为开口结构的凹型框(33)，凹型框(33)的前后两端对称焊接有两根固定轴(34)，两根固定轴(34)均与粉碎箱(32)的两个内壁之间均通过轴承相连，位于粉碎箱(32)前端的固定轴(34)上通过联轴器安装有调节电机(35)，调节电机(35)通过电机座安装在调节支板(36)上，调节支板(36)焊接在粉碎箱(32)的前端面上；所述凹型框(33)的前侧内壁中部通过电机座安装有主粉碎电机(37)，主粉碎电机(37)的输出轴上通过联轴器安装有主轴(38)，主轴(38)的前端通过轴承安装在隔板(39)上，隔板(39)下端焊接在粉碎箱(32)内壁上，主轴(38)的后端通过轴承安装在凹型框(33)的后侧内壁上，主轴(38)上间隔均匀的设置有主破碎环(310)，且每个主破碎环(310)外壁上均匀设置有主破碎刀(311)，所述凹型框(33)的内壁两端对称安装有两个辅助破碎支链(312)，所述隔板(39)两侧对称设置有两个限位弧口(39a)，两个限位弧口(39a)与两个辅助破碎支链(312)之间分别通过滑动配合方式相连；所述粉碎箱(32)右端上侧内壁之间通过轴承安装有副旋转轴(313)，副旋转轴(313)上均匀设置有副粉碎环(314)，粉碎箱(32)右端下侧内壁之间通过轴承安装有主旋转轴(315)，主旋转轴(315)上均匀设置有主粉碎环(316)；所述主旋转轴(315)前端上安装有主动齿轮(317)，主动齿轮(317)与从动齿轮(318)相啮合，从动齿轮(318)安装在副旋转轴(313)的前端，所述主旋转轴(315)前端通过联轴器安装有传动电机(319)，传动电机(319)通过电机座安装在传动支板(320)上，传动支板(320)焊接在粉碎箱(32)的前端；所述辅助破碎支链(312)包括通过电机座安装在凹型框(33)前侧内壁的副粉碎电机(3121)，副粉碎电机(3121)的输出轴上通过联轴器安装有副轴(3122)，副轴(3122)的前端与隔板(39)上的对应限位弧口(39a)之间通过滑动配合方式相连，副轴(3122)的后端通过轴承安装在凹型框(33)的后侧内壁上，副轴(3122)上间隔均匀的安装有副破碎环(3123)，每个副破碎环(3123)外壁上均匀设置有副破碎刀(3124)，且相邻两个副破碎环(3123)上的副破碎刀(3124)之间均镶嵌有一个主破碎环(310)上的主破碎刀(311)。2.根据权利要求1所述的一种猪饲料连续自动粉碎机，其特征在于：所述粉碎箱(32)的左端为从左往右向下倾斜的框架结构，粉碎箱(32)的右端为垂直向下的框架结构。3.根据权利要求1所述的一种猪饲料连续自动粉碎机，其特征在于：所述主粉碎环(316)与副粉碎环(314)均为横截面积由里向外均匀减小的锥形结构，且相邻两个主粉碎环(316)之间均镶嵌有一个副粉碎环(314)。2CN106269122A说明书1/5页一种猪饲料连续自动粉碎机技术领域[0001]本发明涉及饲料加工设备，具体的说是一种猪饲料连续自动粉碎机。背景技术[0002]现有猪饲料加工工艺主要分为原料清理工序、原料粉碎工序、配料混合工序、制粒工序、膨化工
