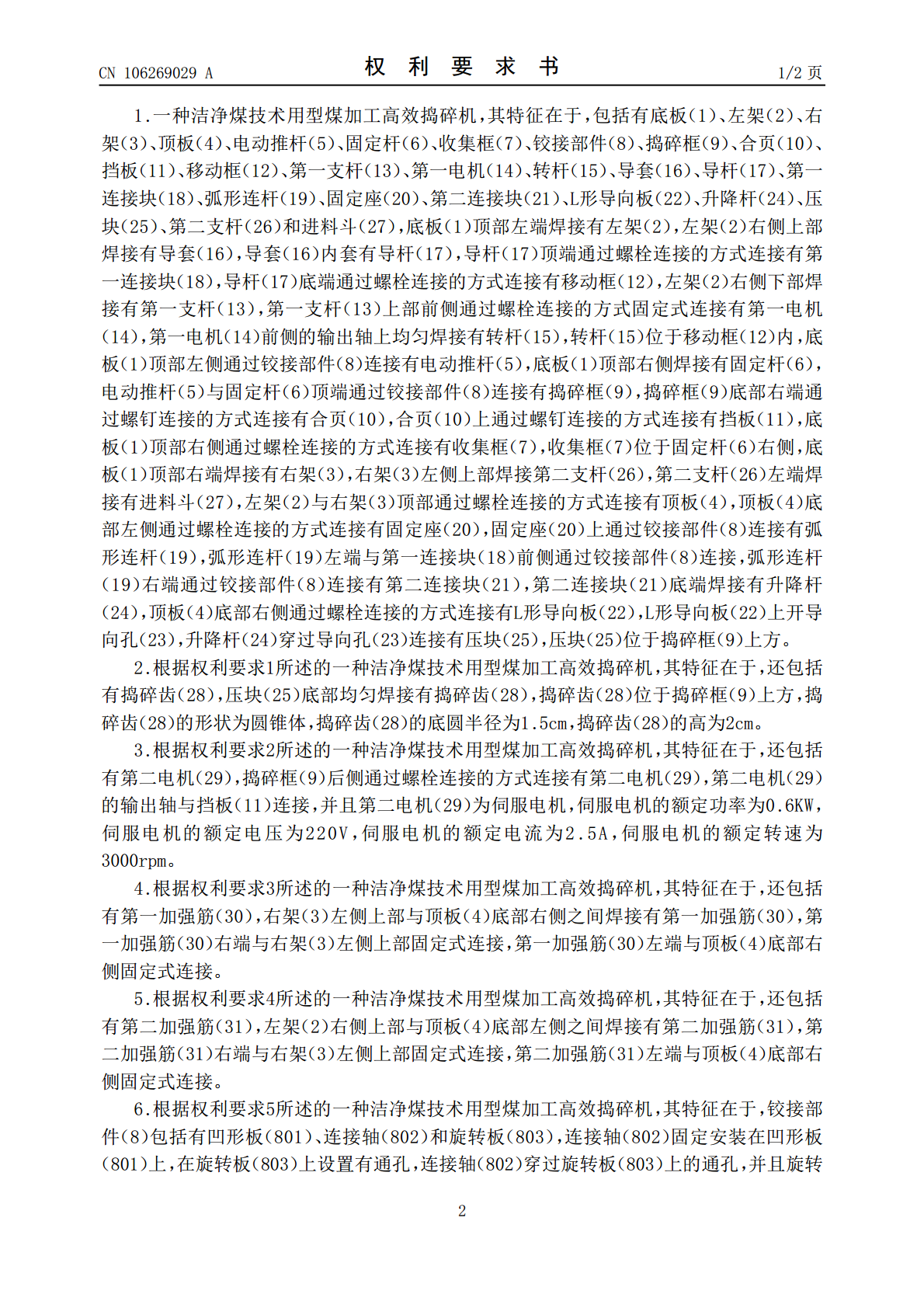

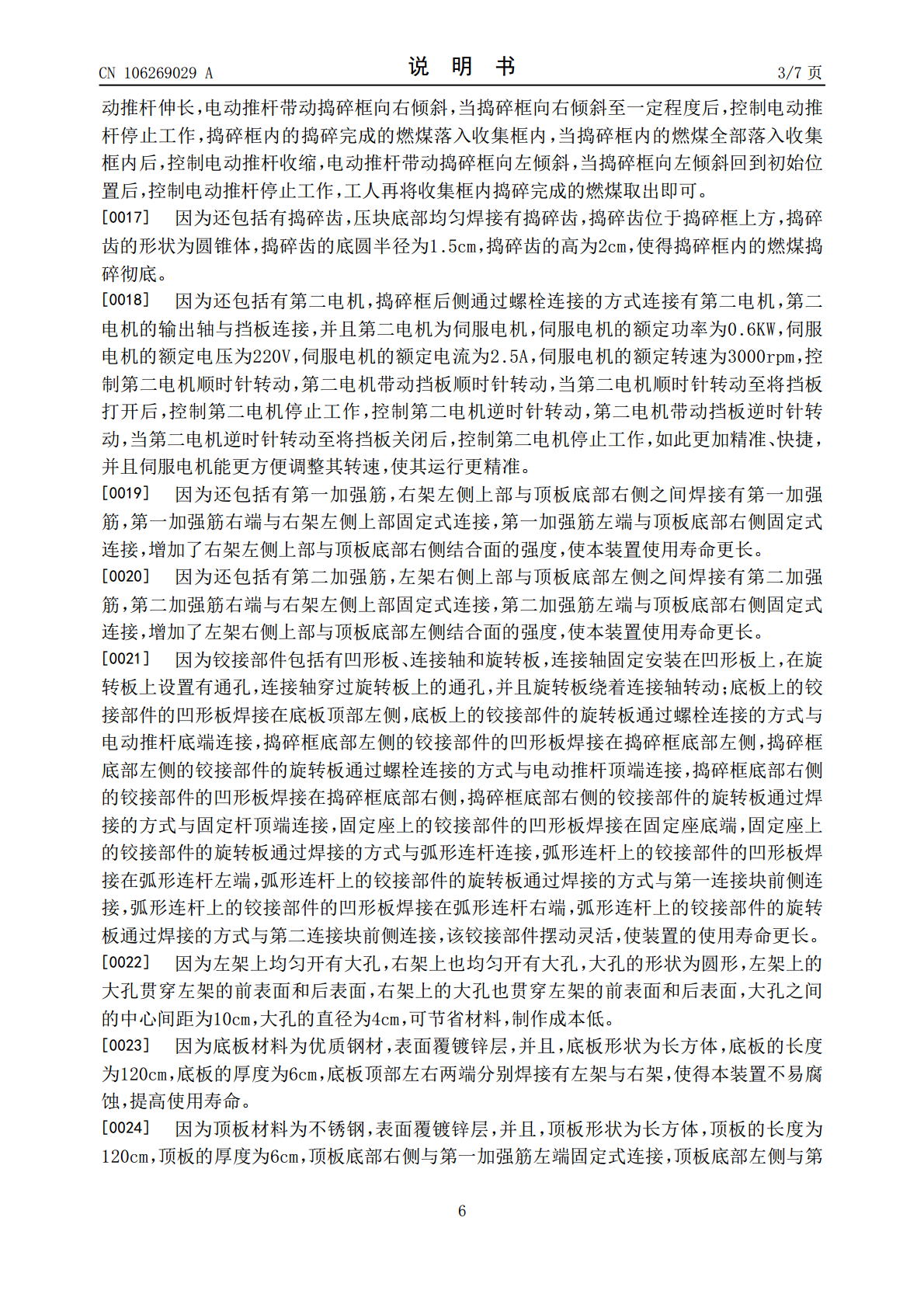

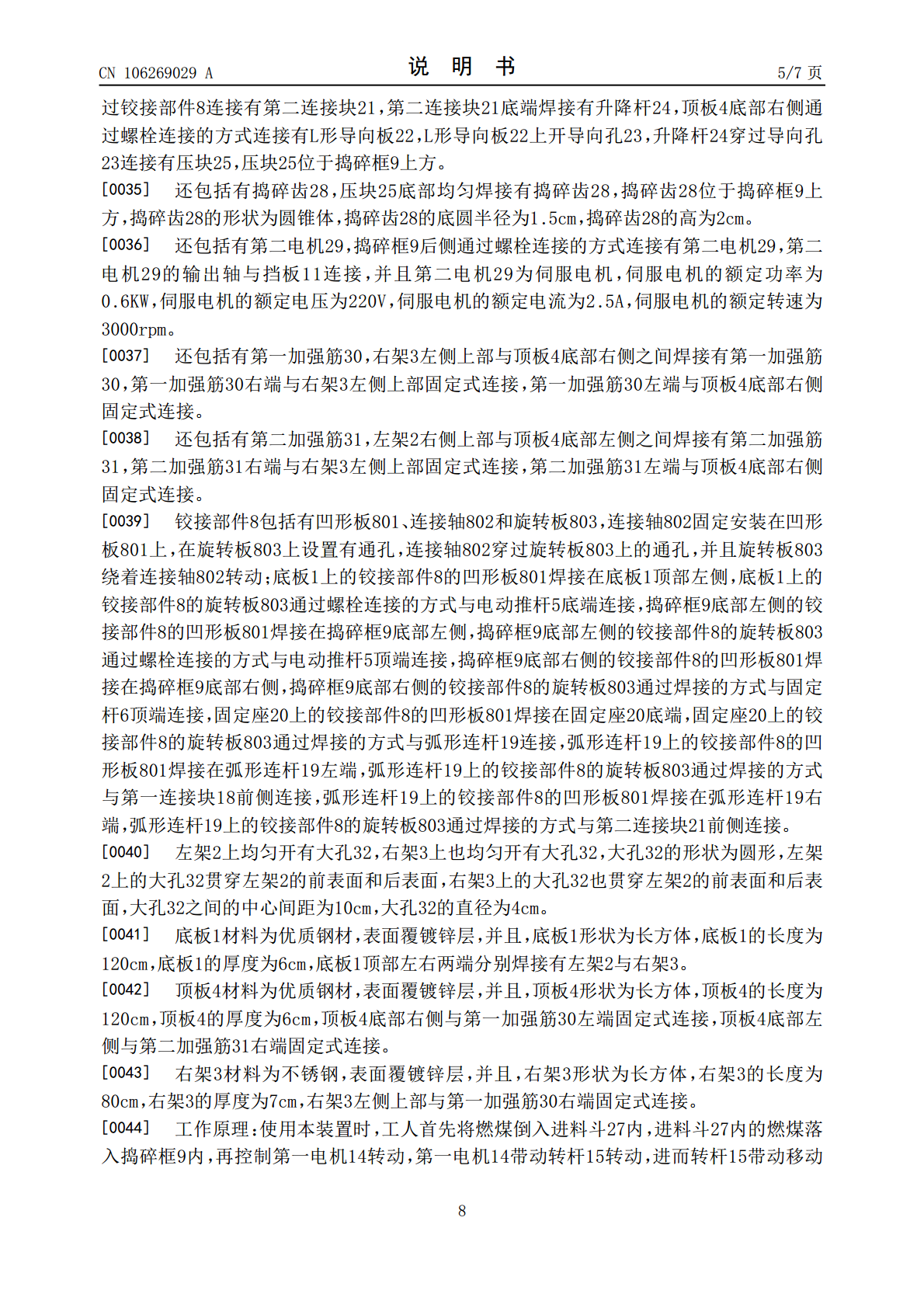

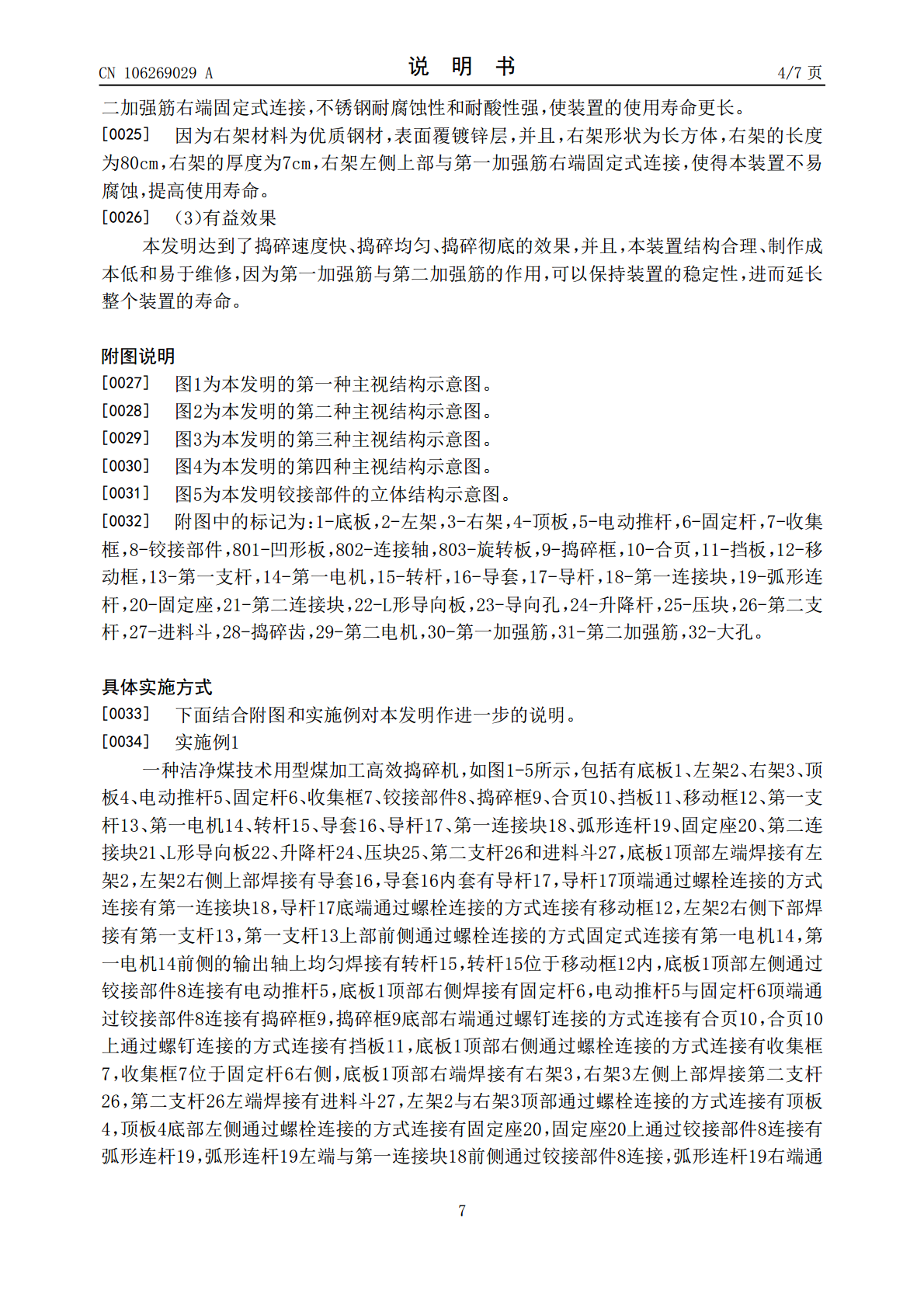

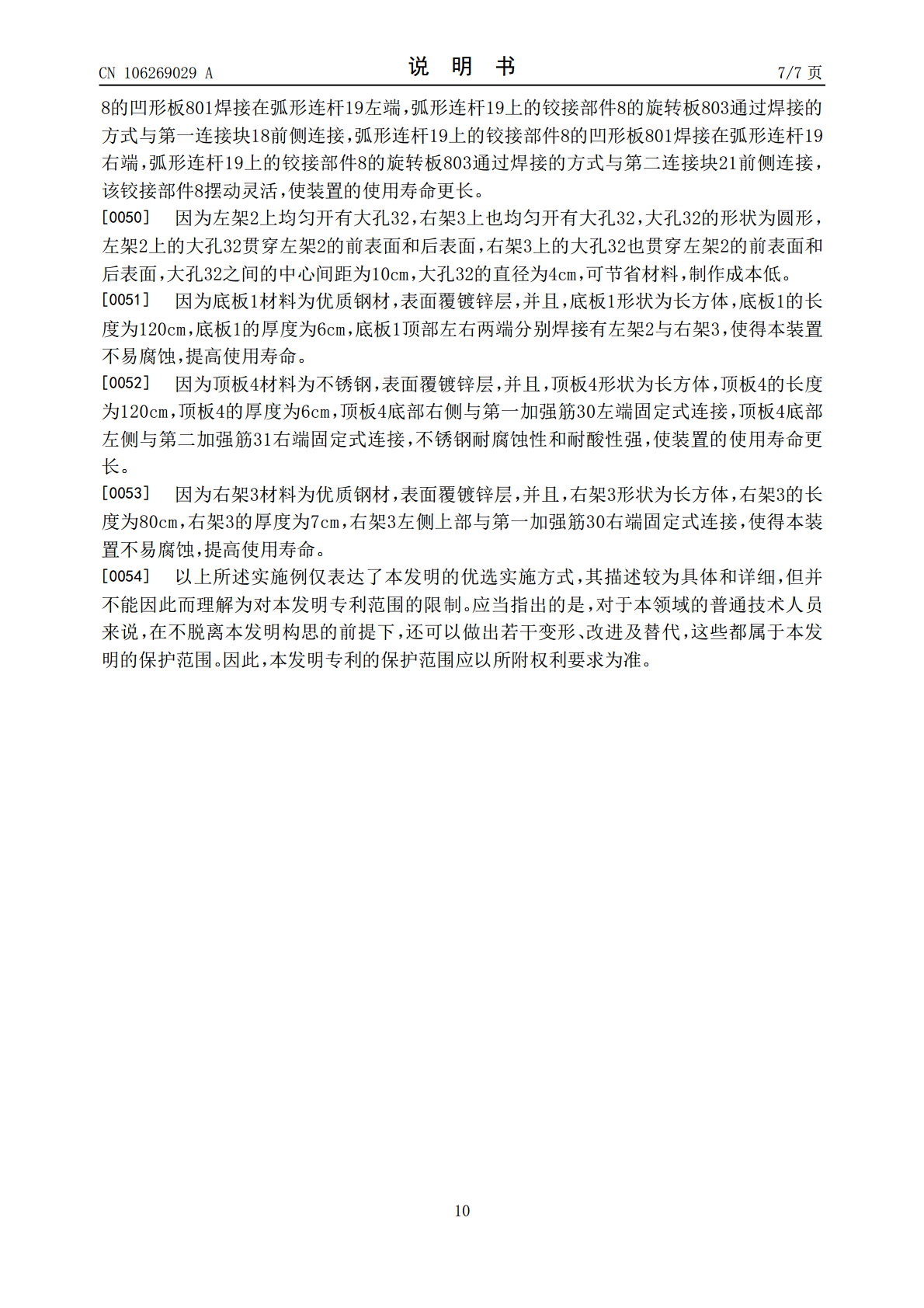

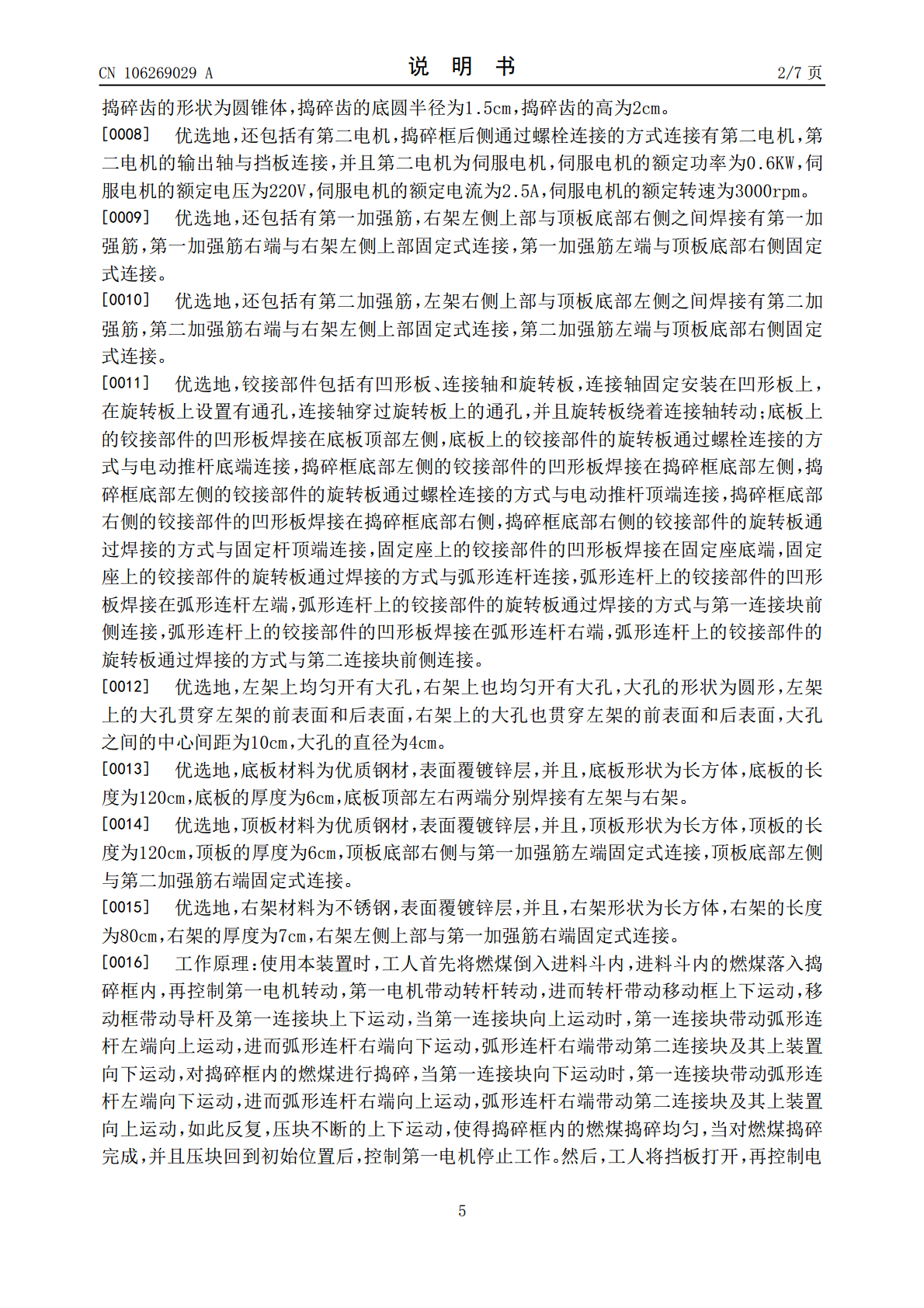

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106269029A(43)申请公布日2017.01.04(21)申请号201610897509.X(22)申请日2016.10.15(71)申请人荆门派大星物联网信息服务有限公司地址448000湖北省荆门市掇刀区汉正街1幢1层102号(72)发明人刘小波(51)Int.Cl.B02C1/00(2006.01)B02C23/00(2006.01)权利要求书2页说明书7页附图5页(54)发明名称一种洁净煤技术用型煤加工高效捣碎机(57)摘要本发明属于一种洁净煤技术领域，尤其涉及一种洁净煤技术用型煤加工高效捣碎机。本发明要解决的技术问题是提供一种捣碎速度快、捣碎均匀、捣碎彻底的洁净煤技术用型煤加工高效捣碎机。为了解决上述技术问题，本发明提供了这样一种洁净煤技术用型煤加工高效捣碎机，包括有底板、左架、右架、顶板、电动推杆、固定杆、收集框、铰接部件、捣碎框、合页、挡板、移动框、第一支杆等；底板顶部左端焊接有左架，左架右侧上部焊接有导套，导套内套有导杆。本发明达到了捣碎速度快、捣碎均匀、捣碎彻底的效果。CN106269029ACN106269029A权利要求书1/2页1.一种洁净煤技术用型煤加工高效捣碎机，其特征在于，包括有底板（1）、左架（2）、右架（3）、顶板（4）、电动推杆（5）、固定杆（6）、收集框（7）、铰接部件（8）、捣碎框（9）、合页（10）、挡板（11）、移动框（12）、第一支杆（13）、第一电机（14）、转杆（15）、导套（16）、导杆（17）、第一连接块（18）、弧形连杆（19）、固定座（20）、第二连接块（21）、L形导向板（22）、升降杆（24）、压块（25）、第二支杆（26）和进料斗（27），底板（1）顶部左端焊接有左架（2），左架（2）右侧上部焊接有导套（16），导套（16）内套有导杆（17），导杆（17）顶端通过螺栓连接的方式连接有第一连接块（18），导杆（17）底端通过螺栓连接的方式连接有移动框（12），左架（2）右侧下部焊接有第一支杆（13），第一支杆（13）上部前侧通过螺栓连接的方式固定式连接有第一电机（14），第一电机（14）前侧的输出轴上均匀焊接有转杆（15），转杆（15）位于移动框（12）内，底板（1）顶部左侧通过铰接部件（8）连接有电动推杆（5），底板（1）顶部右侧焊接有固定杆（6），电动推杆（5）与固定杆（6）顶端通过铰接部件（8）连接有捣碎框（9），捣碎框（9）底部右端通过螺钉连接的方式连接有合页（10），合页（10）上通过螺钉连接的方式连接有挡板（11），底板（1）顶部右侧通过螺栓连接的方式连接有收集框（7），收集框（7）位于固定杆（6）右侧，底板（1）顶部右端焊接有右架（3），右架（3）左侧上部焊接第二支杆（26），第二支杆（26）左端焊接有进料斗（27），左架（2）与右架（3）顶部通过螺栓连接的方式连接有顶板（4），顶板（4）底部左侧通过螺栓连接的方式连接有固定座（20），固定座（20）上通过铰接部件（8）连接有弧形连杆（19），弧形连杆（19）左端与第一连接块（18）前侧通过铰接部件（8）连接，弧形连杆（19）右端通过铰接部件（8）连接有第二连接块（21），第二连接块（21）底端焊接有升降杆（24），顶板（4）底部右侧通过螺栓连接的方式连接有L形导向板（22），L形导向板（22）上开导向孔（23），升降杆（24）穿过导向孔（23）连接有压块（25），压块（25）位于捣碎框（9）上方。2.根据权利要求1所述的一种洁净煤技术用型煤加工高效捣碎机，其特征在于，还包括有捣碎齿（28），压块（25）底部均匀焊接有捣碎齿（28），捣碎齿（28）位于捣碎框（9）上方，捣碎齿（28）的形状为圆锥体，捣碎齿（28）的底圆半径为1.5cm，捣碎齿（28）的高为2cm。3.根据权利要求2所述的一种洁净煤技术用型煤加工高效捣碎机，其特征在于，还包括有第二电机（29），捣碎框（9）后侧通过螺栓连接的方式连接有第二电机（29），第二电机（29）的输出轴与挡板（11）连接，并且第二电机（29）为伺服电机，伺服电机的额定功率为0.6KW，伺服电机的额定电压为220V，伺服电机的额定电流为2.5A，伺服电机的额定转速为3000rpm。4.根据权利要求3所述的一种洁净煤技术用型煤加工高效捣碎机，其特征在于，还包括有第一加强筋（30），右架（3）左侧上部与顶板（4）底部右侧之间焊接有第一加强筋（30），第一加强筋（30）右端与右架（3）左侧上部固定式连接，第一加强筋（30）左端与顶板（4）底部右侧固定式连接。5.根据权利要求4所述的一种洁净煤技术用型煤加工高效捣碎机，其特征在于，还包括有第二加强筋（31），左架（2）右侧上部与顶板（4）底部左
