一种高枝剪.pdf

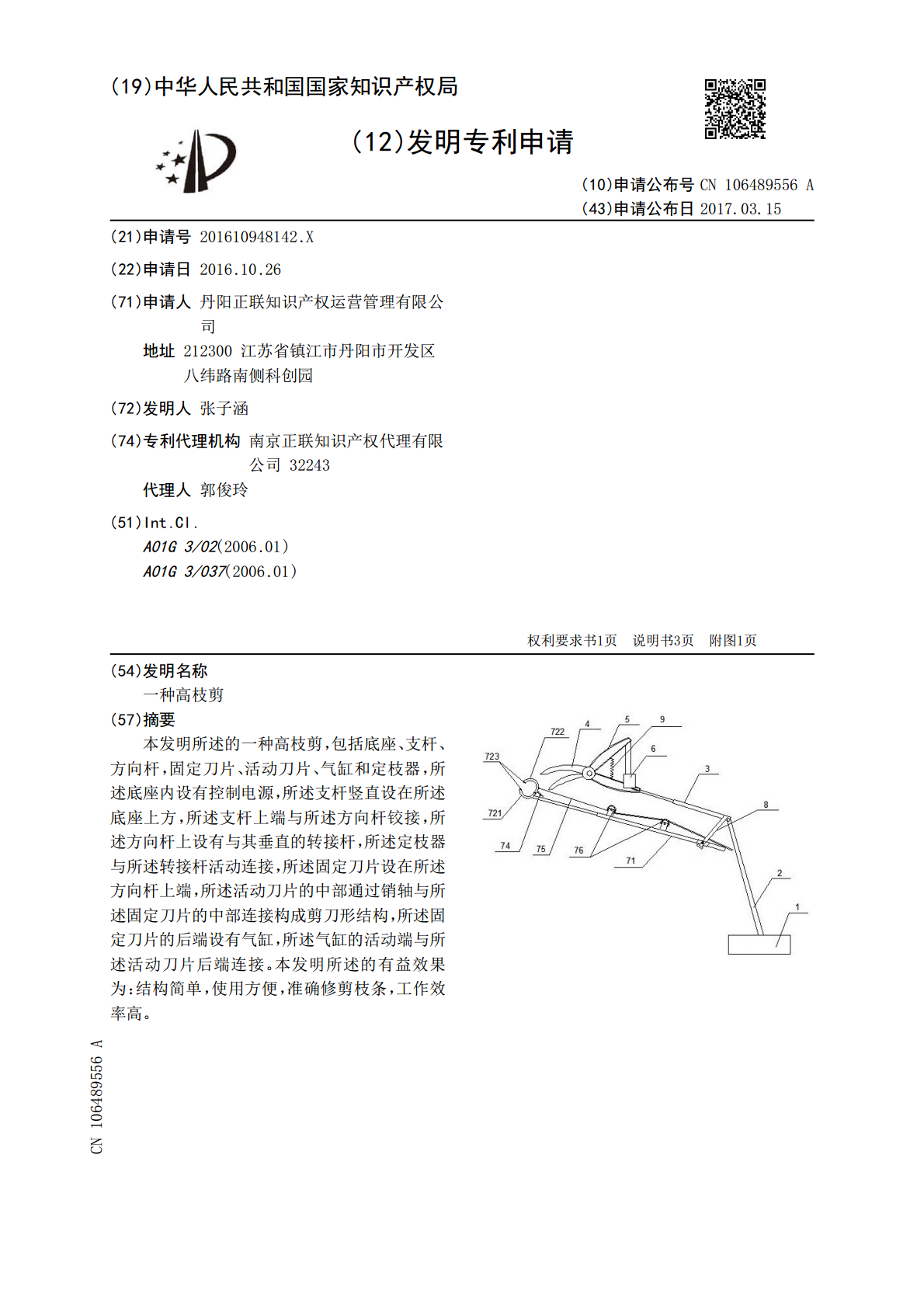

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106489556A(43)申请公布日2017.03.15(21)申请号201610948142.X(22)申请日2016.10.26(71)申请人丹阳正联知识产权运营管理有限公司地址212300江苏省镇江市丹阳市开发区八纬路南侧科创园(72)发明人张子涵(74)专利代理机构南京正联知识产权代理有限公司32243代理人郭俊玲(51)Int.Cl.A01G3/02(2006.01)A01G3/037(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种高枝剪(57)摘要本发明所述的一种高枝剪，包括底座、支杆、方向杆，固定刀片、活动刀片、气缸和定枝器，所述底座内设有控制电源，所述支杆竖直设在所述底座上方，所述支杆上端与所述方向杆铰接，所述方向杆上设有与其垂直的转接杆，所述定枝器与所述转接杆活动连接，所述固定刀片设在所述方向杆上端，所述活动刀片的中部通过销轴与所述固定刀片的中部连接构成剪刀形结构，所述固定刀片的后端设有气缸，所述气缸的活动端与所述活动刀片后端连接。本发明所述的有益效果为：结构简单，使用方便，准确修剪枝条，工作效率高。CN106489556ACN106489556A权利要求书1/1页1.一种高枝剪，其特征在于，包括底座、支杆、方向杆，固定刀片、活动刀片、气缸和定枝器，所述底座内设有控制电源，所述支杆竖直设在所述底座上方，所述支杆上端与所述方向杆铰接，所述方向杆上设有与其垂直的转接杆，所述定枝器与所述转接杆活动连接，所述固定刀片设在所述方向杆上端，所述活动刀片的中部通过销轴与所述固定刀片的中部连接构成剪刀形结构，所述固定刀片的后端设有气缸，所述气缸的活动端与所述活动刀片后端连接，所述气缸推动活动刀片与所述固定刀片闭合或张开。2.根据权利要求1所述的一种高枝剪，其特征在于，所述气缸旁设有压紧弹簧，所述压紧弹簧的两端分别连接所述固定刀片和所述活动刀片。3.根据权利要求2所述的一种高枝剪，其特征在于，所述转接杆为封闭的半圆环结构，所述转接杆与所述方向杆一体成型。4.根据权利要求3所述的一种高枝剪，其特征在于，所述定枝器包括定枝杆、钩枝器，所述定支杆通过连接部件与所述转接杆活动连接，所述钩枝器设在所述定枝杆的前端。5.根据权利要求4所述的一种高枝剪，其特征在于，所述钩枝器包括固定部和弯钩部，所述固定部后端固设在所述定枝杆上，所述弯钩部后端与所述固定部的后端铰接，所述固定部和所述弯钩部的前端分别设有磁性相吸的磁铁，所述固定部和所述弯钩部构成一个封闭的圆环形结构，所述定枝杆上设有复位弹簧，所述复位弹簧的另一端与所述弯钩部连接，所述弯钩部上还设有拉绳。6.根据权利要求5所述的一种高枝剪，其特征在于，所述定枝杆上设有上、下两个滑轮，所述拉绳依次缠绕在所述上、下两个滑轮上。7.根据权利要求6所述的一种高枝剪，其特征在于，所述连接部件包括固定底座、定向支座和套筒，所述固定底座套设在所述转接杆上，所述定向支座转动设在所述固定座上，所述定枝杆套设在所述套筒内并通过紧固螺母与所述定向支座连接。8.根据权利要求7所述的一种高枝剪，其特征在于，所述方向杆和所述定枝杆均为伸缩杆。2CN106489556A说明书1/3页一种高枝剪技术领域[0001]本发明涉及五金工具领域，具体是涉及一种高枝剪。背景技术[0002]在果树、景观树木等生长过程中，由于美观及生长等原因，需要对其进行修枝，现有的高枝剪在通过滑轮上拉绳控制剪刀对树枝进行修剪，由于树枝生长的茂密，很容易减错枝，同时枝条较粗，剪刀一次剪不断，需要多次剪切，但很容易出现多次剪切部位不一致，导致枝条损伤，还浪费时间，效率低下。发明内容[0003]为解决上述技术问题，本发明提供了一种高枝剪，结构简单，使用方便，可精确减除多余枝丫，不会误剪，剪切效率高。[0004]本发明所述一种高枝剪，包括底座、支杆、方向杆，固定刀片、活动刀片、气缸和定枝器，所述底座内设有控制电源，所述支杆竖直设在所述底座上方，所述支杆上端与所述方向杆铰接，所述方向杆上设有与其垂直的转接杆，所述定枝器与所述转接杆活动连接，所述固定刀片设在所述方向杆上端，所述活动刀片的中部通过销轴与所述固定刀片的中部连接构成剪刀形结构，所述固定刀片的后端设有气缸，所述气缸的活动端与所述活动刀片后端连接，所述气缸推动活动刀片与所述固定刀片闭合或张开。[0005]所述活动刀片和所述固定片连接构成剪刀形结构，其剪刀刃部分位于前端，手柄部分位于后端，气缸通过电源线与底座控制电源连接，电源线最好设置在方向杆及支杆内；需要剪枝时，调节方向杆的角度位置，通过定枝器固定住要修剪的枝条，固定刀片和活动刀片构成的剪刀口对准枝条，气缸通电，气缸活动端带动活动刀片上下运动以剪切枝条。[0
