支撑结构及挂屏扇.pdf

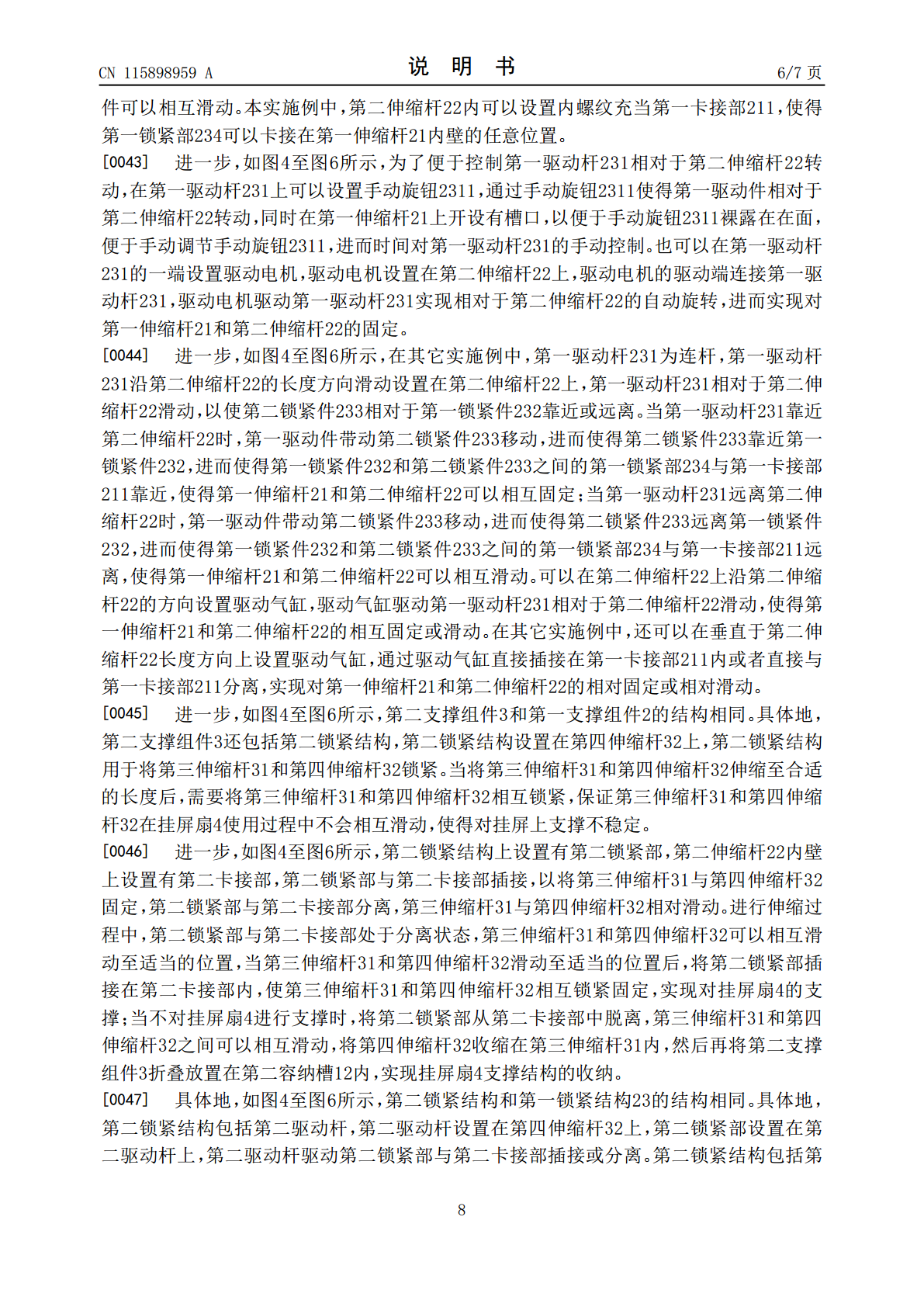

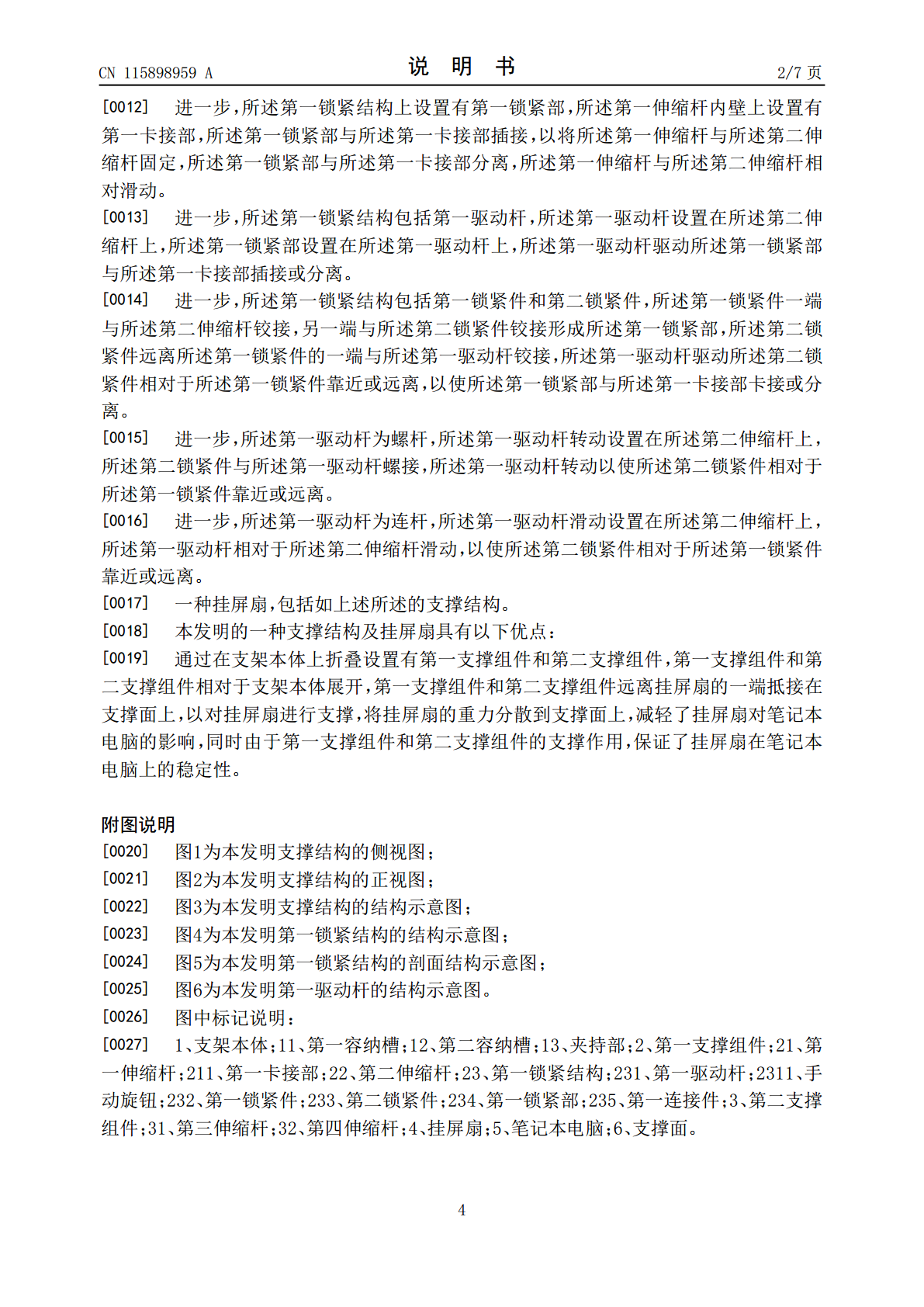

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115898959A(43)申请公布日2023.04.04(21)申请号202211666658.7(22)申请日2022.12.23(71)申请人珠海格力电器股份有限公司地址519031广东省珠海市横琴新区汇通三路108号办公608(72)发明人彭必成陈志聪覃学居梁健华何嘉欣(74)专利代理机构天津三元专利商标代理有限责任公司12203专利代理师李晓婷(51)Int.Cl.F04D29/60(2006.01)权利要求书1页说明书7页附图5页(54)发明名称支撑结构及挂屏扇(57)摘要本发明公开了一种支撑结构，该支撑结构包括支架本体，支架本体与挂屏扇连接，支架本体上折叠设置有第一支撑组件和第二支撑组件，第一支撑组件和第二支撑组件相对于支架本体展开，第一支撑组件和第二支撑组件远离挂屏扇的一端抵接在支撑面上，以对挂屏扇进行支撑，本发明还公开了一种挂屏扇，包括如上述所述的支撑结构。本发明提供的支撑结构及挂屏扇，通过在支架本体上折叠设置有第一支撑组件和第二支撑组件，第一支撑组件和第二支撑组件相对于支架本体展开，第一支撑组件和第二支撑组件远离挂屏扇的一端抵接在支撑面上，以对挂屏扇进行支撑，减轻了挂屏扇对笔记本电脑的影响，保证了挂屏扇在笔记本电脑上的稳定性。CN115898959ACN115898959A权利要求书1/1页1.一种支撑结构，其特征在于，包括支架本体，所述支架本体与挂屏扇连接，所述支架本体上折叠设置有第一支撑组件和第二支撑组件，所述第一支撑组件和所述第二支撑组件相对于所述支架本体展开，所述第一支撑组件和所述第二支撑组件远离所述挂屏扇的一端抵接在支撑面上，以对所述挂屏扇进行支撑。2.根据权利要求1所述的支撑结构，其特征在于，所述支架本体上开设有容纳槽，所述第一支撑组件和所述第二支撑组件折叠收纳在所述容纳槽内。3.根据权利要求1所述的支撑结构，其特征在于，所述第一支撑组件和所述第二支撑组件可伸缩设置在所述支架本体上。4.根据权利要求1所述的支撑结构，其特征在于，所述第一支撑组件包括第一伸缩杆和第二伸缩杆，所述第一伸缩杆的一端与所述支架本体铰接，所述第二伸缩杆滑动设置在所述第一伸缩杆内，所述二伸缩杆远离所述第一伸缩杆的一端用于与所述支撑面抵接。5.根据权利要求4所述的支撑结构，其特征在于，所述第一支撑组件还包括第一锁紧结构，所述第一锁紧结构设置在所述第二伸缩杆上，所述第一锁紧结构用于将所述第一伸缩杆和所述第二伸缩杆锁紧。6.根据权利要求5所述的支撑结构，其特征在于，所述第一锁紧结构上设置有第一锁紧部，所述第一伸缩杆内壁上设置有第一卡接部，所述第一锁紧部与所述第一卡接部插接，以将所述第一伸缩杆与所述第二伸缩杆固定，所述第一锁紧部与所述第一卡接部分离，所述第一伸缩杆与所述第二伸缩杆相对滑动。7.根据权利要求6所述的支撑结构，其特征在于，所述第一锁紧结构包括第一驱动杆，所述第一驱动杆设置在所述第二伸缩杆上，所述第一锁紧部设置在所述第一驱动杆上，所述第一驱动杆驱动所述第一锁紧部与所述第一卡接部插接或分离。8.根据权利要求7所述的支撑结构，其特征在于，所述第一锁紧结构包括第一锁紧件和第二锁紧件，所述第一锁紧件一端与所述第二伸缩杆铰接，另一端与所述第二锁紧件铰接形成所述第一锁紧部，所述第二锁紧件远离所述第一锁紧件的一端与所述第一驱动杆铰接，所述第一驱动杆驱动所述第二锁紧件相对于所述第一锁紧件靠近或远离，以使所述第一锁紧部与所述第一卡接部卡接或分离。9.根据权利要求7所述的支撑结构，其特征在于，所述第一驱动杆为螺杆，所述第一驱动杆转动设置在所述第二伸缩杆上，所述第二锁紧件与所述第一驱动杆螺接，所述第一驱动杆转动以使所述第二锁紧件相对于所述第一锁紧件靠近或远离。10.根据权利要求7所述的支撑结构，其特征在于，所述第一驱动杆为连杆，所述第一驱动杆滑动设置在所述第二伸缩杆上，所述第一驱动杆相对于所述第二伸缩杆滑动，以使所述第二锁紧件相对于所述第一锁紧件靠近或远离。11.一种挂屏扇，其特征在于，包括如权利要求1至10任一项所述的支撑结构。2CN115898959A说明书1/7页支撑结构及挂屏扇技术领域[0001]本发明属于挂屏扇技术领域，尤其涉及一种支撑结构及挂屏扇。背景技术[0002]随着生活水平的提高，人们对风扇的功能、性能多样性需求也随之增加，进入21世纪后，电脑逐渐成为工作和日常生活的主力工具，人们坐在电脑前的时间急剧增加。鉴于办公场所人员众多，空间狭小，空气不流通，办公桌面空间紧张，高温季节由于节能措施，办公室环境温度高。普通电风扇体积大，噪音高，占桌面空间大，美观性差，不适合日常办公环境使用。因此消费者对于能带来舒适体验且体积小巧的风扇更为青睐。[0003]目前市面上的针对此需
