一种水泥砖制作用黏土高效磨粉装置.pdf

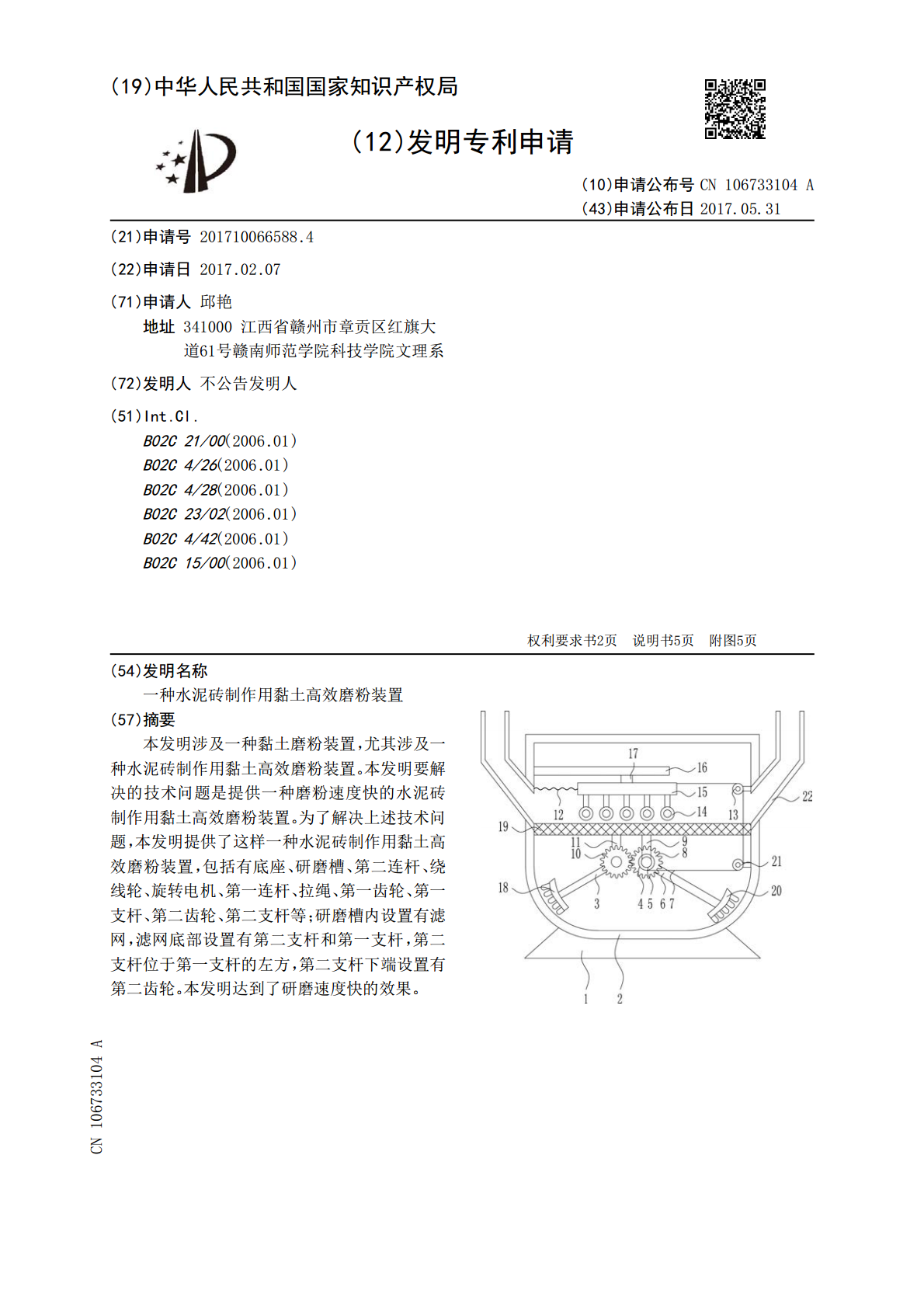

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106733104A(43)申请公布日2017.05.31(21)申请号201710066588.4(22)申请日2017.02.07(71)申请人邱艳地址341000江西省赣州市章贡区红旗大道61号赣南师范学院科技学院文理系(72)发明人不公告发明人(51)Int.Cl.B02C21/00(2006.01)B02C4/26(2006.01)B02C4/28(2006.01)B02C23/02(2006.01)B02C4/42(2006.01)B02C15/00(2006.01)权利要求书2页说明书5页附图5页(54)发明名称一种水泥砖制作用黏土高效磨粉装置(57)摘要本发明涉及一种黏土磨粉装置，尤其涉及一种水泥砖制作用黏土高效磨粉装置。本发明要解决的技术问题是提供一种磨粉速度快的水泥砖制作用黏土高效磨粉装置。为了解决上述技术问题，本发明提供了这样一种水泥砖制作用黏土高效磨粉装置，包括有底座、研磨槽、第二连杆、绕线轮、旋转电机、第一连杆、拉绳、第一齿轮、第一支杆、第二齿轮、第二支杆等；研磨槽内设置有滤网，滤网底部设置有第二支杆和第一支杆，第二支杆位于第一支杆的左方，第二支杆下端设置有第二齿轮。本发明达到了研磨速度快的效果。CN106733104ACN106733104A权利要求书1/2页1.一种水泥砖制作用黏土高效磨粉装置，其特征在于，包括有底座（1）、研磨槽（2）、第二连杆（3）、绕线轮（4）、旋转电机（5）、第一连杆（6）、拉绳（7）、第一齿轮（8）、第一支杆（9）、第二齿轮（10）、第二支杆（11）、弹性件（12）、第一滑轮（13）、研磨滚轮（14）、移动板（15）、滑轨（16）、滑块（17）、第二研磨块（18）、滤网（19）、第一研磨块（20）、第二滑轮（21）和进料管（22）；底座（1）顶部设置有研磨槽（2），研磨槽（2）内设置有滤网（19），滤网（19）底部设置有第二支杆（11）和第一支杆（9），第二支杆（11）位于第一支杆（9）的左方，第二支杆（11）下端设置有第二齿轮（10），第二齿轮（10）上设置有第二连杆（3），第二连杆（3）下端设置有第二研磨块（18），第一支杆（9）下端设置有旋转电机（5），旋转电机（5）前方连接有第一齿轮（8）和绕线轮（4），第一齿轮（8）位于绕线轮（4）的前方，第一齿轮（8）与第二齿轮（10）啮合，第一齿轮（8）上设置有第一连杆（6），第一连杆（6）下端设置有第一研磨块（20），绕线轮（4）上绕有拉绳（7），研磨槽（2）内左壁设置有滑轨（16）和弹性件（12），滑轨（16）位于弹性件（12）的上方，弹性件（12）位于滤网（19）的上方，滑轨（16）上设置有滑块（17），滑块（17）下端设置有移动板（15），弹性件（12）右端与移动板（15）左侧连接，移动板（15）底部设置有研磨滚轮（14），研磨滚轮（14）位于滤网（19）的上方，研磨槽（2）内右壁设置有第一滑轮（13）和第二滑轮（21），第一滑轮（13）位于第二滑轮（21）的上方，第一滑轮（13）位于滤网（19）的上方，第二滑轮（21）位于滤网（19）的下方，拉绳（7）绕过第二滑轮（21）和第一滑轮（13），拉绳（7）末端与移动板（15）右侧连接，研磨槽（2）左壁和右壁均设置有进料管（22），进料管（22）位于滤网（19）的上方。2.根据权利要求1所述的一种水泥砖制作用黏土高效磨粉装置，其特征在于，还包括有敲块（23），第一连杆（6）和第二连杆（3）顶部均设置有敲块（23），敲块（23）为倾斜设置，左方的敲块（23）与第二连杆（3）为固定连接，右方的敲块（23）与第一连杆（6）为固定连接，敲块（23）的形状为半圆形。3.根据权利要求1所述的一种水泥砖制作用黏土高效磨粉装置，其特征在于，还包括有观察窗（24），研磨槽（2）顶部右侧设置有观察窗（24），观察窗（24）为水平设置，观察窗（24）的立体形状为长方体，观察窗（24）与研磨槽（2）为固定连接，观察窗（24）的玻璃材质为钢化玻璃。4.根据权利要求1所述的一种水泥砖制作用黏土高效磨粉装置，其特征在于，还包括有激振器（25），进料管（22）内底部设置有激振器（25），激振器（25）为倾斜设置，激振器（25）与进料管（22）为固定连接，激振器（25）的外壳形状为长方体形，激振器（25）的额定电压为220V。5.根据权利要求1所述的一种水泥砖制作用黏土高效磨粉装置，其特征在于，还包括有盖板（26），进料管（22）顶部设置有盖板（26），盖板（26）为水平设置，盖板（26）与进料管（22）为非固定连接，盖板（26）左侧的横截面形状为长方形，盖板（26）表面为光滑表面。6.根据权利要求1所述的一种水泥砖制作用黏土高
