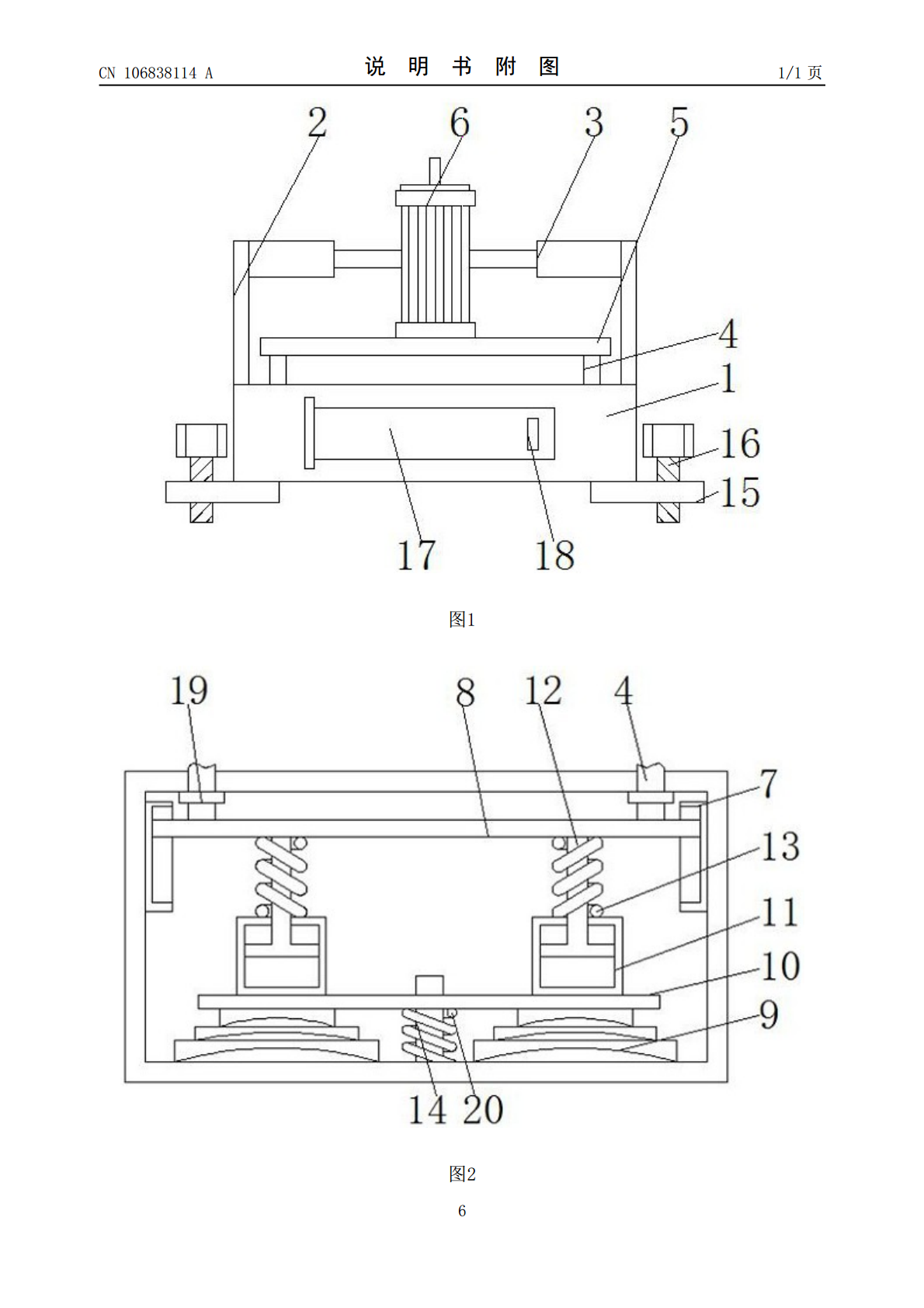

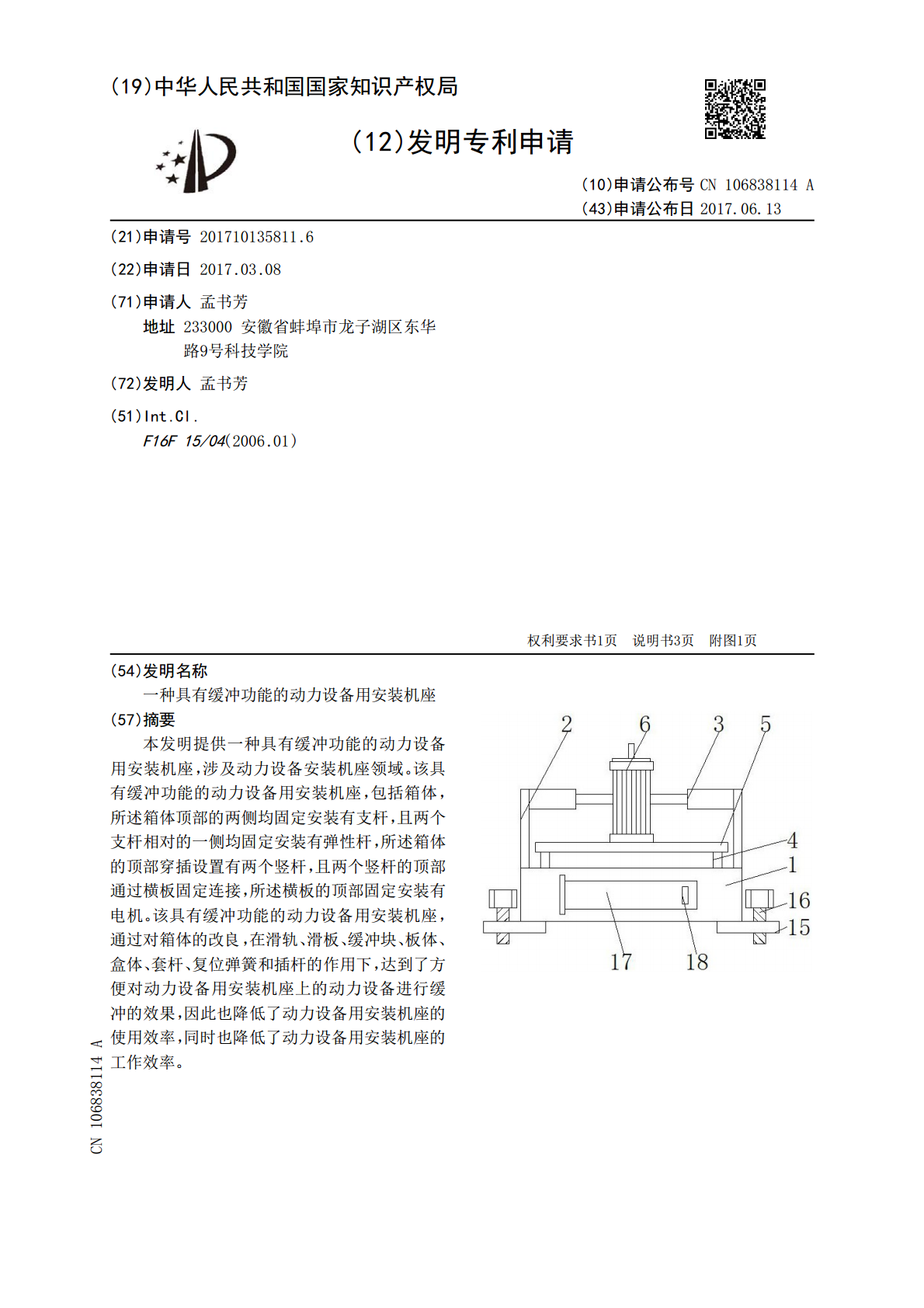

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106838114A(43)申请公布日2017.06.13(21)申请号201710135811.6(22)申请日2017.03.08(71)申请人孟书芳地址233000安徽省蚌埠市龙子湖区东华路9号科技学院(72)发明人孟书芳(51)Int.Cl.F16F15/04(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种具有缓冲功能的动力设备用安装机座(57)摘要本发明提供一种具有缓冲功能的动力设备用安装机座，涉及动力设备安装机座领域。该具有缓冲功能的动力设备用安装机座，包括箱体，所述箱体顶部的两侧均固定安装有支杆，且两个支杆相对的一侧均固定安装有弹性杆，所述箱体的顶部穿插设置有两个竖杆，且两个竖杆的顶部通过横板固定连接，所述横板的顶部固定安装有电机。该具有缓冲功能的动力设备用安装机座，通过对箱体的改良，在滑轨、滑板、缓冲块、板体、盒体、套杆、复位弹簧和插杆的作用下，达到了方便对动力设备用安装机座上的动力设备进行缓冲的效果，因此也降低了动力设备用安装机座的使用效率，同时也降低了动力设备用安装机座的工作效率。CN106838114ACN106838114A权利要求书1/1页1.一种具有缓冲功能的动力设备用安装机座，包括箱体（1），其特征在于：所述箱体（1）顶部的两侧均固定安装有支杆（2），且两个支杆（2）相对的一侧均固定安装有弹性杆（3），所述箱体（1）的顶部穿插设置有两个竖杆（4），且两个竖杆（4）的顶部通过横板（5）固定连接，所述横板（5）的顶部固定安装有电机（6），所述弹性杆（3）远离支杆（2）的一端与电机（6）的一侧接触，所述竖杆（4）靠近箱体（1）的一端贯穿箱体（1）的顶部并延伸至箱体（1）的内部；所述箱体（1）内腔的两侧均固定安装有滑轨（7），且两滑轨（7）的滑槽通过滑板（8）滑动连接，所述滑板（8）的顶部与竖杆（4）的底部固定连接，所述箱体（1）内腔底部的两侧均固定安装有缓冲块（9），且两个缓冲块（9）的顶部通过板体（10）固定连接，所述板体（10）顶部的两侧均固定安装有盒体（11），所述盒体（11）的顶部穿插设置有与盒体（11）相适配的套杆（12），所述套杆（12）远离盒体（11）的一端与滑板（8）的底部固定连接，所述套杆（12）的表面且位于盒体（11）和滑板（8）之间环绕设置有复位弹簧（13），所述箱体（1）内腔的底部且位于两个缓冲块（9）之间固定安装有插杆（14），所述插杆（14）远离箱体（1）内腔底部的一端贯穿板体（10）并延伸至板体（10）的外部，所述电机（6）与外设的控制器电性连接。2.根据权利要求1所述的一种具有缓冲功能的动力设备用安装机座，其特征在于：所述箱体（1）的底部固定安装有固定板（15），所述固定板（15）上穿插设置有螺栓（16）。3.根据权利要求2所述的一种具有缓冲功能的动力设备用安装机座，其特征在于：所述固定板（15）的数量为四个，且四个固定板（15）分布于箱体（1）底部的四角。4.根据权利要求1所述的一种具有缓冲功能的动力设备用安装机座，其特征在于：所述箱体（1）的正表面通过合页活动连接有箱门（17），所述箱门（17）的正表面固定安装有把手（18）。5.根据权利要求1所述的一种具有缓冲功能的动力设备用安装机座，其特征在于：所述竖杆（4）的表面且位于箱体（1）的内部套设有与竖杆（4）相适配的套管（19），所述套管（19）的顶部与箱体（1）内腔的顶部固定连接。6.根据权利要求1所述的一种具有缓冲功能的动力设备用安装机座，其特征在于：所述插杆（14）的表面且位于板体（10）的下方环绕设置有弹簧（20）。2CN106838114A说明书1/3页一种具有缓冲功能的动力设备用安装机座技术领域[0001]本发明涉及动力设备安装机座技术领域，具体为一种具有缓冲功能的动力设备用安装机座。背景技术[0002]动力设备是将自然界中的各种潜在能源予以转化，传导和调整的设备，即在企业生产过程中，它能把大自然的潜能转化为机械能，再把机械能转化电能，以及把电能转化为机械能的机器体系，例如，火力发电，首先把燃料的潜能转变为热能，再把热能转变为机械能，然后把机械能转变为电能，最后，通过导线把电能送到消费地，动力发生设备，如蒸汽锅炉、蒸汽机、锅驼机、汽轮机，汽油机、柴油机、发电机等，动力输送及分配设备，如变压器、配电盘、整流器等，动力消费设备，如电动机，电炉，电解槽、风镐，电焊机，电气器械等，动力的生产与消费同时发生在同一个过程中，它的生产是以消费量为转移的，为了获得生产中直接消耗的某种动力，必须使能量发生一系列转变，将一种能改变为另一种能。[0003]在使用动力设备的同时就会涉及到对动力设备用安装机座进行使用，但是目前市场上的
