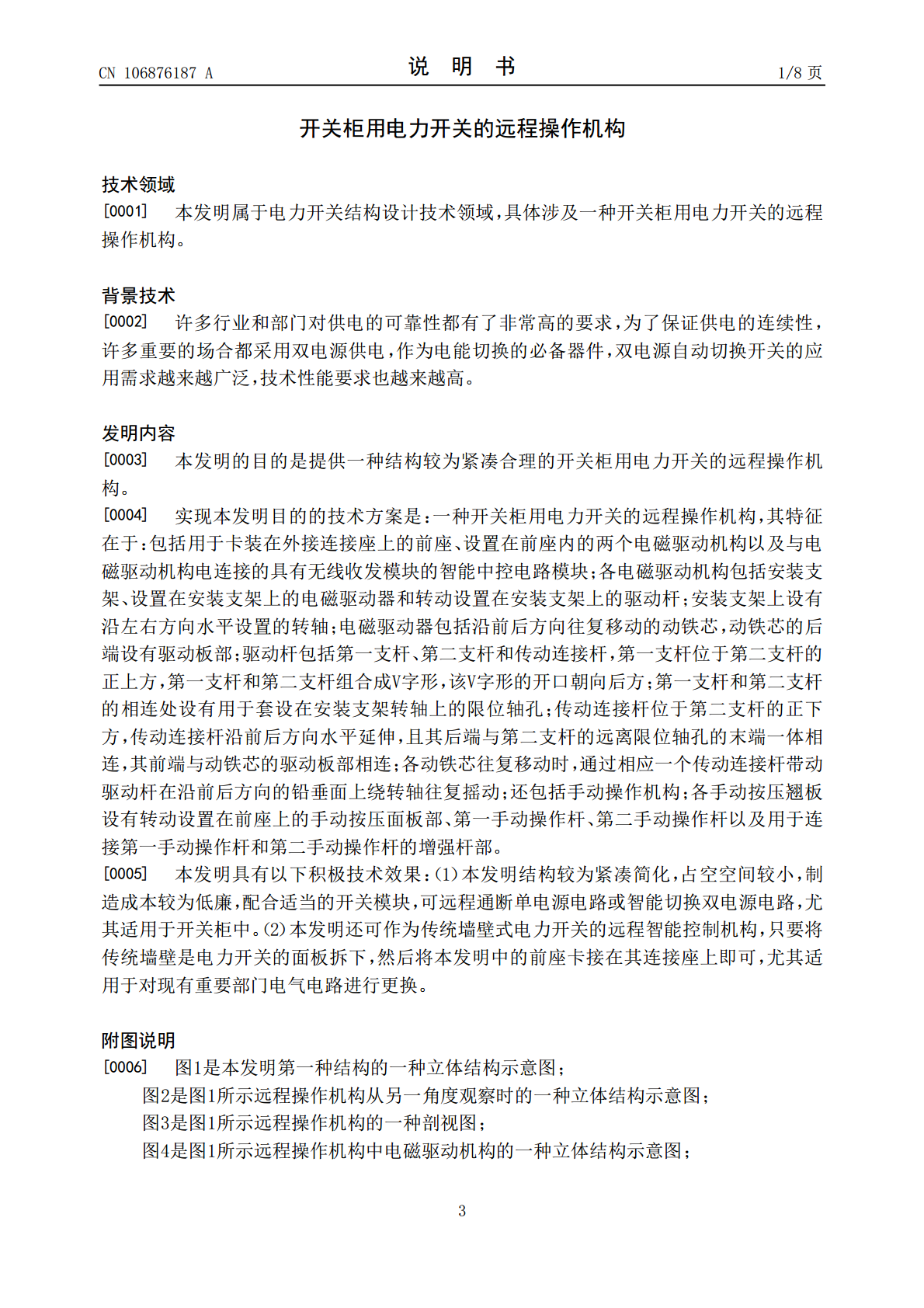

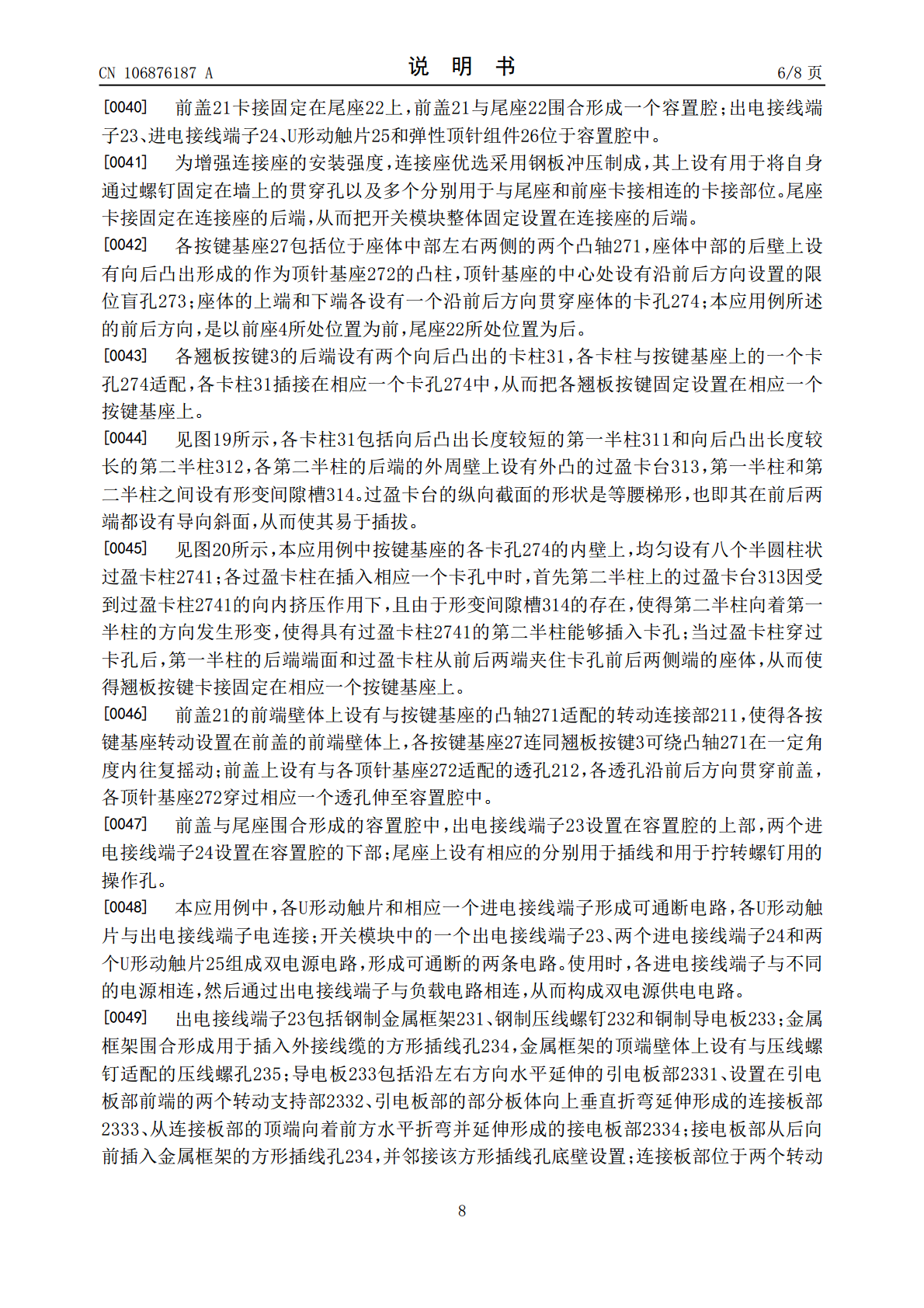

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106876187A(43)申请公布日2017.06.20(21)申请号201710140709.5(22)申请日2015.04.27(62)分案原申请数据201510202211.82015.04.27(71)申请人钱才英地址213000江苏省常州市新北区凤凰名城22栋乙单元202室(72)发明人胡小青(51)Int.Cl.H01H3/28(2006.01)H01H3/32(2006.01)H01H3/12(2006.01)H01H9/26(2006.01)权利要求书1页说明书8页附图14页(54)发明名称开关柜用电力开关的远程操作机构(57)摘要本发明公开了一种开关柜用电力开关的远程操作机构，包括前座和两个电磁驱动机构；各电磁驱动机构包括安装支架、电磁驱动器和驱动杆；电磁驱动器包括设有绝缘骨架、励磁线圈、动铁芯和复位弹簧；动铁芯的后端设有驱动板部；驱动板部设有驱动连接销轴；驱动杆包括第一支杆、第二支杆和传动连接杆，第一支杆位于第二支杆的正上方，第一支杆和第二支杆组合成开口朝向后方的V字形；第一支杆和第二支杆的相连处设有限位轴孔；传动连接杆位于第二支杆的正下方，传动连接杆沿前后方向水平延伸，且其后端与第二支杆的远离轴孔的末端一体相连，其前端设有沿铅垂线方向贯穿的套接缺口和左右方向贯穿的腰形连接孔。本发明结构较为紧凑合理。CN106876187ACN106876187A权利要求书1/1页1.一种开关柜用电力开关的远程操作机构，其特征在于：包括用于卡装在外接连接座上的前座、设置在前座内的两个电磁驱动机构以及与电磁驱动机构电连接的具有无线收发模块的智能中控电路模块；各电磁驱动机构包括安装支架、设置在安装支架上的电磁驱动器和转动设置在安装支架上的驱动杆；安装支架上设有沿左右方向水平设置的转轴；电磁驱动器包括沿前后方向往复移动的动铁芯，动铁芯的后端设有驱动板部；驱动杆包括第一支杆、第二支杆和传动连接杆，第一支杆位于第二支杆的正上方，第一支杆和第二支杆组合成V字形，该V字形的开口朝向后方；第一支杆和第二支杆的相连处设有用于套设在安装支架转轴上的限位轴孔；传动连接杆位于第二支杆的正下方，传动连接杆沿前后方向水平延伸，且其后端与第二支杆的远离限位轴孔的末端一体相连，其前端与动铁芯的驱动板部相连；各动铁芯往复移动时，通过相应一个传动连接杆带动驱动杆在沿前后方向的铅垂面上绕转轴往复摇动；还包括手动操作机构；各手动按压翘板设有转动设置在前座上的手动按压面板部、第一手动操作杆、第二手动操作杆以及用于连接第一手动操作杆和第二手动操作杆的增强杆部。2CN106876187A说明书1/8页开关柜用电力开关的远程操作机构技术领域[0001]本发明属于电力开关结构设计技术领域，具体涉及一种开关柜用电力开关的远程操作机构。背景技术[0002]许多行业和部门对供电的可靠性都有了非常高的要求，为了保证供电的连续性，许多重要的场合都采用双电源供电，作为电能切换的必备器件，双电源自动切换开关的应用需求越来越广泛，技术性能要求也越来越高。发明内容[0003]本发明的目的是提供一种结构较为紧凑合理的开关柜用电力开关的远程操作机构。[0004]实现本发明目的的技术方案是：一种开关柜用电力开关的远程操作机构，其特征在于：包括用于卡装在外接连接座上的前座、设置在前座内的两个电磁驱动机构以及与电磁驱动机构电连接的具有无线收发模块的智能中控电路模块；各电磁驱动机构包括安装支架、设置在安装支架上的电磁驱动器和转动设置在安装支架上的驱动杆；安装支架上设有沿左右方向水平设置的转轴；电磁驱动器包括沿前后方向往复移动的动铁芯，动铁芯的后端设有驱动板部；驱动杆包括第一支杆、第二支杆和传动连接杆，第一支杆位于第二支杆的正上方，第一支杆和第二支杆组合成V字形，该V字形的开口朝向后方；第一支杆和第二支杆的相连处设有用于套设在安装支架转轴上的限位轴孔；传动连接杆位于第二支杆的正下方，传动连接杆沿前后方向水平延伸，且其后端与第二支杆的远离限位轴孔的末端一体相连，其前端与动铁芯的驱动板部相连；各动铁芯往复移动时，通过相应一个传动连接杆带动驱动杆在沿前后方向的铅垂面上绕转轴往复摇动；还包括手动操作机构；各手动按压翘板设有转动设置在前座上的手动按压面板部、第一手动操作杆、第二手动操作杆以及用于连接第一手动操作杆和第二手动操作杆的增强杆部。[0005]本发明具有以下积极技术效果：（1）本发明结构较为紧凑简化，占空空间较小，制造成本较为低廉，配合适当的开关模块，可远程通断单电源电路或智能切换双电源电路，尤其适用于开关柜中。（2）本发明还可作为传统墙壁式电力开关的远程智能控制机构，只要将传统墙壁是电力开关的面板拆下，然后将本发明中的前座卡
