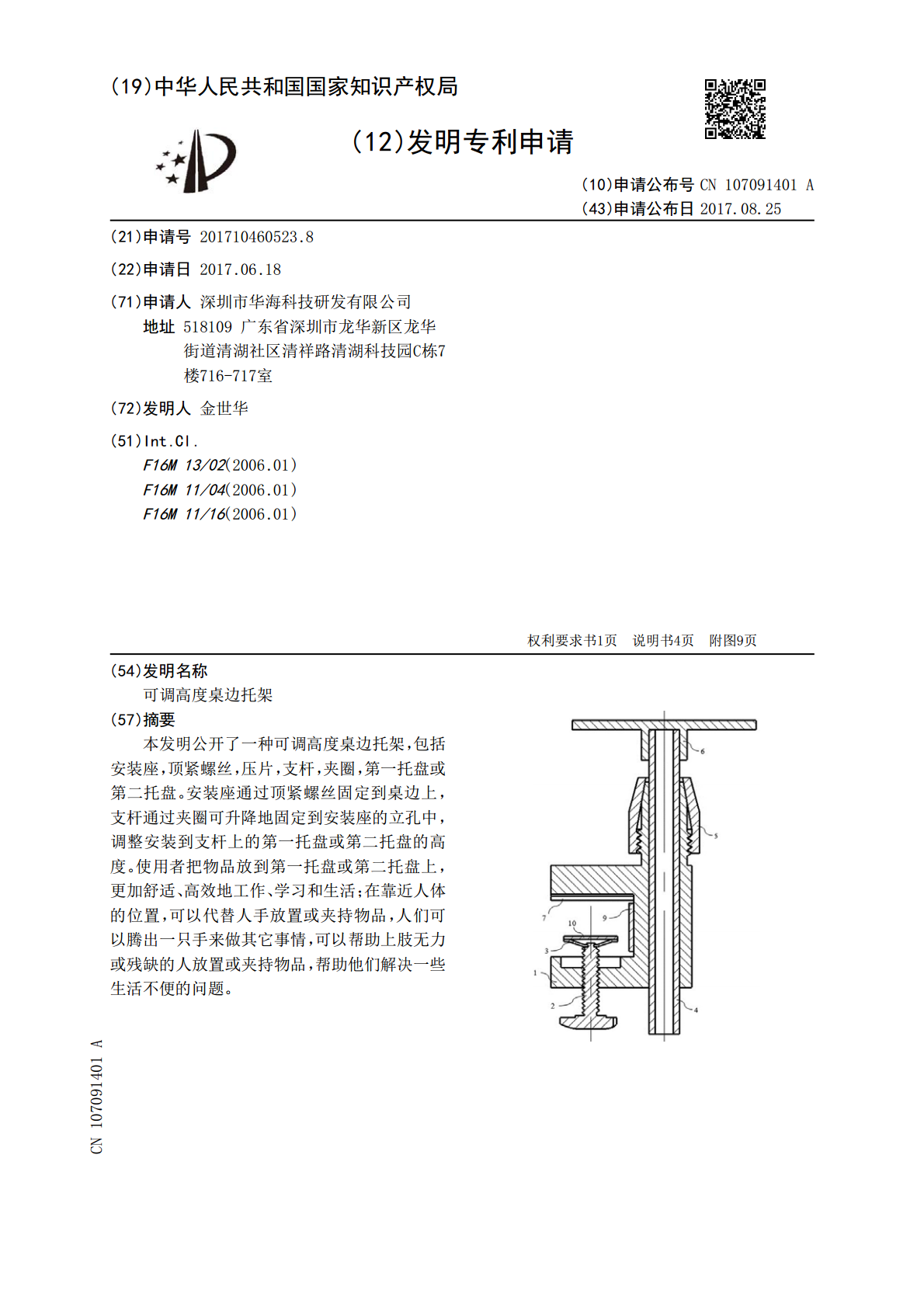

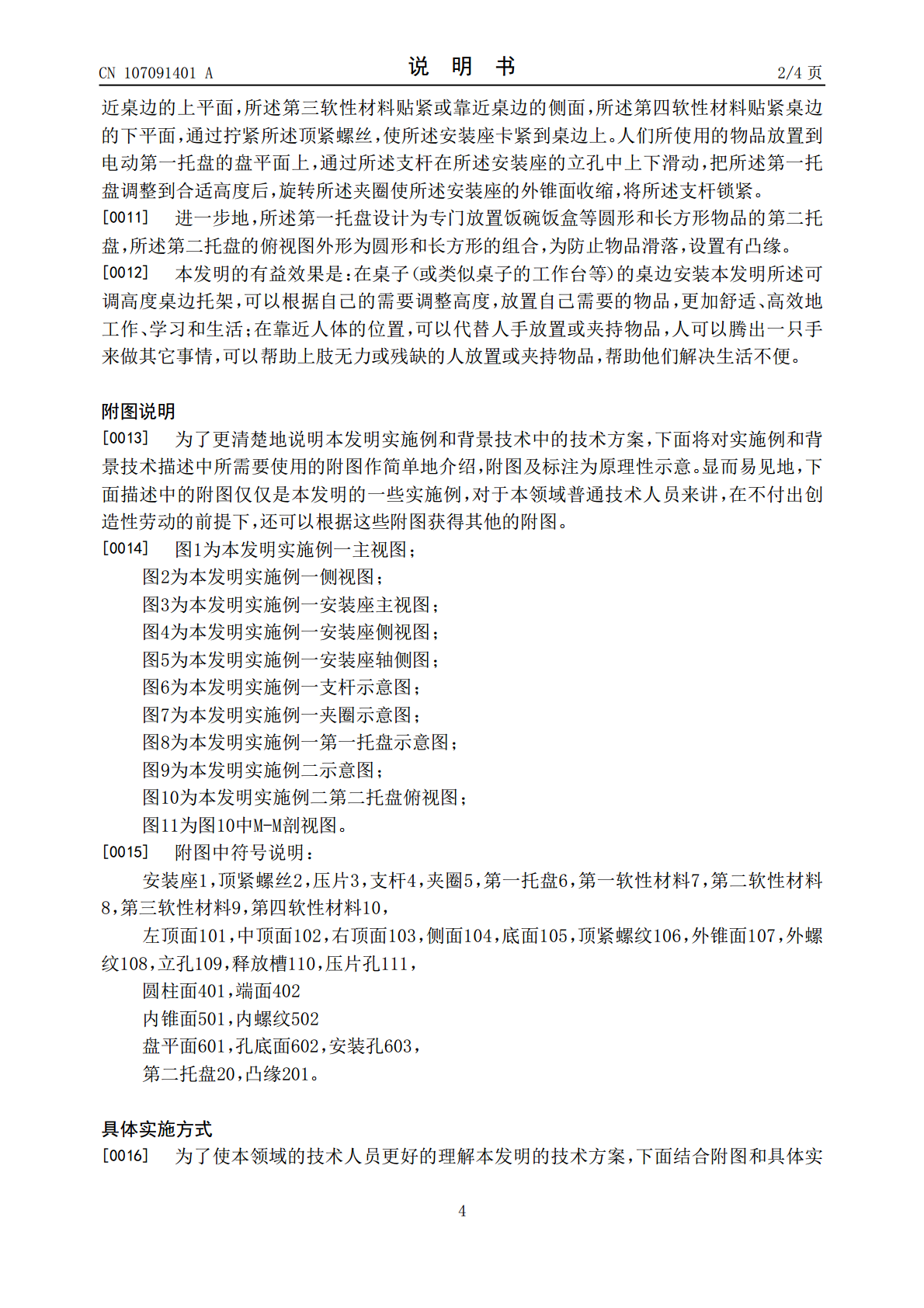

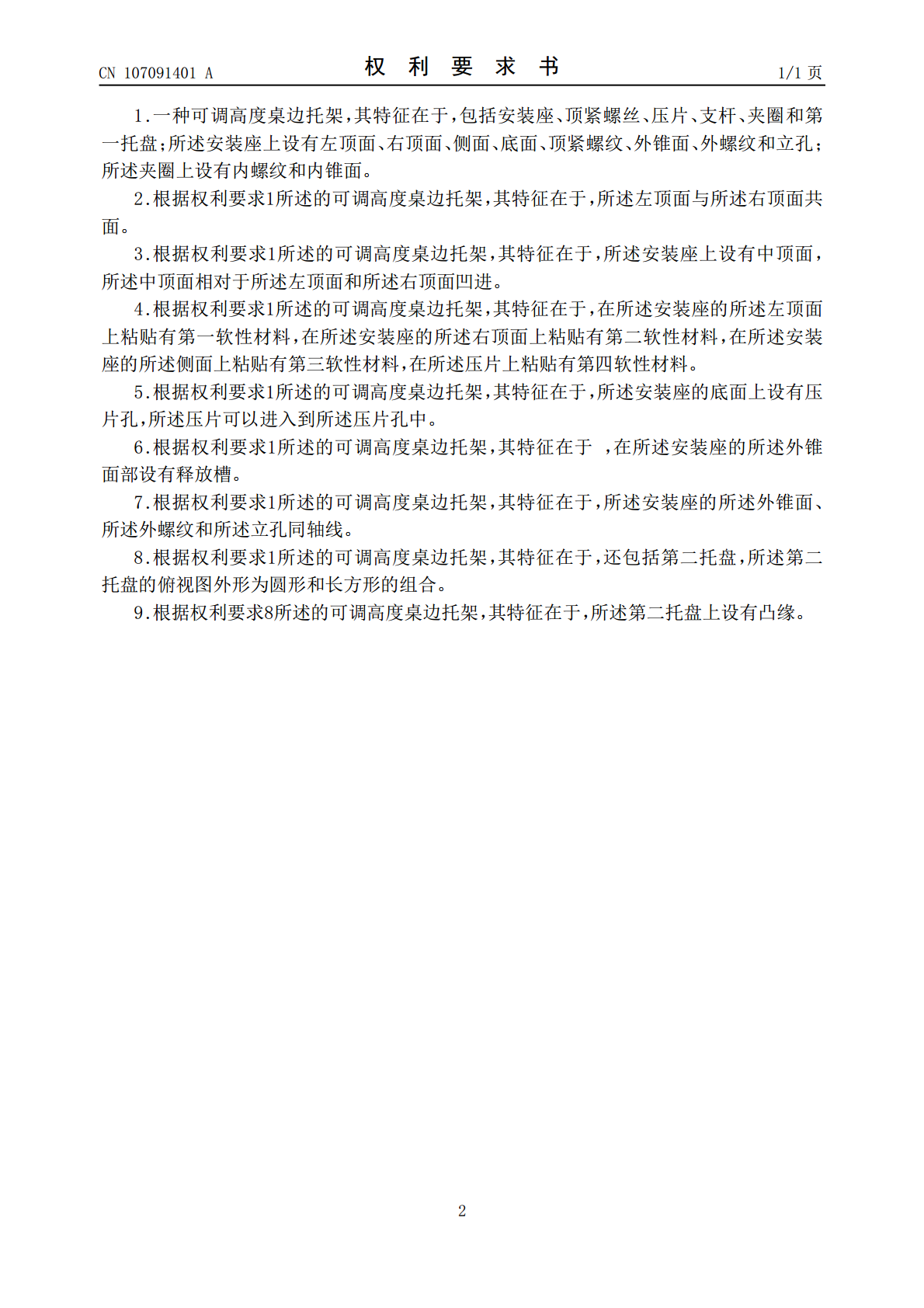

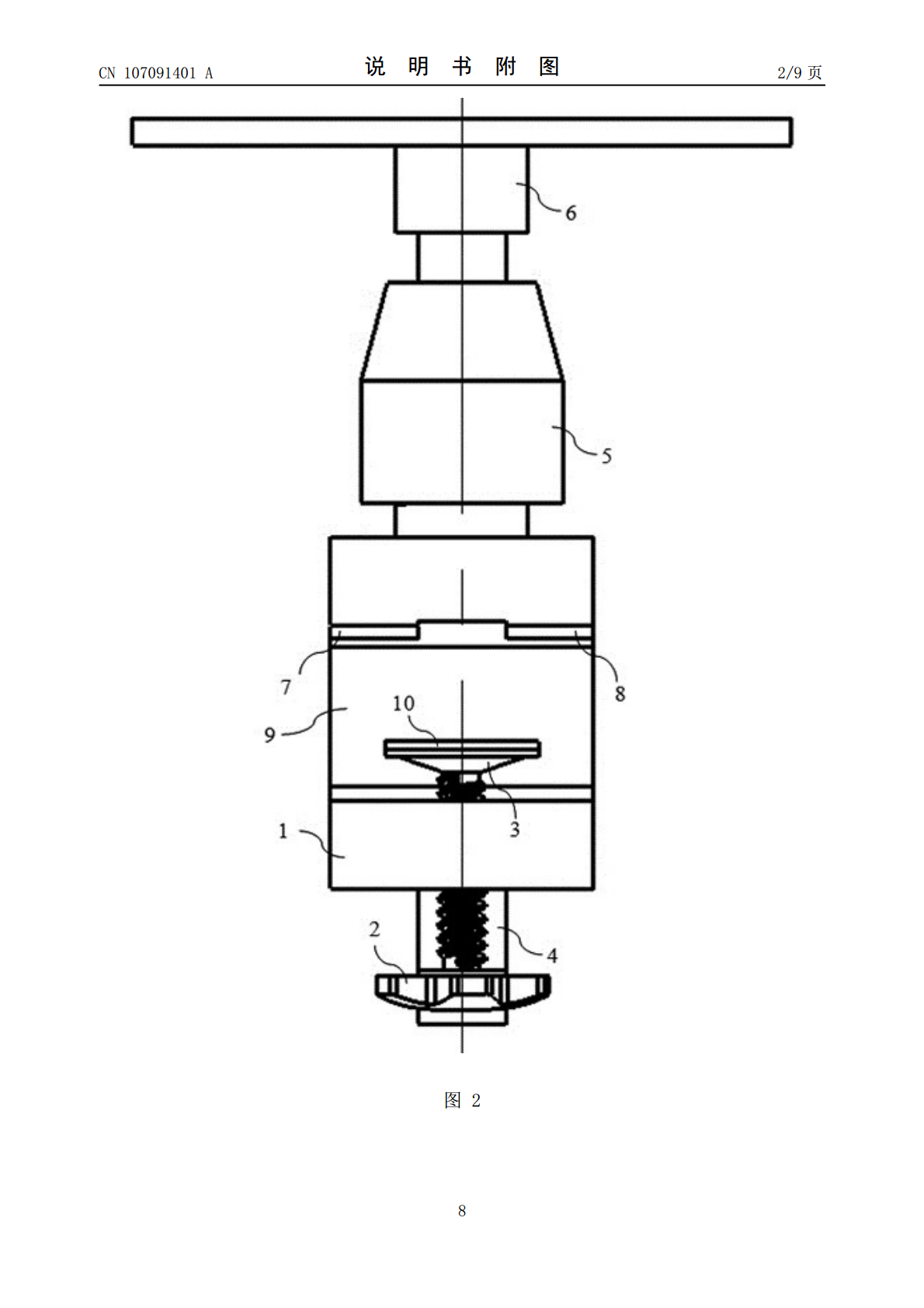

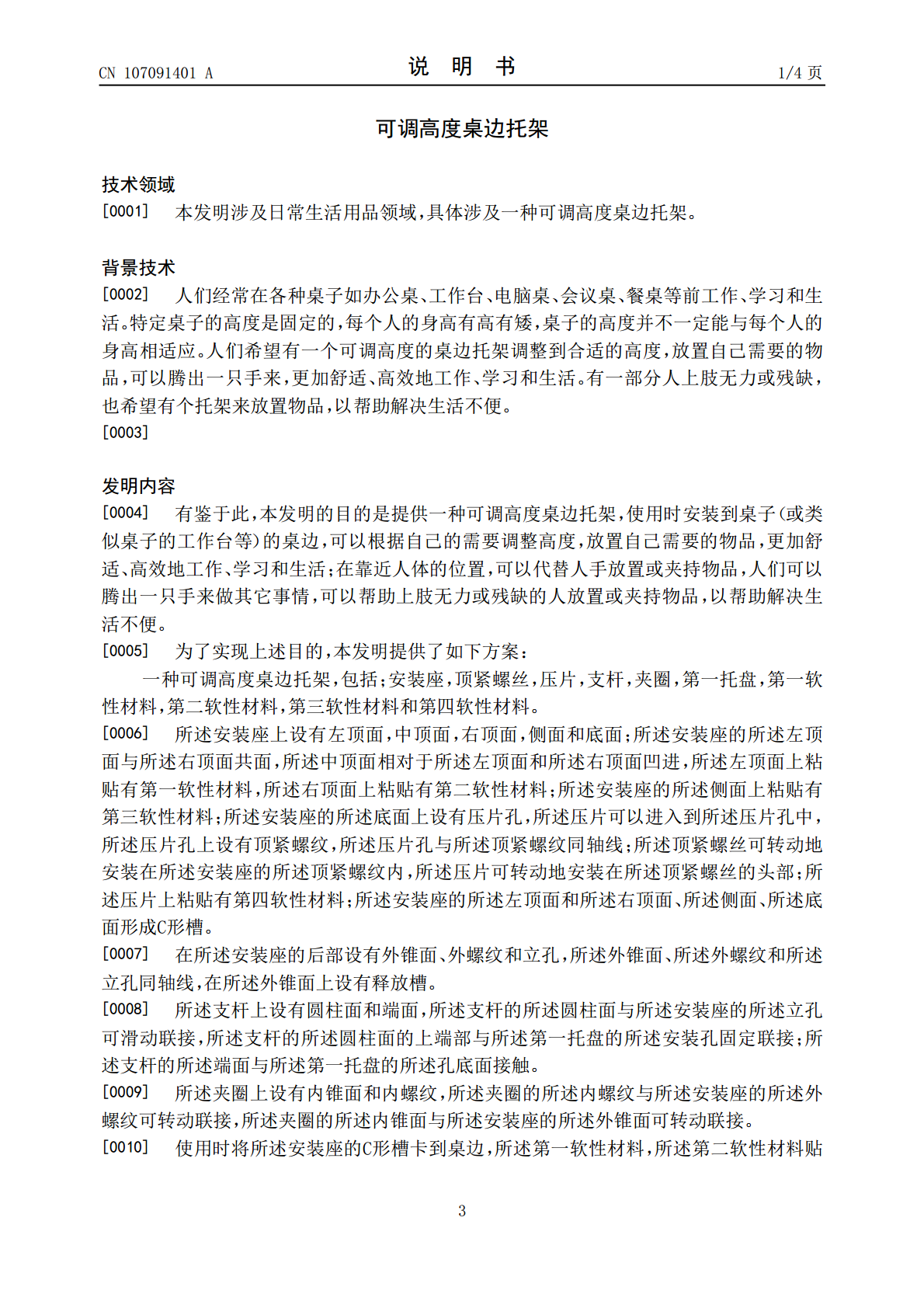

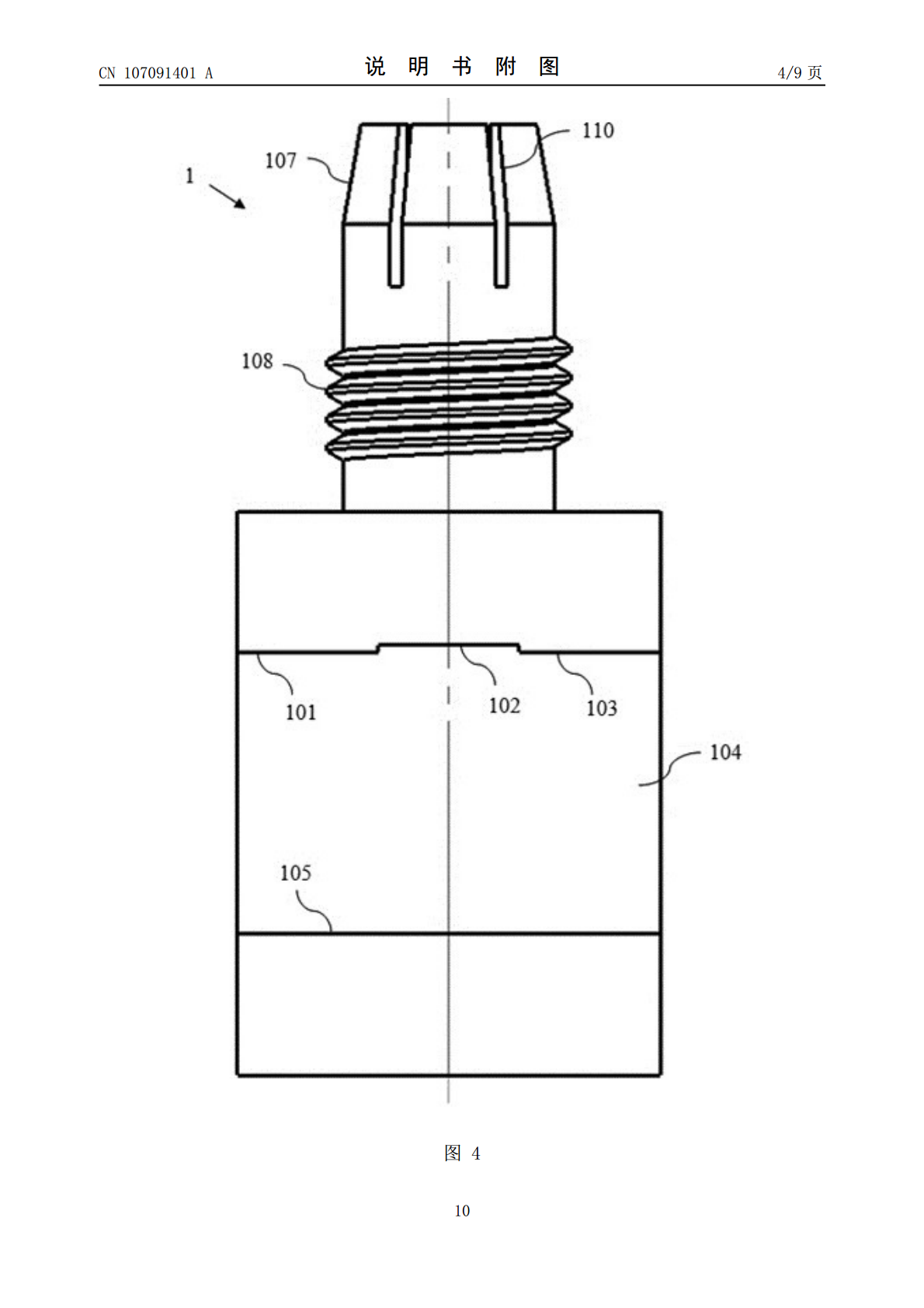

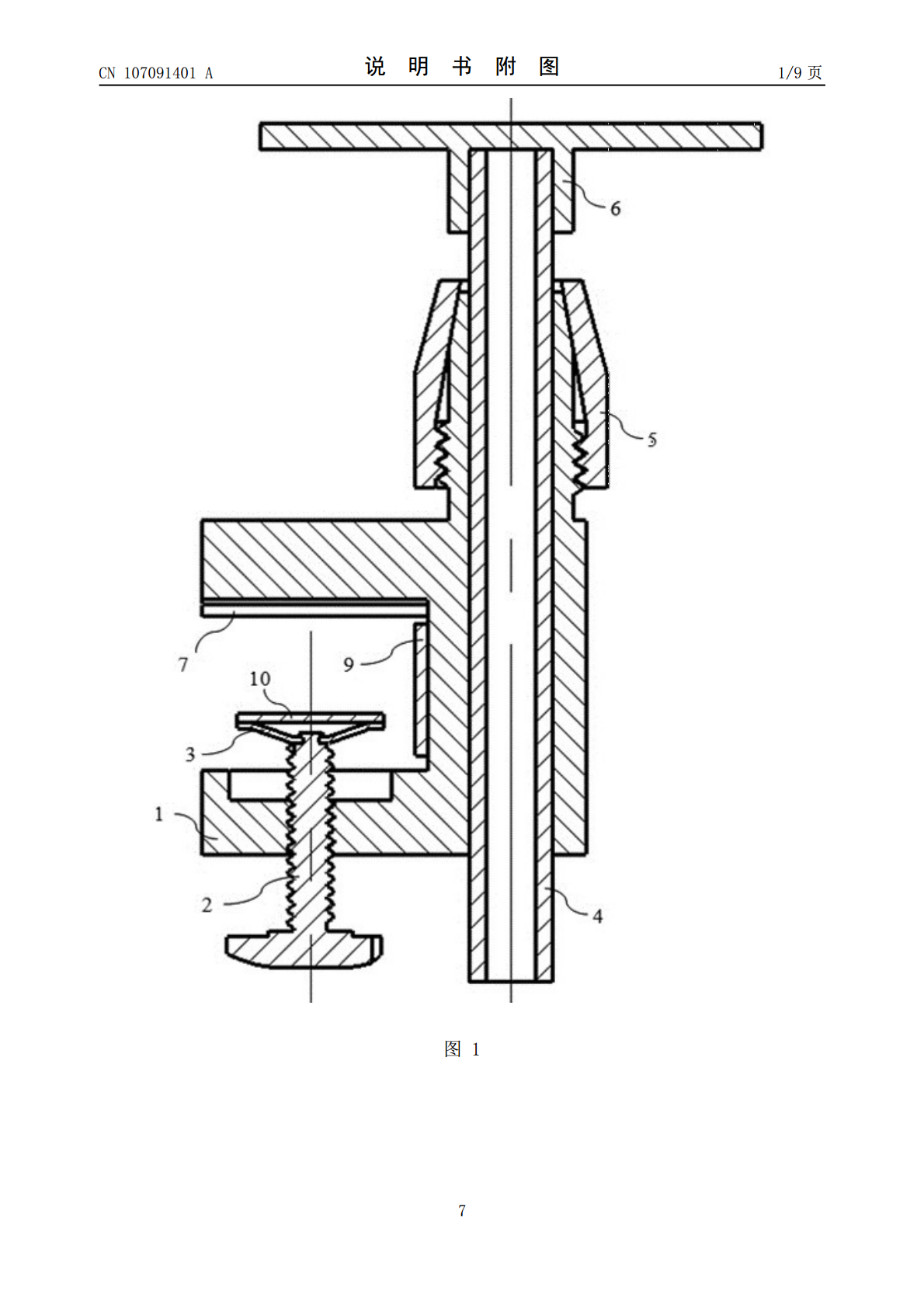

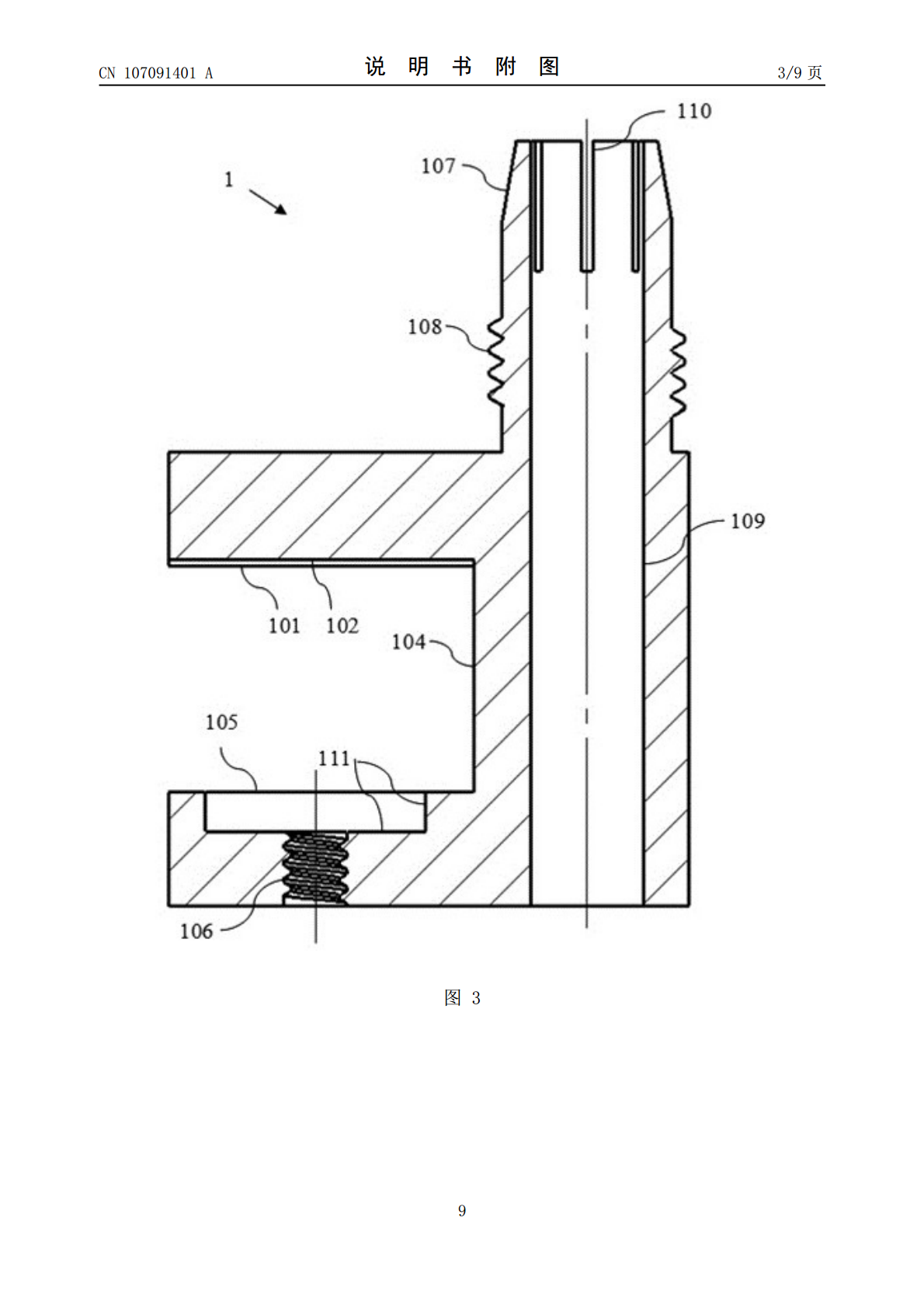

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107091401A(43)申请公布日2017.08.25(21)申请号201710460523.8(22)申请日2017.06.18(71)申请人深圳市华海科技研发有限公司地址518109广东省深圳市龙华新区龙华街道清湖社区清祥路清湖科技园C栋7楼716-717室(72)发明人金世华(51)Int.Cl.F16M13/02(2006.01)F16M11/04(2006.01)F16M11/16(2006.01)权利要求书1页说明书4页附图9页(54)发明名称可调高度桌边托架(57)摘要本发明公开了一种可调高度桌边托架，包括安装座，顶紧螺丝，压片，支杆，夹圈，第一托盘或第二托盘。安装座通过顶紧螺丝固定到桌边上，支杆通过夹圈可升降地固定到安装座的立孔中，调整安装到支杆上的第一托盘或第二托盘的高度。使用者把物品放到第一托盘或第二托盘上，更加舒适、高效地工作、学习和生活；在靠近人体的位置，可以代替人手放置或夹持物品，人们可以腾出一只手来做其它事情，可以帮助上肢无力或残缺的人放置或夹持物品，帮助他们解决一些生活不便的问题。CN107091401ACN107091401A权利要求书1/1页1.一种可调高度桌边托架，其特征在于，包括安装座、顶紧螺丝、压片、支杆、夹圈和第一托盘；所述安装座上设有左顶面、右顶面、侧面、底面、顶紧螺纹、外锥面、外螺纹和立孔；所述夹圈上设有内螺纹和内锥面。2.根据权利要求1所述的可调高度桌边托架，其特征在于，所述左顶面与所述右顶面共面。3.根据权利要求1所述的可调高度桌边托架，其特征在于，所述安装座上设有中顶面，所述中顶面相对于所述左顶面和所述右顶面凹进。4.根据权利要求1所述的可调高度桌边托架，其特征在于，在所述安装座的所述左顶面上粘贴有第一软性材料，在所述安装座的所述右顶面上粘贴有第二软性材料，在所述安装座的所述侧面上粘贴有第三软性材料，在所述压片上粘贴有第四软性材料。5.根据权利要求1所述的可调高度桌边托架，其特征在于，所述安装座的底面上设有压片孔，所述压片可以进入到所述压片孔中。6.根据权利要求1所述的可调高度桌边托架，其特征在于，在所述安装座的所述外锥面部设有释放槽。7.根据权利要求1所述的可调高度桌边托架，其特征在于，所述安装座的所述外锥面、所述外螺纹和所述立孔同轴线。8.根据权利要求1所述的可调高度桌边托架，其特征在于，还包括第二托盘，所述第二托盘的俯视图外形为圆形和长方形的组合。9.根据权利要求8所述的可调高度桌边托架，其特征在于，所述第二托盘上设有凸缘。2CN107091401A说明书1/4页可调高度桌边托架技术领域[0001]本发明涉及日常生活用品领域，具体涉及一种可调高度桌边托架。背景技术[0002]人们经常在各种桌子如办公桌、工作台、电脑桌、会议桌、餐桌等前工作、学习和生活。特定桌子的高度是固定的，每个人的身高有高有矮，桌子的高度并不一定能与每个人的身高相适应。人们希望有一个可调高度的桌边托架调整到合适的高度，放置自己需要的物品，可以腾出一只手来，更加舒适、高效地工作、学习和生活。有一部分人上肢无力或残缺，也希望有个托架来放置物品，以帮助解决生活不便。[0003]发明内容[0004]有鉴于此，本发明的目的是提供一种可调高度桌边托架，使用时安装到桌子（或类似桌子的工作台等）的桌边，可以根据自己的需要调整高度，放置自己需要的物品，更加舒适、高效地工作、学习和生活；在靠近人体的位置，可以代替人手放置或夹持物品，人们可以腾出一只手来做其它事情，可以帮助上肢无力或残缺的人放置或夹持物品，以帮助解决生活不便。[0005]为了实现上述目的，本发明提供了如下方案：一种可调高度桌边托架，包括；安装座，顶紧螺丝，压片，支杆，夹圈，第一托盘，第一软性材料，第二软性材料，第三软性材料和第四软性材料。[0006]所述安装座上设有左顶面，中顶面，右顶面，侧面和底面；所述安装座的所述左顶面与所述右顶面共面，所述中顶面相对于所述左顶面和所述右顶面凹进，所述左顶面上粘贴有第一软性材料，所述右顶面上粘贴有第二软性材料；所述安装座的所述侧面上粘贴有第三软性材料；所述安装座的所述底面上设有压片孔，所述压片可以进入到所述压片孔中，所述压片孔上设有顶紧螺纹，所述压片孔与所述顶紧螺纹同轴线；所述顶紧螺丝可转动地安装在所述安装座的所述顶紧螺纹内，所述压片可转动地安装在所述顶紧螺丝的头部；所述压片上粘贴有第四软性材料；所述安装座的所述左顶面和所述右顶面、所述侧面、所述底面形成C形槽。[0007]在所述安装座的后部设有外锥面、外螺纹和立孔，所述外锥面、所述外螺纹和所述立孔同轴线，在所述外锥面上设有释放槽。[0008]所述支杆上设有圆柱面和端面，所述支杆的所述圆柱面
