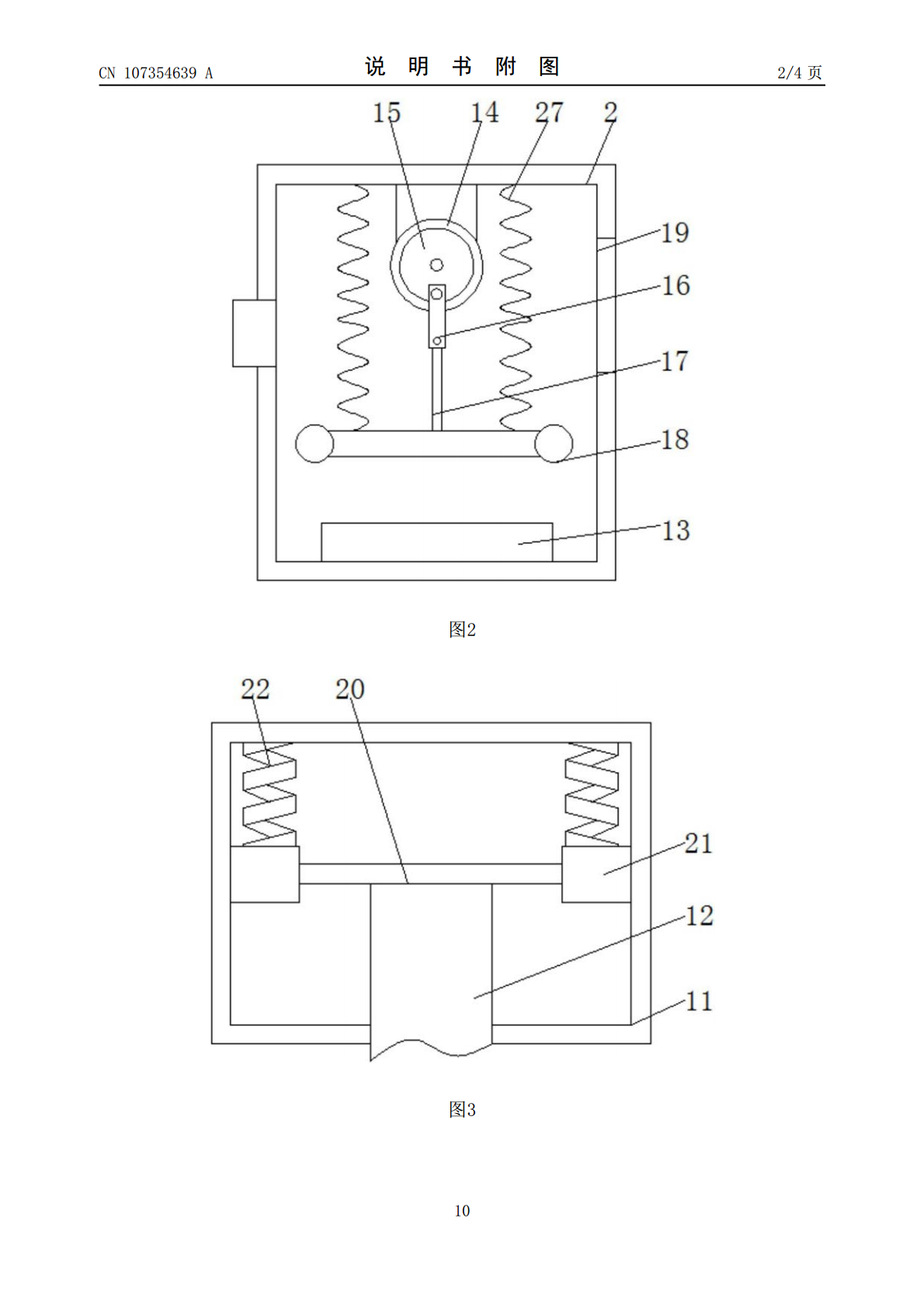

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107354639A(43)申请公布日2017.11.17(21)申请号201710746306.5(22)申请日2017.08.26(71)申请人姚飞地址230000安徽省合肥市包河区北京路与长春路交叉口水立坊4栋805(72)发明人姚飞(51)Int.Cl.D06B3/18(2006.01)D06B23/00(2006.01)D06B23/04(2006.01)权利要求书2页说明书5页附图4页(54)发明名称一种便于快速印染的纺织用印染装置(57)摘要本发明提供一种便于快速印染的纺织用印染装置，涉及印染领域。该便于快速印染的纺织用印染装置，包括底座，所述底座的顶部固定安装有壳体，所述底座的顶部固定安装有管体，所述管体的顶部穿插设置有支杆，所述支杆靠近管体的一端贯穿管体的顶部并延伸至管体的内部。该便于快速印染的纺织用印染装置，通过对吸水棉、第二电机、转盘、连杆、推杆、压板、通孔和复位弹簧的设置，达到了方便对纺织用印染装置内部的纺织物进行挤压的效果，从而方便壳体内部的染料对纺织物进行印染，因此也提高了纺织用印染装置的使用效率，同时也提高了纺织用印染装置的工作效率，因此也方便了使用者的使用。CN107354639ACN107354639A权利要求书1/2页1.一种便于快速印染的纺织用印染装置，包括底座(1)，其特征在于：所述底座(1)的顶部固定安装有壳体(2)，所述底座(1)的顶部固定安装有管体(3)，所述管体(3)的顶部穿插设置有支杆(4)，所述支杆(4)靠近管体(3)的一端贯穿管体(3)的顶部并延伸至管体(3)的内部，所述支杆(4)位于管体(3)外部的一端通过转轴活动连接有滚轮(5)，所述壳体(5)的顶部固定安装有横板(6)，所述横板(6)的底部固定安装有第一电机(7)，所述第一电机(7)的输出轴固定安装有收线盘(8)，所述壳体(2)的右侧且位于横板(6)的下方固定安装有支撑管(9)，所述支撑管(9)远离壳体(2)的一端穿插设置有支撑杆(10)，所述支撑杆(10)靠近支撑管(9)的一端贯穿支撑管(9)的一侧并延伸至支撑管(9)的内部，所述支撑杆(10)远离支撑管(9)的一端与横板(6)的底部固定连接，所述底座(1)的底部固定安装有缓冲盒(11)，所述缓冲盒(11)的底部穿插设置有支撑腿(12)，所述支撑腿(12)靠近缓冲盒(11)的一端贯穿缓冲盒(11)的底部并延伸至缓冲盒(11)的内部；所述壳体(2)内腔的底部固定安装有吸水棉(13)，所述壳体(2)内腔的顶部固定安装有第二电机(14)，所述第二电机(14)的输出轴固定安装有转盘(15)，所述转盘(15)的外圈通过转轴活动连接有连杆(16)，所述连杆(16)远离转盘(15)的一端通过转轴活动连接有推杆(17)，所述推杆(17)的底部固定安装有压板(18)，所述壳体(2)的右侧开设有通孔(19)；所述缓冲盒(11)的内部设置有滑板(20)，所述滑板(20)的两侧均固定安装有滑块(21)，所述滑块(21)的顶部固定安装有减震弹簧(22)，所述减震弹簧(22)远离滑块(21)的一端与缓冲盒(11)内腔的顶部固定连接，所述滑板(20)的底部与支撑腿(12)位于缓冲盒(11)内部的一端固定连接；所述管体(3)的内部设置有移板(23)，所述移板(23)的底部固定安装有缓冲弹簧(24)，所述缓冲弹簧(24)远离移板(23)的一端与管体(3)内腔的底部固定连接，所述移板(23)的顶部与支杆(4)位于管体(3)内部的一端固定连接。2.根据权利要求1所述的一种便于快速印染的纺织用印染装置，其特征在于：所述支撑腿(12)的底部固定安装有防滑板(25)，所述支撑腿(12)的表面且位于缓冲盒(11)与防滑板(25)之间环绕设置有弹簧(26)，所述弹簧(26)的顶部和底部分别与缓冲盒(11)的底部和防滑板(25)的顶部接触。3.根据权利要求1所述的一种便于快速印染的纺织用印染装置，其特征在于：所述缓冲盒(11)的数量为四个，且四个缓冲盒(11)分布于底座(1)底部的四角。4.根据权利要求1所述的一种便于快速印染的纺织用印染装置，其特征在于：所述压板(18)顶部的两侧均固定安装有复位弹簧(27)，所述复位弹簧(27)远离压板(18)的一端与壳体(2)内腔的顶部固定连接。5.根据权利要求1所述的一种便于快速印染的纺织用印染装置，其特征在于：所述滑块(21)与缓冲盒(11)配合设置，且滑块(21)远离滑板(20)的一侧与缓冲盒(11)的内壁接触。6.根据权利要求1所述的一种便于快速印染的纺织用印染装置，其特征在于：所述移板(23)与管体(3)配合设置，且移板(23)的表面与管体(3)的内壁接触。7.根据权利要求1所述的一种便于快速
