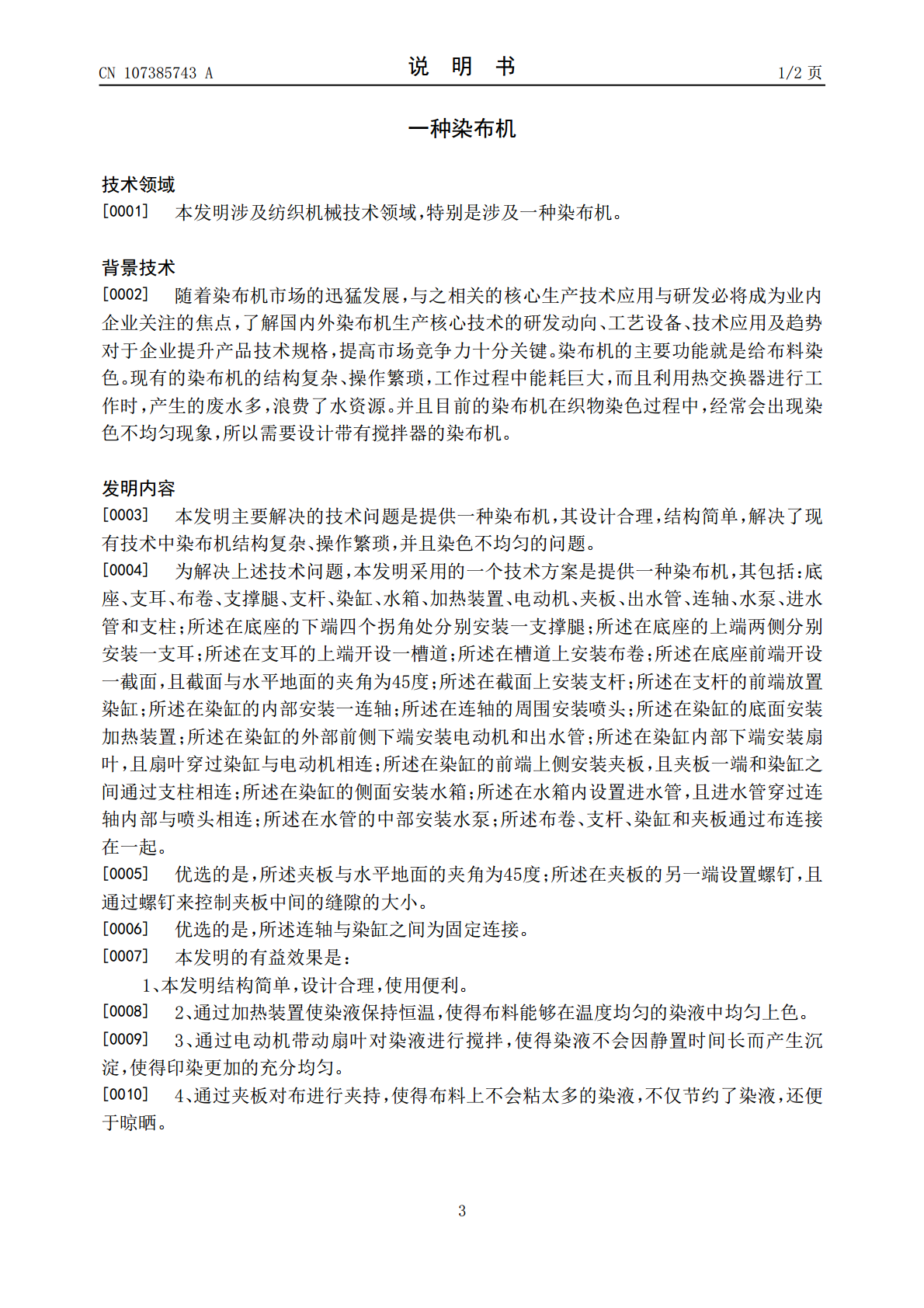

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107385743A(43)申请公布日2017.11.24(21)申请号201710675888.2(22)申请日2017.08.09(71)申请人湖州南浔敏悦织造有限公司地址313000浙江省湖州市南浔区善琏镇皇坟村金家兜(72)发明人唐红娟王红梅(74)专利代理机构北京方圆嘉禾知识产权代理有限公司11385代理人董芙蓉(51)Int.Cl.D06B23/14(2006.01)D06B23/22(2006.01)D06B23/20(2006.01)D06B23/04(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种染布机(57)摘要本发明公开了一种染布机，其包括：底座、支耳、布卷、支撑腿、支杆、染缸、水箱、加热装置、电动机、夹板、出水管、连轴、水泵、进水管和支柱；在底座的上端两侧分别安装一支耳；在支耳的上端开设一槽道；在槽道上安装布卷；在截面上安装支杆；在支杆的前端放置染缸；在染缸内部下端安装扇叶，且扇叶穿过染缸与电动机相连；在染缸的前端上侧安装夹板，且夹板一端和染缸之间通过支柱相连。本发明结构简单，设计合理，通过夹板对布进行夹持，使得布料上不会粘太多的染液，不仅节约了染液，还便于晾晒。CN107385743ACN107385743A权利要求书1/1页1.一种染布机，其特征在于包括：底座、支耳、布卷、支撑腿、支杆、染缸、水箱、加热装置、电动机、夹板、出水管、连轴、水泵、进水管和支柱；所述在底座的下端四个拐角处分别安装一支撑腿；所述在底座的上端两侧分别安装一支耳；所述在支耳的上端开设一槽道；所述在槽道上安装布卷；所述在底座前端开设一截面，且截面与水平地面的夹角为45度；所述在截面上安装支杆；所述在支杆的前端放置染缸；所述在染缸的内部安装一连轴；所述在连轴的周围安装喷头；所述在染缸的底面安装加热装置；所述在染缸的外部前侧下端安装电动机和出水管；所述在染缸内部下端安装扇叶，且扇叶穿过染缸与电动机相连；所述在染缸的前端上侧安装夹板，且夹板一端和染缸之间通过支柱相连；所述在染缸的侧面安装水箱；所述在水箱内设置进水管，且进水管穿过连轴内部与喷头相连；所述在水管的中部安装水泵；所述布卷、支杆、染缸和夹板通过布连接在一起。2.根据权利要求1所述的一种染布机，其特征在于：所述夹板与水平地面的夹角为45度；所述在夹板的另一端设置螺钉，且通过螺钉来控制夹板中间的缝隙的大小。3.根据权利要求1所述的一种染布机，其特征在于：所述连轴与染缸之间为固定连接。2CN107385743A说明书1/2页一种染布机技术领域[0001]本发明涉及纺织机械技术领域，特别是涉及一种染布机。背景技术[0002]随着染布机市场的迅猛发展，与之相关的核心生产技术应用与研发必将成为业内企业关注的焦点，了解国内外染布机生产核心技术的研发动向、工艺设备、技术应用及趋势对于企业提升产品技术规格，提高市场竞争力十分关键。染布机的主要功能就是给布料染色。现有的染布机的结构复杂、操作繁琐，工作过程中能耗巨大，而且利用热交换器进行工作时，产生的废水多，浪费了水资源。并且目前的染布机在织物染色过程中，经常会出现染色不均匀现象，所以需要设计带有搅拌器的染布机。发明内容[0003]本发明主要解决的技术问题是提供一种染布机，其设计合理，结构简单，解决了现有技术中染布机结构复杂、操作繁琐，并且染色不均匀的问题。[0004]为解决上述技术问题，本发明采用的一个技术方案是提供一种染布机，其包括：底座、支耳、布卷、支撑腿、支杆、染缸、水箱、加热装置、电动机、夹板、出水管、连轴、水泵、进水管和支柱；所述在底座的下端四个拐角处分别安装一支撑腿；所述在底座的上端两侧分别安装一支耳；所述在支耳的上端开设一槽道；所述在槽道上安装布卷；所述在底座前端开设一截面，且截面与水平地面的夹角为45度；所述在截面上安装支杆；所述在支杆的前端放置染缸；所述在染缸的内部安装一连轴；所述在连轴的周围安装喷头；所述在染缸的底面安装加热装置；所述在染缸的外部前侧下端安装电动机和出水管；所述在染缸内部下端安装扇叶，且扇叶穿过染缸与电动机相连；所述在染缸的前端上侧安装夹板，且夹板一端和染缸之间通过支柱相连；所述在染缸的侧面安装水箱；所述在水箱内设置进水管，且进水管穿过连轴内部与喷头相连；所述在水管的中部安装水泵；所述布卷、支杆、染缸和夹板通过布连接在一起。[0005]优选的是，所述夹板与水平地面的夹角为45度；所述在夹板的另一端设置螺钉，且通过螺钉来控制夹板中间的缝隙的大小。[0006]优选的是，所述连轴与染缸之间为固定连接。[0007]本发明的有益效果是：1、本发明结构简单，设计合理，使用便利。[0008]2、通过加热装置使染液保持恒温，使得
