一种茶叶破碎装置.pdf

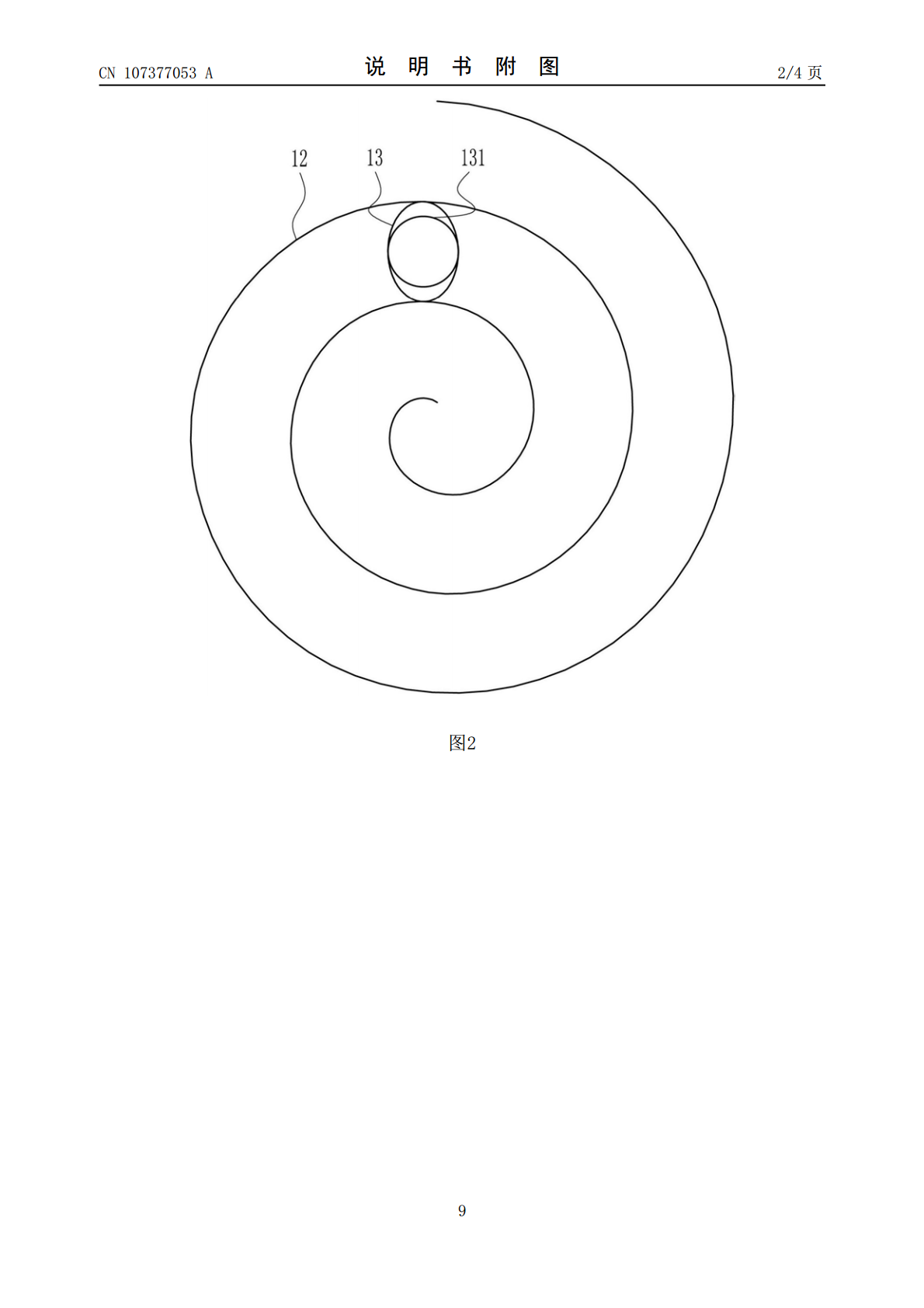

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107377053A(43)申请公布日2017.11.24(21)申请号201710649771.7(22)申请日2017.08.02(71)申请人赵晓琴地址239200安徽省滁州市来安县新安镇峰汇国际(72)发明人赵晓琴(51)Int.Cl.B02C1/00(2006.01)B02C23/00(2006.01)B02C23/08(2006.01)B02C4/10(2006.01)B07B1/28(2006.01)B07B1/42(2006.01)B07B1/46(2006.01)权利要求书1页说明书5页附图4页(54)发明名称一种茶叶破碎装置(57)摘要本发明涉及一种破碎装置，尤其涉及一种茶叶破碎装置。本发明要解决的技术问题是提供一种茶叶破碎装置。为了解决上述技术问题，本发明提供了这样一种茶叶破碎装置，包括有铁质收集框、磁铁块、第一网板、电动破碎轮、支杆、震动装置等；破碎箱左右两侧的中上部对称式设置有进料斗，破碎箱顶部设置有螺旋导轨，螺旋导轨上设置有滑动轴，滑动轴中部开有螺纹孔，螺纹孔内壁上设置有内螺纹，螺纹孔内设置有螺杆，螺杆穿过螺纹孔，螺杆外围设置有外螺纹。本发明达到了茶叶均匀破碎，破碎效率高，便于更换和固定收集框，防止茶叶或者茶叶碎屑残留破碎箱内壁上以及第一网板和第二网板上，满足于茶叶包泡茶需求的效果。CN107377053ACN107377053A权利要求书1/1页1.一种茶叶破碎装置，其特征在于，包括有铁质收集框(1)、磁铁块(2)、第一网板(3)、电动破碎轮(4)、支杆(5)、震动装置(6)、第二网板(7)、凸起(8)、环形板(9)、螺杆(10)、破碎箱(11)、进料斗(110)、螺旋导轨(12)、滑动轴(13)和旋转盘(14)，破碎箱(11)左右两侧的中上部对称式设置有进料斗(110)，破碎箱(11)顶部设置有螺旋导轨(12)，螺旋导轨(12)上设置有滑动轴(13)，滑动轴(13)中部开有螺纹孔(131)，螺纹孔(131)内壁上设置有内螺纹，螺纹孔(131)内设置有螺杆(10)，螺杆(10)穿过螺纹孔(131)，螺杆(10)外围设置有外螺纹，内螺纹与外螺纹配合，螺杆(10)的上端连接有旋转盘(14)，螺杆(10)的下端连接有环形板(9)，环形板(9)底部均匀式设置有凸起(8)，破碎箱(11)内中部连接有第二网板(7)，破碎箱(11)内中下部的左右两壁对称式连接有第一网板(3)，第一网板(3)与第二网板(7)支架的破碎箱(11)左内壁上设置有震动装置(6)，第一网板(3)的末端连接有支杆(5)，支杆(5)的上端设置有电动破碎轮(4)，破碎箱(11)左右两侧下端设置有磁铁块(2)，破碎箱(11)底部设置有铁质收集框(1)。2.根据权利要求1所述的一种茶叶破碎装置，其特征在于，震动装置(6)包括有电磁铁(61)、第一弹簧(62)和铁质捶杆(63)，第一网板(3)与第二网板(7)支架的破碎箱(11)左内壁上设置有电磁铁(61)，电磁铁(61)上下两侧均连接有第一弹簧(62)，第一弹簧(62)的末端均连接有铁质捶杆(63)。3.根据权利要求2所述的一种茶叶破碎装置，其特征在于，还包括有第二弹簧(15)、第一连接杆(16)、第二连接杆(18)、螺栓(19)和螺母(20)，破碎箱(11)左右两侧的下端均设置有第一连接杆(16)，铁质收集框(1)左右两侧上端均连接有第二连接杆(18)，第一连接杆(16)和第二连接杆(18)中部均开有穿孔(17)，第一连接杆(16)上方的破碎箱(11)壁上连接有第二弹簧(15)，第二弹簧(15)的末端连接有螺栓(19)，螺栓(19)上配合有螺母(20)。4.根据权利要求3所述的一种茶叶破碎装置，其特征在于，还包括有第三弹簧(21)和钢珠(22)，螺杆(10)中部连接有第三弹簧(21)，第三弹簧(21)的末端连接有钢珠(22)。5.根据权利要求4所述的一种茶叶破碎装置，其特征在于，第一网板(3)与第二网板(7)的孔径大小之比为2：3。2CN107377053A说明书1/5页一种茶叶破碎装置技术领域[0001]本发明涉及一种破碎装置，尤其涉及一种茶叶破碎装置。背景技术[0002]茶，是中国特有的一种著名饮品，遍销海内外。[0003]近几十年来，茶学和植物学研究相结合，从树种及地质变迁气候变化等不同角度出发，对茶树原产地作了更加细致深入的分析和论证，进一步证明中国西南地区是茶树原产地。从植物学的角度，许多属的起源中心在某一个地区集中，即表明该地区是这一植物区系的发源中心。山茶科、山茶属植物在我国西南地区的高度集中，说明了我国西南地区就是山茶属植物的发源中心，当属茶的发源地。[0004]目前越来越多人以茶养身，茶的饮用更是众人
