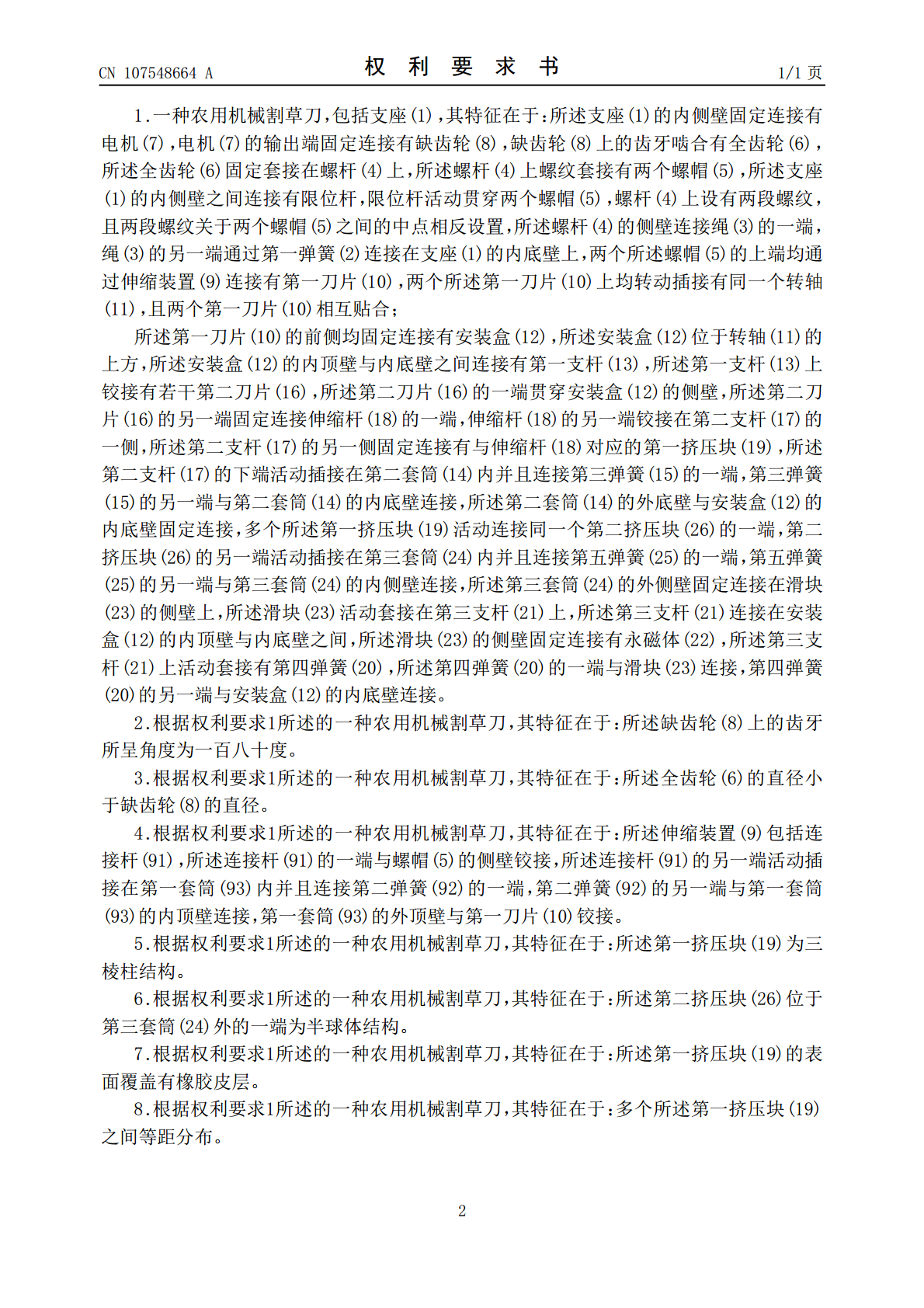

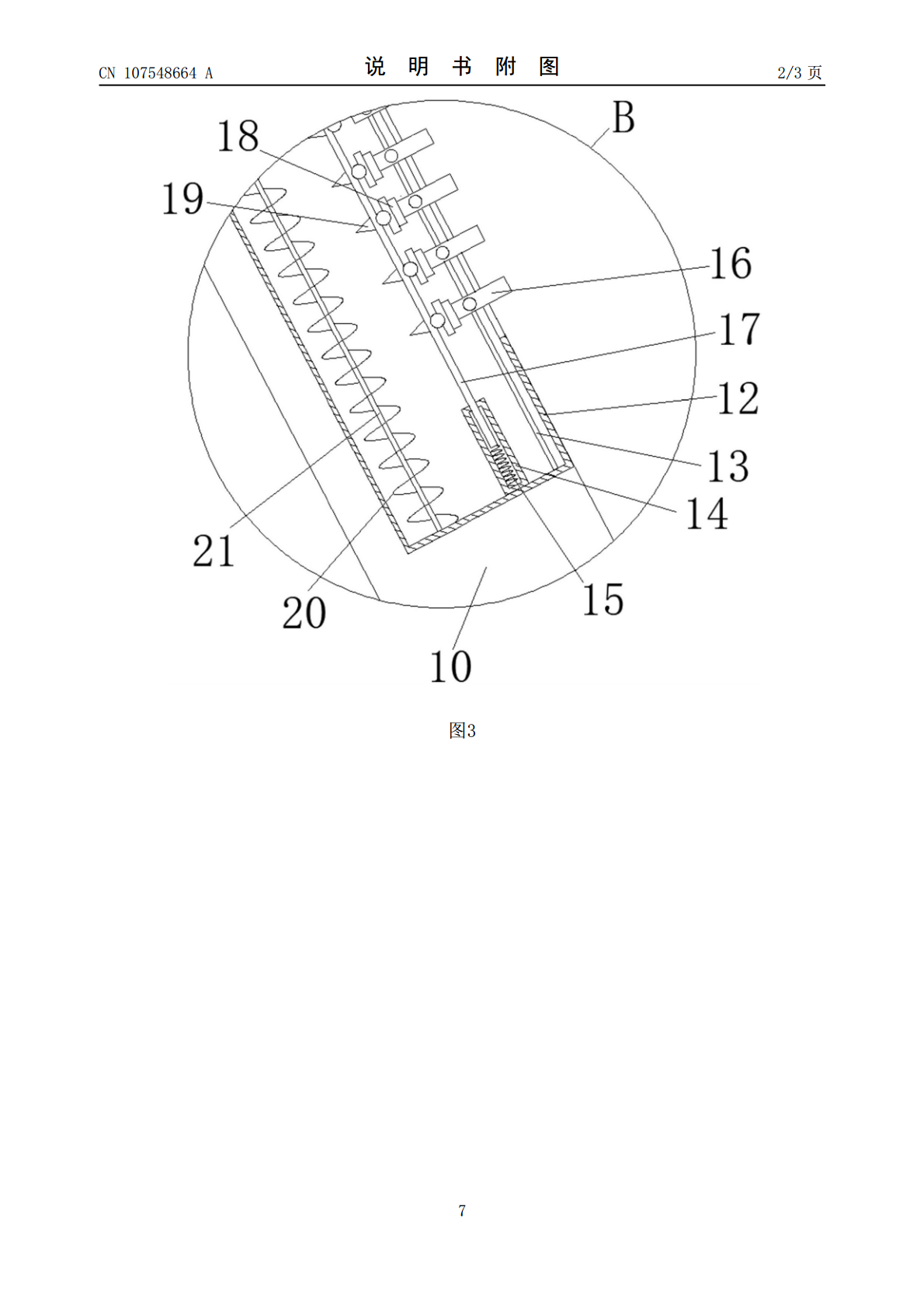

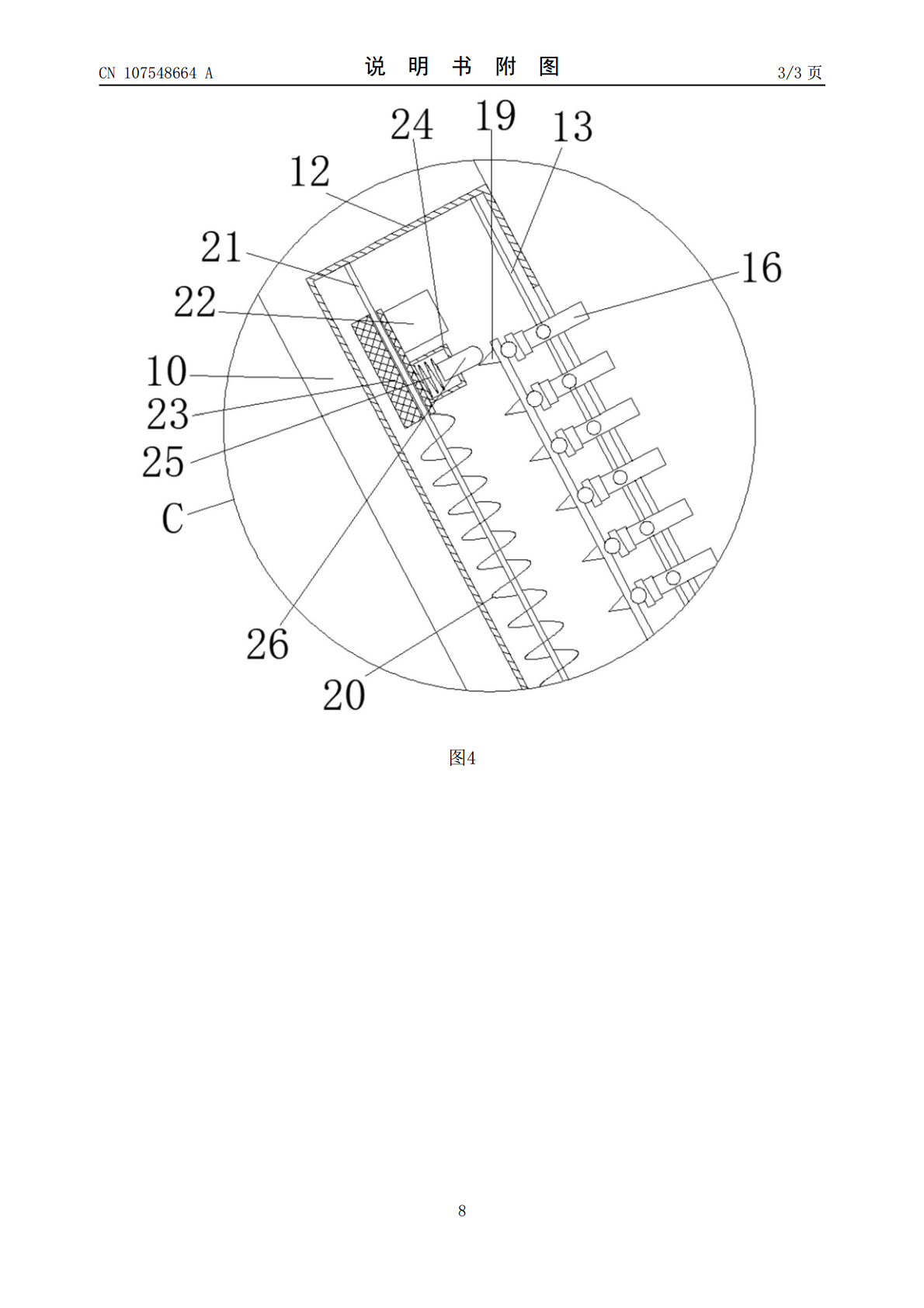

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107548664A(43)申请公布日2018.01.09(21)申请号201710930579.5(22)申请日2017.10.09(71)申请人刘艺赟地址321100浙江省金华市兰溪市黄店镇刘家村刘家北路46号(72)发明人刘艺赟(51)Int.Cl.A01D34/02(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种农用机械割草刀(57)摘要本发明公开了一种农用机械割草刀，包括支座，所述支座的内侧壁固定连接有电机，电机的输出端固定连接有缺齿轮，此农用机械割草刀结构简单，通过加入第三支杆、螺杆和螺帽等结构，当两个第一刀片相互闭合时，两个滑块在第四弹簧的作用下向上运动，当两个第一刀片相互分离时，两个永磁体在吸引力的作用下压缩第四弹簧，使两个滑块向下移动，从而使第二挤压块不断的挤压第一挤压块，使第二支杆在第三弹簧的作用下不断的抖动，从而使第二刀片不断的摆动进行割草，提高了割草效率。CN107548664ACN107548664A权利要求书1/1页1.一种农用机械割草刀，包括支座(1)，其特征在于：所述支座(1)的内侧壁固定连接有电机(7)，电机(7)的输出端固定连接有缺齿轮(8)，缺齿轮(8)上的齿牙啮合有全齿轮(6)，所述全齿轮(6)固定套接在螺杆(4)上，所述螺杆(4)上螺纹套接有两个螺帽(5)，所述支座(1)的内侧壁之间连接有限位杆，限位杆活动贯穿两个螺帽(5)，螺杆(4)上设有两段螺纹，且两段螺纹关于两个螺帽(5)之间的中点相反设置，所述螺杆(4)的侧壁连接绳(3)的一端，绳(3)的另一端通过第一弹簧(2)连接在支座(1)的内底壁上，两个所述螺帽(5)的上端均通过伸缩装置(9)连接有第一刀片(10)，两个所述第一刀片(10)上均转动插接有同一个转轴(11)，且两个第一刀片(10)相互贴合；所述第一刀片(10)的前侧均固定连接有安装盒(12)，所述安装盒(12)位于转轴(11)的上方，所述安装盒(12)的内顶壁与内底壁之间连接有第一支杆(13)，所述第一支杆(13)上铰接有若干第二刀片(16)，所述第二刀片(16)的一端贯穿安装盒(12)的侧壁，所述第二刀片(16)的另一端固定连接伸缩杆(18)的一端，伸缩杆(18)的另一端铰接在第二支杆(17)的一侧，所述第二支杆(17)的另一侧固定连接有与伸缩杆(18)对应的第一挤压块(19)，所述第二支杆(17)的下端活动插接在第二套筒(14)内并且连接第三弹簧(15)的一端，第三弹簧(15)的另一端与第二套筒(14)的内底壁连接，所述第二套筒(14)的外底壁与安装盒(12)的内底壁固定连接，多个所述第一挤压块(19)活动连接同一个第二挤压块(26)的一端，第二挤压块(26)的另一端活动插接在第三套筒(24)内并且连接第五弹簧(25)的一端，第五弹簧(25)的另一端与第三套筒(24)的内侧壁连接，所述第三套筒(24)的外侧壁固定连接在滑块(23)的侧壁上，所述滑块(23)活动套接在第三支杆(21)上，所述第三支杆(21)连接在安装盒(12)的内顶壁与内底壁之间，所述滑块(23)的侧壁固定连接有永磁体(22)，所述第三支杆(21)上活动套接有第四弹簧(20)，所述第四弹簧(20)的一端与滑块(23)连接，第四弹簧(20)的另一端与安装盒(12)的内底壁连接。2.根据权利要求1所述的一种农用机械割草刀，其特征在于：所述缺齿轮(8)上的齿牙所呈角度为一百八十度。3.根据权利要求1所述的一种农用机械割草刀，其特征在于：所述全齿轮(6)的直径小于缺齿轮(8)的直径。4.根据权利要求1所述的一种农用机械割草刀，其特征在于：所述伸缩装置(9)包括连接杆(91)，所述连接杆(91)的一端与螺帽(5)的侧壁铰接，所述连接杆(91)的另一端活动插接在第一套筒(93)内并且连接第二弹簧(92)的一端，第二弹簧(92)的另一端与第一套筒(93)的内顶壁连接，第一套筒(93)的外顶壁与第一刀片(10)铰接。5.根据权利要求1所述的一种农用机械割草刀，其特征在于：所述第一挤压块(19)为三棱柱结构。6.根据权利要求1所述的一种农用机械割草刀，其特征在于：所述第二挤压块(26)位于第三套筒(24)外的一端为半球体结构。7.根据权利要求1所述的一种农用机械割草刀，其特征在于：所述第一挤压块(19)的表面覆盖有橡胶皮层。8.根据权利要求1所述的一种农用机械割草刀，其特征在于：多个所述第一挤压块(19)之间等距分布。2CN107548664A说明书1/3页一种农用机械割草刀技术领域[0001]本发明涉及农业技术领域，具体为一种农用机械割草刀。背景技术[0002]农业机械是指在作物种植业和畜牧业生产过程中，以及农、畜产品初
