一种均匀节水的农业浇灌装置.pdf

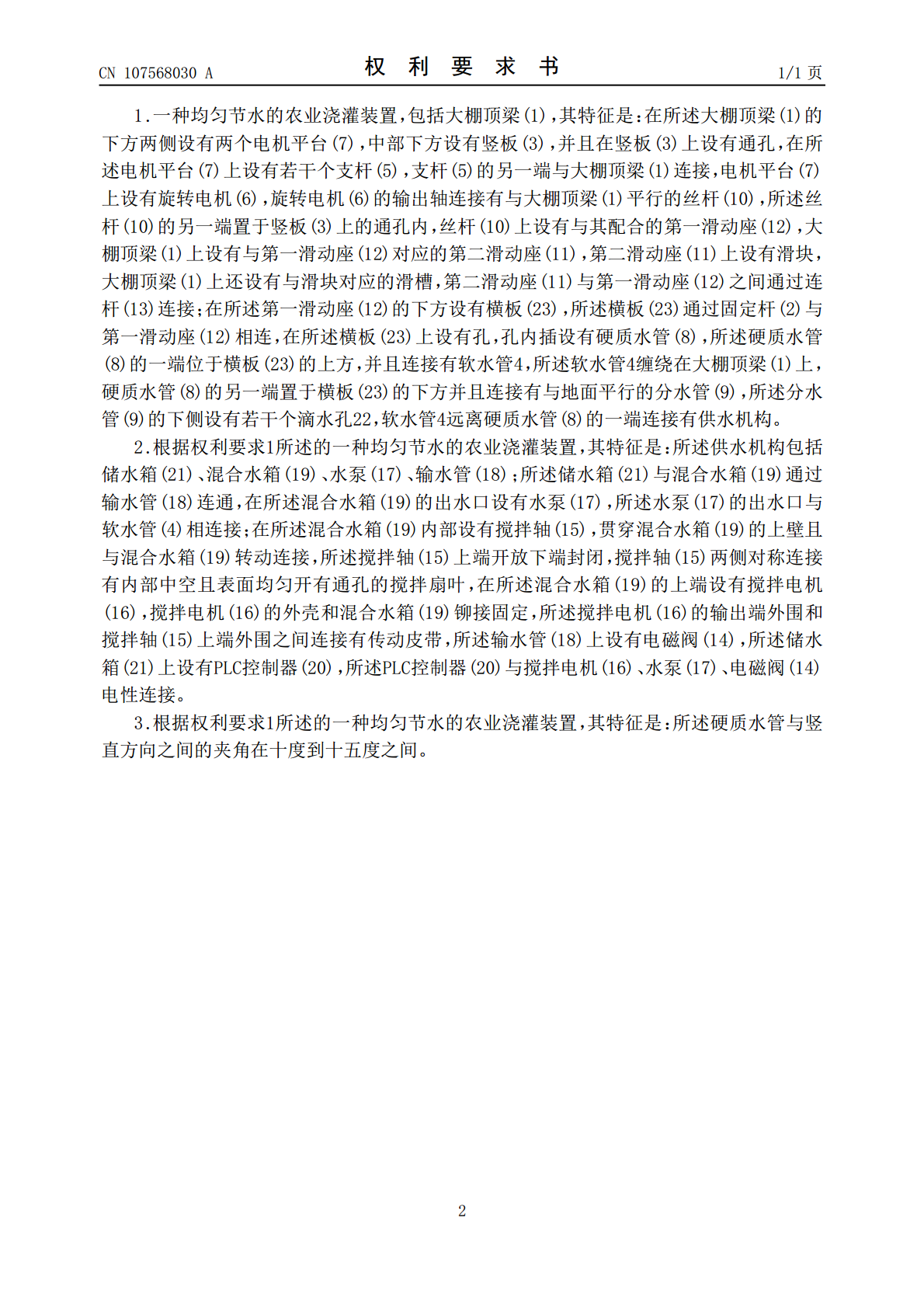

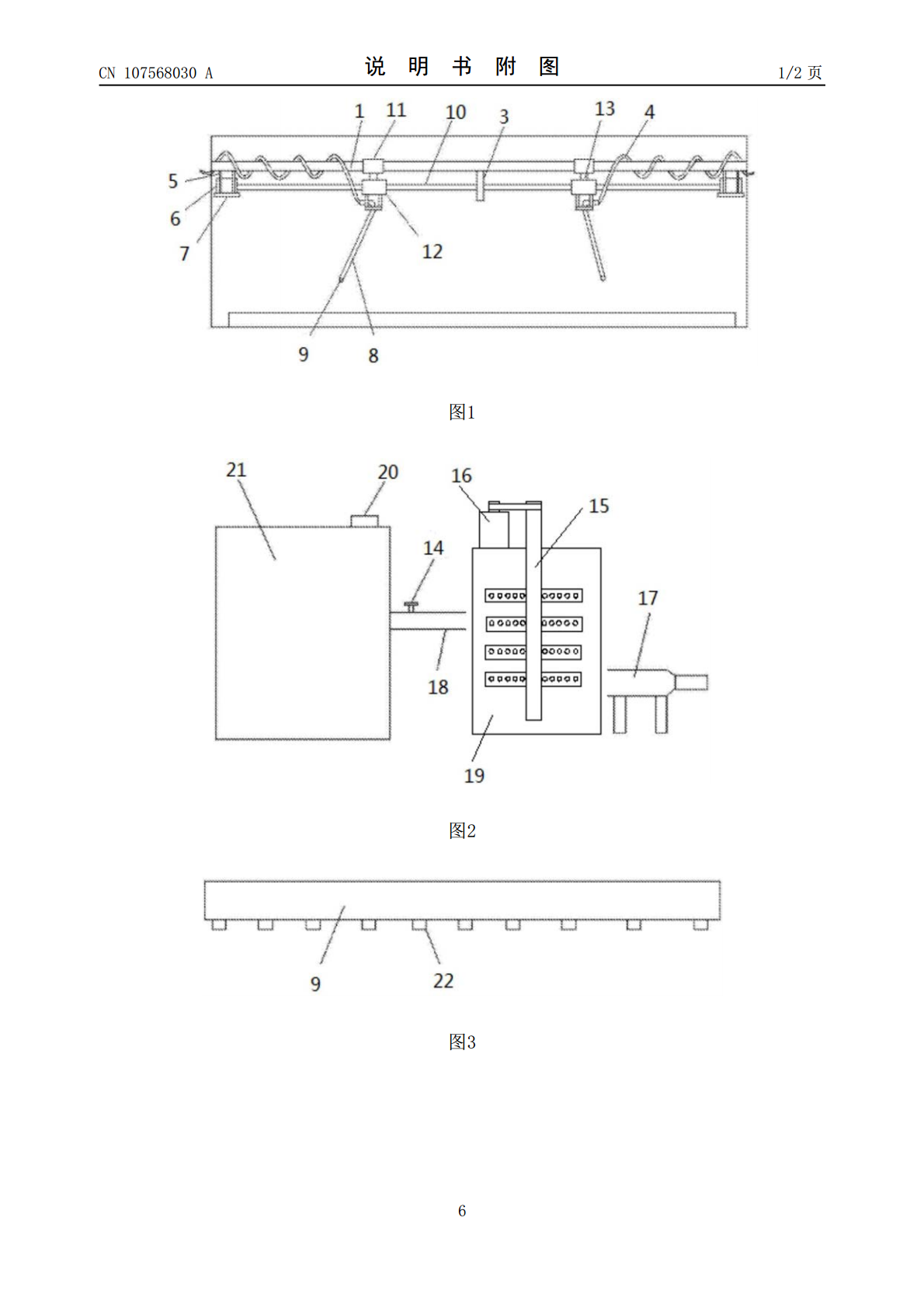

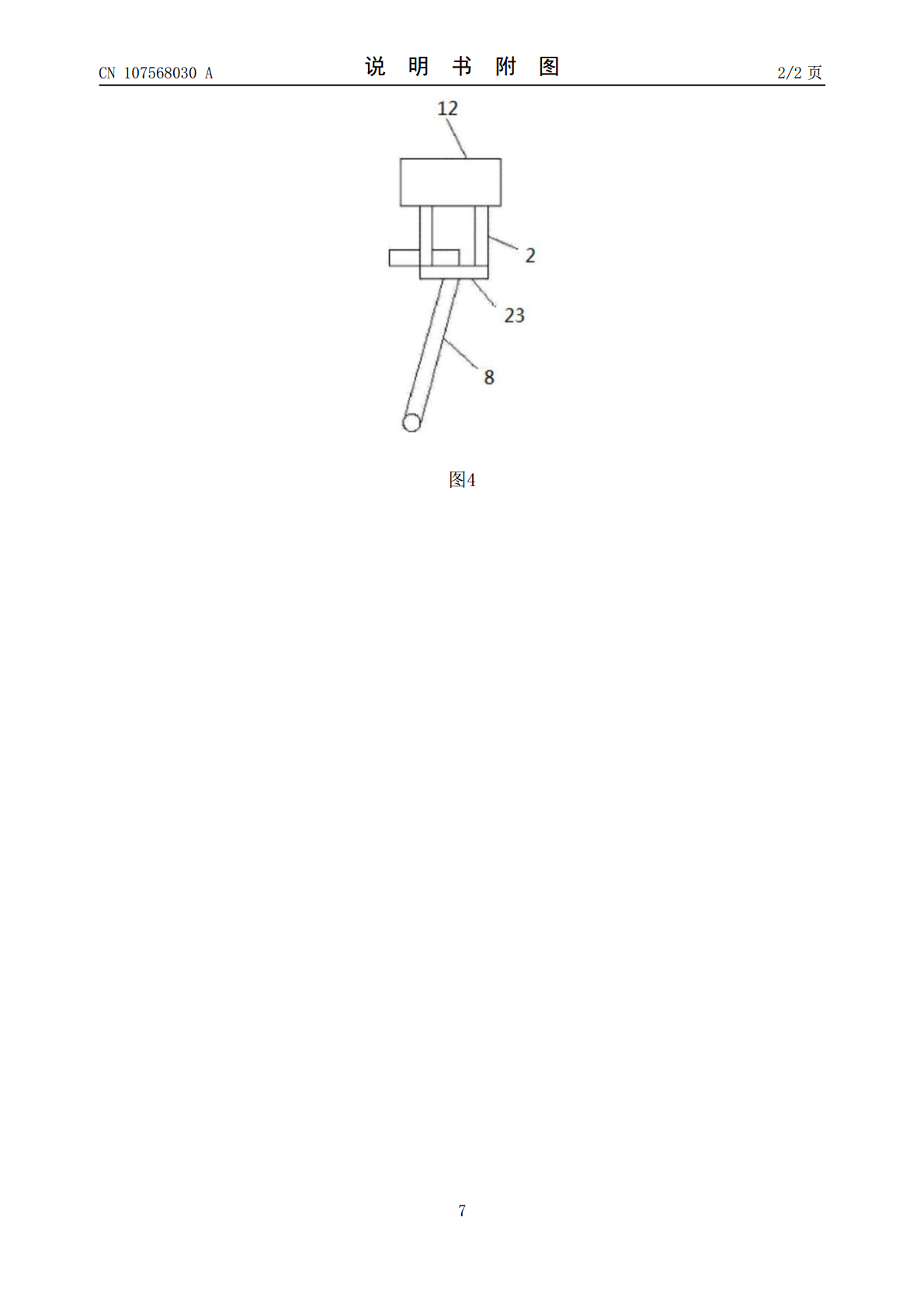

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107568030A(43)申请公布日2018.01.12(21)申请号201710863291.0(22)申请日2017.09.22(71)申请人梁金屯地址048199山西省晋城市阳城县凤城镇梁沟村东头18号(72)发明人梁金屯(74)专利代理机构山西五维专利事务所(有限公司)14105代理人茹牡花(51)Int.Cl.A01G25/02(2006.01)A01M7/00(2006.01)A01G25/16(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种均匀节水的农业浇灌装置(57)摘要一种均匀节水的农业浇灌装置，属于农业浇灌技术领域。技术方案是在大棚顶梁的下方设有电机平台、竖板，竖板上设有通孔，电机平台上设有支杆，支杆的另一端与大棚顶梁连接，电机平台上设有旋转电机，旋转电机与丝杆连接，丝杆的另一端置于竖板上的通孔内，丝杆上设有第一滑动座，大棚顶梁上设有第二滑动座及滑槽，第二滑动座上设有滑块，第二滑动座与第一滑动座通过连杆连接；在第一滑动座下方设有横板，横板通过固定杆与第一滑动座相连，在横板上设有孔，孔内设有硬质水管，硬质水管的一端位于横板的上方，并连接有软水管，软水管缠绕在大棚顶梁上。本发明具有本发明灌溉均匀，节约水源，灌溉和喷洒农药同时进行，节约人力等优点。CN107568030ACN107568030A权利要求书1/1页1.一种均匀节水的农业浇灌装置，包括大棚顶梁(1)，其特征是：在所述大棚顶梁(1)的下方两侧设有两个电机平台(7)，中部下方设有竖板(3)，并且在竖板(3)上设有通孔，在所述电机平台(7)上设有若干个支杆(5)，支杆(5)的另一端与大棚顶梁(1)连接，电机平台(7)上设有旋转电机(6)，旋转电机(6)的输出轴连接有与大棚顶梁(1)平行的丝杆(10)，所述丝杆(10)的另一端置于竖板(3)上的通孔内，丝杆(10)上设有与其配合的第一滑动座(12)，大棚顶梁(1)上设有与第一滑动座(12)对应的第二滑动座(11)，第二滑动座(11)上设有滑块，大棚顶梁(1)上还设有与滑块对应的滑槽，第二滑动座(11)与第一滑动座(12)之间通过连杆(13)连接；在所述第一滑动座(12)的下方设有横板(23)，所述横板(23)通过固定杆(2)与第一滑动座(12)相连，在所述横板(23)上设有孔，孔内插设有硬质水管(8)，所述硬质水管(8)的一端位于横板(23)的上方，并且连接有软水管4，所述软水管4缠绕在大棚顶梁(1)上，硬质水管(8)的另一端置于横板(23)的下方并且连接有与地面平行的分水管(9)，所述分水管(9)的下侧设有若干个滴水孔22，软水管4远离硬质水管(8)的一端连接有供水机构。2.根据权利要求1所述的一种均匀节水的农业浇灌装置，其特征是：所述供水机构包括储水箱(21)、混合水箱(19)、水泵(17)、输水管(18)；所述储水箱(21)与混合水箱(19)通过输水管(18)连通，在所述混合水箱(19)的出水口设有水泵(17)，所述水泵(17)的出水口与软水管(4)相连接；在所述混合水箱(19)内部设有搅拌轴(15)，贯穿混合水箱(19)的上壁且与混合水箱(19)转动连接，所述搅拌轴(15)上端开放下端封闭，搅拌轴(15)两侧对称连接有内部中空且表面均匀开有通孔的搅拌扇叶，在所述混合水箱(19)的上端设有搅拌电机(16)，搅拌电机(16)的外壳和混合水箱(19)铆接固定，所述搅拌电机(16)的输出端外围和搅拌轴(15)上端外围之间连接有传动皮带，所述输水管(18)上设有电磁阀(14)，所述储水箱(21)上设有PLC控制器(20)，所述PLC控制器(20)与搅拌电机(16)、水泵(17)、电磁阀(14)电性连接。3.根据权利要求1所述的一种均匀节水的农业浇灌装置，其特征是：所述硬质水管与竖直方向之间的夹角在十度到十五度之间。2CN107568030A说明书1/3页一种均匀节水的农业浇灌装置技术领域[0001]本发明属于农业浇灌装置技术领域，具体涉及一种均匀节水的农业浇灌装置。背景技术[0002]温室大棚被广泛应用于育苗及果蔬栽培生产过程中，在我国北方地区，由于气候原因，冬季无法在天然环境中进行种苗生产，因此最常见的种苗培育方式就是利用温室大棚进行种苗栽培。北方冬季无雨，因此在进行大棚种植时，必须对大棚内的种苗进行浇水灌溉。现有的灌溉方式为：经人工或水泵向大棚内部土壤地面进行引水，水经地面上的沟渠流通，直至流经整个大棚内部地面。这种方式不但缓慢，而且浪费水资源，同时水先流经的区域灌溉过多，而后流经的区域灌溉不足，从而造成灌溉不均，影响种苗产量，且在大棚种植时，需要不定时的喷洒农业，喷洒农药与灌溉分步骤进行，这样浪费人力，工
