鱼缸自动喂鱼装置.pdf

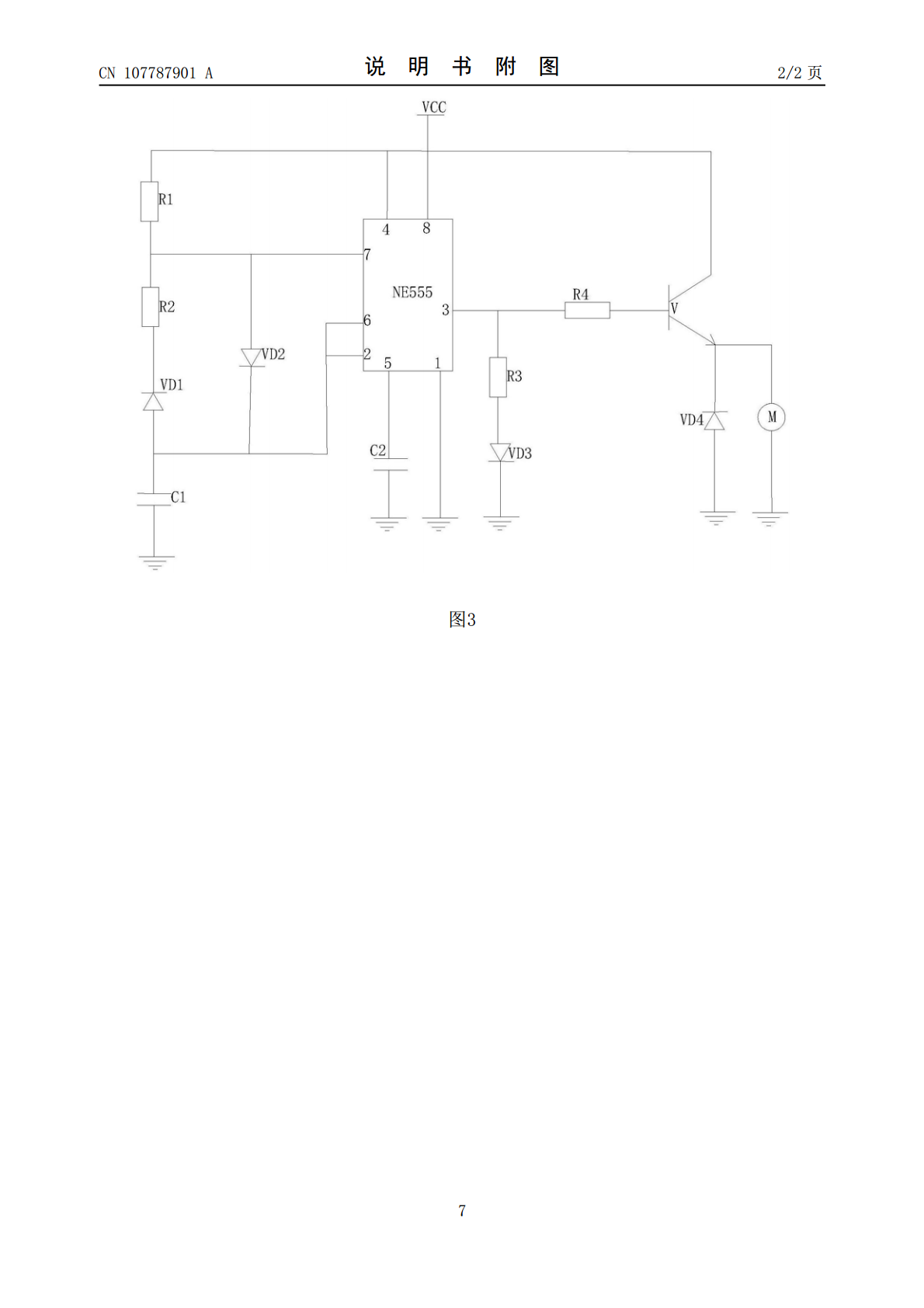

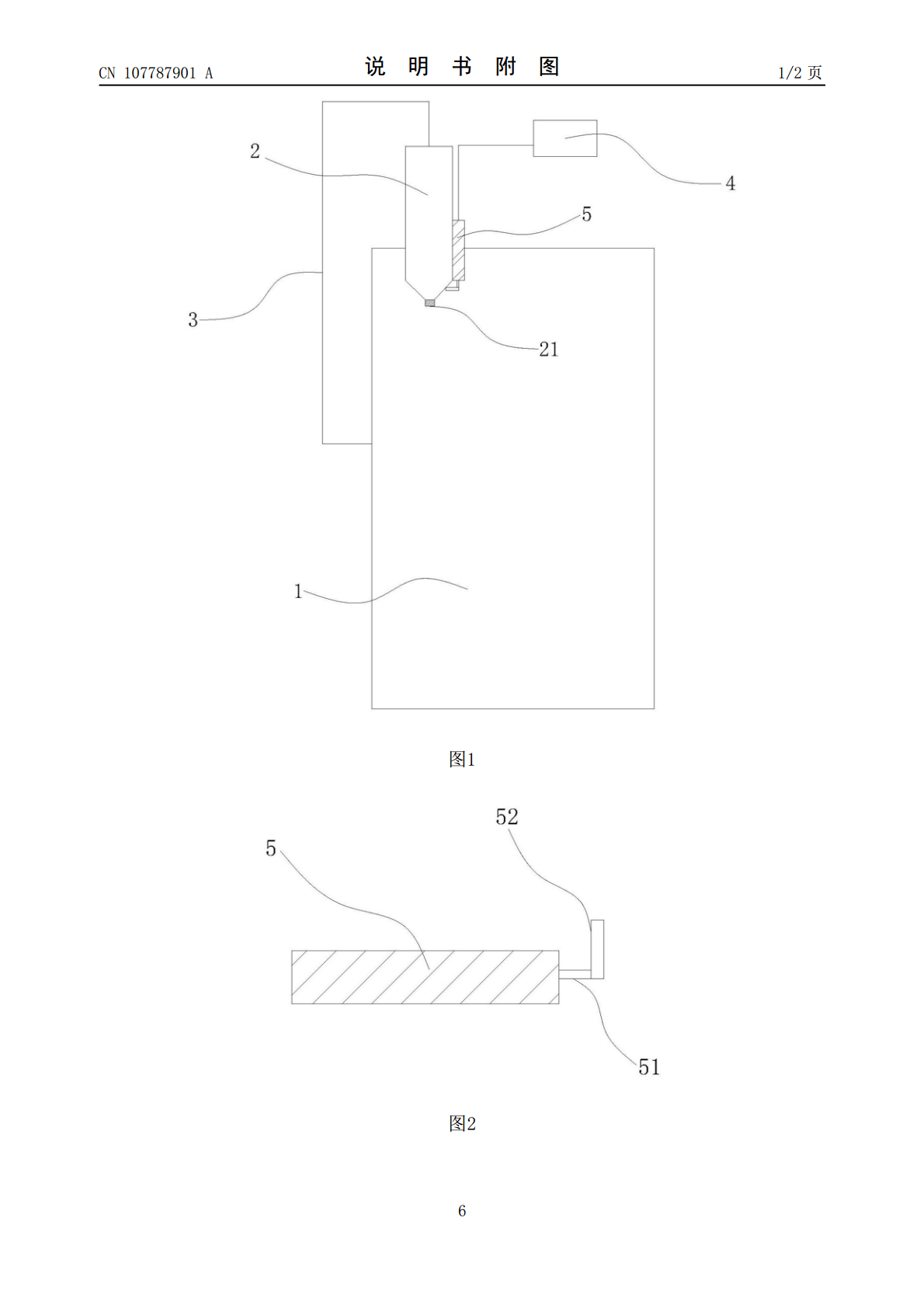

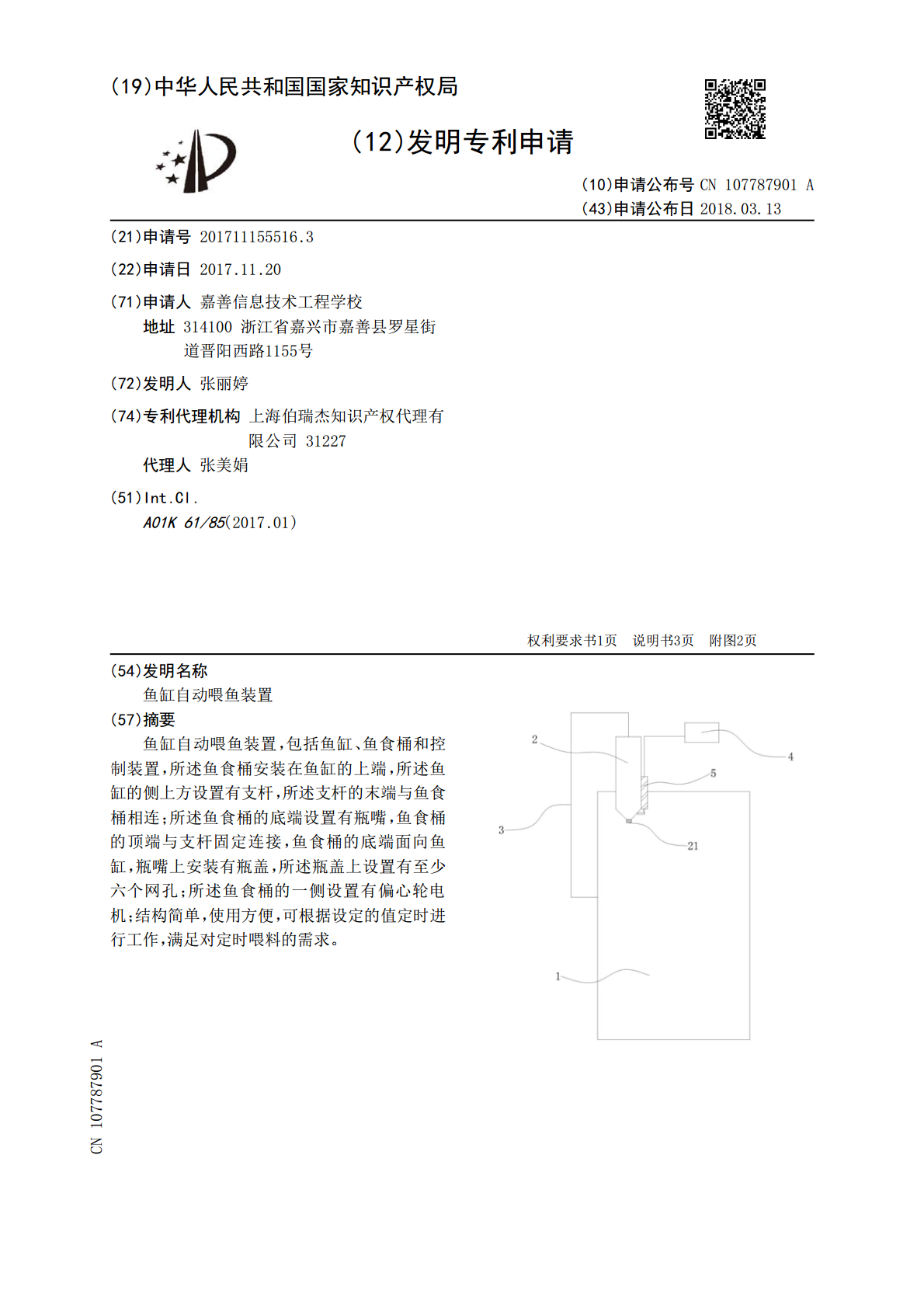

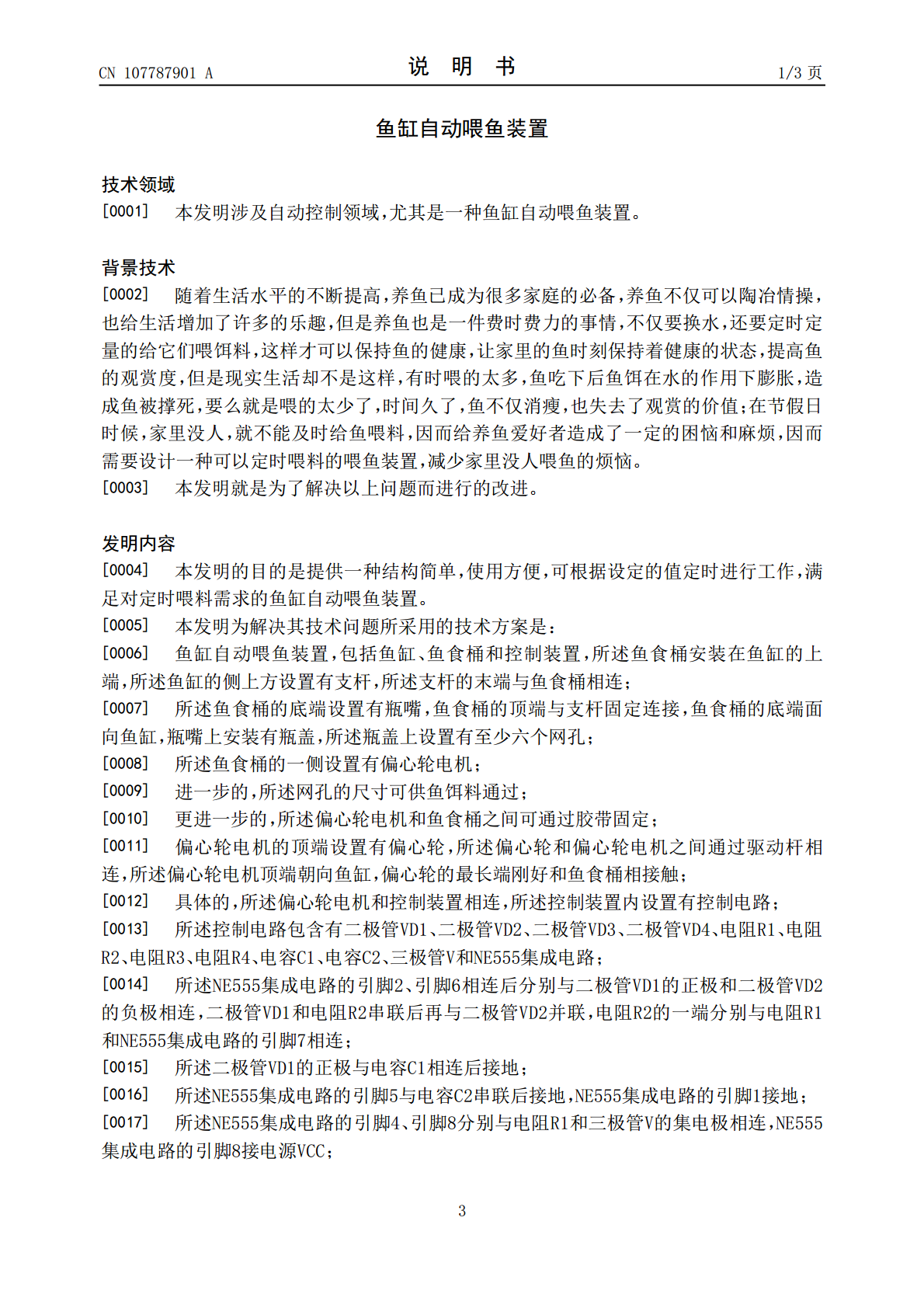

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107787901A(43)申请公布日2018.03.13(21)申请号201711155516.3(22)申请日2017.11.20(71)申请人嘉善信息技术工程学校地址314100浙江省嘉兴市嘉善县罗星街道晋阳西路1155号(72)发明人张丽婷(74)专利代理机构上海伯瑞杰知识产权代理有限公司31227代理人张美娟(51)Int.Cl.A01K61/85(2017.01)权利要求书1页说明书3页附图2页(54)发明名称鱼缸自动喂鱼装置(57)摘要鱼缸自动喂鱼装置，包括鱼缸、鱼食桶和控制装置，所述鱼食桶安装在鱼缸的上端，所述鱼缸的侧上方设置有支杆，所述支杆的末端与鱼食桶相连；所述鱼食桶的底端设置有瓶嘴，鱼食桶的顶端与支杆固定连接，鱼食桶的底端面向鱼缸，瓶嘴上安装有瓶盖，所述瓶盖上设置有至少六个网孔；所述鱼食桶的一侧设置有偏心轮电机；结构简单，使用方便，可根据设定的值定时进行工作，满足对定时喂料的需求。CN107787901ACN107787901A权利要求书1/1页1.鱼缸自动喂鱼装置，包括鱼缸(1)、鱼食桶(2)和控制装置(4)，所述鱼食桶(2)安装在鱼缸(1)的上端，其特征在于：所述鱼缸(1)的侧上方设置有支杆(3)，所述支杆(3)的末端与鱼食桶(2)相连；所述鱼食桶(2)的底端设置有瓶嘴(21)，鱼食桶(2)的顶端与支杆(3)固定连接，鱼食桶(2)的底端面向鱼缸(1)，瓶嘴(21)上安装有瓶盖，所述瓶盖上设置有至少六个网孔；所述鱼食桶(2)的一侧设置有偏心轮电机(5)。2.如权利要求1所述的鱼缸自动喂鱼装置，其特征在于，所述网孔的尺寸可供鱼饵料通过。3.如权利要求1所述的鱼缸自动喂鱼装置，其特征在于，所述偏心轮电机(5)和鱼食桶(2)之间可通过胶带固定；偏心轮电机(5)的顶端设置有偏心轮(52)，所述偏心轮(52)和偏心轮电机(5)之间通过驱动杆(51)相连，所述偏心轮电机(5)顶端朝向鱼缸(1)，偏心轮(52)的最长端刚好和鱼食桶(2)相接触。4.如权利要求1所述的鱼缸自动喂鱼装置，其特征在于，所述偏心轮电机(5)和控制装置(4)相连，所述控制装置(4)内设置有控制电路。5.如权利要求4所述的鱼缸自动喂鱼装置，其特征在于，所述控制电路包含有二极管VD1、二极管VD2、二极管VD3、二极管VD4、电阻R1、电阻R2、电阻R3、电阻R4、电容C1、电容C2、三极管V和NE555集成电路；所述NE555集成电路的引脚2、引脚6相连后分别与二极管VD1的正极和二极管VD2的负极相连，二极管VD1和电阻R2串联后再与二极管VD2并联，电阻R2的一端分别与电阻R1和NE555集成电路的引脚7相连；所述二极管VD1的正极与电容C1相连后接地；所述NE555集成电路的引脚5与电容C2串联后接地，NE555集成电路的引脚1接地；所述NE555集成电路的引脚4、引脚8分别与电阻R1和三极管V的集电极相连，NE555集成电路的引脚8接电源VCC；所述三极管V的基级与电阻R4串联后连接在NE555集成电路的引脚3上，电阻R3和二极管VD3串联，二极管VD3的负极接地，电阻R3的一端与NE555集成电路的引脚3相连；所述三极管V的发射极分别与二极管VD4的负极和偏心轮电机M相连后接地。2CN107787901A说明书1/3页鱼缸自动喂鱼装置技术领域[0001]本发明涉及自动控制领域，尤其是一种鱼缸自动喂鱼装置。背景技术[0002]随着生活水平的不断提高，养鱼已成为很多家庭的必备，养鱼不仅可以陶冶情操，也给生活增加了许多的乐趣，但是养鱼也是一件费时费力的事情，不仅要换水，还要定时定量的给它们喂饵料，这样才可以保持鱼的健康，让家里的鱼时刻保持着健康的状态，提高鱼的观赏度，但是现实生活却不是这样，有时喂的太多，鱼吃下后鱼饵在水的作用下膨胀，造成鱼被撑死，要么就是喂的太少了，时间久了，鱼不仅消瘦，也失去了观赏的价值；在节假日时候，家里没人，就不能及时给鱼喂料，因而给养鱼爱好者造成了一定的困恼和麻烦，因而需要设计一种可以定时喂料的喂鱼装置，减少家里没人喂鱼的烦恼。[0003]本发明就是为了解决以上问题而进行的改进。发明内容[0004]本发明的目的是提供一种结构简单，使用方便，可根据设定的值定时进行工作，满足对定时喂料需求的鱼缸自动喂鱼装置。[0005]本发明为解决其技术问题所采用的技术方案是：[0006]鱼缸自动喂鱼装置，包括鱼缸、鱼食桶和控制装置，所述鱼食桶安装在鱼缸的上端，所述鱼缸的侧上方设置有支杆，所述支杆的末端与鱼食桶相连；[0007]所述鱼食桶的底端设置有瓶嘴，鱼食桶的顶端与支杆固定连接，鱼食桶的底端面向鱼缸，瓶嘴上安装有瓶盖，所述瓶盖上设置有至少六个网孔；[000
