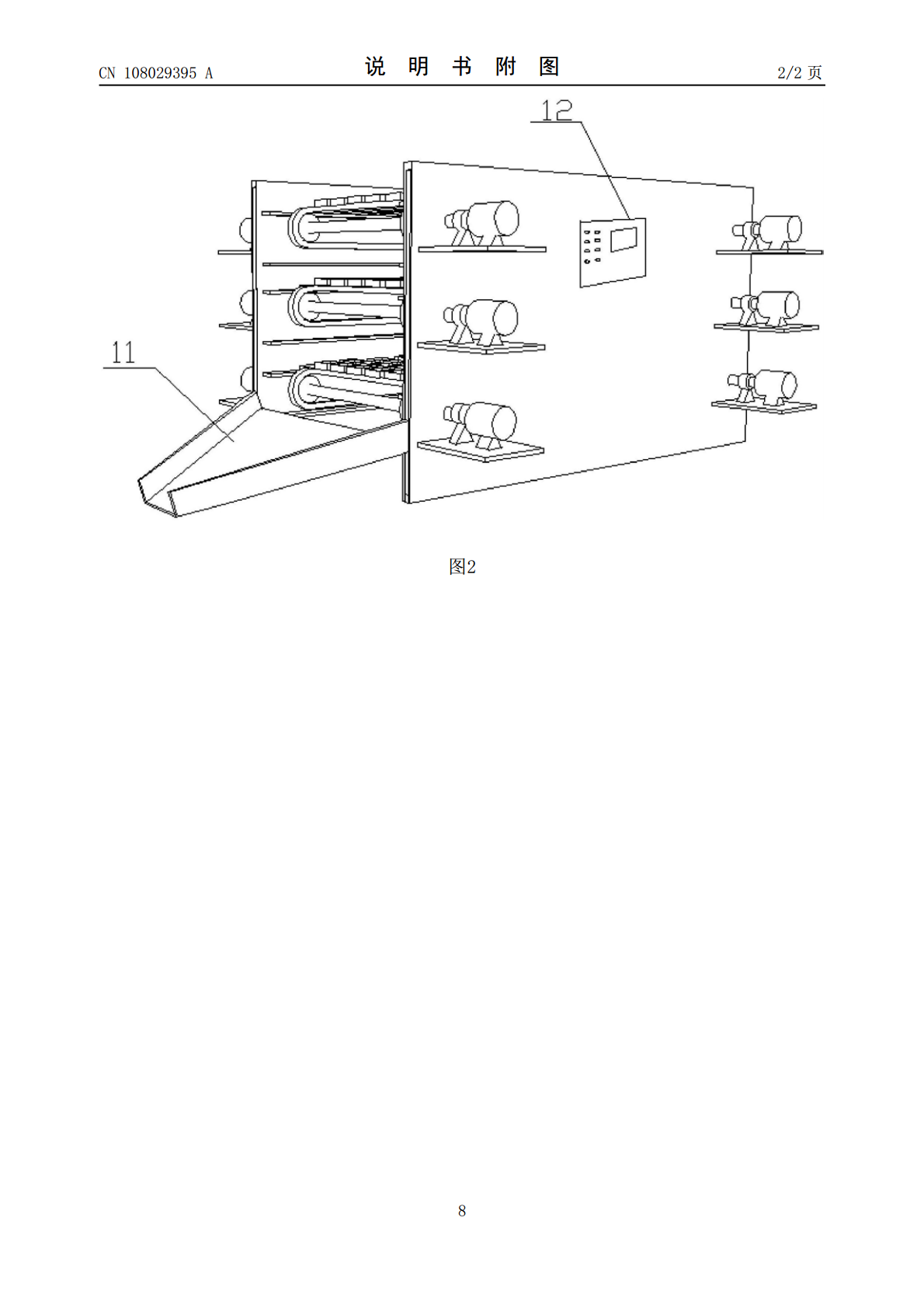

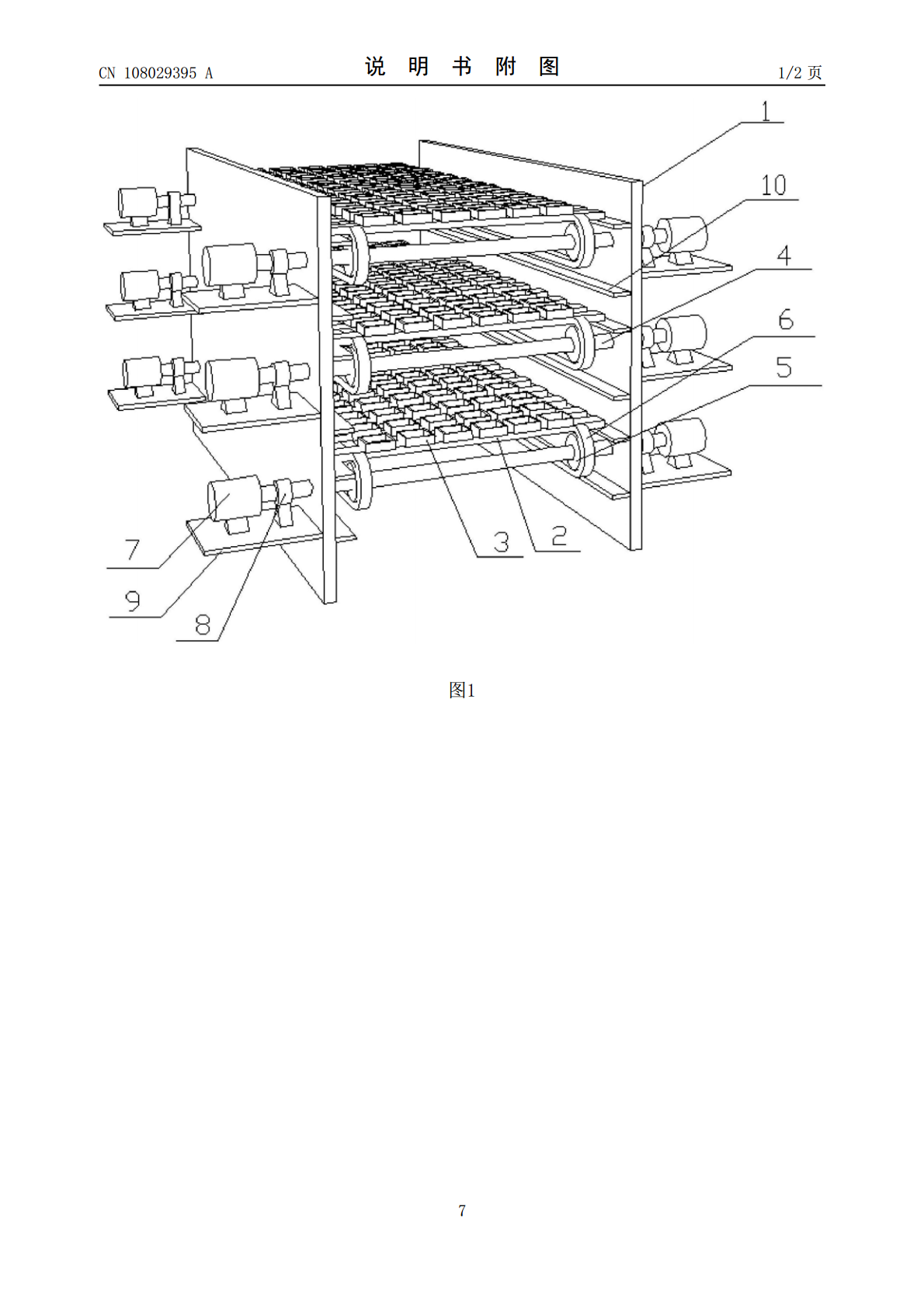

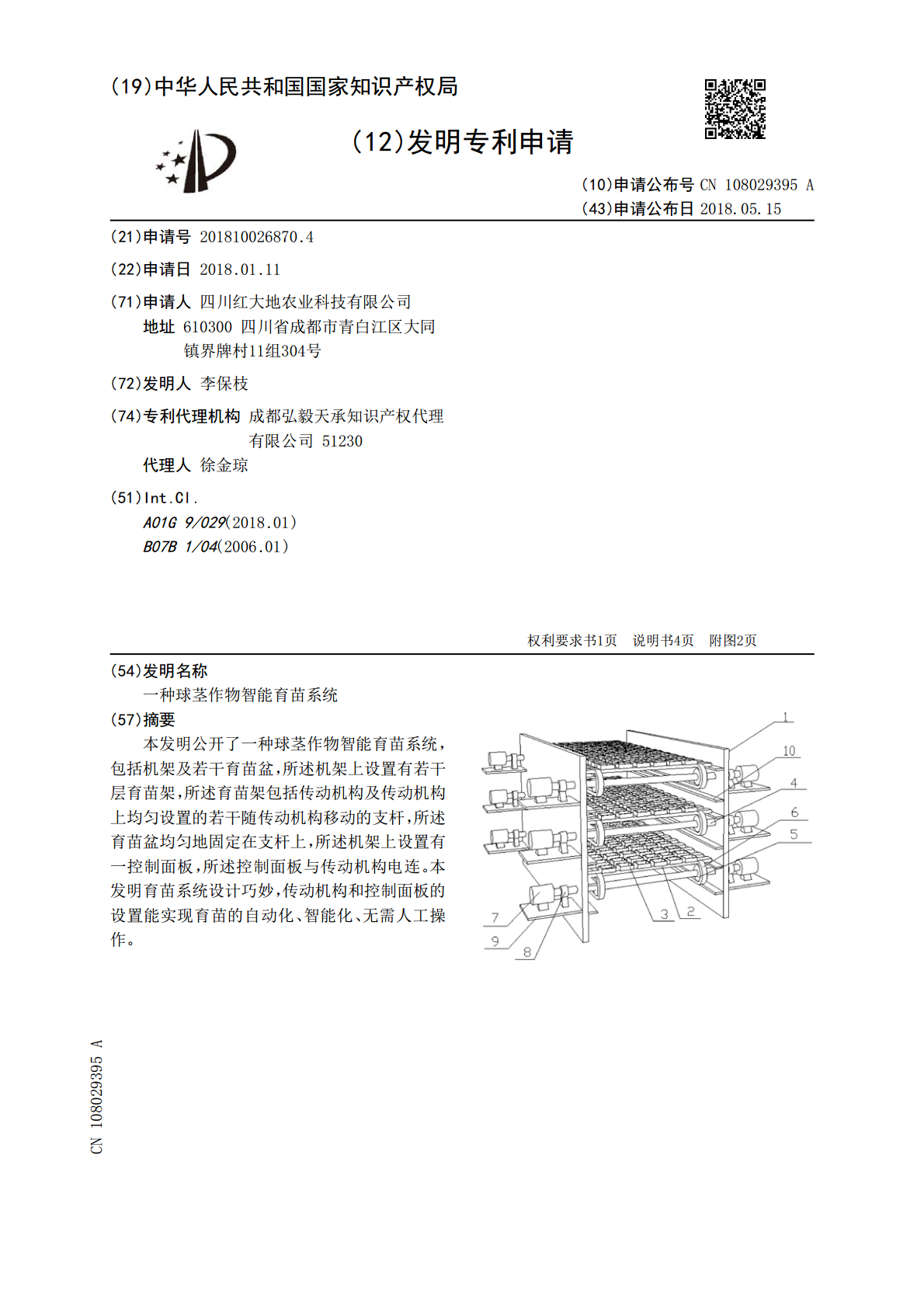

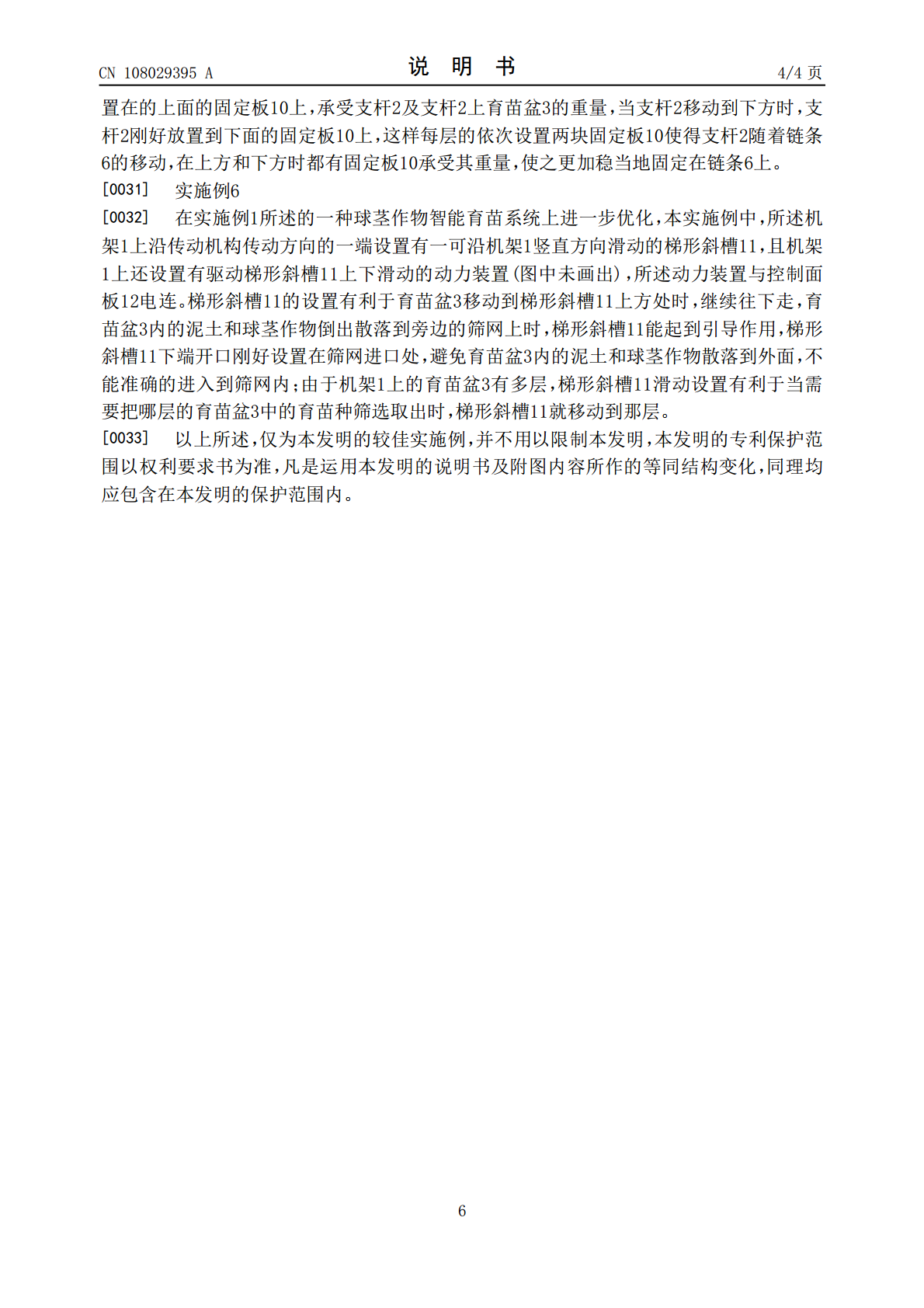

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108029395A(43)申请公布日2018.05.15(21)申请号201810026870.4(22)申请日2018.01.11(71)申请人四川红大地农业科技有限公司地址610300四川省成都市青白江区大同镇界牌村11组304号(72)发明人李保枝(74)专利代理机构成都弘毅天承知识产权代理有限公司51230代理人徐金琼(51)Int.Cl.A01G9/029(2018.01)B07B1/04(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种球茎作物智能育苗系统(57)摘要本发明公开了一种球茎作物智能育苗系统，包括机架及若干育苗盆，所述机架上设置有若干层育苗架，所述育苗架包括传动机构及传动机构上均匀设置的若干随传动机构移动的支杆，所述育苗盆均匀地固定在支杆上，所述机架上设置有一控制面板，所述控制面板与传动机构电连。本发明育苗系统设计巧妙，传动机构和控制面板的设置能实现育苗的自动化、智能化、无需人工操作。CN108029395ACN108029395A权利要求书1/1页1.一种球茎作物智能育苗系统，包括机架(1)及若干育苗盆(3)，其特征在于：所述机架(1)上设置有若干层育苗架，所述育苗架包括传动机构及传动机构上均匀设置的若干随传动机构移动的支杆(2)，所述育苗盆(3)均匀地固定在支杆(2)上，所述机架(1)上设置有一控制面板(12)，所述控制面板(12)与传动机构电连。2.根据权利要求1所述的一种球茎作物智能育苗系统，其特征在于：所述传动机构包括分别设置在机架(1)两端的的同步传动轴(4)、与同步转动轴(4)两端同轴固定连接的齿轮(5)、与齿轮(5)啮合连接的链条(6)及驱动同步传动轴(4)转动的电机(7)。3.根据权利要求2所述的一种球茎作物智能育苗系统，其特征在于：所述支杆(2)与链条(6)固定连接。4.根据权利要求2所述的一种球茎作物智能育苗系统，其特征在于：所述同步传动轴(4)的两边分别设置有一轴承(8)，所述轴承(8)与电机(7)固定放置在机架(1)上的固定座(9)上。5.根据权利要求1所述的一种球茎作物智能育苗系统，其特征在于：所述支杆(2)下方呈上下关系依次设置有两块用于承受支杆(2)的重力的固定板(10)，支杆(2)与固定板(10)滑动连接，所述固定板(10)固定在机架(1)上。6.根据权利要求1所述的一种球茎作物智能育苗系统，其特征在于：所述机架(1)上沿传动机构传动方向的一端设置有一可沿机架(1)竖直方向滑动的梯形斜槽(11)，且机架(1)上还设置有驱动梯形斜槽(11)上下滑动的动力装置，所述动力装置与控制面板(12)电连。2CN108029395A说明书1/4页一种球茎作物智能育苗系统技术领域[0001]本发明涉及育苗设备技术领域，具体的是涉及一种球茎作物智能育苗系统。背景技术[0002]球茎作物指的是节间缩短膨大为球形或扁球形的肉质地下茎作物，是以地下茎为无性繁殖器官，具有芽和膜质(或鳞片状)叶，为地下变态茎的一种，通常生长在地底下，一些球茎作物是有地下茎的顶端发育而成的，球茎作物的顶端有粗壮、显著的顶芽，节及节间明显，节上常见干膜状鳞片和腋芽，有些球茎作物是由茎茎基部膨大发育而成的，如唐菖蒲，其球茎由数片棕色纤维质的鞘状鳞叶包被着，将鳞叶剥去，可见数个围绕着球茎周围的圆形鳞叶痕和大型腋芽。腋芽展开后长出营养叶和花枝，形成新苗，在新苗主茎的基部可以继续形成一膨大的新球茎，随着新球茎的发育，老球茎逐渐萎缩。[0003]现有的球茎作物如魔芋、马铃薯、慈姑、洋葱等农作物的育苗一般是地下泥土内育苗，占地面积大，且耗费大量的人工，育苗效率差，不能实现育苗的自动化生产，在育苗完成后，需要人工一个个的从土里把这些球茎作物的球茎从土里掏出来，费时费力。发明内容[0004]本发明提供了一种球茎作物智能育苗系统，以解决现有技术中球茎作物育苗在地面土壤里育苗占地面积大，且育苗不能实现智能化控制，费时费力，育苗效率差等技术问题。[0005]本发明为了实现上述目的具体采用以下技术方案：[0006]一种球茎作物智能育苗系统，包括机架及若干育苗盆，所述机架上设置有若干层育苗架，所述育苗架包括传动机构及传动机构上均匀设置的若干随传动机构移动的支杆，所述育苗盆均匀地固定在支杆上，所述机架上设置有一控制面板，所述控制面板与传动机构电连。当需要育苗时，往育苗盆内装入人工制作的营养全面的培养基泥土，然后洒下种子，当育苗完成后，需要把育苗好的球茎作物从培养基泥土内拿出来，这样的工作量大，需要耗费大量的人力物力，且时间长，这样就导致育苗的效率地，传动机构的设置能使支杆移动到机架的端部，再继续往前传动使，支杆就会倾斜，里面的泥土和球茎作物的育苗
