一种便于处理碎草的节能环保收集装置.pdf

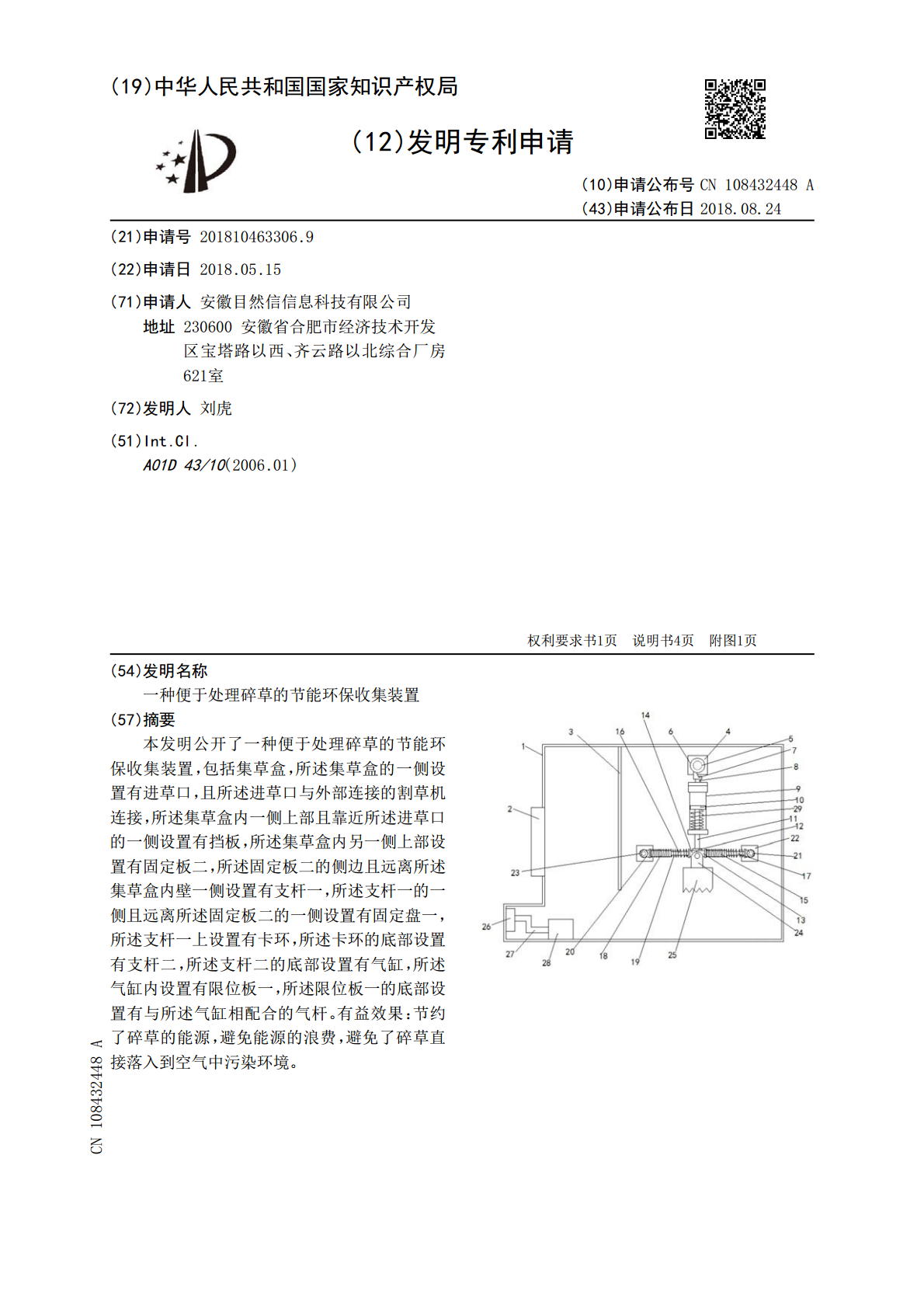

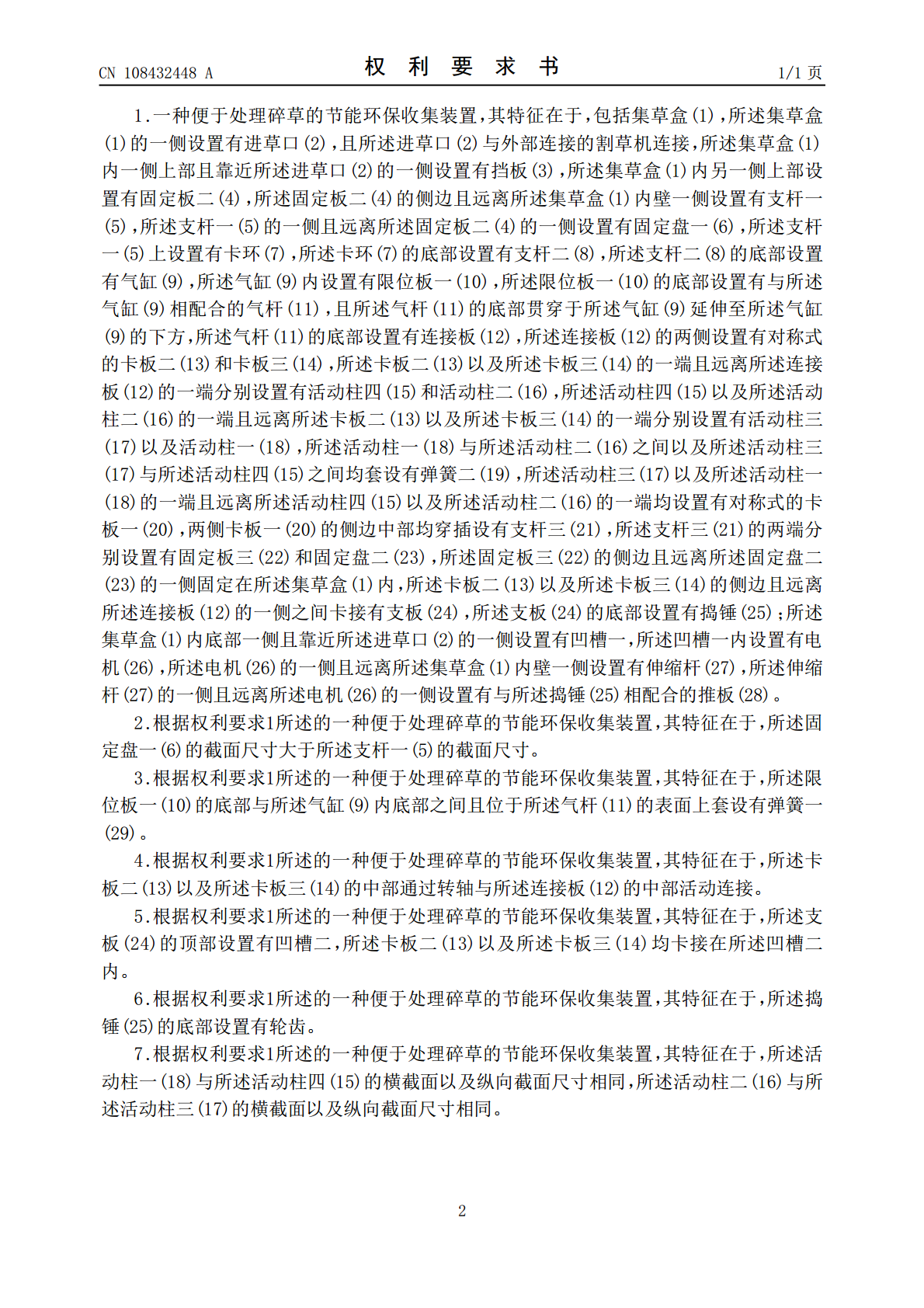

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108432448A(43)申请公布日2018.08.24(21)申请号201810463306.9(22)申请日2018.05.15(71)申请人安徽目然信信息科技有限公司地址230600安徽省合肥市经济技术开发区宝塔路以西、齐云路以北综合厂房621室(72)发明人刘虎(51)Int.Cl.A01D43/10(2006.01)权利要求书1页说明书4页附图1页(54)发明名称一种便于处理碎草的节能环保收集装置(57)摘要本发明公开了一种便于处理碎草的节能环保收集装置，包括集草盒，所述集草盒的一侧设置有进草口，且所述进草口与外部连接的割草机连接，所述集草盒内一侧上部且靠近所述进草口的一侧设置有挡板，所述集草盒内另一侧上部设置有固定板二，所述固定板二的侧边且远离所述集草盒内壁一侧设置有支杆一，所述支杆一的一侧且远离所述固定板二的一侧设置有固定盘一，所述支杆一上设置有卡环，所述卡环的底部设置有支杆二，所述支杆二的底部设置有气缸，所述气缸内设置有限位板一，所述限位板一的底部设置有与所述气缸相配合的气杆。有益效果：节约了碎草的能源，避免能源的浪费，避免了碎草直接落入到空气中污染环境。CN108432448ACN108432448A权利要求书1/1页1.一种便于处理碎草的节能环保收集装置，其特征在于，包括集草盒(1)，所述集草盒(1)的一侧设置有进草口(2)，且所述进草口(2)与外部连接的割草机连接，所述集草盒(1)内一侧上部且靠近所述进草口(2)的一侧设置有挡板(3)，所述集草盒(1)内另一侧上部设置有固定板二(4)，所述固定板二(4)的侧边且远离所述集草盒(1)内壁一侧设置有支杆一(5)，所述支杆一(5)的一侧且远离所述固定板二(4)的一侧设置有固定盘一(6)，所述支杆一(5)上设置有卡环(7)，所述卡环(7)的底部设置有支杆二(8)，所述支杆二(8)的底部设置有气缸(9)，所述气缸(9)内设置有限位板一(10)，所述限位板一(10)的底部设置有与所述气缸(9)相配合的气杆(11)，且所述气杆(11)的底部贯穿于所述气缸(9)延伸至所述气缸(9)的下方，所述气杆(11)的底部设置有连接板(12)，所述连接板(12)的两侧设置有对称式的卡板二(13)和卡板三(14)，所述卡板二(13)以及所述卡板三(14)的一端且远离所述连接板(12)的一端分别设置有活动柱四(15)和活动柱二(16)，所述活动柱四(15)以及所述活动柱二(16)的一端且远离所述卡板二(13)以及所述卡板三(14)的一端分别设置有活动柱三(17)以及活动柱一(18)，所述活动柱一(18)与所述活动柱二(16)之间以及所述活动柱三(17)与所述活动柱四(15)之间均套设有弹簧二(19)，所述活动柱三(17)以及所述活动柱一(18)的一端且远离所述活动柱四(15)以及所述活动柱二(16)的一端均设置有对称式的卡板一(20)，两侧卡板一(20)的侧边中部均穿插设有支杆三(21)，所述支杆三(21)的两端分别设置有固定板三(22)和固定盘二(23)，所述固定板三(22)的侧边且远离所述固定盘二(23)的一侧固定在所述集草盒(1)内，所述卡板二(13)以及所述卡板三(14)的侧边且远离所述连接板(12)的一侧之间卡接有支板(24)，所述支板(24)的底部设置有捣锤(25)；所述集草盒(1)内底部一侧且靠近所述进草口(2)的一侧设置有凹槽一，所述凹槽一内设置有电机(26)，所述电机(26)的一侧且远离所述集草盒(1)内壁一侧设置有伸缩杆(27)，所述伸缩杆(27)的一侧且远离所述电机(26)的一侧设置有与所述捣锤(25)相配合的推板(28)。2.根据权利要求1所述的一种便于处理碎草的节能环保收集装置，其特征在于，所述固定盘一(6)的截面尺寸大于所述支杆一(5)的截面尺寸。3.根据权利要求1所述的一种便于处理碎草的节能环保收集装置，其特征在于，所述限位板一(10)的底部与所述气缸(9)内底部之间且位于所述气杆(11)的表面上套设有弹簧一(29)。4.根据权利要求1所述的一种便于处理碎草的节能环保收集装置，其特征在于，所述卡板二(13)以及所述卡板三(14)的中部通过转轴与所述连接板(12)的中部活动连接。5.根据权利要求1所述的一种便于处理碎草的节能环保收集装置，其特征在于，所述支板(24)的顶部设置有凹槽二，所述卡板二(13)以及所述卡板三(14)均卡接在所述凹槽二内。6.根据权利要求1所述的一种便于处理碎草的节能环保收集装置，其特征在于，所述捣锤(25)的底部设置有轮齿。7.根据权利要求1所述的一种便于处理碎草的节能环保收集装置，其特征在于，所述活动柱一(18)与所述活动柱四(15)的横截面以及纵向截面
