一种仔猪的饲喂装置.pdf

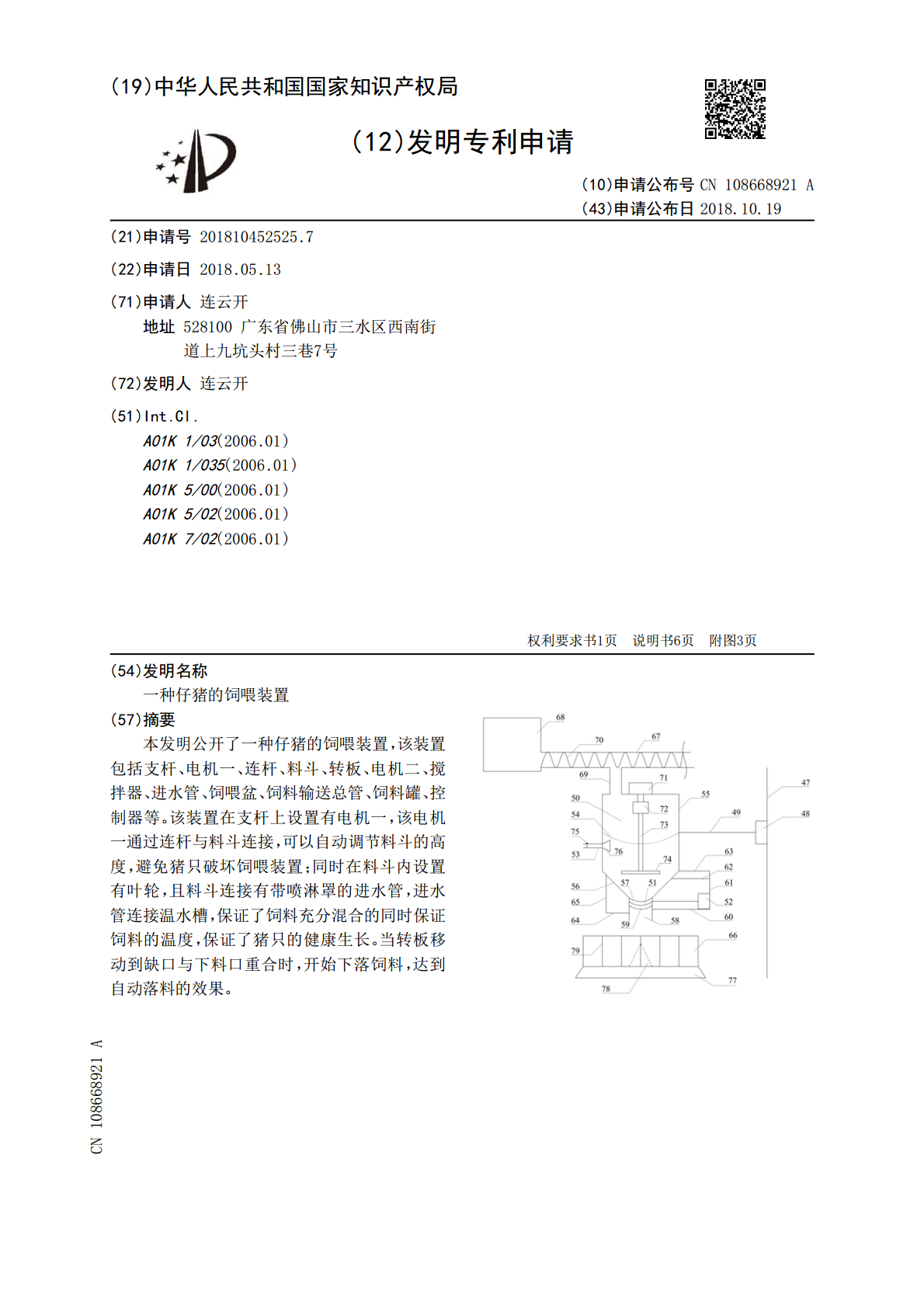

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108668921A(43)申请公布日2018.10.19(21)申请号201810452525.7(22)申请日2018.05.13(71)申请人连云开地址528100广东省佛山市三水区西南街道上九坑头村三巷7号(72)发明人连云开(51)Int.Cl.A01K1/03(2006.01)A01K1/035(2006.01)A01K5/00(2006.01)A01K5/02(2006.01)A01K7/02(2006.01)权利要求书1页说明书6页附图3页(54)发明名称一种仔猪的饲喂装置(57)摘要本发明公开了一种仔猪的饲喂装置，该装置包括支杆、电机一、连杆、料斗、转板、电机二、搅拌器、进水管、饲喂盆、饲料输送总管、饲料罐、控制器等。该装置在支杆上设置有电机一，该电机一通过连杆与料斗连接，可以自动调节料斗的高度，避免猪只破坏饲喂装置；同时在料斗内设置有叶轮，且料斗连接有带喷淋罩的进水管，进水管连接温水槽，保证了饲料充分混合的同时保证饲料的温度，保证了猪只的健康生长。当转板移动到缺口与下料口重合时，开始下落饲料，达到自动落料的效果。CN108668921ACN108668921A权利要求书1/1页1.一种仔猪的饲喂装置，其特征在于，包括支杆、电机一、连杆、料斗、转板、电机二、搅拌器、进水管、饲喂盆、饲料输送总管、饲料罐、控制器等，所述支杆固定在猪舍地板上，所述电机一为直线型电机，所述电机一设置在所述支杆上，所述电机一与所述连杆的一端连接，所述连杆的另一端与圆环焊接，所述圆环固定在所述料斗的外壁上，所述下料筒的顶部设置有盖板；所述盖板上连接有输料支管，所述输料支管与输料总管连接，所述输料总管与设置在所述饲料间的饲料罐连接，所述输料总管内设置有弹簧螺旋型输料器，所述弹簧螺旋型输料器由电机三驱动，所述电机三与所述控制器连接；所述搅拌器包括叶轮、电机四和连接件，所述叶轮设置在料斗内，所述叶轮包括叶轮轴和叶片，所述电机四设置在盖板上侧，所述电机四的输出轴穿过所述盖板，通过所述连接件与所述叶轮轴连接，所述料斗包括下料筒、锥形筒，所述下料筒的下端与所述锥形筒的上端连通，所述下料筒的侧壁上连接有进水管，进水管上设置有电磁阀，所述进水管的一端连接温水槽，进水管的另一端连接喷淋罩，所述喷淋罩设置在所述料斗内，所述喷淋罩上均匀设置有若干个喷淋孔；所述锥形筒底部设置有下料口，所述下料口处设置有一带有缺口的转板，所述转板与电机二连接，所述电机二可以控制所述转板的左右移动，在所述支杆上还设置有一控制器和计时器，所述控制器分别与所述计时器、电机一、电机二、电机三、电机四、电连接；所述电机二设置在框架内，所述框架包括底部支撑板、左侧板、右侧板、顶板一、顶板二和斜板，所述顶板一和顶板二的一端分别与料斗焊接，另一端与右侧板连接，所述左侧板的一端与料斗焊接，另一端与所述底部支撑板之间留有空隙，所述斜板分别与所述左侧板和顶板一连接；在下料口的下方设置有饲喂盆，所述饲喂盆固定在底座上，所述饲喂盆的底部设置有分料器，所述饲喂盆用隔条均匀的分成若干个采食口。2.根据权利要求1所述的一种猪舍的喂料装置，其特征在于，所述连杆、圆环、转板均为钢或铁材料制成。3.根据权利要求1或2所述的一种猪舍的喂料装置，其特征在于，所述叶片为三个。4.根据权利要求1或2或3所述的一种猪舍的喂料装置，其特征在于，在饲养单元设置有该喂料装置。5.根据权利要求1或2或3或4所述的一种猪舍的喂料装置，其特征在于，在运动场内设置有若干个所述喂料装置。2CN108668921A说明书1/6页一种仔猪的饲喂装置技术领域[0001]本发明涉及一种饲喂装置，特别涉及一种新型立体猪舍的仔猪的饲喂装置，其属于家畜养殖设备领域。背景技术[0002]养猪业仍是我国畜牧业的主导产业，猪肉在居民肉类消费结构中仍然占主导地位。随着经济的发展和居民消费水平的提高，人们对健康长寿追求日益增加，因此，无公害、安全绿色食品在市场上的需求量逐年上升。传统的生猪饲养方式，添加剂、药物残留难免，动物疫病时有发生，严重威胁了人类的健康，猪的生长需要一个适宜的温度，哺乳仔猪需要的温度角度，育肥猪所需温度较低。温度是影响猪健康和生产能力的主要因素，在适宜温度内，猪不需要热补偿，也不需要额外增加产热，增重最快，饲料利用率最高。猪肉是重要的食品和消费品。生猪养殖环境也对猪肉的产量有巨大的影响，现有技术中，生猪养殖一般采用规模养殖，即在单位面积内进行大批量养殖，通过机械通风、降温，通过提高营养来实现高投入，高产出。但由于养殖密度的增加，必然会带来生猪生活环境恶化。[0003]猪舍是猪生活的场所，如猪舍的环境不好，猪只不能适应或超过一定的期限，其正常的生长就会受到影响甚至死亡
