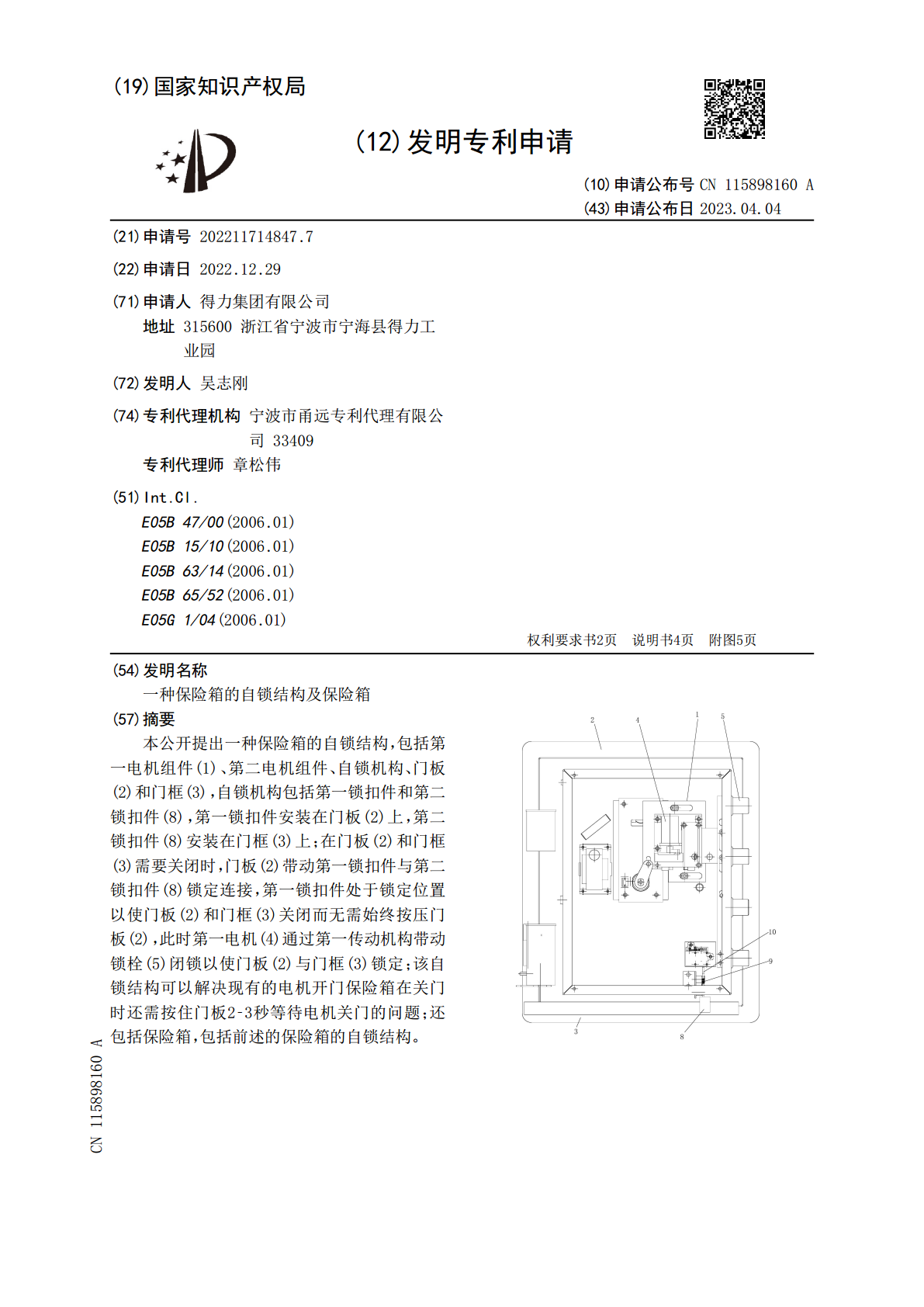

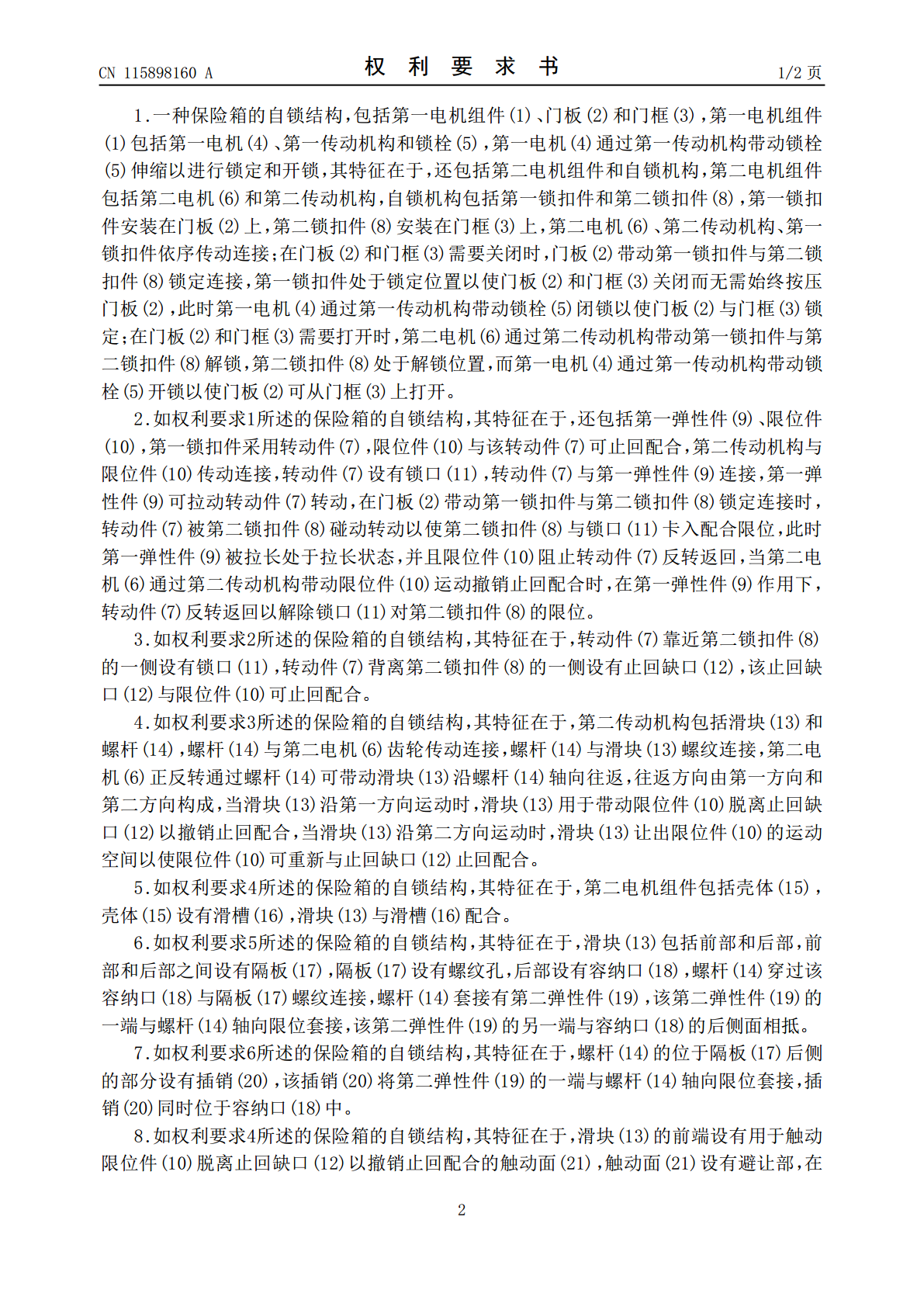

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115898160A(43)申请公布日2023.04.04(21)申请号202211714847.7(22)申请日2022.12.29(71)申请人得力集团有限公司地址315600浙江省宁波市宁海县得力工业园(72)发明人吴志刚(74)专利代理机构宁波市甬远专利代理有限公司33409专利代理师章松伟(51)Int.Cl.E05B47/00(2006.01)E05B15/10(2006.01)E05B63/14(2006.01)E05B65/52(2006.01)E05G1/04(2006.01)权利要求书2页说明书4页附图5页(54)发明名称一种保险箱的自锁结构及保险箱(57)摘要本公开提出一种保险箱的自锁结构，包括第一电机组件(1)、第二电机组件、自锁机构、门板(2)和门框(3)，自锁机构包括第一锁扣件和第二锁扣件(8)，第一锁扣件安装在门板(2)上，第二锁扣件(8)安装在门框(3)上；在门板(2)和门框(3)需要关闭时，门板(2)带动第一锁扣件与第二锁扣件(8)锁定连接，第一锁扣件处于锁定位置以使门板(2)和门框(3)关闭而无需始终按压门板(2)，此时第一电机(4)通过第一传动机构带动锁栓(5)闭锁以使门板(2)与门框(3)锁定；该自锁结构可以解决现有的电机开门保险箱在关门时还需按住门板2‑3秒等待电机关门的问题；还包括保险箱，包括前述的保险箱的自锁结构。CN115898160ACN115898160A权利要求书1/2页1.一种保险箱的自锁结构，包括第一电机组件(1)、门板(2)和门框(3)，第一电机组件(1)包括第一电机(4)、第一传动机构和锁栓(5)，第一电机(4)通过第一传动机构带动锁栓(5)伸缩以进行锁定和开锁，其特征在于，还包括第二电机组件和自锁机构，第二电机组件包括第二电机(6)和第二传动机构，自锁机构包括第一锁扣件和第二锁扣件(8)，第一锁扣件安装在门板(2)上，第二锁扣件(8)安装在门框(3)上，第二电机(6)、第二传动机构、第一锁扣件依序传动连接；在门板(2)和门框(3)需要关闭时，门板(2)带动第一锁扣件与第二锁扣件(8)锁定连接，第一锁扣件处于锁定位置以使门板(2)和门框(3)关闭而无需始终按压门板(2)，此时第一电机(4)通过第一传动机构带动锁栓(5)闭锁以使门板(2)与门框(3)锁定；在门板(2)和门框(3)需要打开时，第二电机(6)通过第二传动机构带动第一锁扣件与第二锁扣件(8)解锁，第二锁扣件(8)处于解锁位置，而第一电机(4)通过第一传动机构带动锁栓(5)开锁以使门板(2)可从门框(3)上打开。2.如权利要求1所述的保险箱的自锁结构，其特征在于，还包括第一弹性件(9)、限位件(10)，第一锁扣件采用转动件(7)，限位件(10)与该转动件(7)可止回配合，第二传动机构与限位件(10)传动连接，转动件(7)设有锁口(11)，转动件(7)与第一弹性件(9)连接，第一弹性件(9)可拉动转动件(7)转动，在门板(2)带动第一锁扣件与第二锁扣件(8)锁定连接时，转动件(7)被第二锁扣件(8)碰动转动以使第二锁扣件(8)与锁口(11)卡入配合限位，此时第一弹性件(9)被拉长处于拉长状态，并且限位件(10)阻止转动件(7)反转返回，当第二电机(6)通过第二传动机构带动限位件(10)运动撤销止回配合时，在第一弹性件(9)作用下，转动件(7)反转返回以解除锁口(11)对第二锁扣件(8)的限位。3.如权利要求2所述的保险箱的自锁结构，其特征在于，转动件(7)靠近第二锁扣件(8)的一侧设有锁口(11)，转动件(7)背离第二锁扣件(8)的一侧设有止回缺口(12)，该止回缺口(12)与限位件(10)可止回配合。4.如权利要求3所述的保险箱的自锁结构，其特征在于，第二传动机构包括滑块(13)和螺杆(14)，螺杆(14)与第二电机(6)齿轮传动连接，螺杆(14)与滑块(13)螺纹连接，第二电机(6)正反转通过螺杆(14)可带动滑块(13)沿螺杆(14)轴向往返，往返方向由第一方向和第二方向构成，当滑块(13)沿第一方向运动时，滑块(13)用于带动限位件(10)脱离止回缺口(12)以撤销止回配合，当滑块(13)沿第二方向运动时，滑块(13)让出限位件(10)的运动空间以使限位件(10)可重新与止回缺口(12)止回配合。5.如权利要求4所述的保险箱的自锁结构，其特征在于，第二电机组件包括壳体(15)，壳体(15)设有滑槽(16)，滑块(13)与滑槽(16)配合。6.如权利要求5所述的保险箱的自锁结构，其特征在于，滑块(13)包括前部和后部，前部和后部之间设有隔板(17)，隔板(17)设有螺纹孔，后部设有容纳口(18)，螺杆(14)穿过该容纳口(18)与隔板(17)
