一种神经内科用恢复锻炼装置.pdf

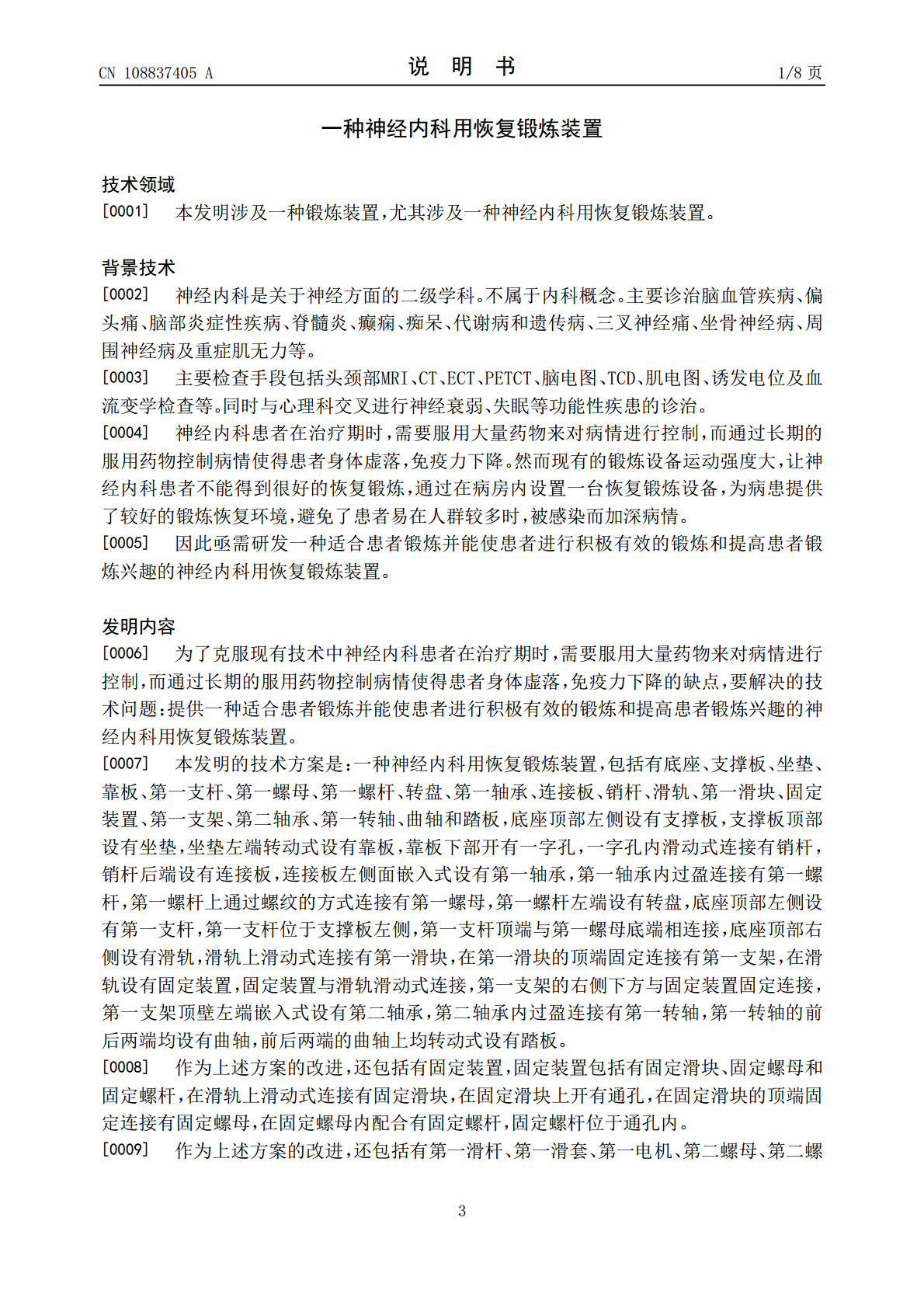

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108837405A(43)申请公布日2018.11.20(21)申请号201810388979.2(22)申请日2018.04.27(71)申请人谢名英地址510320广东省广州市海珠区仑头路21号(72)发明人谢名英石明杰何敏(51)Int.Cl.A63B23/04(2006.01)A63B23/12(2006.01)A63B22/06(2006.01)权利要求书1页说明书8页附图5页(54)发明名称一种神经内科用恢复锻炼装置(57)摘要本发明涉及一种锻炼装置，尤其涉及一种神经内科用恢复锻炼装置。要解决的技术问题：提供一种适合患者锻炼并能使患者进行积极有效的锻炼和提高患者锻炼兴趣的神经内科用恢复锻炼装置。本发明的技术方案是：一种神经内科用恢复锻炼装置，包括有底座、支撑板、坐垫、靠板、第一支杆、第一螺母、第一螺杆、转盘、第一轴承、连接板、销杆、滑轨、第一滑块等；底座顶部左侧设有支撑板，支撑板顶部设有坐垫，坐垫左端转动式设有靠板，靠板下部开有一字孔。本发明达到了适合患者锻炼并能使患者进行积极有效的锻炼和提高患者锻炼兴趣的效果，通过设置了坐垫、踏板、第一电机、摇杆、弹簧、叶片和拉绳，达到了适合患者锻炼并能使患者进行积极有效的锻炼的目的。CN108837405ACN108837405A权利要求书1/1页1.一种神经内科用恢复锻炼装置，其特征在于，包括有底座、支撑板、坐垫、靠板、第一支杆、第一螺母、第一螺杆、转盘、第一轴承、连接板、销杆、滑轨、第一滑块、固定装置、第一支架、第二轴承、第一转轴、曲轴和踏板，底座顶部左侧设有支撑板，支撑板顶部设有坐垫，坐垫左端转动式设有靠板，靠板下部开有一字孔，一字孔内滑动式连接有销杆，销杆后端设有连接板，连接板左侧面嵌入式设有第一轴承，第一轴承内过盈连接有第一螺杆，第一螺杆上通过螺纹的方式连接有第一螺母，第一螺杆左端设有转盘，底座顶部左侧设有第一支杆，第一支杆位于支撑板左侧，第一支杆顶端与第一螺母底端相连接，底座顶部右侧设有滑轨，滑轨上滑动式连接有第一滑块，在第一滑块的顶端固定连接有第一支架，在滑轨设有固定装置，固定装置与滑轨滑动式连接，第一支架的右侧下方与固定装置固定连接，第一支架顶壁左端嵌入式设有第二轴承，第二轴承内过盈连接有第一转轴，第一转轴的前后两端均设有曲轴，前后两端的曲轴上均转动式设有踏板。2.根据权利要求1所述的一种神经内科用恢复锻炼装置，其特征在于，还包括有固定装置，固定装置包括有固定滑块、固定螺母和固定螺杆，在滑轨上滑动式连接有固定滑块，在固定滑块上开有通孔，在固定滑块的顶端固定连接有固定螺母，在固定螺母内配合有固定螺杆，固定螺杆位于通孔内。3.根据权利要求2所述的一种神经内科用恢复锻炼装置，其特征在于，还包括有第一滑杆、第一滑套、第一电机、第二螺母、第二螺杆和第三轴承，支撑板右侧面中间设有第一滑杆，第一滑杆上滑动式设有第一滑套，第一滑套底部安装有第一电机，第一支架左侧面下部嵌入式设有第三轴承，第三轴承内过盈连接有第二螺杆，第二螺杆左部通过螺纹连接的方式连接有第二螺母，第二螺母顶部与第一滑杆右端连接，第一电机的输出轴与第二螺杆的左端相连接。4.根据权利要求3所述的一种神经内科用恢复锻炼装置，其特征在于，还包括有第二支架、摆动座、摇杆、弹簧、叶片、滚轮、拉绳和把手，底座顶部右侧设有第二支架，第二支架位于滑轨的右侧，第二支架顶部中间设有摆动座，摆动座前侧转动式设有摇杆，摇杆右侧面上部与第二支架顶部右侧之间连接有弹簧，摇杆底端连接有叶片，第二支架左端转动式设有滚轮，摇杆顶部设有拉绳，拉绳绕过滚轮，拉绳底端设有把手。5.根据权利要求4所述的一种神经内科用恢复锻炼装置，其特征在于，还包括有第一带轮、固定板、第二带轮、皮带、第一锥齿轮、第二支杆、第四轴承、第二转轴、第二锥齿轮和扇叶，第一转轴前部设有第一带轮，第一带轮位于前侧的曲轴后侧，第二支架左侧面上部设有固定板，固定板前侧下部转动式设有第二带轮，第二带轮与第一带轮之间绕有皮带，第二带轮前壁设有第一锥齿轮，固定板左侧面上部设有第二支杆，第二支杆底部设有第四轴承，第四轴承内过盈连接有第二转轴，第二转轴右端设有第二锥齿轮，第一锥齿轮与第二锥齿轮相啮合，第二转轴左端设有扇叶。6.根据权利要求5所述的一种神经内科用恢复锻炼装置，其特征在于，还包括有第二滑杆、第二滑套和挂钩，第二支架顶壁内左侧设有第二滑杆，第二滑杆左部滑动式设有第二滑套，第二滑套底部设有挂钩，把手挂在挂钩上。2CN108837405A说明书1/8页一种神经内科用恢复锻炼装置技术领域[0001]本发明涉及一种锻炼装置，尤其涉及一种神经内科用恢复锻炼装置。背景技术[0002]神经内科是关于神经方面的二级学科。不属于
