一种便携式防盗手机充电桩.pdf

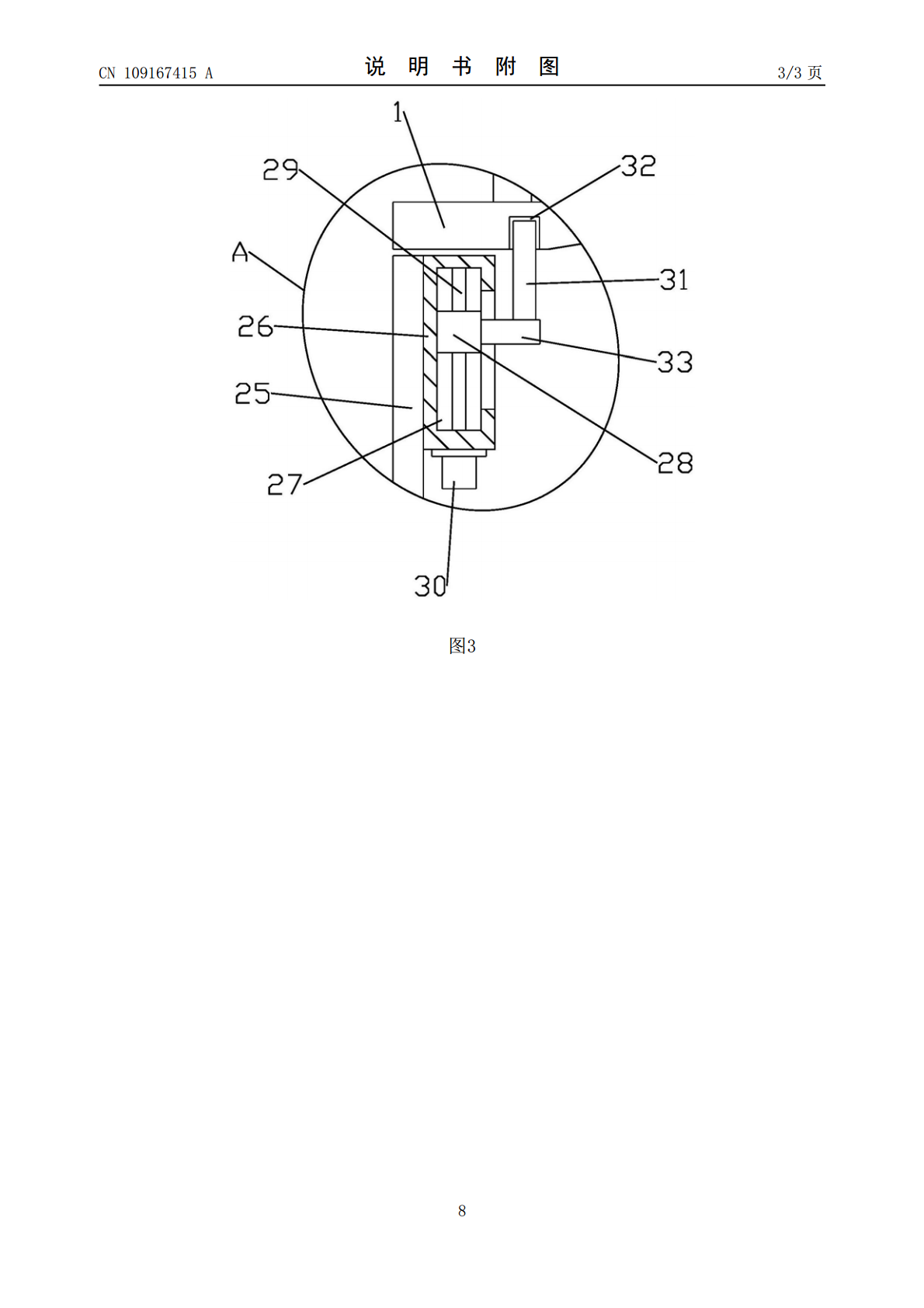

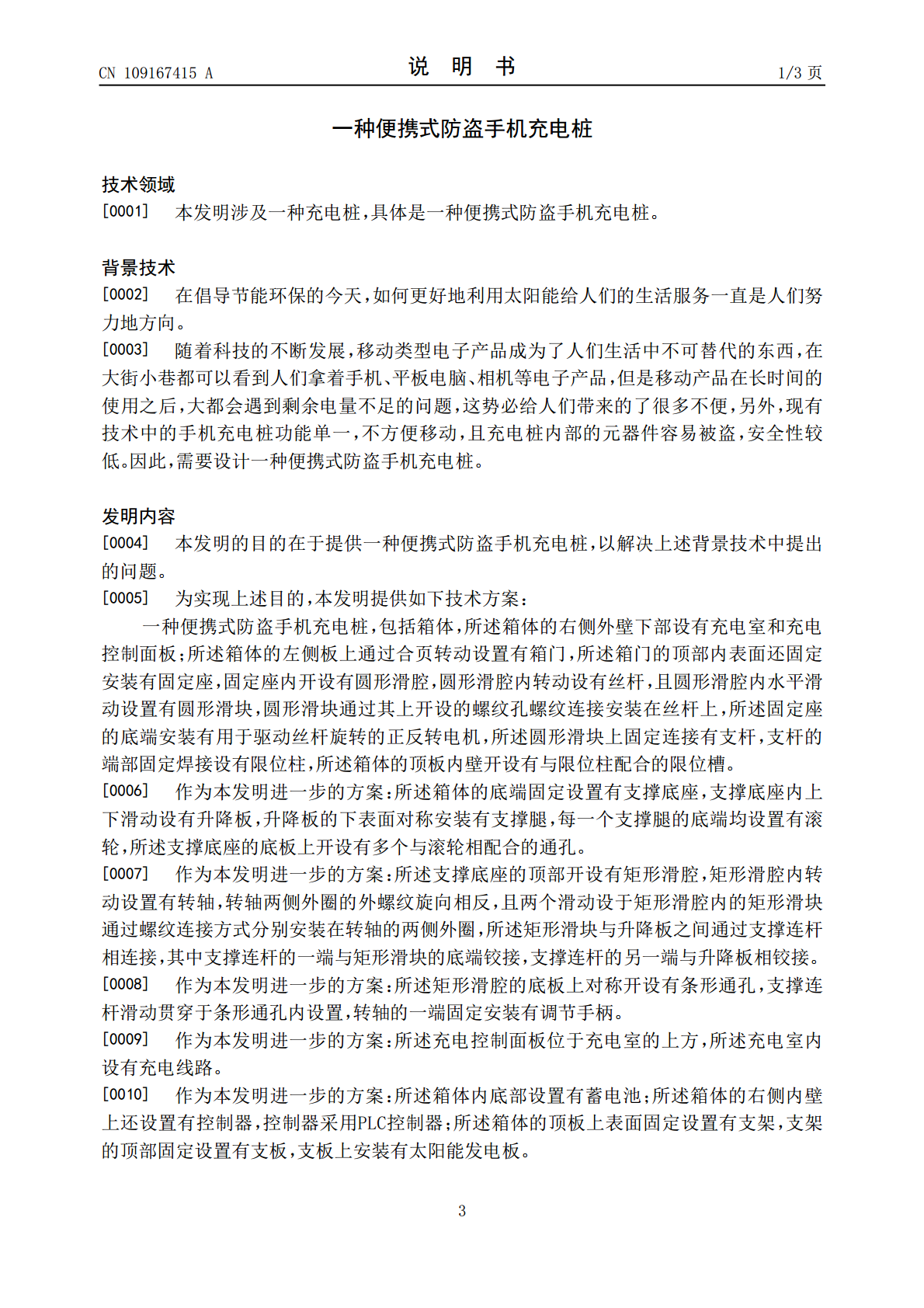

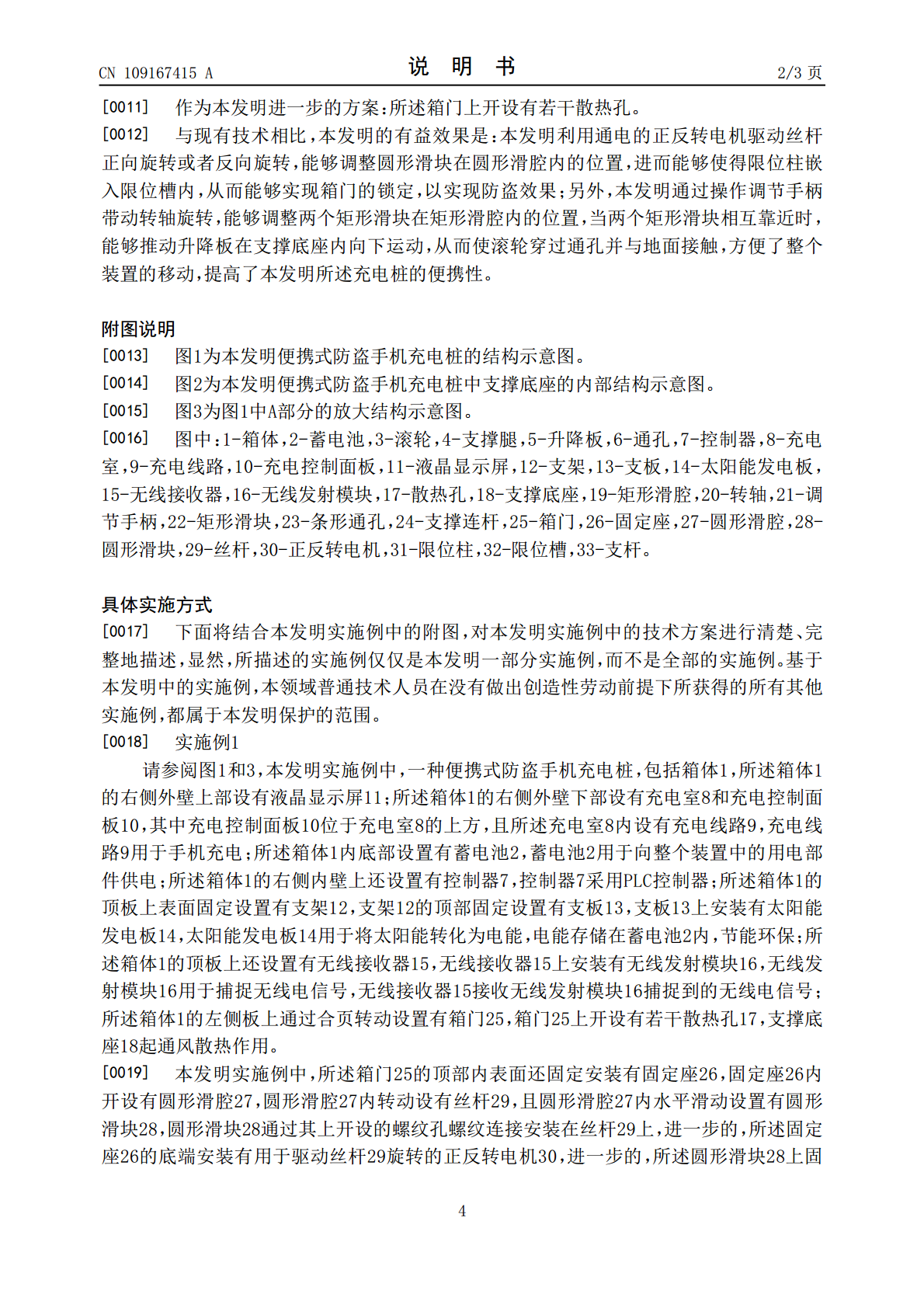

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109167415A(43)申请公布日2019.01.08(21)申请号201811209852.6(22)申请日2018.10.17(71)申请人付振天地址523000广东省东莞市莞城区八达路33号铭可达商住中心聚名苑1005(72)发明人付振天(74)专利代理机构深圳龙图腾专利代理有限公司44541代理人王春颖(51)Int.Cl.H02J7/00(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种便携式防盗手机充电桩(57)摘要本发明公开了一种便携式防盗手机充电桩，包括箱体，所述箱体的右侧外壁下部设有充电室和充电控制面板；所述箱体的左侧板上通过合页转动设置有箱门，所述箱门的顶部内表面还固定安装有固定座，固定座内开设有圆形滑腔，圆形滑腔内转动设有丝杆，且圆形滑腔内水平滑动设置有圆形滑块，圆形滑块通过其上开设的螺纹孔螺纹连接安装在丝杆上，所述固定座的底端安装有用于驱动丝杆旋转的正反转电机，所述圆形滑块上固定连接有支杆，支杆的端部固定焊接设有限位柱，所述箱体的顶板内壁开设有与限位柱配合的限位槽。本发明不仅能够实现箱门的锁定，安全性强，而且方便移动，省时省力，方便快捷。CN109167415ACN109167415A权利要求书1/1页1.一种便携式防盗手机充电桩，包括箱体（1），其特征在于，所述箱体（1）的右侧外壁下部设有充电室（8）和充电控制面板（10），所述箱体（1）的左侧板上通过合页转动设置有箱门（25），所述箱门（25）的顶部内表面还固定安装有固定座（26），固定座（26）内开设有圆形滑腔（27），圆形滑腔（27）内转动设有丝杆（29），且圆形滑腔（27）内水平滑动设置有圆形滑块（28），圆形滑块（28）通过其上开设的螺纹孔螺纹连接安装在丝杆（29）上，所述固定座（26）的底端安装有用于驱动丝杆（29）旋转的正反转电机（30），所述圆形滑块（28）上固定连接有支杆（33），支杆（33）的端部固定焊接设有限位柱（31），所述箱体（1）的顶板内壁开设有与限位柱（31）配合的限位槽（32）。2.根据权利要求1所述的一种便携式防盗手机充电桩，其特征在于，所述箱体（1）的底端固定设置有支撑底座（18），支撑底座（18）内上下滑动设有升降板（5），升降板（5）的下表面对称安装有支撑腿（4），每一个支撑腿（4）的底端均设置有滚轮（3），所述支撑底座（18）的底板上开设有多个与滚轮（3）相配合的通孔（6）。3.根据权利要求2所述的一种便携式防盗手机充电桩，其特征在于，所述支撑底座（18）的顶部开设有矩形滑腔（19），矩形滑腔（19）内转动设置有转轴（20），转轴（20）两侧外圈的外螺纹旋向相反，且两个滑动设于矩形滑腔（19）内的矩形滑块（22）通过螺纹连接方式分别安装在转轴（20）的两侧外圈，所述矩形滑块（22）与升降板（5）之间通过支撑连杆（24）相连接，其中支撑连杆（24）的一端与矩形滑块（22）的底端铰接，支撑连杆（24）的另一端与升降板（5）相铰接。4.根据权利要求3所述的一种便携式防盗手机充电桩，其特征在于，所述矩形滑腔（19）的底板上对称开设有条形通孔（23），支撑连杆（24）滑动贯穿于条形通孔（23）内设置，转轴（20）的一端固定安装有调节手柄（21）。5.根据权利要求1～4任一所述的一种便携式防盗手机充电桩，其特征在于，所述充电控制面板（10）位于充电室（8）的上方，所述充电室（8）内设有充电线路（9）。6.根据权利要求1～4任一所述的一种便携式防盗手机充电桩，其特征在于，所述箱体（1）内底部设置有蓄电池（2），所述箱体（1）的右侧内壁上还设置有控制器（7），控制器（7）采用PLC控制器，所述箱体（1）的顶板上表面固定设置有支架（12），支架（12）的顶部固定设置有支板（13），支板（13）上安装有太阳能发电板（14）。7.根据权利要求1所述的一种便携式防盗手机充电桩，其特征在于，所述箱门（25）上开设有若干散热孔（17）。2CN109167415A说明书1/3页一种便携式防盗手机充电桩技术领域[0001]本发明涉及一种充电桩，具体是一种便携式防盗手机充电桩。背景技术[0002]在倡导节能环保的今天，如何更好地利用太阳能给人们的生活服务一直是人们努力地方向。[0003]随着科技的不断发展，移动类型电子产品成为了人们生活中不可替代的东西，在大街小巷都可以看到人们拿着手机、平板电脑、相机等电子产品，但是移动产品在长时间的使用之后，大都会遇到剩余电量不足的问题，这势必给人们带来的了很多不便，另外，现有技术中的手机充电桩功能单一，不方便移动，且充电桩内部的元器件容易被盗，安全性较低。因此，需要设计一种便携式防盗手机充电桩。发明内容[0
