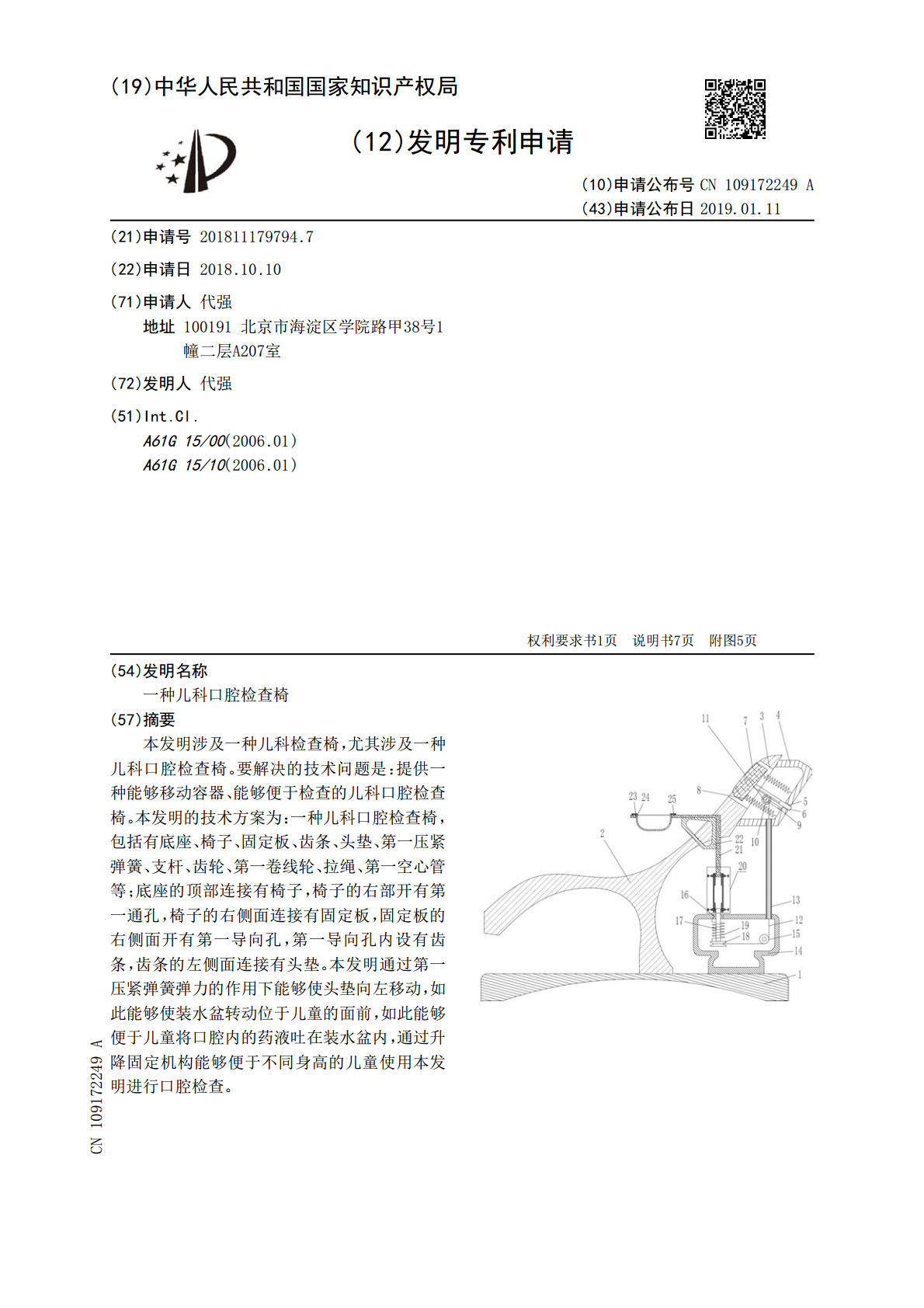

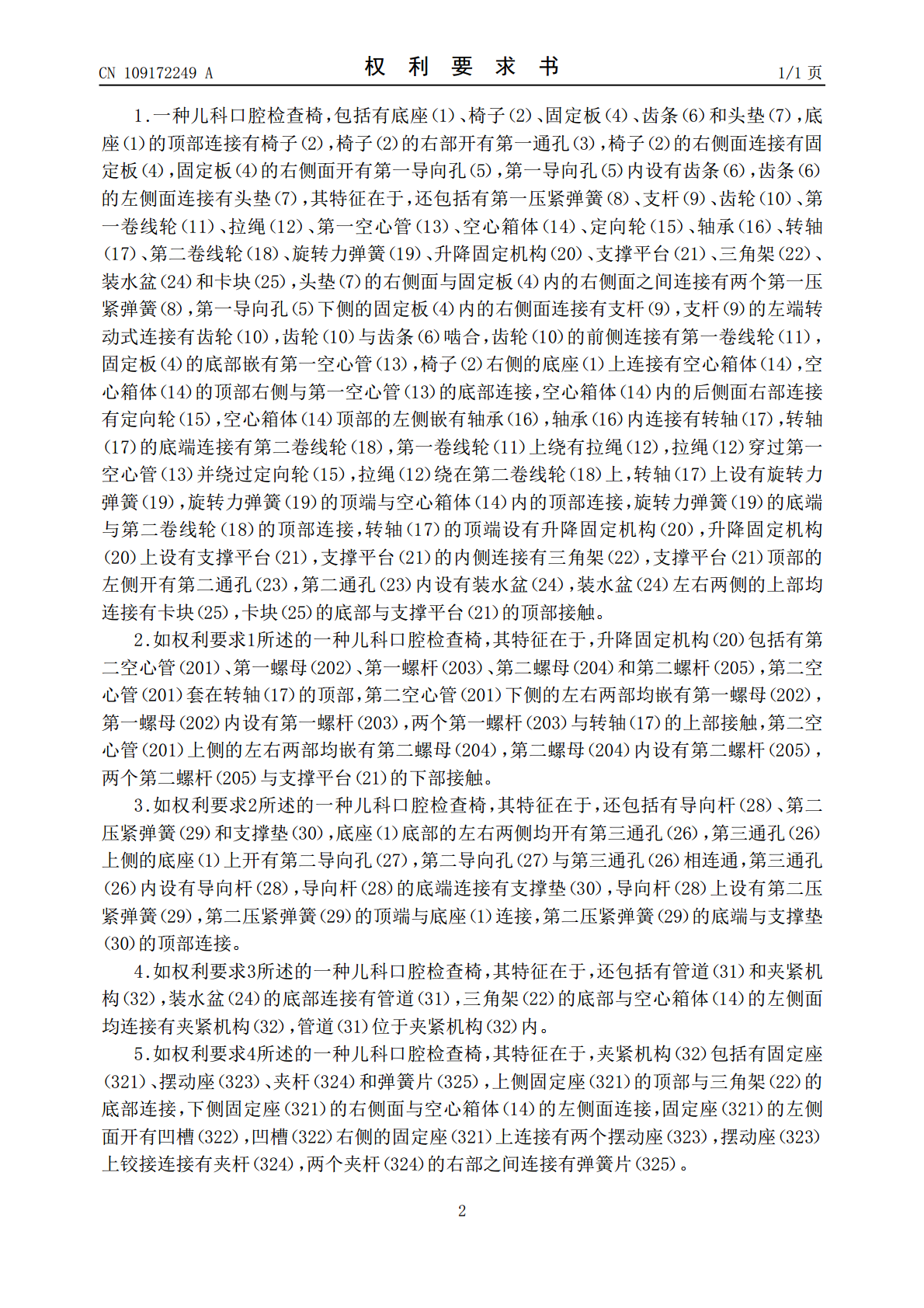

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109172249A(43)申请公布日2019.01.11(21)申请号201811179794.7(22)申请日2018.10.10(71)申请人代强地址100191北京市海淀区学院路甲38号1幢二层A207室(72)发明人代强(51)Int.Cl.A61G15/00(2006.01)A61G15/10(2006.01)权利要求书1页说明书7页附图5页(54)发明名称一种儿科口腔检查椅(57)摘要本发明涉及一种儿科检查椅，尤其涉及一种儿科口腔检查椅。要解决的技术问题是：提供一种能够移动容器、能够便于检查的儿科口腔检查椅。本发明的技术方案为：一种儿科口腔检查椅，包括有底座、椅子、固定板、齿条、头垫、第一压紧弹簧、支杆、齿轮、第一卷线轮、拉绳、第一空心管等；底座的顶部连接有椅子，椅子的右部开有第一通孔，椅子的右侧面连接有固定板，固定板的右侧面开有第一导向孔，第一导向孔内设有齿条，齿条的左侧面连接有头垫。本发明通过第一压紧弹簧弹力的作用下能够使头垫向左移动，如此能够使装水盆转动位于儿童的面前，如此能够便于儿童将口腔内的药液吐在装水盆内，通过升降固定机构能够便于不同身高的儿童使用本发明进行口腔检查。CN109172249ACN109172249A权利要求书1/1页1.一种儿科口腔检查椅，包括有底座（1）、椅子（2）、固定板（4）、齿条（6）和头垫（7），底座（1）的顶部连接有椅子（2），椅子（2）的右部开有第一通孔（3），椅子（2）的右侧面连接有固定板（4），固定板（4）的右侧面开有第一导向孔（5），第一导向孔（5）内设有齿条（6），齿条（6）的左侧面连接有头垫（7），其特征在于，还包括有第一压紧弹簧（8）、支杆（9）、齿轮（10）、第一卷线轮（11）、拉绳（12）、第一空心管（13）、空心箱体（14）、定向轮（15）、轴承（16）、转轴（17）、第二卷线轮（18）、旋转力弹簧（19）、升降固定机构（20）、支撑平台（21）、三角架（22）、装水盆（24）和卡块（25），头垫（7）的右侧面与固定板（4）内的右侧面之间连接有两个第一压紧弹簧（8），第一导向孔（5）下侧的固定板（4）内的右侧面连接有支杆（9），支杆（9）的左端转动式连接有齿轮（10），齿轮（10）与齿条（6）啮合，齿轮（10）的前侧连接有第一卷线轮（11），固定板（4）的底部嵌有第一空心管（13），椅子（2）右侧的底座（1）上连接有空心箱体（14），空心箱体（14）的顶部右侧与第一空心管（13）的底部连接，空心箱体（14）内的后侧面右部连接有定向轮（15），空心箱体（14）顶部的左侧嵌有轴承（16），轴承（16）内连接有转轴（17），转轴（17）的底端连接有第二卷线轮（18），第一卷线轮（11）上绕有拉绳（12），拉绳（12）穿过第一空心管（13）并绕过定向轮（15），拉绳（12）绕在第二卷线轮（18）上，转轴（17）上设有旋转力弹簧（19），旋转力弹簧（19）的顶端与空心箱体（14）内的顶部连接，旋转力弹簧（19）的底端与第二卷线轮（18）的顶部连接，转轴（17）的顶端设有升降固定机构（20），升降固定机构（20）上设有支撑平台（21），支撑平台（21）的内侧连接有三角架（22），支撑平台（21）顶部的左侧开有第二通孔（23），第二通孔（23）内设有装水盆（24），装水盆（24）左右两侧的上部均连接有卡块（25），卡块（25）的底部与支撑平台（21）的顶部接触。2.如权利要求1所述的一种儿科口腔检查椅，其特征在于，升降固定机构（20）包括有第二空心管（201）、第一螺母（202）、第一螺杆（203）、第二螺母（204）和第二螺杆（205），第二空心管（201）套在转轴（17）的顶部，第二空心管（201）下侧的左右两部均嵌有第一螺母（202），第一螺母（202）内设有第一螺杆（203），两个第一螺杆（203）与转轴（17）的上部接触，第二空心管（201）上侧的左右两部均嵌有第二螺母（204），第二螺母（204）内设有第二螺杆（205），两个第二螺杆（205）与支撑平台（21）的下部接触。3.如权利要求2所述的一种儿科口腔检查椅，其特征在于，还包括有导向杆（28）、第二压紧弹簧（29）和支撑垫（30），底座（1）底部的左右两侧均开有第三通孔（26），第三通孔（26）上侧的底座（1）上开有第二导向孔（27），第二导向孔（27）与第三通孔（26）相连通，第三通孔（26）内设有导向杆（28），导向杆（28）的底端连接有支撑垫（30），导向杆（28）上设有第二压紧弹簧（29），第二压紧弹簧（29）的顶端与底座（1）连接，第二压紧弹簧（29）的底端与支撑垫（30）的顶部连接。4.如权利要求3所述的一种儿科
