热泵系统、控制方法及干衣机.pdf

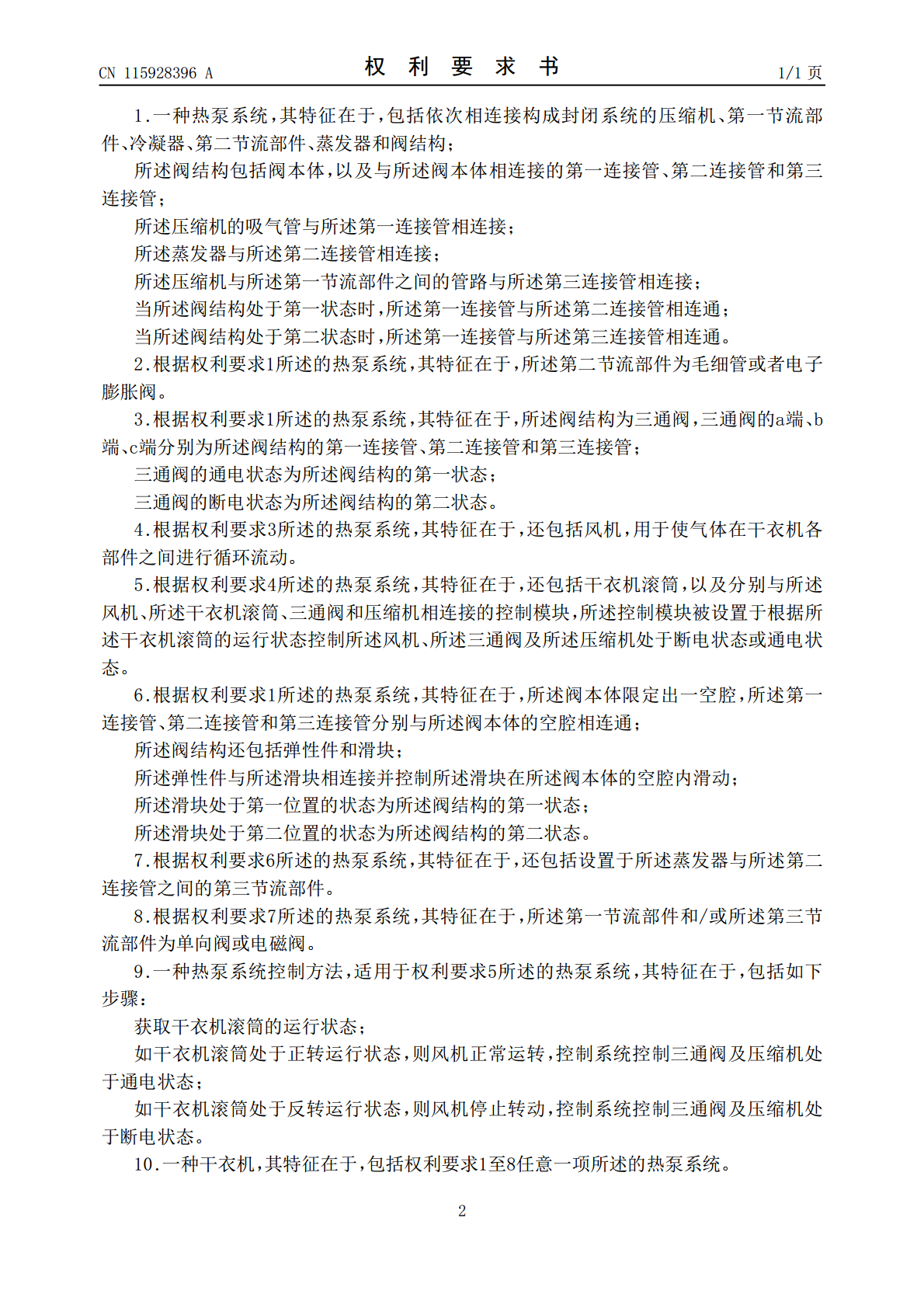

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115928396A(43)申请公布日2023.04.07(21)申请号202111106489.7D06F105/32(2020.01)(22)申请日2021.09.22(71)申请人上海海立电器有限公司地址201206上海市浦东新区金桥出口加工区云桥路1051号(72)发明人黄浩杨贝(74)专利代理机构上海隆天律师事务所31282专利代理师夏彬(51)Int.Cl.D06F58/20(2006.01)D06F58/36(2020.01)D06F58/46(2020.01)D06F103/24(2020.01)D06F105/26(2020.01)D06F105/30(2020.01)权利要求书1页说明书6页附图2页(54)发明名称热泵系统、控制方法及干衣机(57)摘要本发明提供了一种热泵系统、控制方法及干衣机，所述热泵系统包括依次相连接构成封闭系统的压缩机、第一节流部件、冷凝器、第二节流部件、蒸发器和阀结构；阀结构包括阀本体以及第一连接管、第二连接管和第三连接管；压缩机的吸气管与第一连接管相连接；蒸发器与第二连接管相连接；压缩机与第一节流部件之间的管路与第三连接管相连接；当阀结构处于第一状态时，所述第一连接管与所述第二连接管相连通；当所述阀结构处于第二状态时，所述第一连接管与所述第三连接管相连通。本发明的热泵系统通过设置阀结构及节流部件，在干衣机滚筒反转结束时，压缩机能够迅速开机，达到停机之前的运行工况，缩短了干衣时间，提高干衣效率。CN115928396ACN115928396A权利要求书1/1页1.一种热泵系统，其特征在于，包括依次相连接构成封闭系统的压缩机、第一节流部件、冷凝器、第二节流部件、蒸发器和阀结构；所述阀结构包括阀本体，以及与所述阀本体相连接的第一连接管、第二连接管和第三连接管；所述压缩机的吸气管与所述第一连接管相连接；所述蒸发器与所述第二连接管相连接；所述压缩机与所述第一节流部件之间的管路与所述第三连接管相连接；当所述阀结构处于第一状态时，所述第一连接管与所述第二连接管相连通；当所述阀结构处于第二状态时，所述第一连接管与所述第三连接管相连通。2.根据权利要求1所述的热泵系统，其特征在于，所述第二节流部件为毛细管或者电子膨胀阀。3.根据权利要求1所述的热泵系统，其特征在于，所述阀结构为三通阀，三通阀的a端、b端、c端分别为所述阀结构的第一连接管、第二连接管和第三连接管；三通阀的通电状态为所述阀结构的第一状态；三通阀的断电状态为所述阀结构的第二状态。4.根据权利要求3所述的热泵系统，其特征在于，还包括风机，用于使气体在干衣机各部件之间进行循环流动。5.根据权利要求4所述的热泵系统，其特征在于，还包括干衣机滚筒，以及分别与所述风机、所述干衣机滚筒、三通阀和压缩机相连接的控制模块，所述控制模块被设置于根据所述干衣机滚筒的运行状态控制所述风机、所述三通阀及所述压缩机处于断电状态或通电状态。6.根据权利要求1所述的热泵系统，其特征在于，所述阀本体限定出一空腔，所述第一连接管、第二连接管和第三连接管分别与所述阀本体的空腔相连通；所述阀结构还包括弹性件和滑块；所述弹性件与所述滑块相连接并控制所述滑块在所述阀本体的空腔内滑动；所述滑块处于第一位置的状态为所述阀结构的第一状态；所述滑块处于第二位置的状态为所述阀结构的第二状态。7.根据权利要求6所述的热泵系统，其特征在于，还包括设置于所述蒸发器与所述第二连接管之间的第三节流部件。8.根据权利要求7所述的热泵系统，其特征在于，所述第一节流部件和/或所述第三节流部件为单向阀或电磁阀。9.一种热泵系统控制方法，适用于权利要求5所述的热泵系统，其特征在于，包括如下步骤：获取干衣机滚筒的运行状态；如干衣机滚筒处于正转运行状态，则风机正常运转，控制系统控制三通阀及压缩机处于通电状态；如干衣机滚筒处于反转运行状态，则风机停止转动，控制系统控制三通阀及压缩机处于断电状态。10.一种干衣机，其特征在于，包括权利要求1至8任意一项所述的热泵系统。2CN115928396A说明书1/6页热泵系统、控制方法及干衣机技术领域[0001]本发明涉及热泵技术领域，具体地说，涉及一种热泵系统、控制方法及干衣机。背景技术[0002]现有干衣机系统在正常运行时，压缩机开启，循环风经过冷凝器被加热，温度升高后进入干衣机滚筒，加热烘干衣服并带走水分，然后经过蒸发器，温度降低，循环风中的水蒸气受冷凝成水滴，干燥后的循环风再次进入冷凝器被加热，以此循环往复。但是，干衣机系统存在滚筒反向转动，使衣服抖松的场景，此时风机停止转动，冷凝器无法及时散热，温度会快速升高，冷凝压力升高，同时蒸发器无法吸收热量，温度会快速降低，蒸发压力降低，导致压缩机的吸排气压比快速升
