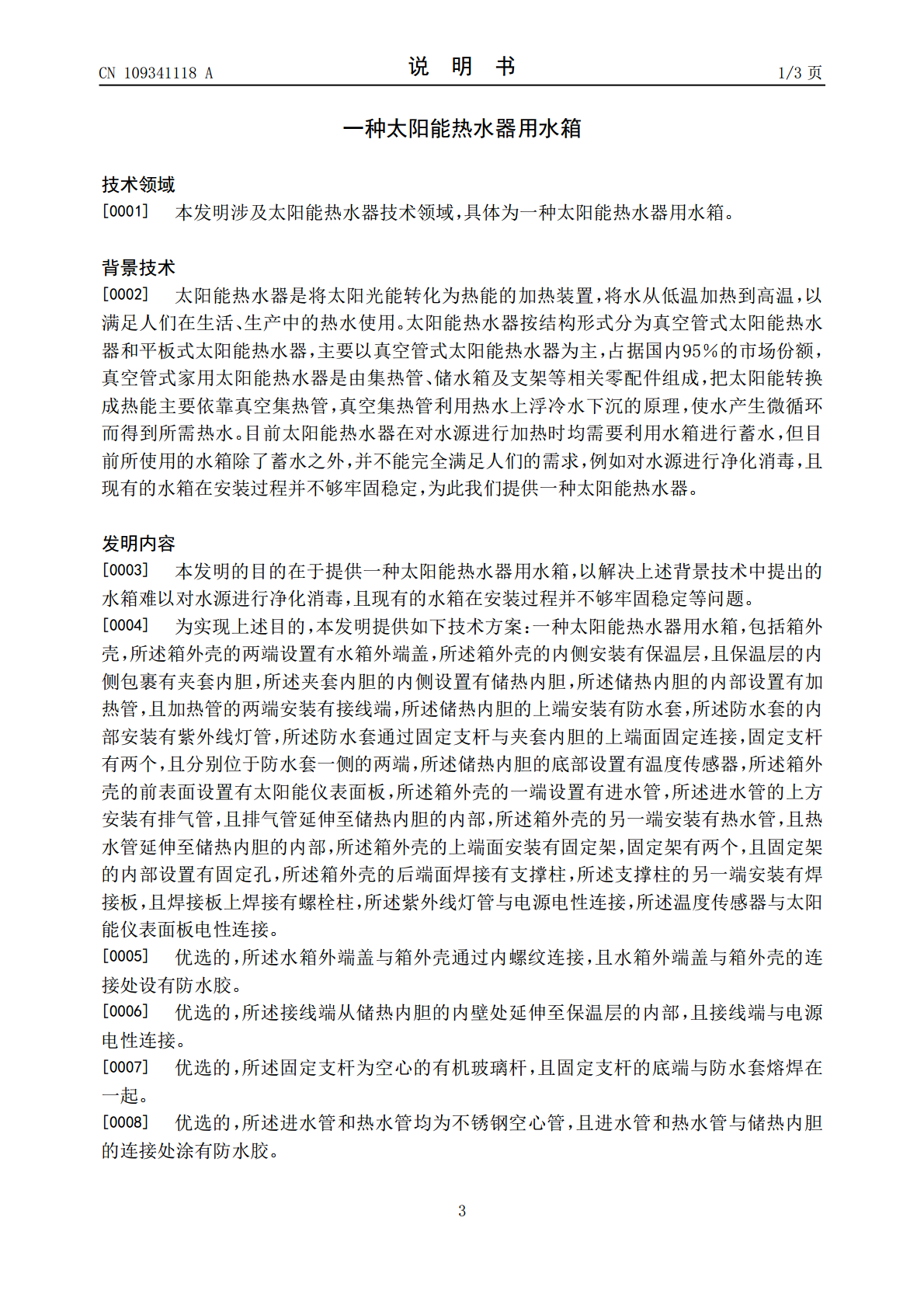

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109341118A(43)申请公布日2019.02.15(21)申请号201811238638.3(22)申请日2018.10.23(71)申请人广州商辉仪业智能科技有限公司地址510000广东省广州市荔湾区荔湾路陈家祠道48号自编6栋211房(72)发明人崔怡英江俊崔怡坚(74)专利代理机构广州市越秀区海心联合专利代理事务所(普通合伙)44295代理人黄为(51)Int.Cl.F24S80/00(2018.01)F24S40/20(2018.01)F24S25/60(2018.01)C02F1/32(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种太阳能热水器用水箱(57)摘要本发明公开了一种太阳能热水器用水箱，包括箱外壳，所述箱外壳的两端设置有水箱外端盖，所述箱外壳的内侧安装有保温层，且保温层的内侧包裹有夹套内胆，所述夹套内胆的内侧设置有储热内胆，所述储热内胆的内部设置有加热管，所述储热内胆的上端安装有防水套，所述防水套的内部安装有紫外线灯管，所述防水套通过固定支杆与夹套内胆的上端面固定连接，所述储热内胆的底部设置有温度传感器，所述箱外壳的一端设置有进水管，所述箱外壳的上端面安装有固定架，所述箱外壳的后端面焊接有支撑柱，所述支撑柱的另一端安装有焊接板。本发明可以净化水质，提高了水源的质量，使用下来更加放心，且安装方便，同时提高了水箱安装的牢固性。CN109341118ACN109341118A权利要求书1/1页1.一种太阳能热水器用水箱，包括箱外壳(1)，其特征在于：所述箱外壳(1)的两端设置有水箱外端盖(2)，所述箱外壳(1)的内侧安装有保温层(3)，且保温层(3)的内侧包裹有夹套内胆(4)，所述夹套内胆(4)的内侧设置有储热内胆(5)，所述储热内胆(5)的内部设置有加热管(6)，且加热管(6)的两端安装有接线端(7)，所述储热内胆(5)的上端安装有防水套(9)，所述防水套(9)的内部安装有紫外线灯管(8)，所述防水套(9)通过固定支杆(10)与夹套内胆(4)的上端面固定连接，固定支杆(10)有两个，且分别位于防水套(9)一侧的两端，所述储热内胆(5)的底部设置有温度传感器(11)，所述箱外壳(1)的前表面设置有太阳能仪表面板(12)，所述箱外壳(1)的一端设置有进水管(15)，所述进水管(15)的上方安装有排气管(13)，且排气管(13)延伸至储热内胆(5)的内部，所述箱外壳(1)的另一端安装有热水管(14)，且热水管(14)延伸至储热内胆(5)的内部，所述箱外壳(1)的上端面安装有固定架(16)，固定架(16)有两个，且固定架(16)的内部设置有固定孔(17)，所述箱外壳(1)的后端面焊接有支撑柱(18)，所述支撑柱(18)的另一端安装有焊接板(19)，且焊接板(19)上焊接有螺栓柱(20)，所述紫外线灯管(8)与电源电性连接，所述温度传感器(11)与太阳能仪表面板(12)电性连接。2.根据权利要求1所述的一种太阳能热水器用水箱，其特征在于：所述水箱外端盖(2)与箱外壳(1)通过内螺纹连接，且水箱外端盖(2)与箱外壳(1)的连接处设有防水胶。3.根据权利要求1所述的一种太阳能热水器用水箱，其征在于：所述接线端(7)从储热内胆(5)的内壁处延伸至保温层(3)的内部，且接线端(7)与电源电性连接。4.根据权利要求1所述的一种太阳能热水器用水箱，其特征在于：所述固定支杆(10)为空心的有机玻璃杆，且固定支杆(10)的底端与防水套(9)熔焊在一起。5.根据权利要求1所述的一种太阳能热水器用水箱，其特征在于：所述进水管(15)和热水管(14)均为不锈钢空心管，且进水管(15)和热水管(14)与储热内胆(5)的连接处涂有防水胶。2CN109341118A说明书1/3页一种太阳能热水器用水箱技术领域[0001]本发明涉及太阳能热水器技术领域，具体为一种太阳能热水器用水箱。背景技术[0002]太阳能热水器是将太阳光能转化为热能的加热装置，将水从低温加热到高温，以满足人们在生活、生产中的热水使用。太阳能热水器按结构形式分为真空管式太阳能热水器和平板式太阳能热水器，主要以真空管式太阳能热水器为主，占据国内95％的市场份额，真空管式家用太阳能热水器是由集热管、储水箱及支架等相关零配件组成，把太阳能转换成热能主要依靠真空集热管，真空集热管利用热水上浮冷水下沉的原理，使水产生微循环而得到所需热水。目前太阳能热水器在对水源进行加热时均需要利用水箱进行蓄水，但目前所使用的水箱除了蓄水之外，并不能完全满足人们的需求，例如对水源进行净化消毒，且现有的水箱在安装过程并不够牢固稳定，为此我们提供一种太阳能热水器。发明内容[0003]本发明的目的在于提供一种
