一种新型剪断机及方法.pdf

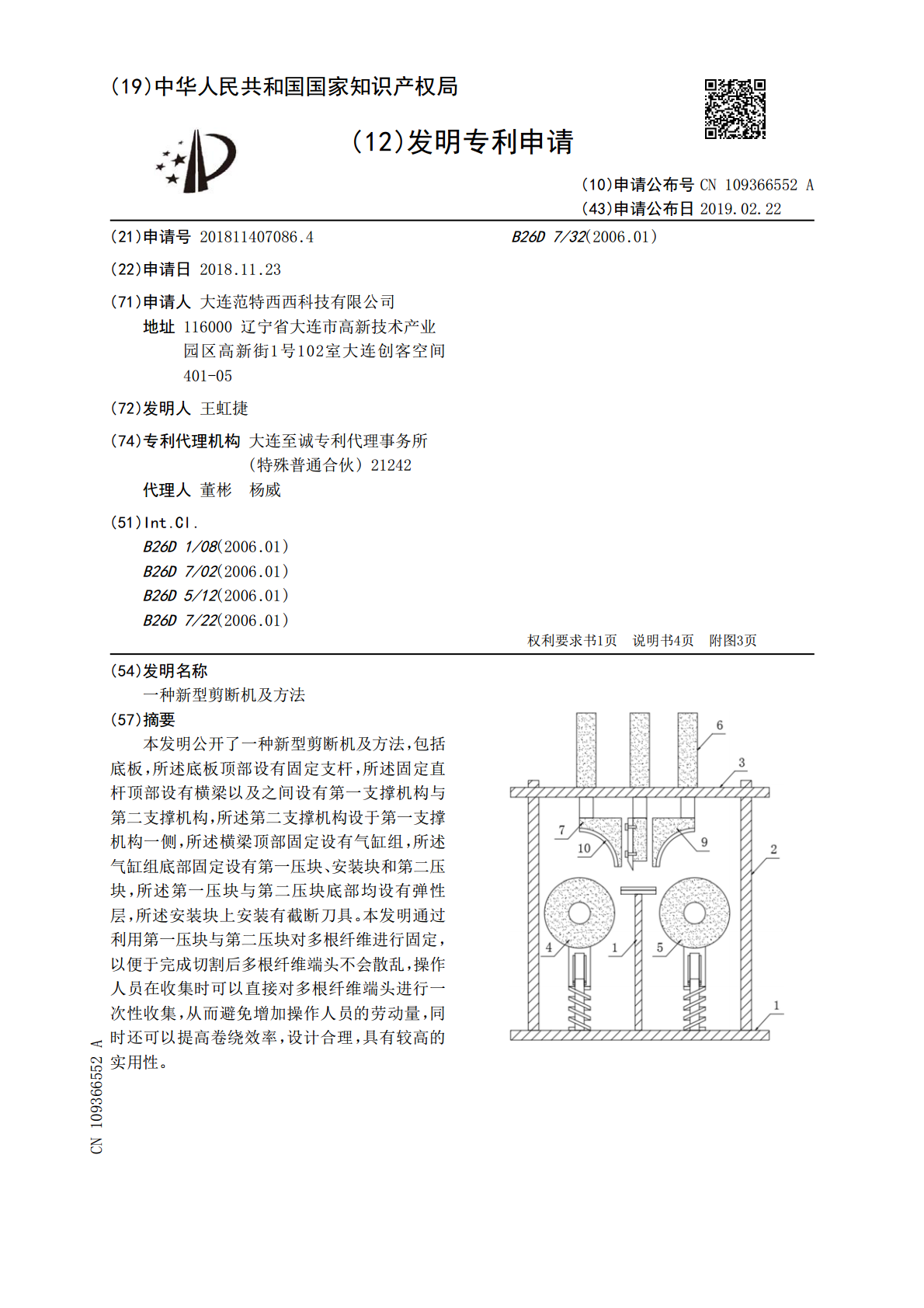

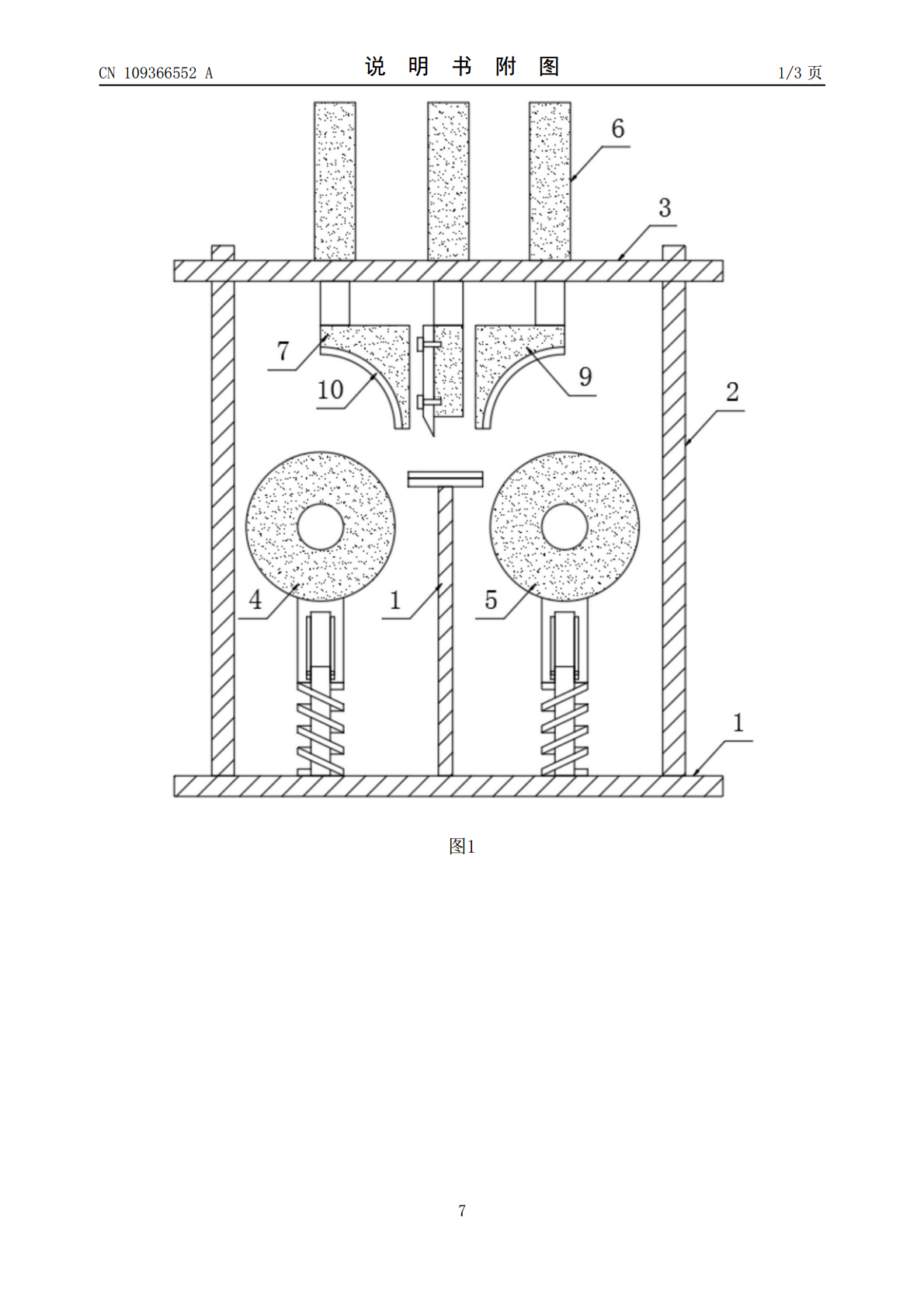

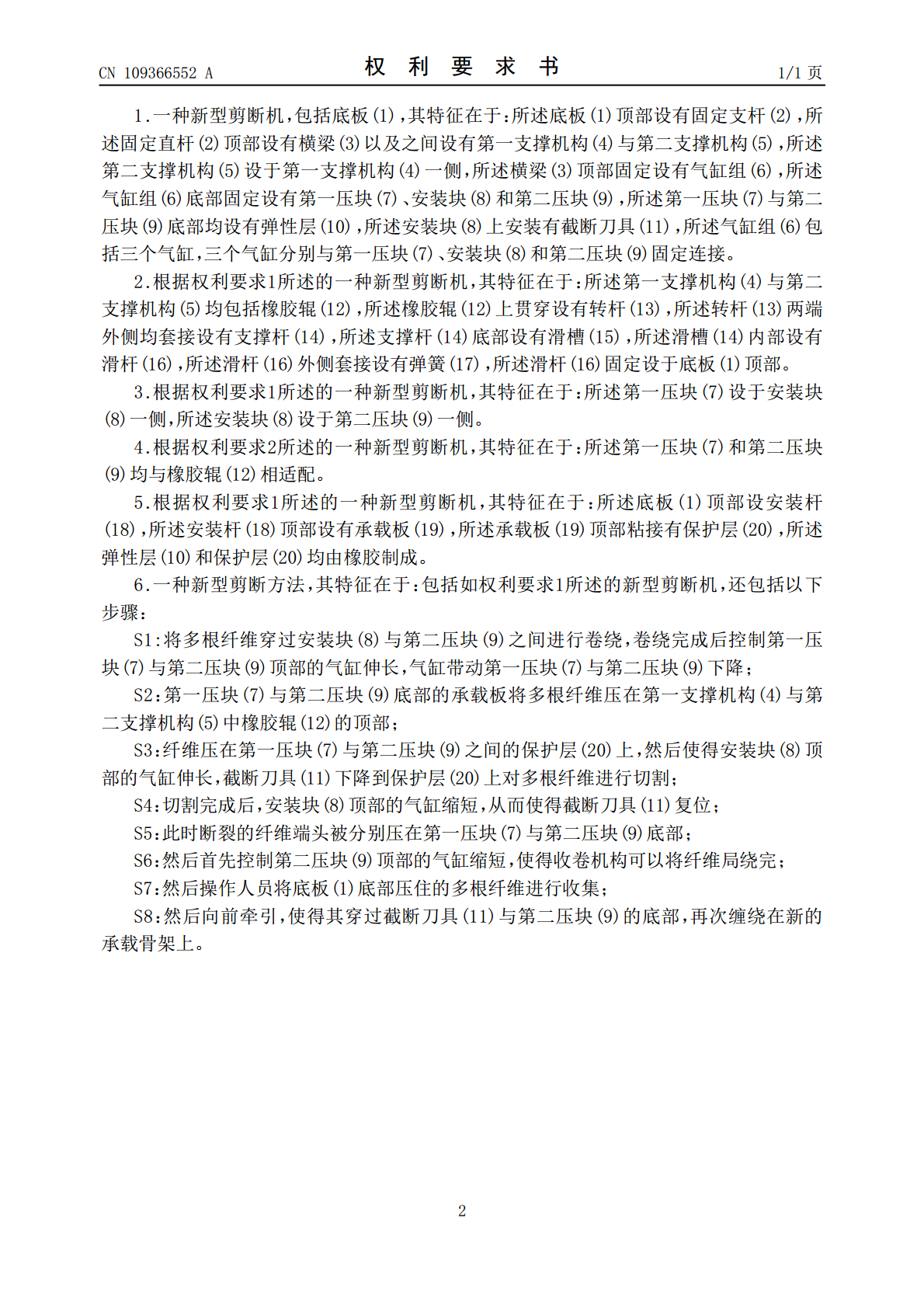

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109366552A(43)申请公布日2019.02.22(21)申请号201811407086.4B26D7/32(2006.01)(22)申请日2018.11.23(71)申请人大连范特西西科技有限公司地址116000辽宁省大连市高新技术产业园区高新街1号102室大连创客空间401-05(72)发明人王虹捷(74)专利代理机构大连至诚专利代理事务所(特殊普通合伙)21242代理人董彬杨威(51)Int.Cl.B26D1/08(2006.01)B26D7/02(2006.01)B26D5/12(2006.01)B26D7/22(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种新型剪断机及方法(57)摘要本发明公开了一种新型剪断机及方法，包括底板，所述底板顶部设有固定支杆，所述固定直杆顶部设有横梁以及之间设有第一支撑机构与第二支撑机构，所述第二支撑机构设于第一支撑机构一侧，所述横梁顶部固定设有气缸组，所述气缸组底部固定设有第一压块、安装块和第二压块，所述第一压块与第二压块底部均设有弹性层，所述安装块上安装有截断刀具。本发明通过利用第一压块与第二压块对多根纤维进行固定，以便于完成切割后多根纤维端头不会散乱，操作人员在收集时可以直接对多根纤维端头进行一次性收集，从而避免增加操作人员的劳动量，同时还可以提高卷绕效率，设计合理，具有较高的实用性。CN109366552ACN109366552A权利要求书1/1页1.一种新型剪断机，包括底板(1)，其特征在于：所述底板(1)顶部设有固定支杆(2)，所述固定直杆(2)顶部设有横梁(3)以及之间设有第一支撑机构(4)与第二支撑机构(5)，所述第二支撑机构(5)设于第一支撑机构(4)一侧，所述横梁(3)顶部固定设有气缸组(6)，所述气缸组(6)底部固定设有第一压块(7)、安装块(8)和第二压块(9)，所述第一压块(7)与第二压块(9)底部均设有弹性层(10)，所述安装块(8)上安装有截断刀具(11)，所述气缸组(6)包括三个气缸，三个气缸分别与第一压块(7)、安装块(8)和第二压块(9)固定连接。2.根据权利要求1所述的一种新型剪断机，其特征在于：所述第一支撑机构(4)与第二支撑机构(5)均包括橡胶辊(12)，所述橡胶辊(12)上贯穿设有转杆(13)，所述转杆(13)两端外侧均套接设有支撑杆(14)，所述支撑杆(14)底部设有滑槽(15)，所述滑槽(14)内部设有滑杆(16)，所述滑杆(16)外侧套接设有弹簧(17)，所述滑杆(16)固定设于底板(1)顶部。3.根据权利要求1所述的一种新型剪断机，其特征在于：所述第一压块(7)设于安装块(8)一侧，所述安装块(8)设于第二压块(9)一侧。4.根据权利要求2所述的一种新型剪断机，其特征在于：所述第一压块(7)和第二压块(9)均与橡胶辊(12)相适配。5.根据权利要求1所述的一种新型剪断机，其特征在于：所述底板(1)顶部设安装杆(18)，所述安装杆(18)顶部设有承载板(19)，所述承载板(19)顶部粘接有保护层(20)，所述弹性层(10)和保护层(20)均由橡胶制成。6.一种新型剪断方法，其特征在于：包括如权利要求1所述的新型剪断机，还包括以下步骤：S1:将多根纤维穿过安装块(8)与第二压块(9)之间进行卷绕，卷绕完成后控制第一压块(7)与第二压块(9)顶部的气缸伸长，气缸带动第一压块(7)与第二压块(9)下降；S2：第一压块(7)与第二压块(9)底部的承载板将多根纤维压在第一支撑机构(4)与第二支撑机构(5)中橡胶辊(12)的顶部；S3：纤维压在第一压块(7)与第二压块(9)之间的保护层(20)上，然后使得安装块(8)顶部的气缸伸长，截断刀具(11)下降到保护层(20)上对多根纤维进行切割；S4：切割完成后，安装块(8)顶部的气缸缩短，从而使得截断刀具(11)复位；S5：此时断裂的纤维端头被分别压在第一压块(7)与第二压块(9)底部；S6：然后首先控制第二压块(9)顶部的气缸缩短，使得收卷机构可以将纤维局绕完；S7：然后操作人员将底板(1)底部压住的多根纤维进行收集；S8：然后向前牵引，使得其穿过截断刀具(11)与第二压块(9)的底部，再次缠绕在新的承载骨架上。2CN109366552A说明书1/4页一种新型剪断机及方法技术领域[0001]本发明涉及纤维制品及复合材料制备技术领域，特别涉及一种新型剪断机及方法。背景技术[0002]纤维制品制备过程中，需要对纤维制品进行收卷，收卷到一定长度时，需要将纤维进行剪断，然后更换承载骨架重新进行收卷，在对纤维进行剪断时，需要使用到剪断设备，现有技术中的剪断设备大多只适用于单根纤维的截断，当用于剪断多根纤维时，
