一种市政绿化带高度修剪装置.pdf

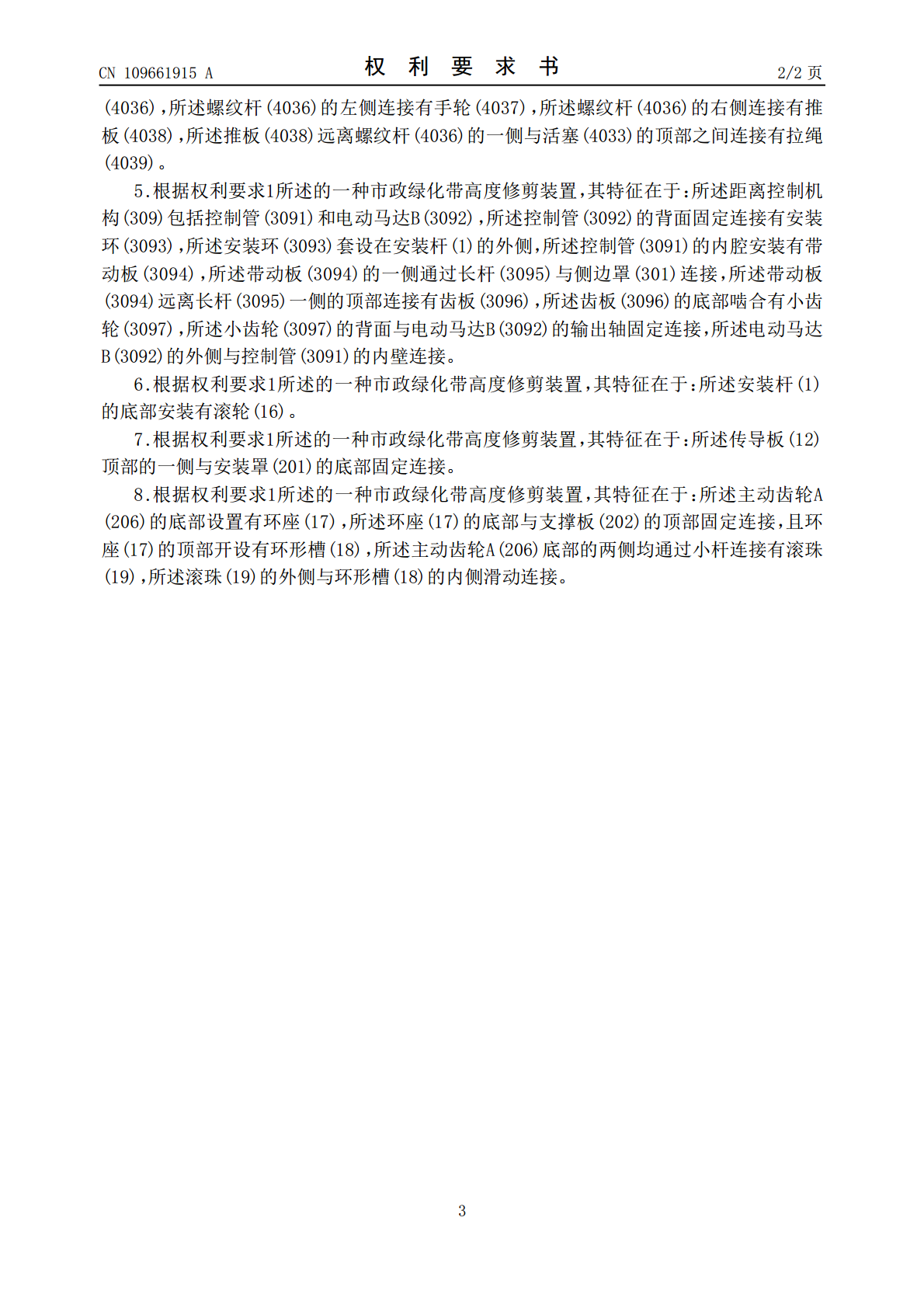

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109661915A(43)申请公布日2019.04.23(21)申请号201910108231.7(22)申请日2019.02.02(71)申请人杭州成威物业管理有限公司地址311118浙江省杭州市余杭区黄湖镇清波村垃圾中转站(72)发明人陈小明赵姗陈国庆(51)Int.Cl.A01G3/04(2006.01)权利要求书2页说明书5页附图4页(54)发明名称一种市政绿化带高度修剪装置(57)摘要本发明提供一种市政绿化带高度修剪装置，涉及市政领域。该市政绿化带高度修剪装置，包括两个安装杆、上侧修剪机构、两个侧边修剪机构，所述安装杆的顶部连接有升降控制机构，所述升降控制机构的底部与上侧修剪机构的顶部连接，所述活动套的底部通过支撑弹簧与固定套的顶部连接，所述传导板的底部开设有穿槽，所述滑块的底部通过支杆与侧边修剪机构的顶部连接。在修剪市政绿化带时，升降控制机构能够带动上侧修剪机构对绿化带进行修剪，同时便于升降控制机构调节绿化带在修剪后的高度，振动机构能够带动上侧修剪机构与侧边修剪机构进行上下之间的变换活动，从而让绿化带在进行修剪时能够解决在修剪时出现卡住的情况。CN109661915ACN109661915A权利要求书1/2页1.一种市政绿化带高度修剪装置，包括两个安装杆(1)、上侧修剪机构(2)、两个侧边修剪机构(3)，其特征在于：所述安装杆(1)的顶部连接有升降控制机构(4)，所述升降控制机构(4)的底部与上侧修剪机构(2)的顶部连接，所述安装杆(1)的外侧套设有活动套(5)，所述安装杆(1)的正面开设有安装孔(6)，所述安装杆(1)的外侧套设有固定套(7)，所述固定套(7)的正面通过固定螺栓(8)与安装杆(1)的外侧固定连接，所述活动套(5)的底部通过支撑弹簧(9)与固定套(7)的顶部连接；所述上侧修剪机构(2)的两侧均通过固定杆(10)与活动套(5)的外侧固定连接，所述上侧修剪机构(2)包括安装罩(201)，所述安装罩(201)内部的下侧固定连接有支撑板(202)，所述支撑板(202)的内侧等间隔贯穿连接有轴承A(203)，所述轴承A(203)的内侧通过过盈配合的方式连接有转轴(204)，所述转轴(204)的底部贯穿安装罩(201)并连接有修剪刀片A(205)，所述转轴(204)的顶部固定连接有主动齿轮A(206)，所述主动齿轮A(206)的左侧啮合有传动齿轮A(207)，所述传动齿轮A(207)的顶部连接有传动电机A(208)，所述传动电机A(208)的顶部与安装罩(201)内壁顶部的左侧固定连接；所述固定杆(10)的底部通过连接杆(11)连接有传导板(12)，所述传导板(12)的底部开设有穿槽(13)，所述穿槽(13)内壁的顶部开设有滑动卡槽(14)，所述滑动卡槽(14)内侧滑动连接有滑块(15)，所述滑块(15)的底部通过支杆与侧边修剪机构(3)的顶部连接；所述侧边修剪机构(3)包括侧边罩(301)，所述侧边罩(301)的内侧连接有竖板(302)，所述竖板(302)内部的上侧与下侧均贯穿连接有轴承B(303)，所述轴承B(303)的内侧通过过盈配合的方式连接有导轴(304)，所述导轴(304)的一端连接有修剪刀片B(305)，所述导轴(304)的另一端连接有主动齿轮B(306)，两个主动齿轮B(306)之间啮合有传动齿轮B(307)，所述传动齿轮B(307)一侧的中部连接有传动电机B(308)，所述传动电机B(308)的一侧与侧边罩(301)的内壁连接，所述侧边罩(301)的顶部通过支杆与滑块(15)连接，所述侧边罩(301)远离修剪刀片B(305)的一侧安装有距离控制机构(309)。2.根据权利要求1所述的一种市政绿化带高度修剪装置，其特征在于：所述升降控制机构(4)包括空心板(401)、振动机构(402)、传动机构(403)，所述空心板(401)底部的两侧分别与两个安装杆(1)的顶部连接，且空心板(1)的顶部开设有通口。3.根据权利要求2所述的一种市政绿化带高度修剪装置，其特征在于：所述振动机构(402)包括电动马达A(4021)和传动杆(4022)，所述传动杆(4022)贯穿设置在空心板(401)的中部，所述传动杆(4022)的底部与安装罩(201)的顶部固定连接，且传动杆(4022)的右侧固定连接有传动块(4023)，所述电动马达A(4021)的正面通过输出轴连接有传动盘(4024)，所述传动盘(4024)的左侧固定连接有带动块(4025)，所述带动块(4025)的顶部与传动块(4023)的底部相接触，所述电动马达A(4021)的底部通过安装座与空心板(401)内壁的底部连接。4.根据权利要求3所述的一种市政绿化带高度修剪装置，其特
