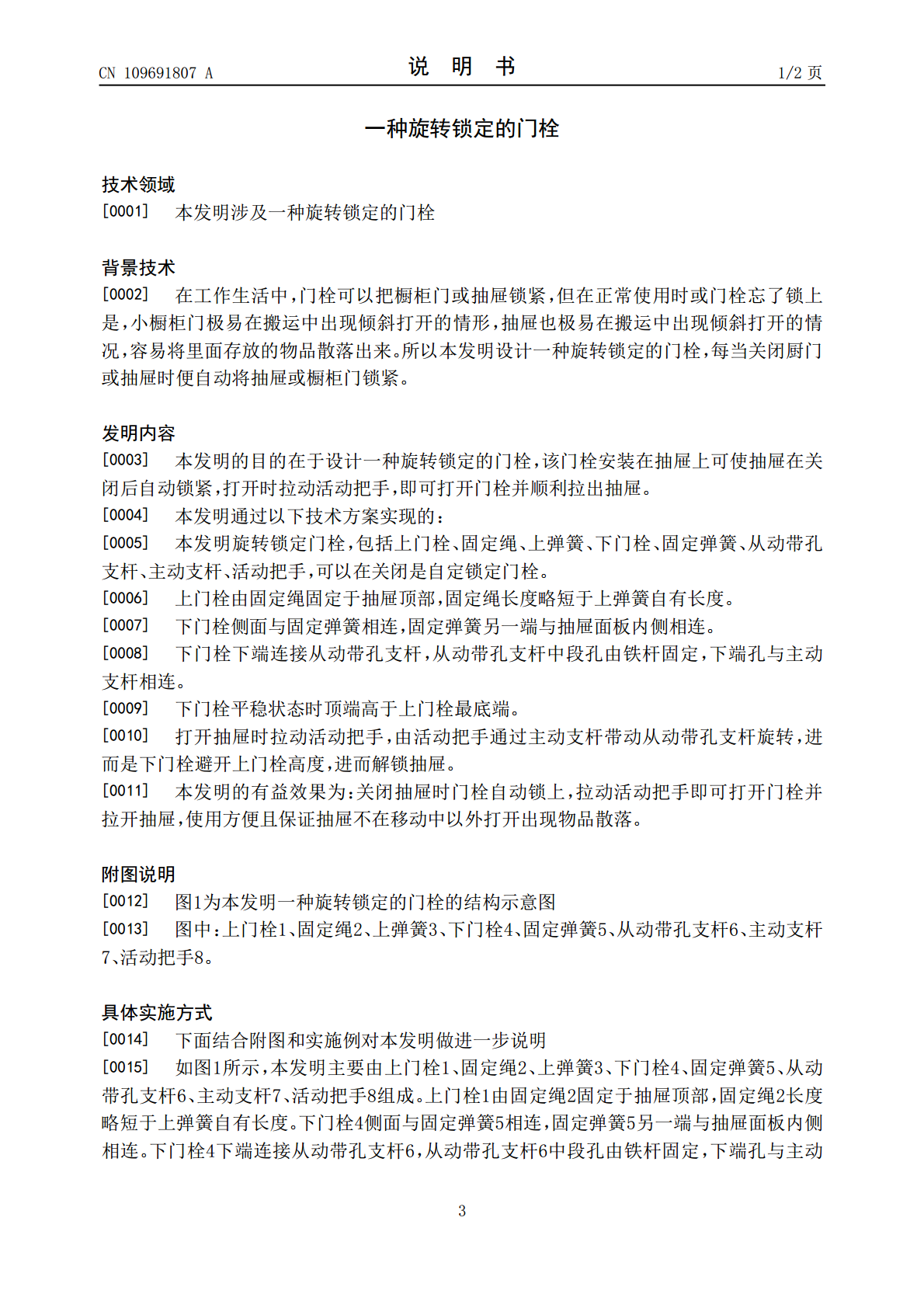

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109691807A(43)申请公布日2019.04.30(21)申请号201710981110.4(22)申请日2017.10.20(71)申请人南京鑫领越电子设备有限公司地址218000江苏省南京市浦口区桥林街道步月路29号(72)发明人黄鹏(51)Int.Cl.A47B88/50(2017.01)E05C3/14(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种旋转锁定的门栓(57)摘要一种旋转锁定的门栓，包括上门栓、固定绳、上弹簧、下门栓、固定弹簧、从动带孔支杆、主动支杆、活动把手。关闭抽屉时门栓自动锁上，拉动活动把手即可打开门栓并拉开抽屉，使用方便且保证抽屉不在移动中以外打开出现物品散落。CN109691807ACN109691807A权利要求书1/1页1.一种旋转锁定的门栓，其特征在于它包括：上门栓(1)、固定绳(2)、上弹簧(3)、下门栓(4)、固定弹簧(5)、从动带孔支杆(6)、主动支杆(7)、活动把手(8)。2.权利要求1所述的旋转锁定门栓，其特征在于：上门栓(1)和下门栓(4)一端被切成斜角，且倾斜部分相互面向放置。3.权利要求1所述旋转锁定门栓，其特征在于：从动带孔支杆中段有一处空，由铁杆穿过固定，支杆以该孔为中心旋转。下端有一处孔，与主动支杆通过轴承相连。4.权利要求1所述旋转锁定门栓，其特征在于：活动把手可向内、向外移动一定距离。2CN109691807A说明书1/2页一种旋转锁定的门栓技术领域[0001]本发明涉及一种旋转锁定的门栓背景技术[0002]在工作生活中，门栓可以把橱柜门或抽屉锁紧，但在正常使用时或门栓忘了锁上是，小橱柜门极易在搬运中出现倾斜打开的情形，抽屉也极易在搬运中出现倾斜打开的情况，容易将里面存放的物品散落出来。所以本发明设计一种旋转锁定的门栓，每当关闭厨门或抽屉时便自动将抽屉或橱柜门锁紧。发明内容[0003]本发明的目的在于设计一种旋转锁定的门栓，该门栓安装在抽屉上可使抽屉在关闭后自动锁紧，打开时拉动活动把手，即可打开门栓并顺利拉出抽屉。[0004]本发明通过以下技术方案实现的：[0005]本发明旋转锁定门栓，包括上门栓、固定绳、上弹簧、下门栓、固定弹簧、从动带孔支杆、主动支杆、活动把手，可以在关闭是自定锁定门栓。[0006]上门栓由固定绳固定于抽屉顶部，固定绳长度略短于上弹簧自有长度。[0007]下门栓侧面与固定弹簧相连，固定弹簧另一端与抽屉面板内侧相连。[0008]下门栓下端连接从动带孔支杆，从动带孔支杆中段孔由铁杆固定，下端孔与主动支杆相连。[0009]下门栓平稳状态时顶端高于上门栓最底端。[0010]打开抽屉时拉动活动把手，由活动把手通过主动支杆带动从动带孔支杆旋转，进而是下门栓避开上门栓高度，进而解锁抽屉。[0011]本发明的有益效果为：关闭抽屉时门栓自动锁上，拉动活动把手即可打开门栓并拉开抽屉，使用方便且保证抽屉不在移动中以外打开出现物品散落。附图说明[0012]图1为本发明一种旋转锁定的门栓的结构示意图[0013]图中：上门栓1、固定绳2、上弹簧3、下门栓4、固定弹簧5、从动带孔支杆6、主动支杆7、活动把手8。具体实施方式[0014]下面结合附图和实施例对本发明做进一步说明[0015]如图1所示，本发明主要由上门栓1、固定绳2、上弹簧3、下门栓4、固定弹簧5、从动带孔支杆6、主动支杆7、活动把手8组成。上门栓1由固定绳2固定于抽屉顶部，固定绳2长度略短于上弹簧自有长度。下门栓4侧面与固定弹簧5相连，固定弹簧5另一端与抽屉面板内侧相连。下门栓4下端连接从动带孔支杆6，从动带孔支杆6中段孔由铁杆固定，下端孔与主动3CN109691807A说明书2/2页支杆相连7。下门栓4平稳状态时顶端高于上门栓1最底端。打开抽屉时拉动活动把手8，由活动把手8通过主动支杆7带动从动带孔支杆6旋转，进而是下门栓4避开上门栓1高度，进而解锁抽屉。[0016]当然，上述说明并非对本发明的限制，本发明也不仅限于上述举例，本技术领域的普通技术人员在本发明的实质范围内所做出的变化、改型、添加或替换，也属于本发明的保护范围。4CN109691807A说明书附图1/1页图15
