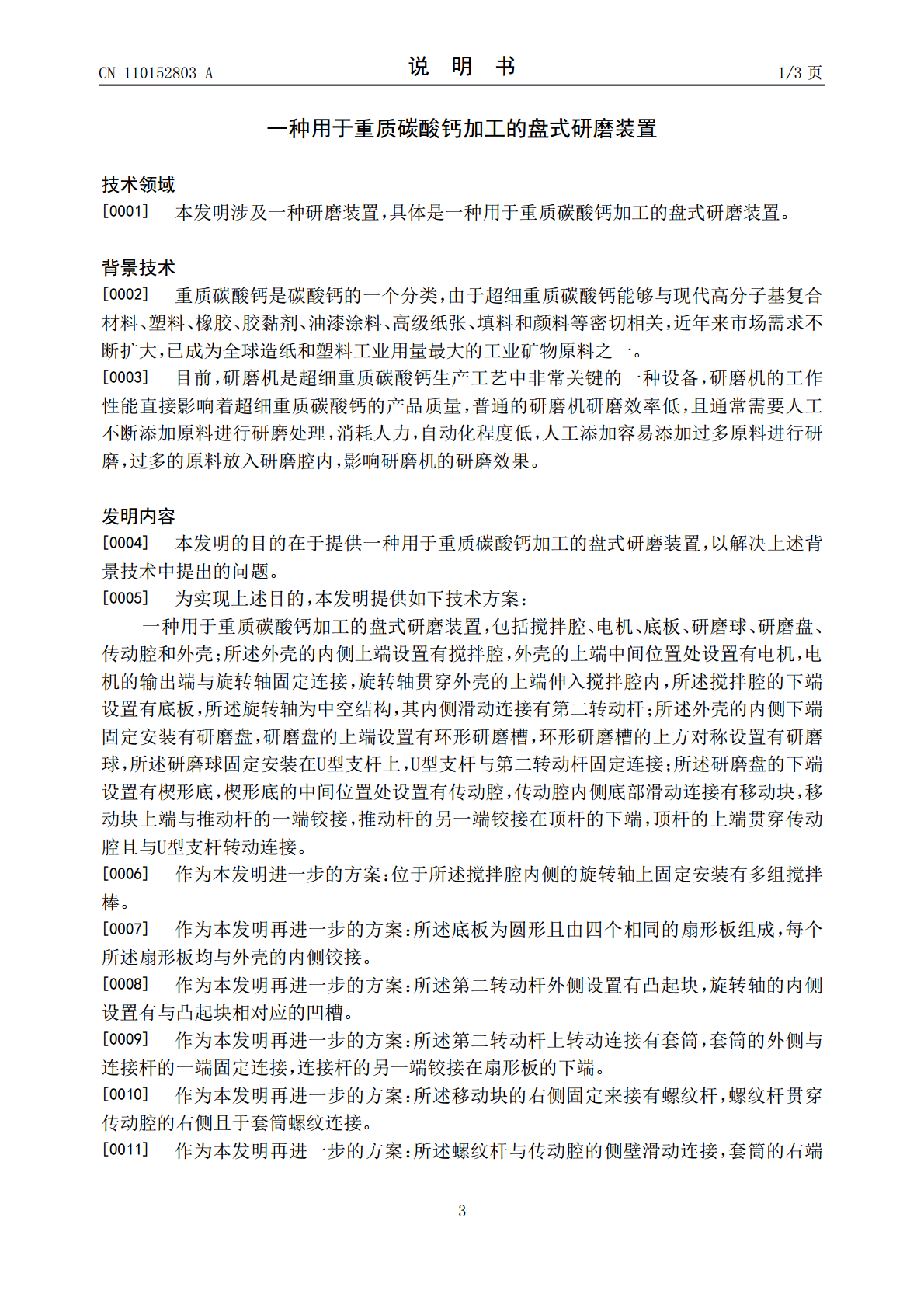

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110152803A(43)申请公布日2019.08.23(21)申请号201810181507.X(22)申请日2018.03.06(71)申请人寿光新润科技中介服务有限公司地址262700山东省潍坊市寿光市怡景花园(72)发明人刘爱霞(74)专利代理机构北京华仲龙腾专利代理事务所(普通合伙)11548代理人姜庆梅(51)Int.Cl.B02C15/00(2006.01)B02C23/00(2006.01)B02C23/02(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种用于重质碳酸钙加工的盘式研磨装置(57)摘要本发明公开了一种用于重质碳酸钙加工的盘式研磨装置，包括搅拌腔、电机、底板、研磨球、研磨盘、传动腔和外壳；所述外壳的内侧上端设置有搅拌腔，外壳的上端中间位置处设置有电机，电机的输出端与旋转轴固定连接，旋转轴贯穿外壳的上端伸入搅拌腔内，所述搅拌腔的下端设置有底板；所述外壳的内侧下端固定安装有研磨盘，研磨盘的上端设置有环形研磨槽，环形研磨槽的上方对称设置有研磨球，所述研磨球固定安装在U型支杆上。本发明设计新颖，通过设置的移动块左右移动时通过推动杆带动顶杆往复性上下移动，顶杆通过U型支杆带动研磨球上下移动，使研磨球侧边的重质碳酸钙滑到研磨球底部，从而提高了研磨效率。CN110152803ACN110152803A权利要求书1/1页1.一种用于重质碳酸钙加工的盘式研磨装置，包括搅拌腔（1）、电机（3）、底板（7）、研磨球（12）、研磨盘（13）、传动腔（16）和外壳（24）；其特征在于，所述外壳（24）的内侧上端设置有搅拌腔（1），外壳（24）的上端中间位置处设置有电机（3），电机（3）的输出端与旋转轴（4）固定连接，旋转轴（4）贯穿外壳（24）的上端伸入搅拌腔（1）内，所述搅拌腔（1）的下端设置有底板（7），所述旋转轴（4）为中空结构，其内侧滑动连接有第二转动杆（10）；所述外壳（24）的内侧下端固定安装有研磨盘（13），研磨盘（13）的上端设置有环形研磨槽（15），环形研磨槽（15）的上方对称设置有研磨球（12），所述研磨球（12）固定安装在U型支杆（11）上，U型支杆（11）与第二转动杆（10）固定连接；所述研磨盘（13）的下端设置有楔形底（14），楔形底（14）的中间位置处设置有传动腔（16），传动腔（16）内侧底部滑动连接有移动块（19），移动块（19）上端与推动杆（18）的一端铰接，推动杆（18）的另一端铰接在顶杆（17）的下端，顶杆（17）的上端贯穿传动腔（16）且与U型支杆（11）转动连接。2.根据权利要求1所述的一种用于重质碳酸钙加工的盘式研磨装置，其特征在于，位于所述搅拌腔（1）内侧的旋转轴（4）上固定安装有多组搅拌棒（5）。3.根据权利要求1所述的一种用于重质碳酸钙加工的盘式研磨装置，其特征在于，所述底板（7）为圆形且由四个相同的扇形板组成，每个所述扇形板均与外壳（24）的内侧铰接。4.根据权利要求1所述的一种用于重质碳酸钙加工的盘式研磨装置，其特征在于，所述第二转动杆（10）外侧设置有凸起块，旋转轴（4）的内侧设置有与凸起块相对应的凹槽。5.根据权利要求1所述的一种用于重质碳酸钙加工的盘式研磨装置，其特征在于，所述第二转动杆（10）上转动连接有套筒（9），套筒（9）的外侧与连接杆（8）的一端固定连接，连接杆（8）的另一端铰接在扇形板的下端。6.根据权利要求1所述的一种用于重质碳酸钙加工的盘式研磨装置，其特征在于，所述移动块（19）的右侧固定来接有螺纹杆（20），螺纹杆（20）贯穿传动腔（16）的右侧且于套筒（21）螺纹连接。7.根据权利要求6所述的一种用于重质碳酸钙加工的盘式研磨装置，其特征在于，所述螺纹杆（20）与传动腔（16）的侧壁滑动连接，套筒（21）的右端贯穿外壳（24）且于对称设置的锥齿轮（22）固定连接，两个所述锥齿轮（22）的内侧上端设置有不完全锥齿轮（23），不完全锥齿轮（23）与第一转动杆（6）固定连接，第一转动杆（6）的上端通过皮带与旋转轴（4）转动连接。2CN110152803A说明书1/3页一种用于重质碳酸钙加工的盘式研磨装置技术领域[0001]本发明涉及一种研磨装置，具体是一种用于重质碳酸钙加工的盘式研磨装置。背景技术[0002]重质碳酸钙是碳酸钙的一个分类，由于超细重质碳酸钙能够与现代高分子基复合材料、塑料、橡胶、胶黏剂、油漆涂料、高级纸张、填料和颜料等密切相关，近年来市场需求不断扩大，已成为全球造纸和塑料工业用量最大的工业矿物原料之一。[0003]目前，研磨机是超细重质碳酸钙生产工艺中非常关键的一种设备，研磨机的工作性能直接影响着超细重质碳酸钙的产品质量，普通的研磨机研磨效
