一种水动能发电机.pdf

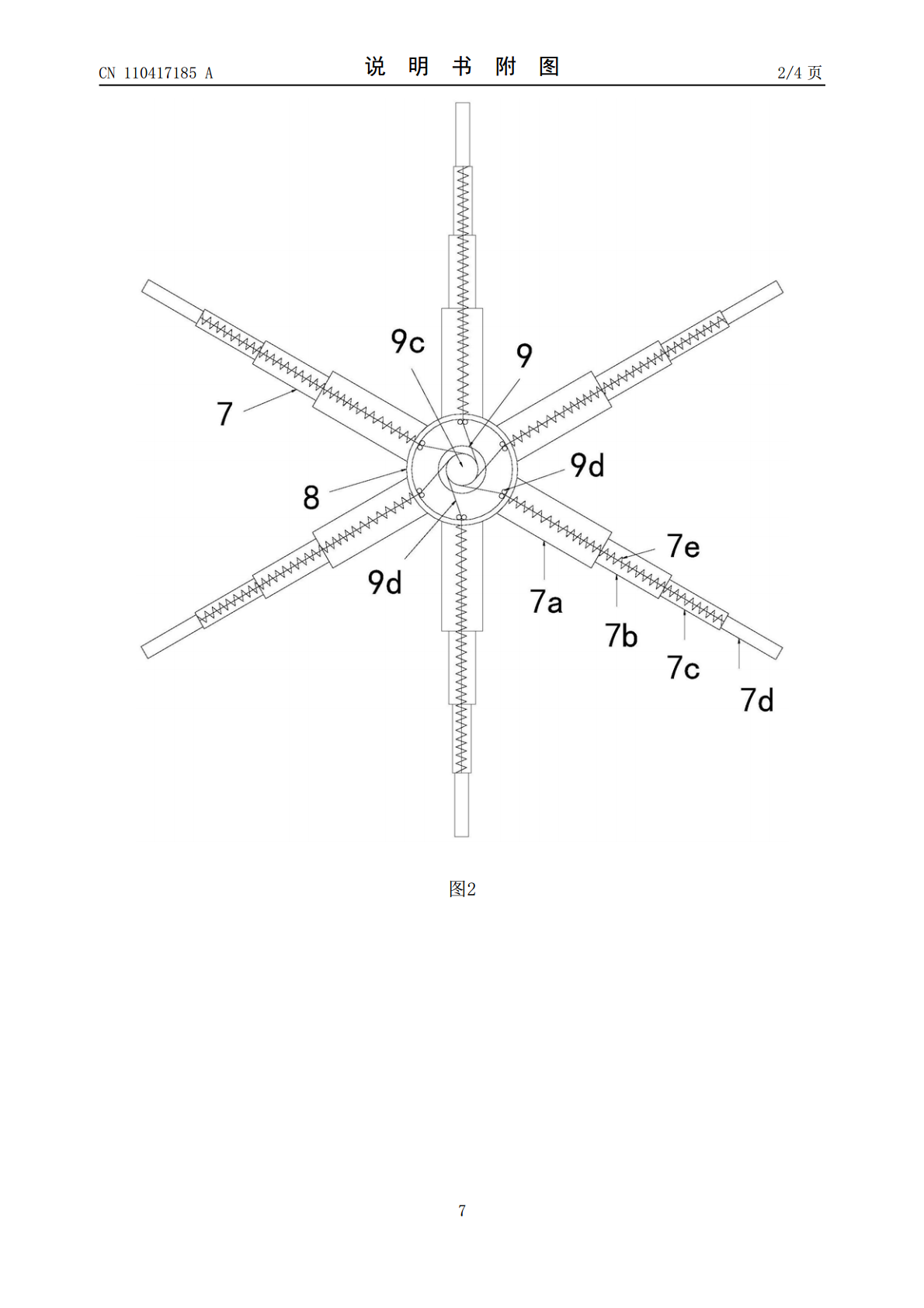

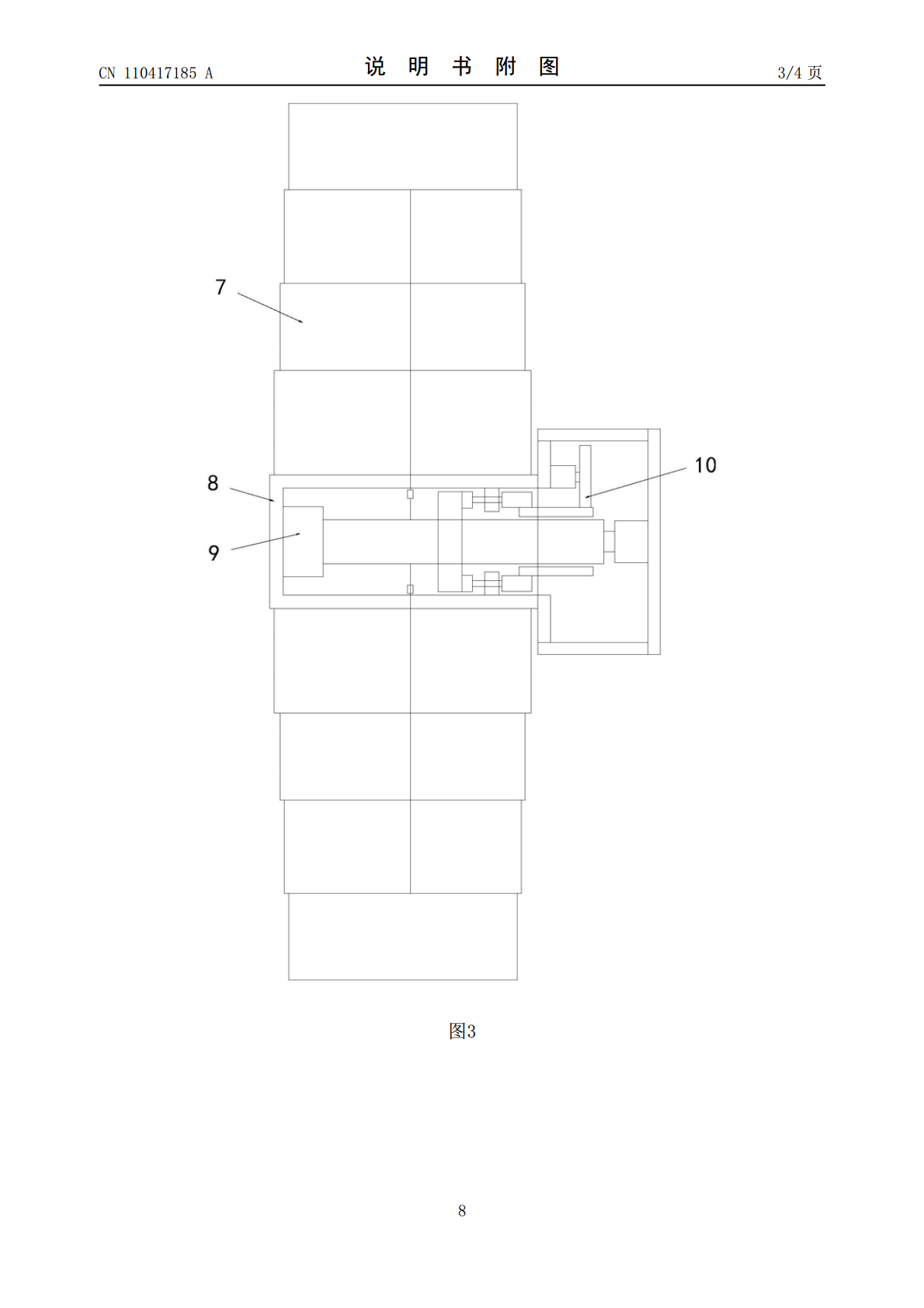

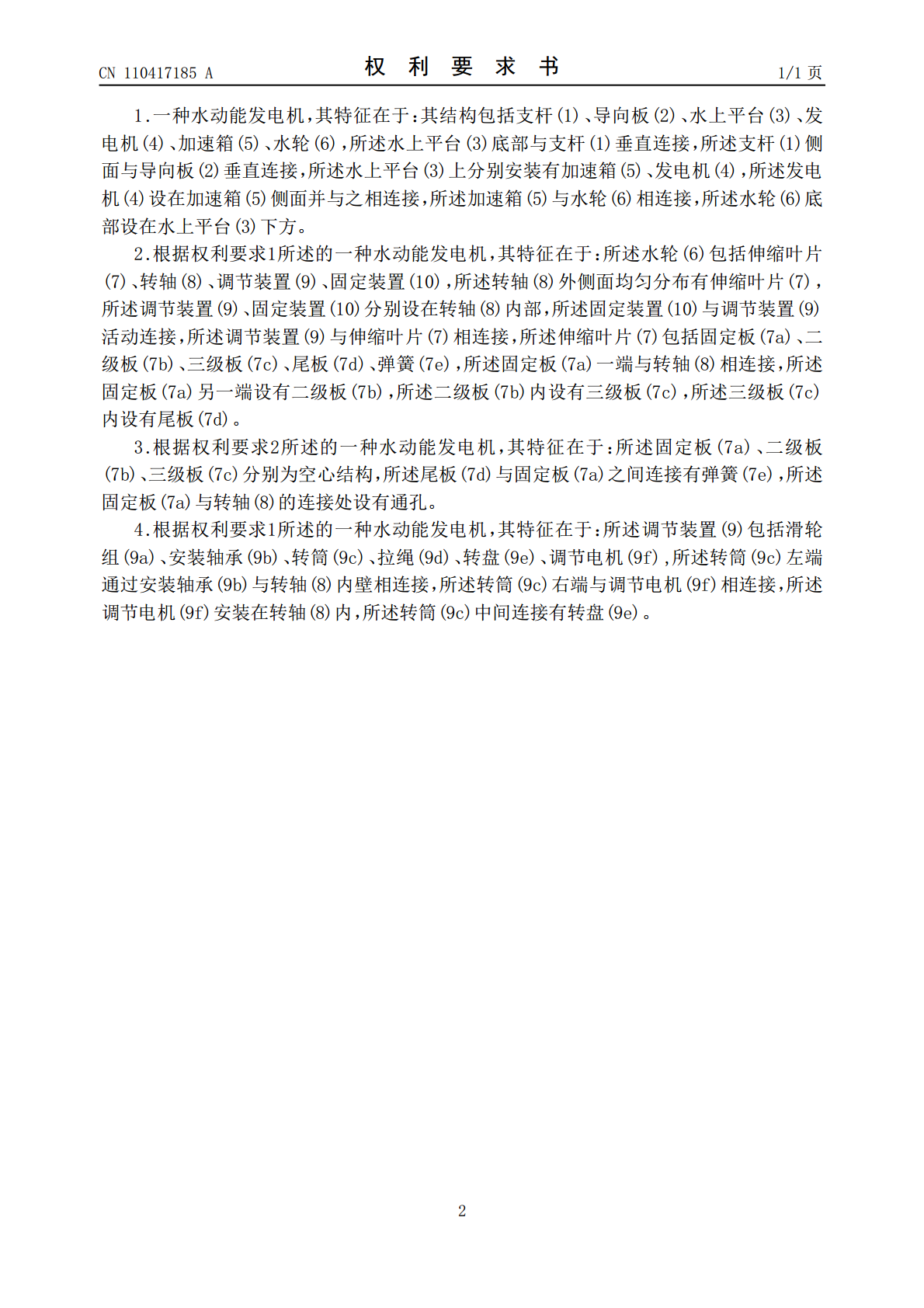

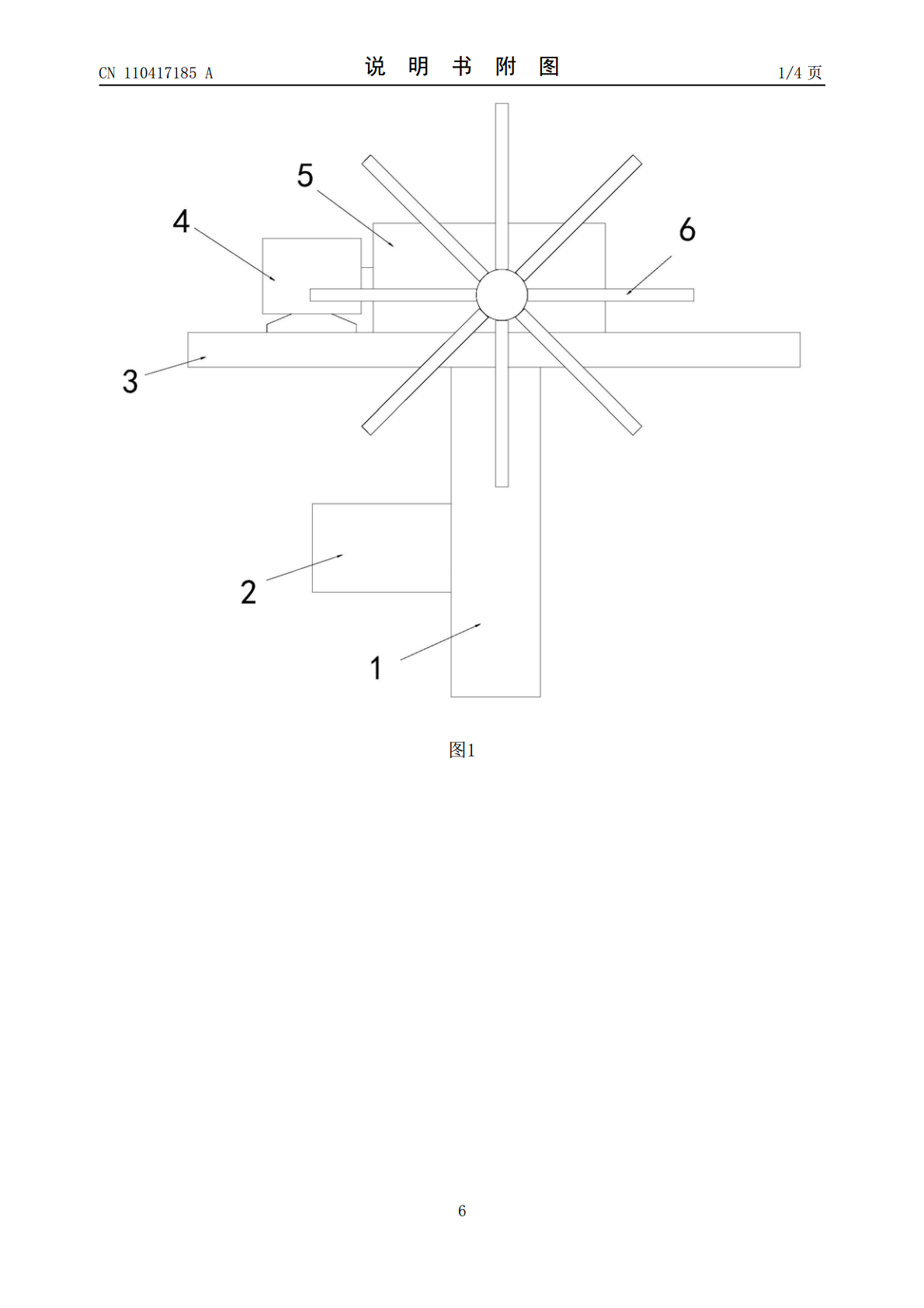

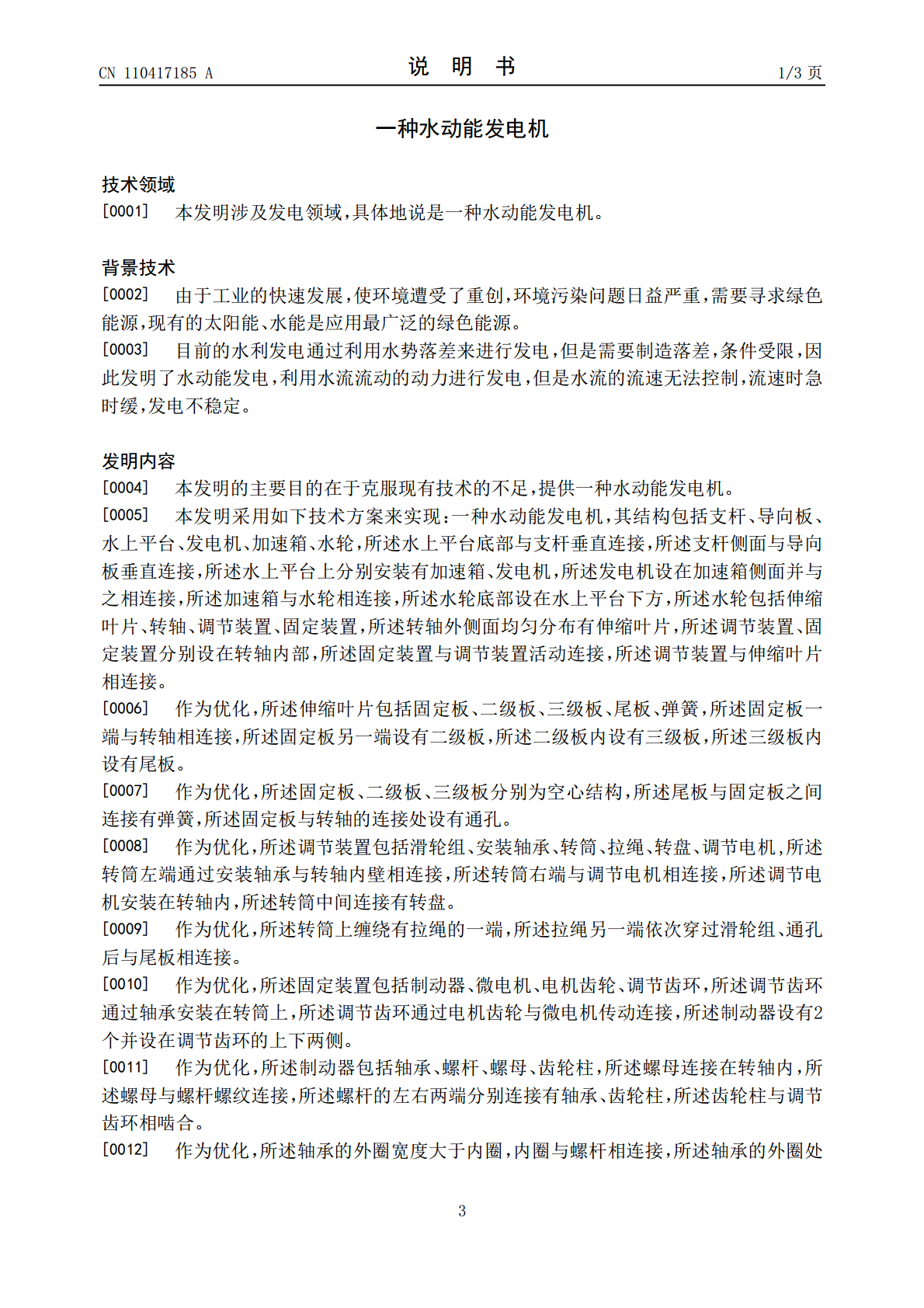

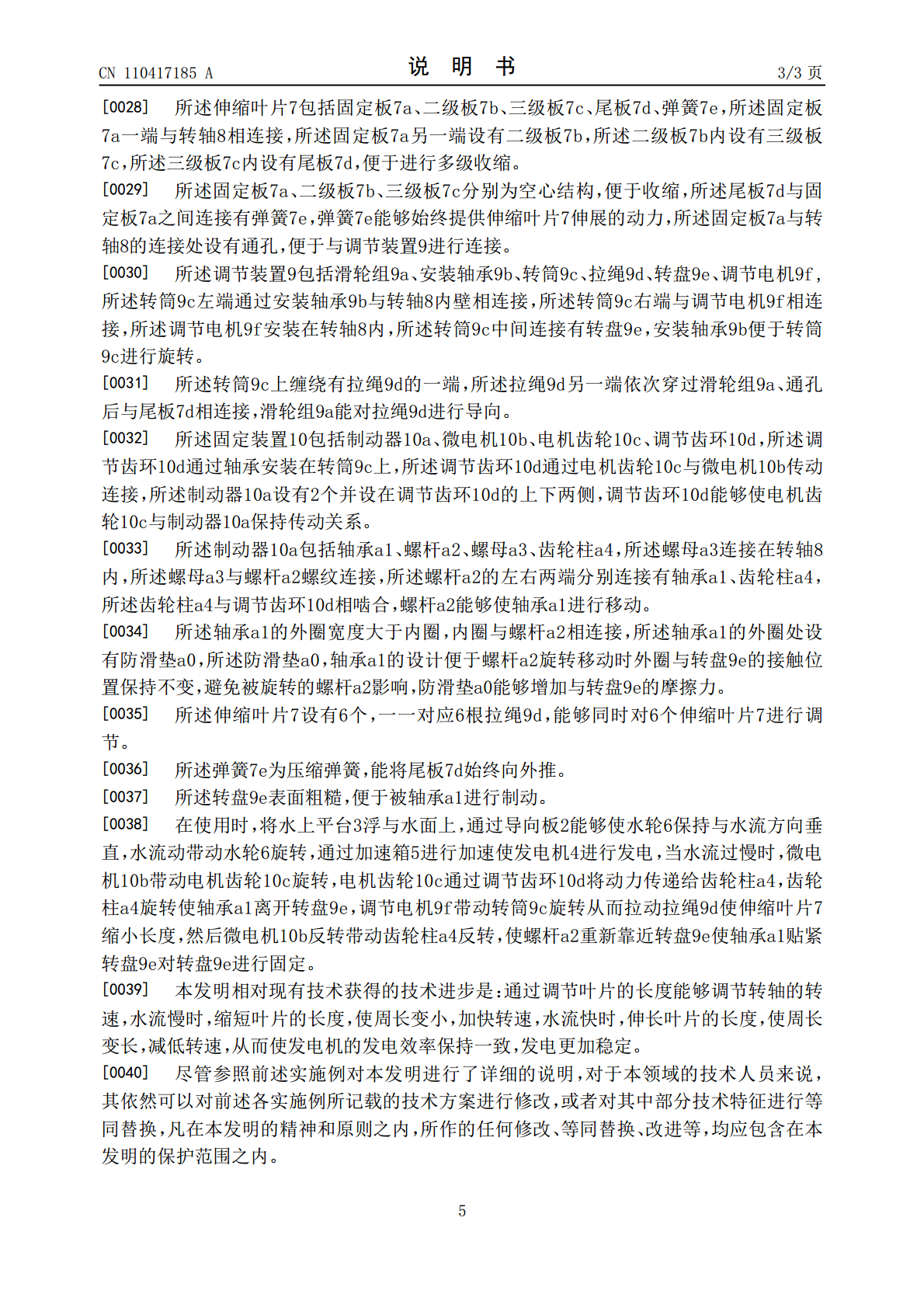

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110417185A(43)申请公布日2019.11.05(21)申请号201910554002.8(22)申请日2019.06.25(71)申请人石狮市晶仁工业设计有限公司地址362000福建省泉州市石狮市湖滨街道子芳路交通局C幢902(72)发明人洪长兴陈少宽曾碧阳江利扬(51)Int.Cl.H02K7/18(2006.01)H02K7/116(2006.01)F03B3/14(2006.01)F03B13/08(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种水动能发电机(57)摘要本发明公开了一种水动能发电机，其结构包括支杆、导向板、水上平台、发电机、加速箱、水轮，水上平台底部与支杆垂直连接，支杆侧面与导向板垂直连接，水上平台上分别安装有加速箱、发电机，发电机设在加速箱侧面并与之相连接，加速箱与水轮相连接，水轮底部设在水上平台下方，水轮包括伸缩叶片、转轴、调节装置、固定装置，转轴外侧面均匀分布有伸缩叶片，调节装置、固定装置分别设在转轴内部，本发明的有益效果是：通过调节叶片的长度能够调节转轴的转速，水流慢时，缩短叶片的长度，使周长变小，加快转速，水流快时，伸长叶片的长度，使周长变长，减低转速，从而使发电机的发电效率保持一致，发电更加稳定。CN110417185ACN110417185A权利要求书1/1页1.一种水动能发电机，其特征在于：其结构包括支杆(1)、导向板(2)、水上平台(3)、发电机(4)、加速箱(5)、水轮(6)，所述水上平台(3)底部与支杆(1)垂直连接，所述支杆(1)侧面与导向板(2)垂直连接，所述水上平台(3)上分别安装有加速箱(5)、发电机(4)，所述发电机(4)设在加速箱(5)侧面并与之相连接，所述加速箱(5)与水轮(6)相连接，所述水轮(6)底部设在水上平台(3)下方。2.根据权利要求1所述的一种水动能发电机，其特征在于：所述水轮(6)包括伸缩叶片(7)、转轴(8)、调节装置(9)、固定装置(10)，所述转轴(8)外侧面均匀分布有伸缩叶片(7)，所述调节装置(9)、固定装置(10)分别设在转轴(8)内部，所述固定装置(10)与调节装置(9)活动连接，所述调节装置(9)与伸缩叶片(7)相连接，所述伸缩叶片(7)包括固定板(7a)、二级板(7b)、三级板(7c)、尾板(7d)、弹簧(7e)，所述固定板(7a)一端与转轴(8)相连接，所述固定板(7a)另一端设有二级板(7b)，所述二级板(7b)内设有三级板(7c)，所述三级板(7c)内设有尾板(7d)。3.根据权利要求2所述的一种水动能发电机，其特征在于：所述固定板(7a)、二级板(7b)、三级板(7c)分别为空心结构，所述尾板(7d)与固定板(7a)之间连接有弹簧(7e)，所述固定板(7a)与转轴(8)的连接处设有通孔。4.根据权利要求1所述的一种水动能发电机，其特征在于：所述调节装置(9)包括滑轮组(9a)、安装轴承(9b)、转筒(9c)、拉绳(9d)、转盘(9e)、调节电机(9f),所述转筒(9c)左端通过安装轴承(9b)与转轴(8)内壁相连接，所述转筒(9c)右端与调节电机(9f)相连接，所述调节电机(9f)安装在转轴(8)内，所述转筒(9c)中间连接有转盘(9e)。2CN110417185A说明书1/3页一种水动能发电机技术领域[0001]本发明涉及发电领域，具体地说是一种水动能发电机。背景技术[0002]由于工业的快速发展，使环境遭受了重创，环境污染问题日益严重，需要寻求绿色能源，现有的太阳能、水能是应用最广泛的绿色能源。[0003]目前的水利发电通过利用水势落差来进行发电，但是需要制造落差，条件受限，因此发明了水动能发电，利用水流流动的动力进行发电，但是水流的流速无法控制，流速时急时缓，发电不稳定。发明内容[0004]本发明的主要目的在于克服现有技术的不足，提供一种水动能发电机。[0005]本发明采用如下技术方案来实现：一种水动能发电机，其结构包括支杆、导向板、水上平台、发电机、加速箱、水轮，所述水上平台底部与支杆垂直连接，所述支杆侧面与导向板垂直连接，所述水上平台上分别安装有加速箱、发电机，所述发电机设在加速箱侧面并与之相连接，所述加速箱与水轮相连接，所述水轮底部设在水上平台下方，所述水轮包括伸缩叶片、转轴、调节装置、固定装置，所述转轴外侧面均匀分布有伸缩叶片，所述调节装置、固定装置分别设在转轴内部，所述固定装置与调节装置活动连接，所述调节装置与伸缩叶片相连接。[0006]作为优化，所述伸缩叶片包括固定板、二级板、三级板、尾板、弹簧，所述固定板一端与转轴相连接，所述固定板另一端设有二级板，所述二级板内设有三级板，所述三级板内设有尾板。[00
