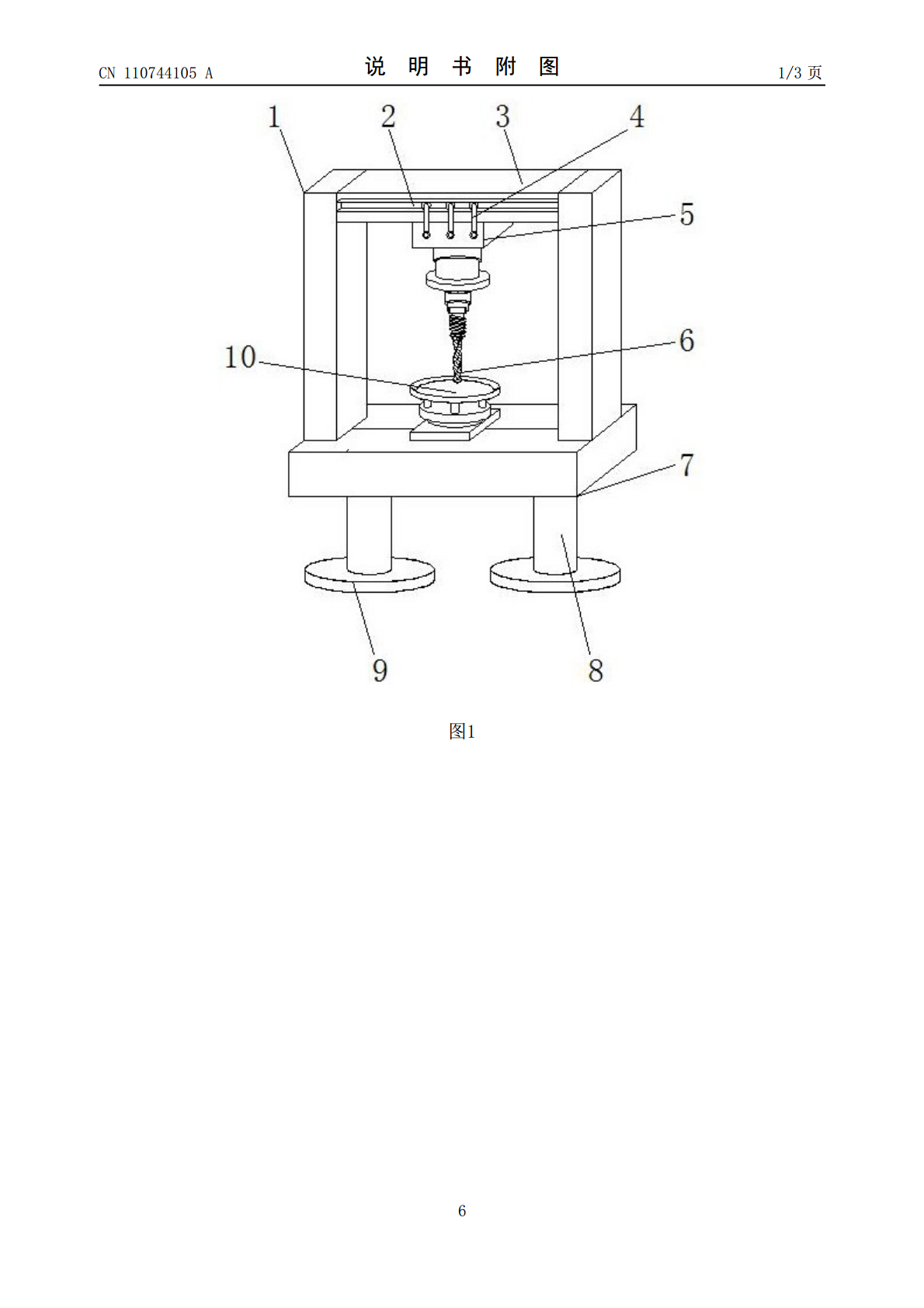

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110744105A(43)申请公布日2020.02.04(21)申请号201911151646.9(22)申请日2019.11.21(71)申请人江门市健锋五金厂有限公司地址529142广东省江门市新会区三江镇利生工业园(72)发明人黄健勇(74)专利代理机构北京久维律师事务所11582代理人邢江峰(51)Int.Cl.B23B47/00(2006.01)B23Q7/02(2006.01)B23Q15/22(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种五金件加工用打孔机(57)摘要本发明公开了一种五金件加工用打孔机，包括固定支撑柱，所述固定支撑柱的一端侧壁固定连接有连接横梁，所述连接横梁的一端侧壁固定嵌接有固定轨道，所述固定轨道的内腔侧壁固定嵌接有电动滚轮，所述电动滚轮的下端侧壁固定连接有第一三相异步电动机，所述第一三相异步电动机的下端外壁中部固定连接有可更换钻头，所述可更换钻头包括固定连接卡轴、减震支杆、可更换连接件和固定钻头，所述固定连接卡轴固定套接在减震支杆的上端外壁，所述减震支杆固定连接在可更换连接件的上端外壁，所述固定钻头固定卡接在可更换连接件的下端外壁，所述固定支撑柱的下端外壁固定连接有连接板块。本实用操作简单，且极具实用性能。CN110744105ACN110744105A权利要求书1/1页1.一种五金件加工用打孔机，包括固定支撑柱（1），其特征在于：所述固定支撑柱（1）的一端侧壁固定连接有连接横梁（3），所述连接横梁（3）的一端侧壁固定嵌接有固定轨道（2），所述固定轨道（2）的内腔侧壁固定嵌接有电动滚轮（4），所述电动滚轮（4）的下端侧壁固定连接有第一三相异步电动机（5），所述第一三相异步电动机（5）的下端外壁中部固定连接有可更换钻头（6），所述可更换钻头（6）包括固定连接卡轴（11）、减震支杆（12）、可更换连接件（13）和固定钻头（14），所述固定连接卡轴（11）固定套接在减震支杆（12）的上端外壁，所述减震支杆（12）固定连接在可更换连接件（13）的上端外壁，所述固定钻头（14）固定卡接在可更换连接件（13）的下端外壁，所述固定支撑柱（1）的下端外壁固定连接有连接板块（7），所述连接板块（7）的上端外壁中部固定连接有转动固定盘（10），所述转动固定盘（10）包括固定盘（15）、连接支撑杆（16）、第二三相异步电动机（17）和电动伸缩杆（18），所述固定盘（15）固定连接在连接支撑杆（16）的上端外壁，所述连接支撑杆（16）固定连接在电动伸缩杆（18）的上端外壁，所述电动伸缩杆（18）固定连接在第二三相异步电动机（17）的上端外壁，所述连接板块（7）的下端外壁固定连接有固定支撑腿（8），所述固定支撑腿（8）的下端外壁固定连接有垫板（9）。2.根据权利要求1所述的一种五金件加工用打孔机，其特征在于：所述第一三相异步电动机（5）与电动滚轮（4）进行电性连接。3.根据权利要求1所述的一种五金件加工用打孔机，其特征在于：所述第二三相异步电动机（17）与电动伸缩杆（18）进行电性连接。4.根据权利要求1所述的一种五金件加工用打孔机，其特征在于：所述连接支撑杆（16）共设有四组，且均匀固定连接在电动伸缩杆（18）的上端外壁。5.根据权利要求1所述的一种五金件加工用打孔机，其特征在于：所述固定连接卡轴（11）固定卡接在第一三相异步电动机（5）的下端外壁中部。6.根据权利要求1所述的一种五金件加工用打孔机，其特征在于：所述电动滚轮（4）共设有三组，且均匀固定嵌接在固定轨道（2）的内部。2CN110744105A说明书1/3页一种五金件加工用打孔机技术领域[0001]本发明涉及五金设备领域，具体为一种五金件加工用打孔机。背景技术[0002]现在的打孔机大多数都是用来对已经制作好的五金或者其他物品进行打孔操作，从而方便物品便于携带，但是现在的五金件加工用打孔机存在以下的缺陷：一、目前的五金件加工用打孔机的钻头不能进行随时更换，这样极大的限制了装置的适用性能，二、现在的五金件加工用打孔机不能根据工作人员的需求进行实时的调节，只能靠工作人员进行调节，浪费了大量的人力。发明内容[0003]本发明的目的在于提供一种五金件加工用打孔机，以解决上述背景技术中提出的问题。[0004]为实现上述目的，本发明提供如下技术方案：一种五金件加工用打孔机，包括固定支撑柱，所述固定支撑柱的一端侧壁固定连接有连接横梁，所述连接横梁的一端侧壁固定嵌接有固定轨道，所述固定轨道的内腔侧壁固定嵌接有电动滚轮，所述电动滚轮的下端侧壁固定连接有第一三相异步电动机，所述第一三相异步电动机的下端外壁中部固定连接有可更换钻头，所述可更换钻头包括固定连接卡轴、减震支杆、可
