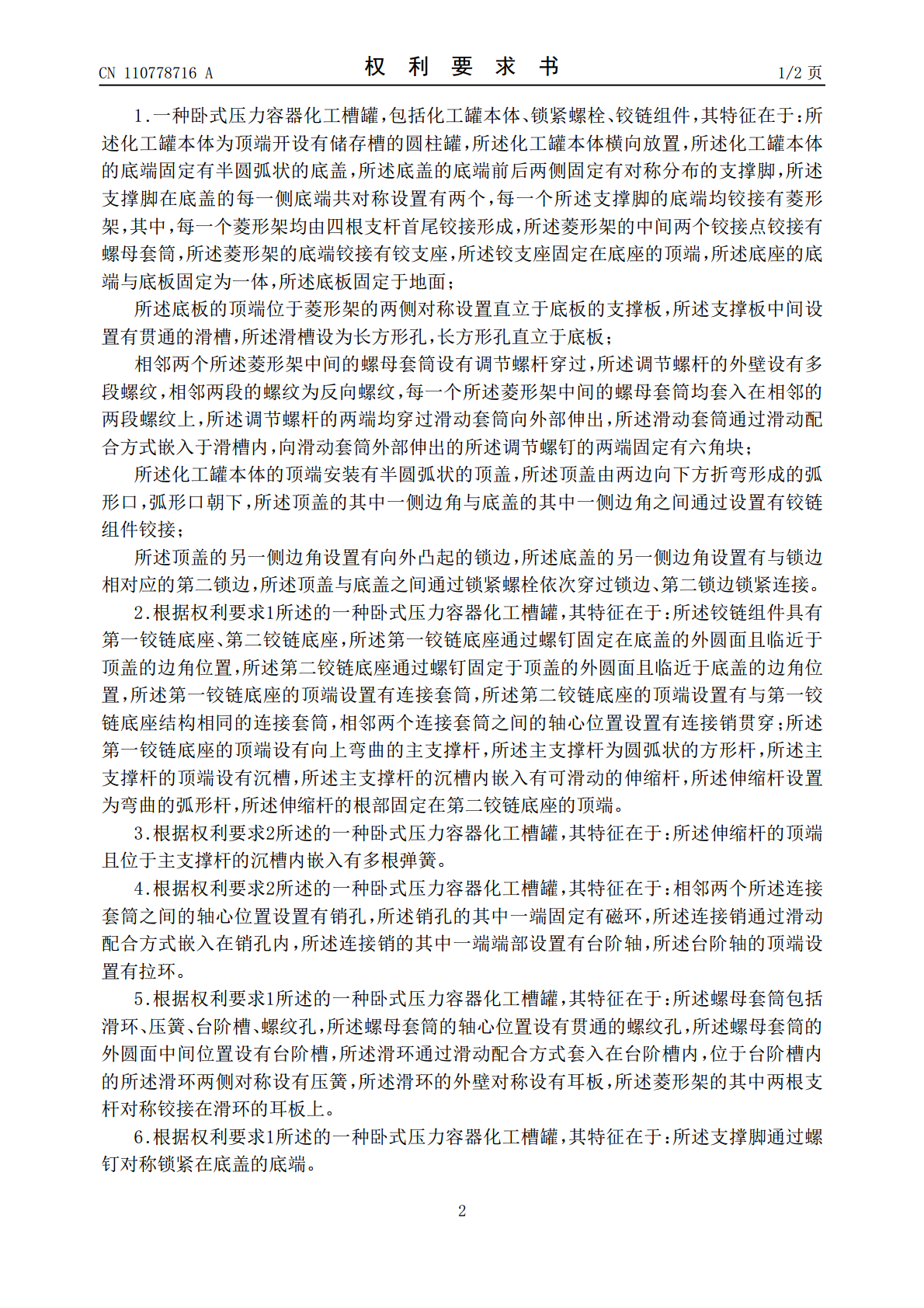

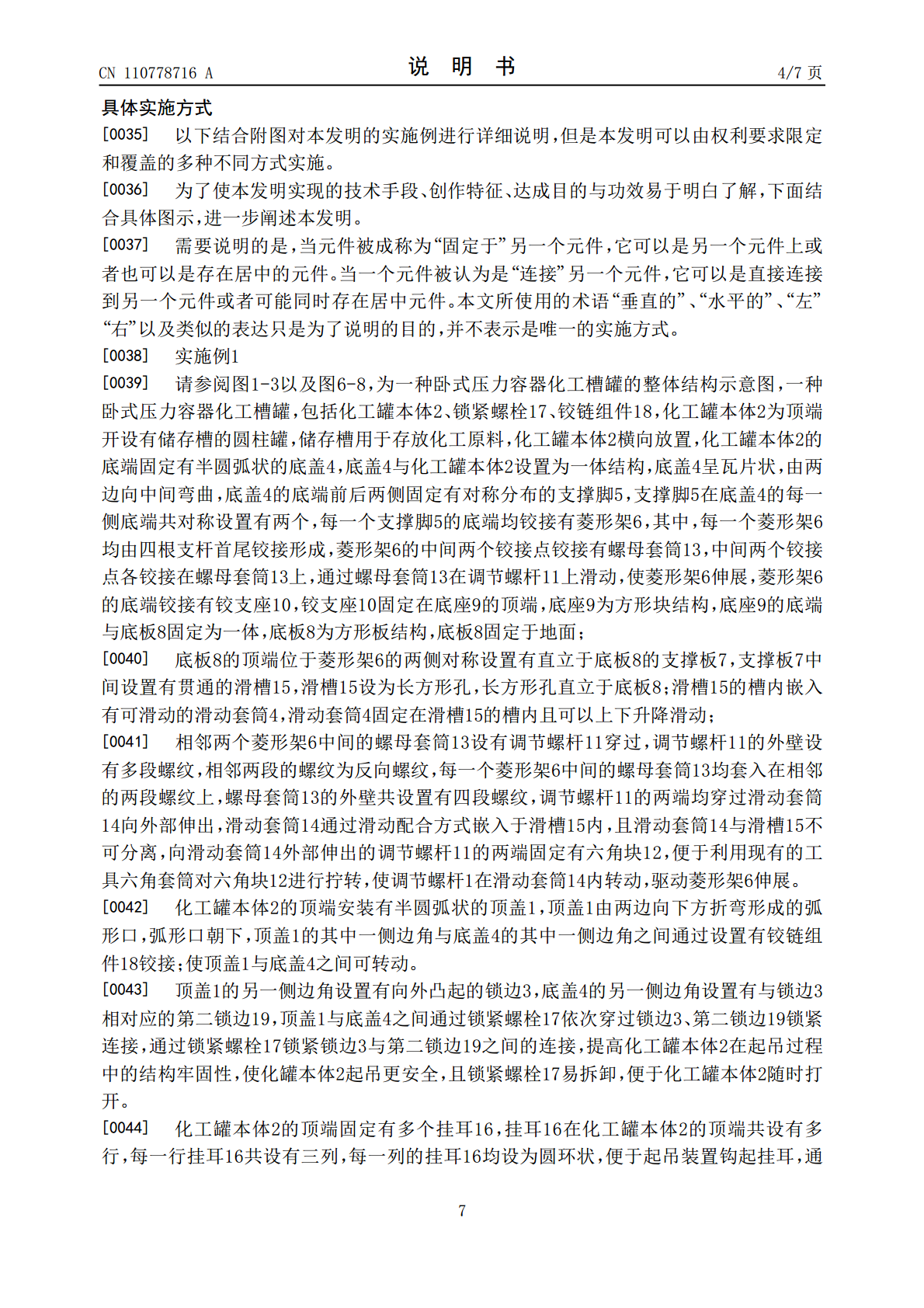

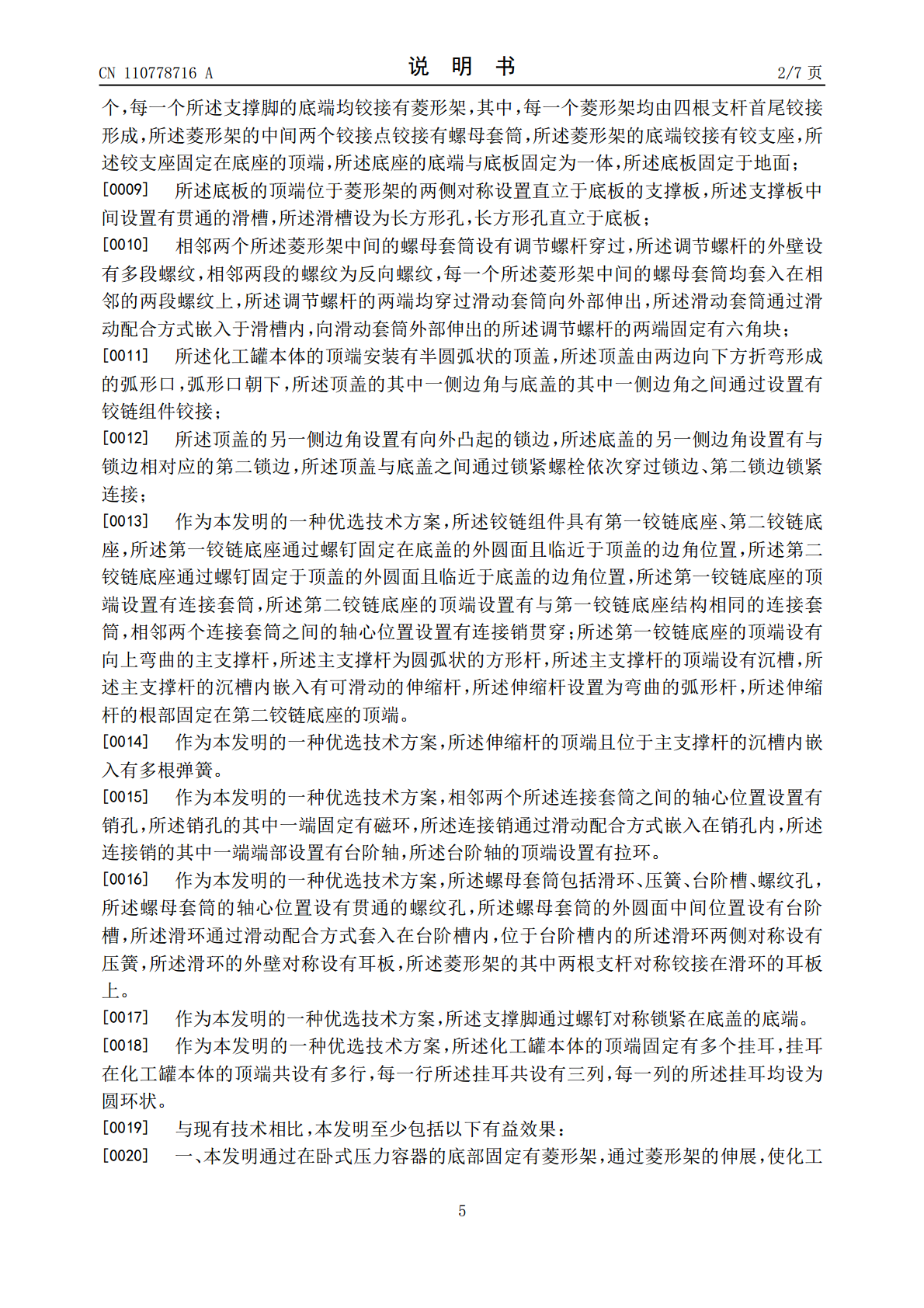

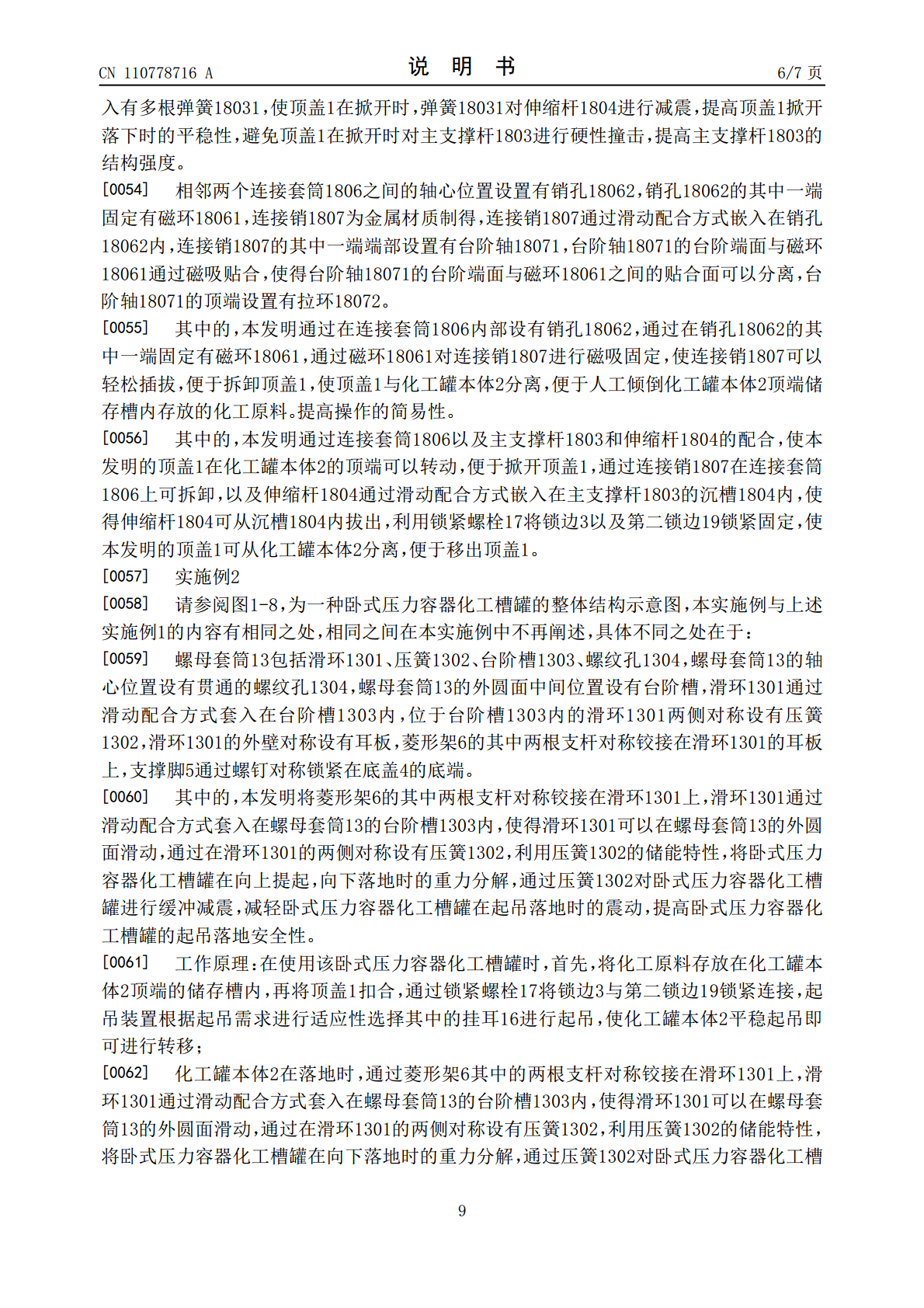

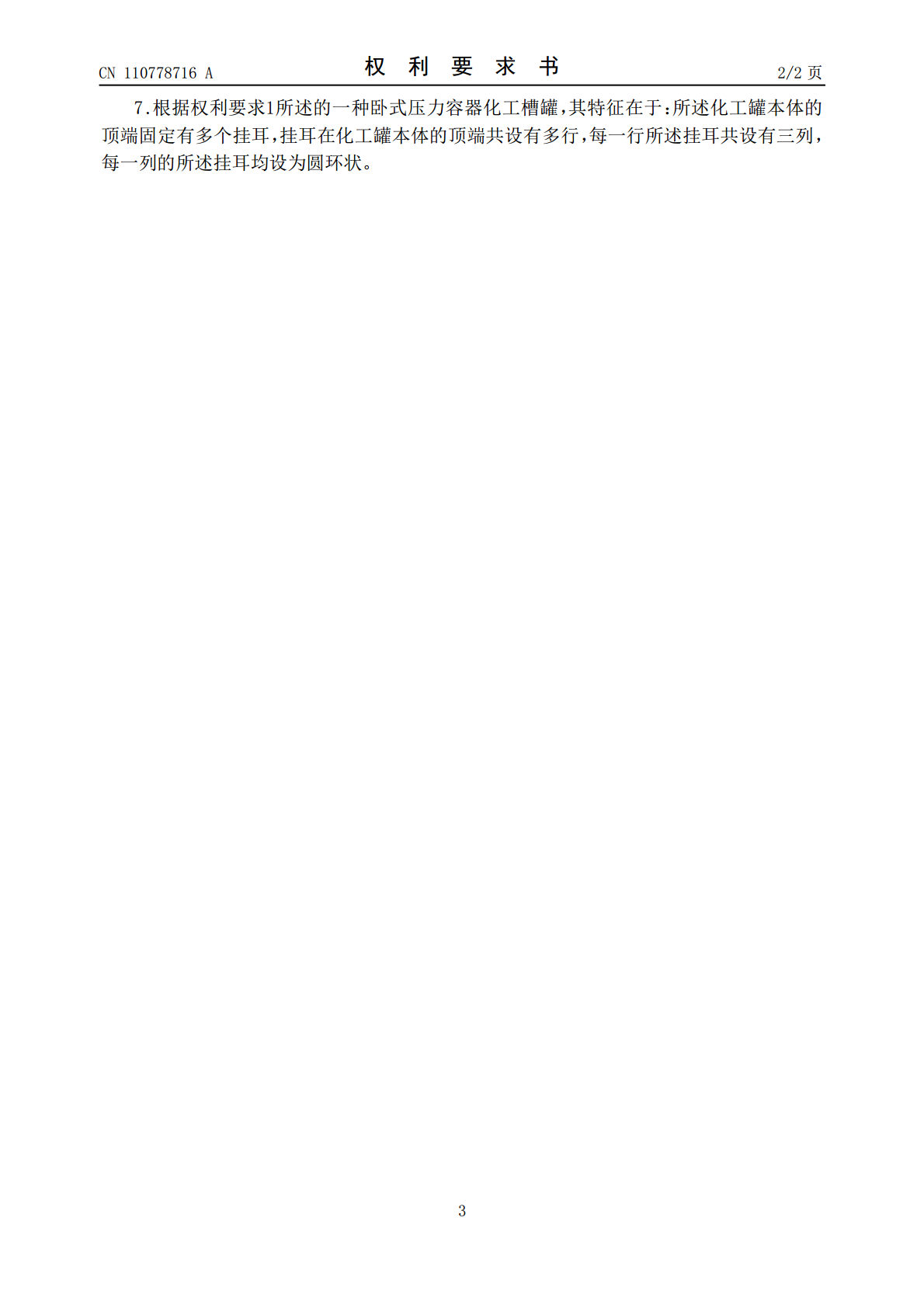

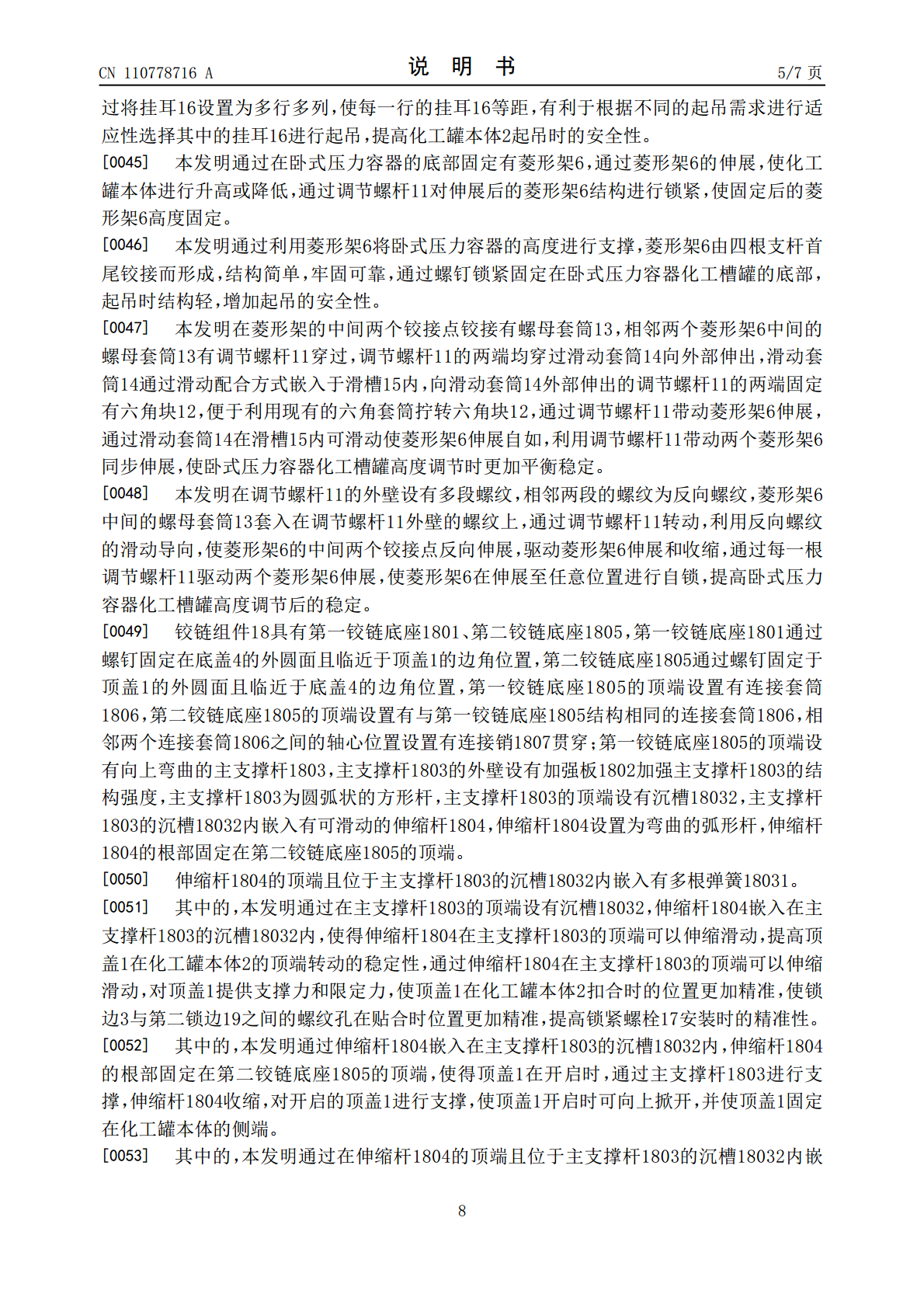

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110778716A(43)申请公布日2020.02.11(21)申请号201911070158.5(22)申请日2019.11.05(71)申请人黄伟地址241002安徽省芜湖市弋江区花津南路安徽师范大学(72)发明人黄伟陶娟(74)专利代理机构北京天奇智新知识产权代理有限公司11340代理人储德江(51)Int.Cl.F16J12/00(2006.01)F17C1/00(2006.01)F17C13/08(2006.01)F16F15/04(2006.01)B66F7/06(2006.01)权利要求书2页说明书7页附图5页(54)发明名称一种卧式压力容器化工槽罐(57)摘要本发明公开了一种卧式压力容器化工槽罐，涉及压力容器设备技术领域，包括化工罐本体、锁紧螺栓、铰链组件，所述化工罐本体为顶端开设有储存槽的圆柱罐，所述化工罐本体横向放置，所述化工罐本体的底端固定有半圆弧状的底盖，所述底盖的底端前后两侧固定有对称分布的支撑脚，所述支撑脚在底盖的每一侧底端共对称设置有两个，每一个所述支撑脚的底端均铰接有菱形架，其中，每一个菱形架均由四根支杆首尾铰接形成，所述菱形架的中间两个铰接点铰接有螺母套筒。本发明通过在卧式压力容器的底部固定有菱形架，通过菱形架的伸展，使化工罐本体进行升高或降低，通过调节螺杆对伸展后的菱形架结构进行锁紧，使固定后的菱形架高度固定。CN110778716ACN110778716A权利要求书1/2页1.一种卧式压力容器化工槽罐，包括化工罐本体、锁紧螺栓、铰链组件，其特征在于：所述化工罐本体为顶端开设有储存槽的圆柱罐，所述化工罐本体横向放置，所述化工罐本体的底端固定有半圆弧状的底盖，所述底盖的底端前后两侧固定有对称分布的支撑脚，所述支撑脚在底盖的每一侧底端共对称设置有两个，每一个所述支撑脚的底端均铰接有菱形架，其中，每一个菱形架均由四根支杆首尾铰接形成，所述菱形架的中间两个铰接点铰接有螺母套筒，所述菱形架的底端铰接有铰支座，所述铰支座固定在底座的顶端，所述底座的底端与底板固定为一体，所述底板固定于地面；所述底板的顶端位于菱形架的两侧对称设置直立于底板的支撑板，所述支撑板中间设置有贯通的滑槽，所述滑槽设为长方形孔，长方形孔直立于底板；相邻两个所述菱形架中间的螺母套筒设有调节螺杆穿过，所述调节螺杆的外壁设有多段螺纹，相邻两段的螺纹为反向螺纹，每一个所述菱形架中间的螺母套筒均套入在相邻的两段螺纹上，所述调节螺杆的两端均穿过滑动套筒向外部伸出，所述滑动套筒通过滑动配合方式嵌入于滑槽内，向滑动套筒外部伸出的所述调节螺钉的两端固定有六角块；所述化工罐本体的顶端安装有半圆弧状的顶盖，所述顶盖由两边向下方折弯形成的弧形口，弧形口朝下，所述顶盖的其中一侧边角与底盖的其中一侧边角之间通过设置有铰链组件铰接；所述顶盖的另一侧边角设置有向外凸起的锁边，所述底盖的另一侧边角设置有与锁边相对应的第二锁边，所述顶盖与底盖之间通过锁紧螺栓依次穿过锁边、第二锁边锁紧连接。2.根据权利要求1所述的一种卧式压力容器化工槽罐，其特征在于：所述铰链组件具有第一铰链底座、第二铰链底座，所述第一铰链底座通过螺钉固定在底盖的外圆面且临近于顶盖的边角位置，所述第二铰链底座通过螺钉固定于顶盖的外圆面且临近于底盖的边角位置，所述第一铰链底座的顶端设置有连接套筒，所述第二铰链底座的顶端设置有与第一铰链底座结构相同的连接套筒，相邻两个连接套筒之间的轴心位置设置有连接销贯穿；所述第一铰链底座的顶端设有向上弯曲的主支撑杆，所述主支撑杆为圆弧状的方形杆，所述主支撑杆的顶端设有沉槽，所述主支撑杆的沉槽内嵌入有可滑动的伸缩杆，所述伸缩杆设置为弯曲的弧形杆，所述伸缩杆的根部固定在第二铰链底座的顶端。3.根据权利要求2所述的一种卧式压力容器化工槽罐，其特征在于：所述伸缩杆的顶端且位于主支撑杆的沉槽内嵌入有多根弹簧。4.根据权利要求2所述的一种卧式压力容器化工槽罐，其特征在于：相邻两个所述连接套筒之间的轴心位置设置有销孔，所述销孔的其中一端固定有磁环，所述连接销通过滑动配合方式嵌入在销孔内，所述连接销的其中一端端部设置有台阶轴，所述台阶轴的顶端设置有拉环。5.根据权利要求1所述的一种卧式压力容器化工槽罐，其特征在于：所述螺母套筒包括滑环、压簧、台阶槽、螺纹孔，所述螺母套筒的轴心位置设有贯通的螺纹孔，所述螺母套筒的外圆面中间位置设有台阶槽，所述滑环通过滑动配合方式套入在台阶槽内，位于台阶槽内的所述滑环两侧对称设有压簧，所述滑环的外壁对称设有耳板，所述菱形架的其中两根支杆对称铰接在滑环的耳板上。6.根据权利要求1所述的一种卧式压力容器化工槽罐，其特征在于：所述支撑脚通过螺钉对称锁紧在底盖的底端。2CN1107787
