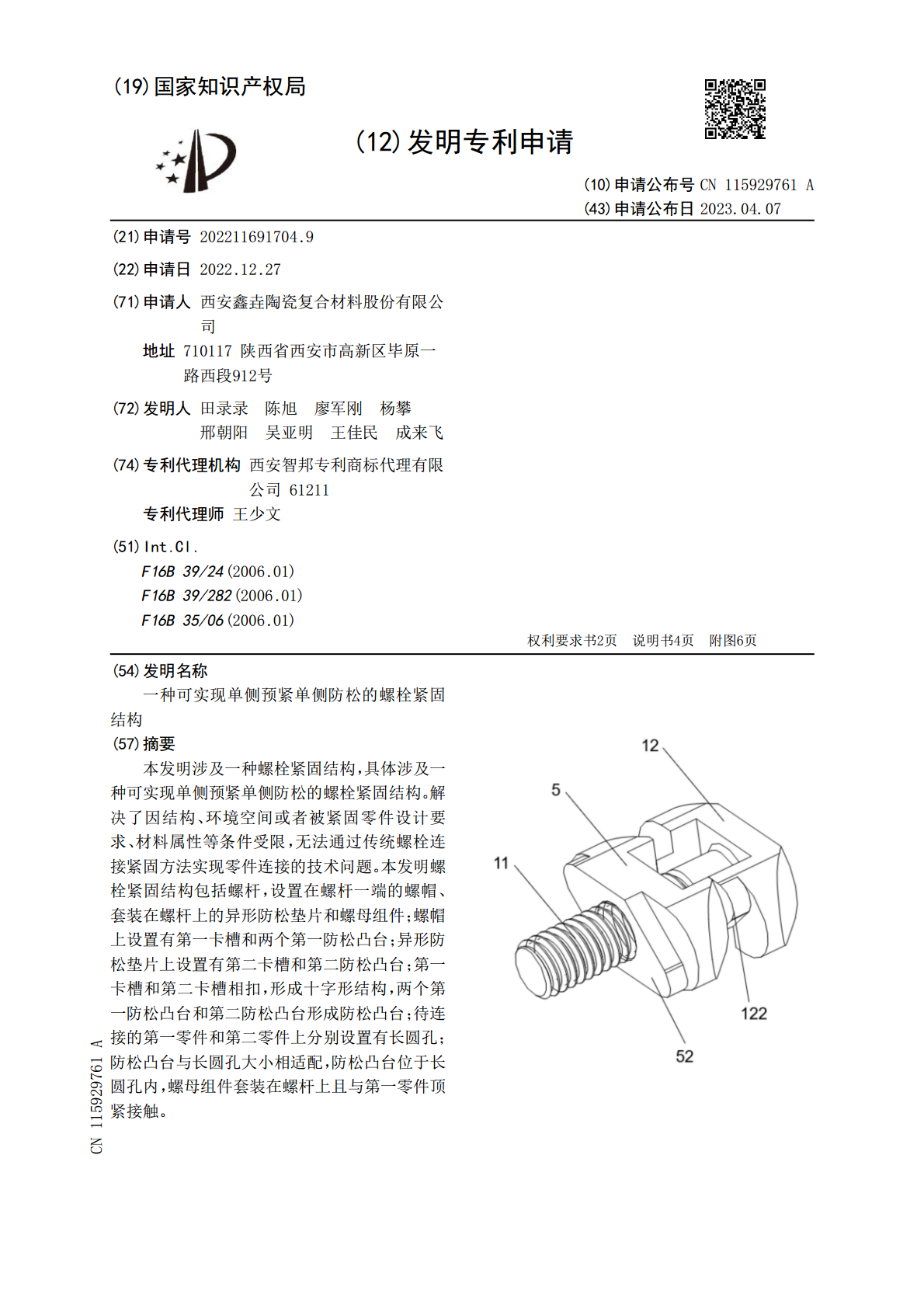

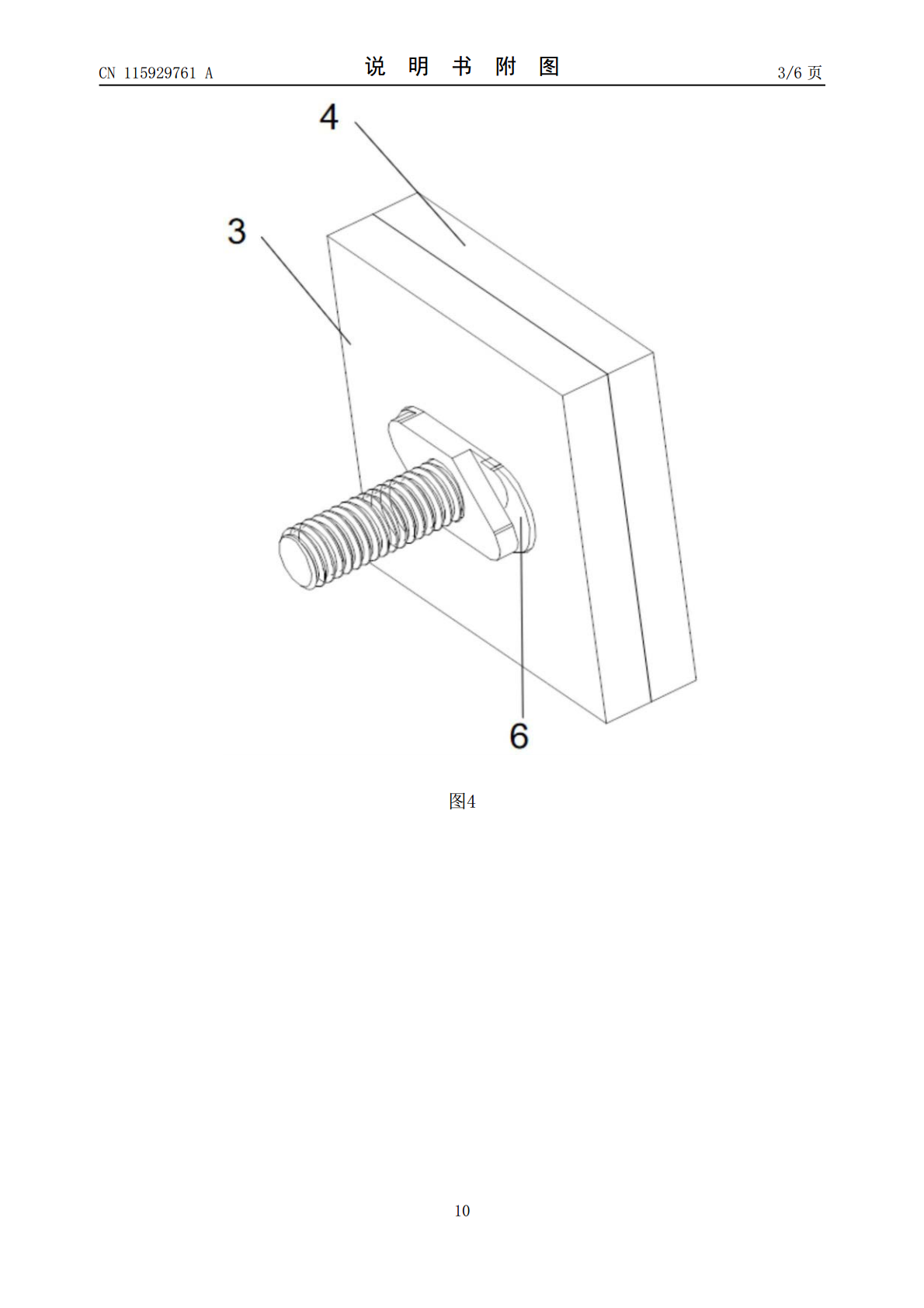

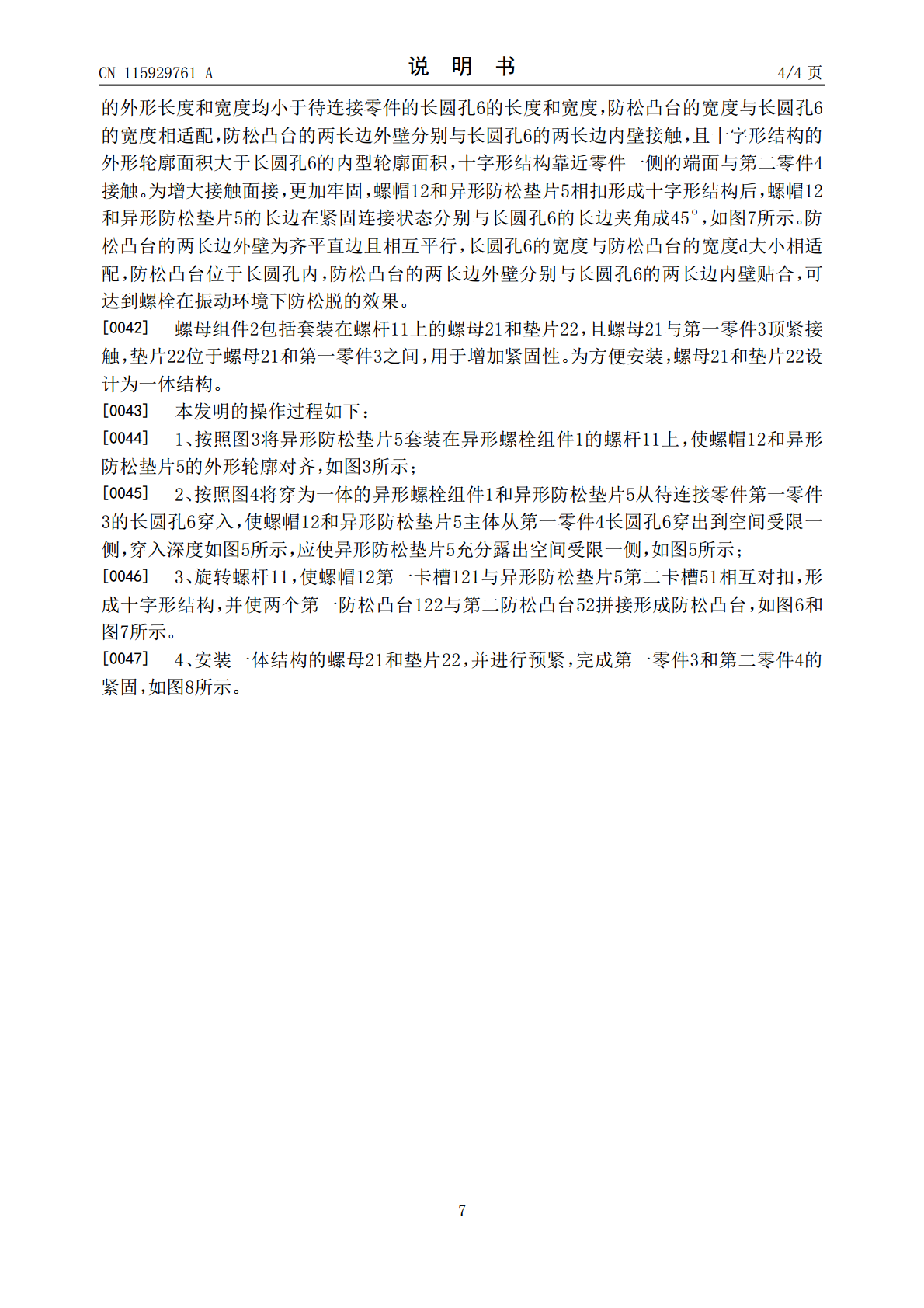

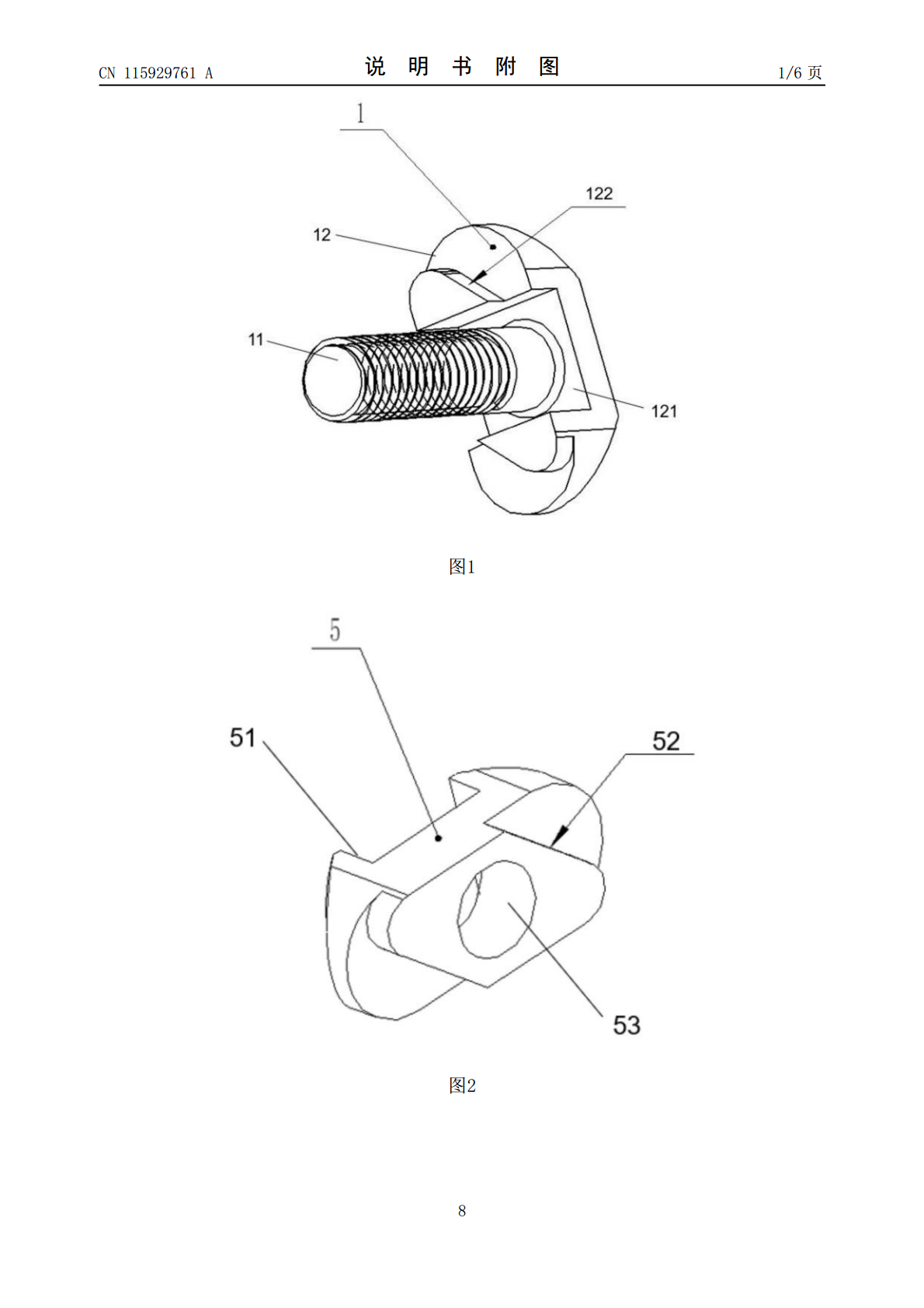

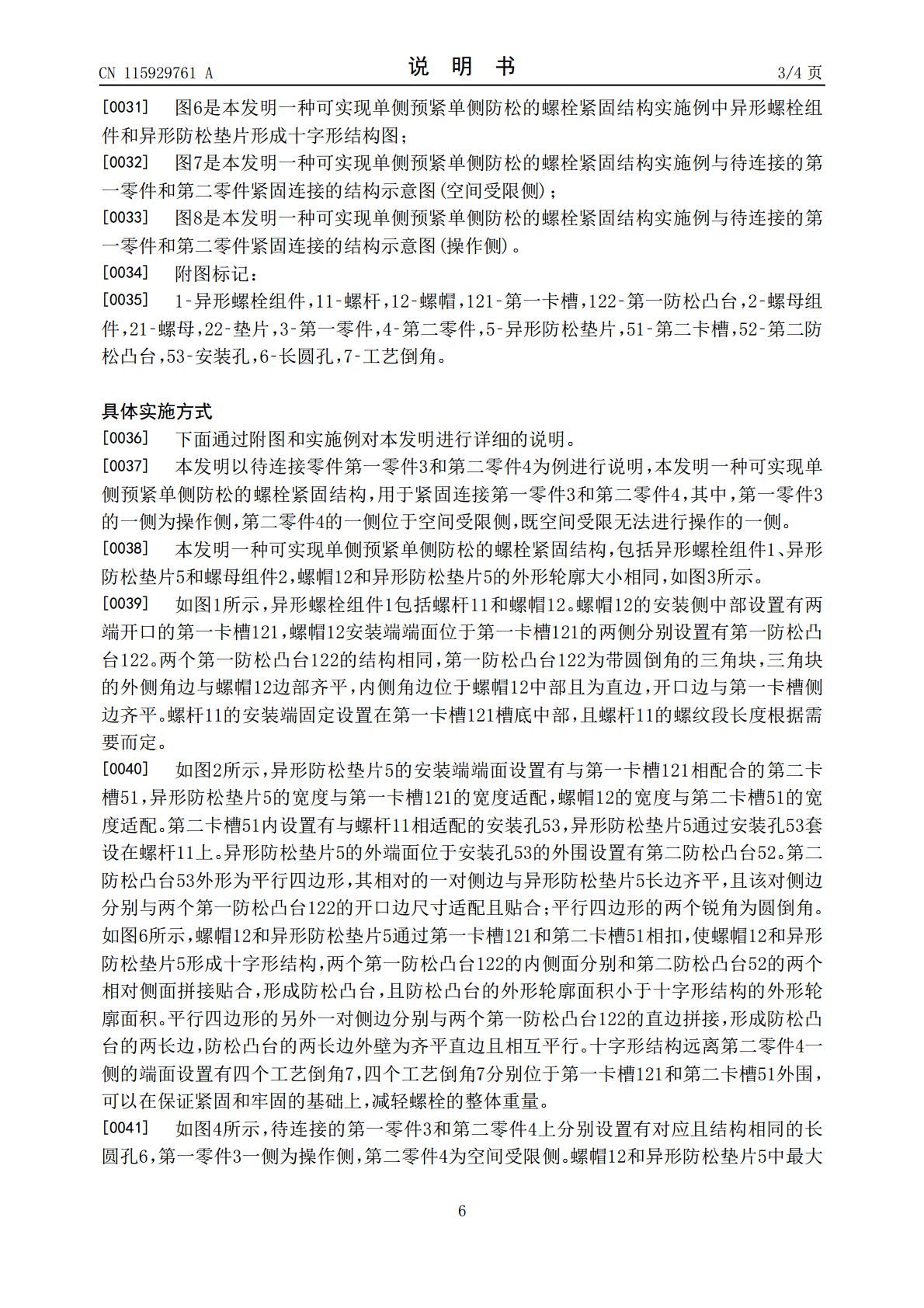

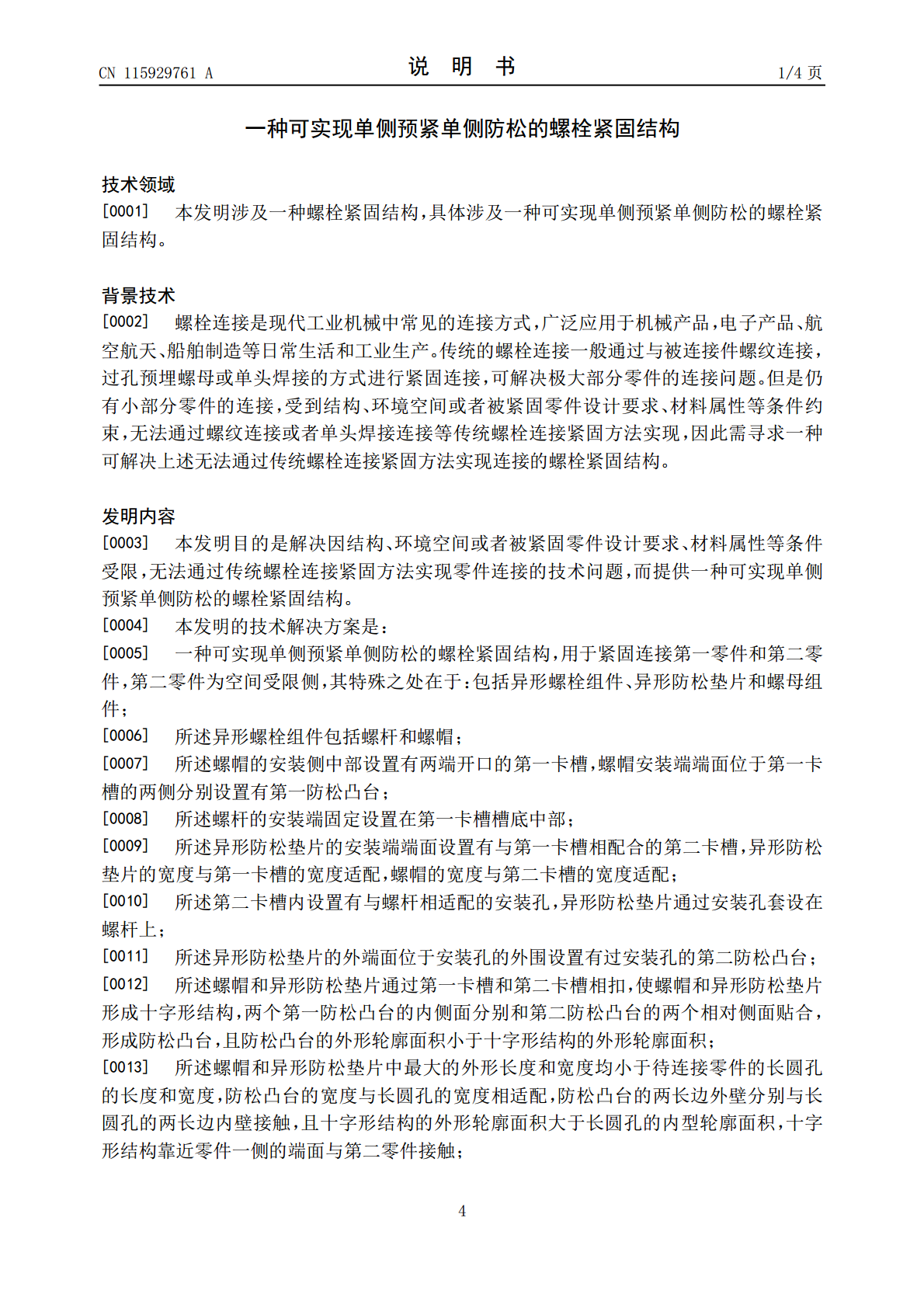

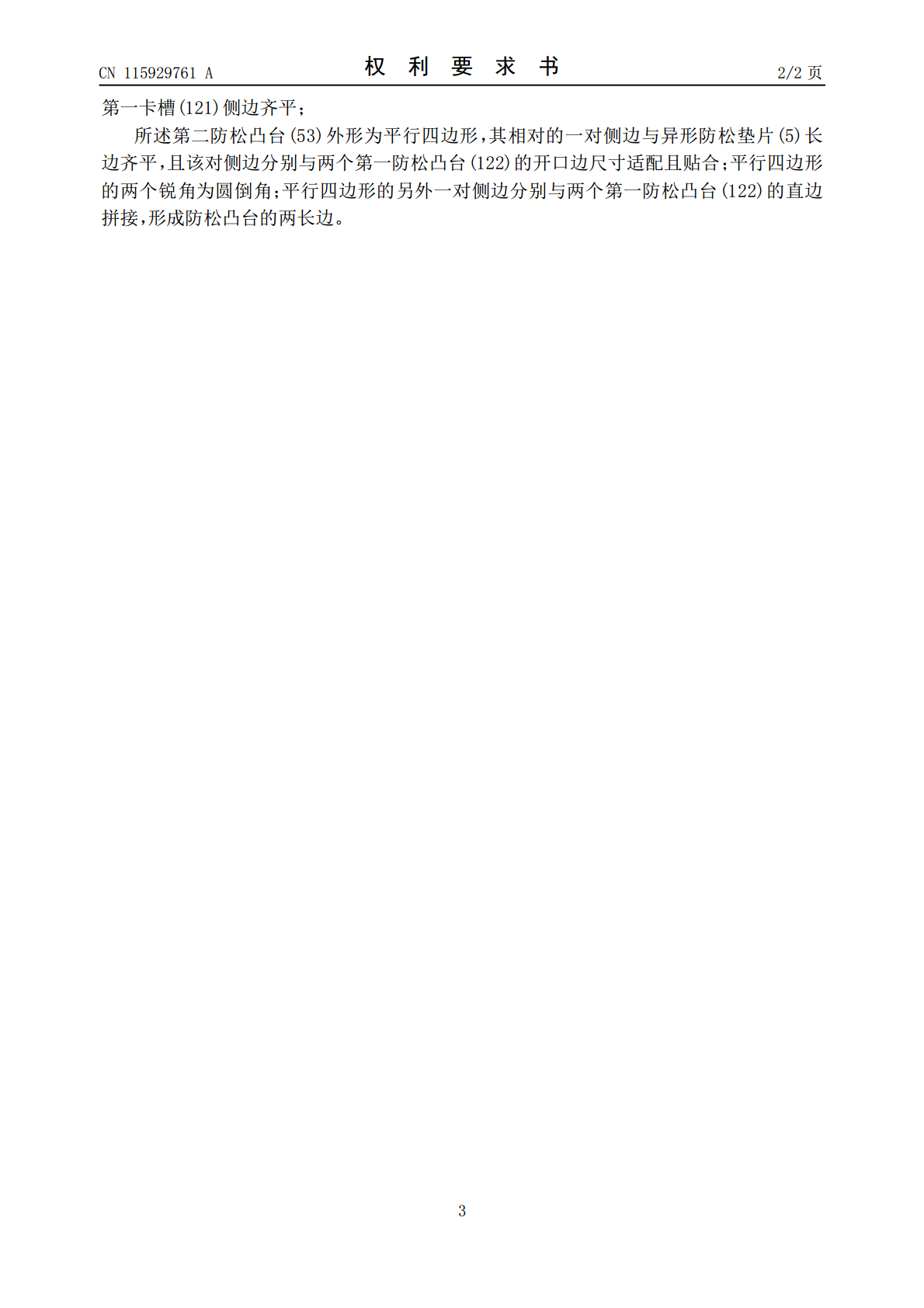

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115929761A(43)申请公布日2023.04.07(21)申请号202211691704.9(22)申请日2022.12.27(71)申请人西安鑫垚陶瓷复合材料股份有限公司地址710117陕西省西安市高新区毕原一路西段912号(72)发明人田录录陈旭廖军刚杨攀邢朝阳吴亚明王佳民成来飞(74)专利代理机构西安智邦专利商标代理有限公司61211专利代理师王少文(51)Int.Cl.F16B39/24(2006.01)F16B39/282(2006.01)F16B35/06(2006.01)权利要求书2页说明书4页附图6页(54)发明名称一种可实现单侧预紧单侧防松的螺栓紧固结构(57)摘要本发明涉及一种螺栓紧固结构，具体涉及一种可实现单侧预紧单侧防松的螺栓紧固结构。解决了因结构、环境空间或者被紧固零件设计要求、材料属性等条件受限，无法通过传统螺栓连接紧固方法实现零件连接的技术问题。本发明螺栓紧固结构包括螺杆，设置在螺杆一端的螺帽、套装在螺杆上的异形防松垫片和螺母组件；螺帽上设置有第一卡槽和两个第一防松凸台；异形防松垫片上设置有第二卡槽和第二防松凸台；第一卡槽和第二卡槽相扣，形成十字形结构，两个第一防松凸台和第二防松凸台形成防松凸台；待连接的第一零件和第二零件上分别设置有长圆孔；防松凸台与长圆孔大小相适配，防松凸台位于长圆孔内，螺母组件套装在螺杆上且与第一零件顶紧接触。CN115929761ACN115929761A权利要求书1/2页1.一种可实现单侧预紧单侧防松的螺栓紧固结构，用于紧固连接第一零件(3)和第二零件(4)，第二零件(4)为空间受限侧，其特征在于：包括异形螺栓组件(1)、异形防松垫片(5)和螺母组件(2)；所述异形螺栓组件(1)包括螺杆(11)和螺帽(12)；所述螺帽(12)的安装侧中部设置有两端开口的第一卡槽(121)，螺帽(12)安装端端面位于第一卡槽(121)的两侧分别设置有第一防松凸台(122)；所述螺杆(11)的安装端固定设置在第一卡槽(121)槽底中部；所述异形防松垫片(5)的安装端端面设置有与第一卡槽(121)相配合的第二卡槽(51)，异形防松垫片(5)的宽度与第一卡槽(121)的宽度适配，螺帽(12)的宽度与第二卡槽(51)的宽度适配；所述第二卡槽(51)内设置有与螺杆(11)相适配的安装孔(53)，异形防松垫片(5)通过安装孔(53)套设在螺杆(11)上；所述异形防松垫片(5)的外端面位于安装孔(53)的外围设置有第二防松凸台(52)；所述螺帽(12)和异形防松垫片(5)通过第一卡槽(121)和第二卡槽(51)相扣，使螺帽(12)和异形防松垫片(5)形成十字形结构，两个第一防松凸台(122)的内侧面分别和第二防松凸台(52)的两个相对侧面拼接贴合，形成防松凸台，且防松凸台的外形轮廓面积小于十字形结构的外形轮廓面积；所述螺帽(12)和异形防松垫片(5)中最大的外形长度和宽度均小于待连接零件的长圆孔(6)的长度和宽度，防松凸台的宽度与长圆孔(6)的宽度相适配，防松凸台的两长边外壁分别与长圆孔(6)的两长边内壁接触，且十字形结构的外形轮廓面积大于长圆孔(6)的内型轮廓面积，十字形结构靠近零件一侧的端面与第二零件(4)接触；所述螺母组件(2)包括套装在螺杆(11)上的螺母(21)，且螺母(21)与第一零件(3)顶紧接触。2.根据权利要求1所述的一种可实现单侧预紧单侧防松的螺栓紧固结构，其特征在于：所述螺母组件(2)还包括套装在螺杆(11)上的垫片(22)；所述垫片(22)位于螺母(21)和第一零件(3)之间。3.根据权利要求2所述的一种可实现单侧预紧单侧防松的螺栓紧固结构，其特征在于：所述螺母(21)和垫片(22)为一体结构。4.根据权利要求1或2或3所述的一种可实现单侧预紧单侧防松的螺栓紧固结构，其特征在于：所述螺帽(12)和异形防松垫片(5)的长边在紧固连接状态分别与长圆孔(6)的长边夹角成45°。5.根据权利要求4所述的一种可实现单侧预紧单侧防松的螺栓紧固结构，其特征在于：所述十字形结构远离第二零件(4)一侧的端面设置有四个工艺倒角(7)。6.根据权利要求5所述的一种可实现单侧预紧单侧防松的螺栓紧固结构，其特征在于：所述螺帽(12)和异形防松垫片(5)的外形轮廓大小相同。7.根据权利要求6所述的一种可实现单侧预紧单侧防松的螺栓紧固结构，其特征在于：所述两个第一防松凸台(122)的结构相同，第一防松凸台(122)为带圆倒角的三角块，三角块的外侧角边与螺帽(12)边部齐平，内侧角边位于螺帽(12)中部且为直边，开口边与2CN115929761A权利要求书2/2页第一卡槽(121)侧边齐平；所述第二防松凸台(53)外形为平行四边形，其相对的
