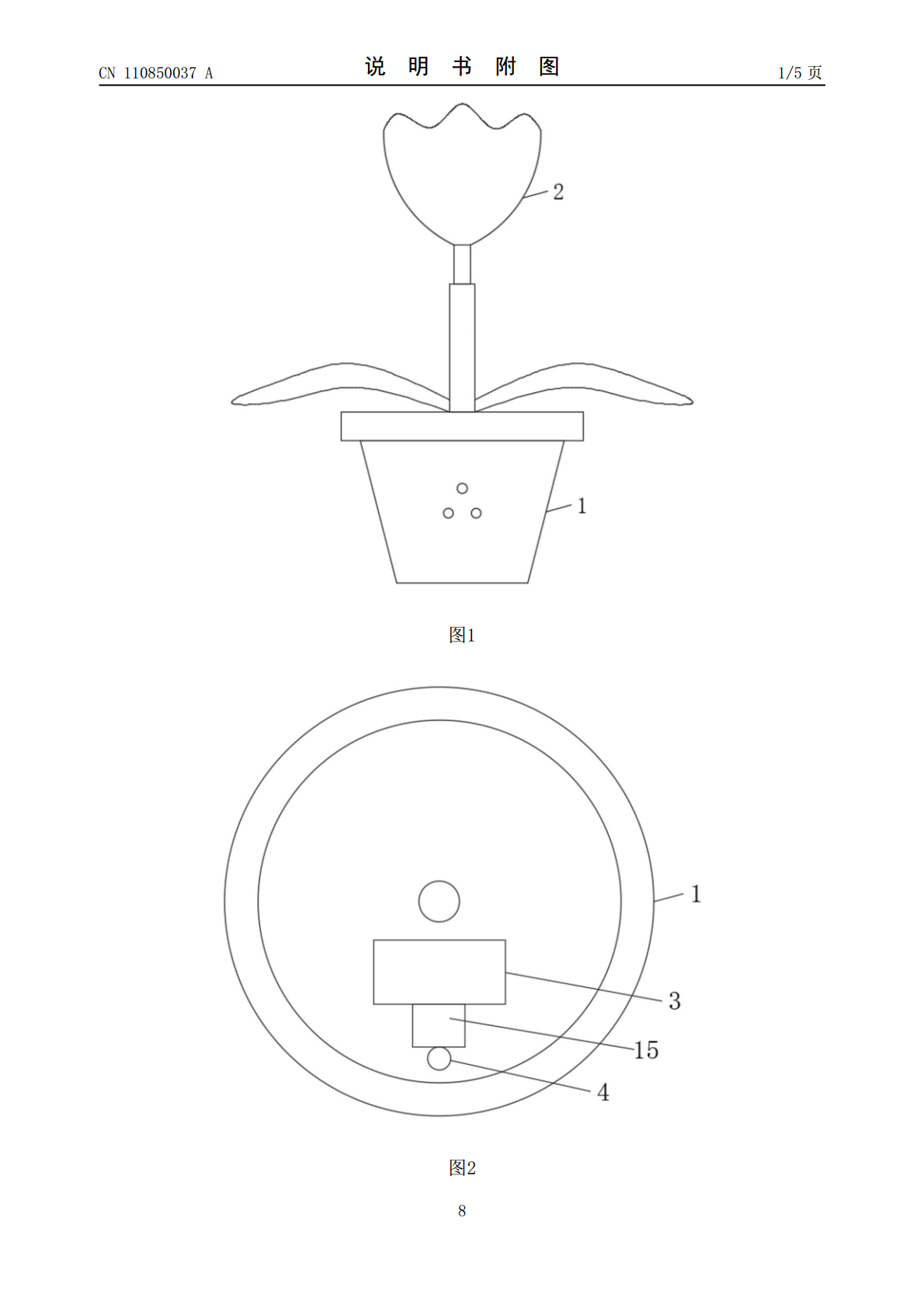

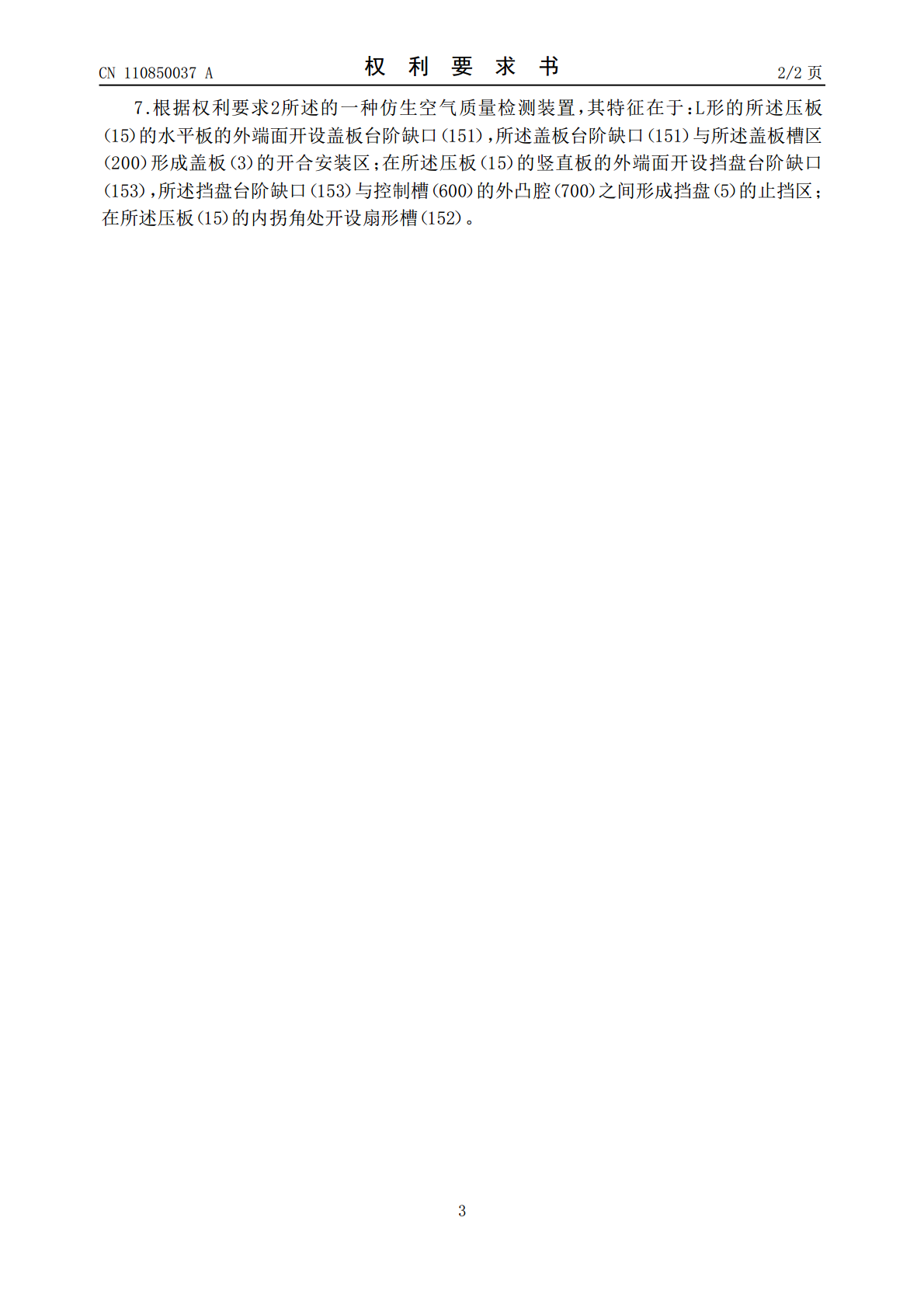

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110850037A(43)申请公布日2020.02.28(21)申请号201911212830.X(22)申请日2019.12.02(71)申请人镇江市高等专科学校地址212028江苏省镇江市高校园区长香西大道518号(72)发明人王明殷弈飞张明(74)专利代理机构镇江京科专利商标代理有限公司32107代理人傅嵘(51)Int.Cl.G01N33/00(2006.01)权利要求书2页说明书4页附图5页(54)发明名称一种仿生空气质量检测装置(57)摘要本发明公开了一种仿生空气质量检测装置，涉及空气检测设备技术领域，包括花盆和仿生花，仿生花固定连接在花盆的上表面中部，花盆的上表面前端中部设有盖板，花盆的上表面前端中部设有按压杆，按压杆的底端插入花盆并固定连接有挡盘，挡盘的下表面设有L形杆，L形杆的一端设有扭转弹簧，支杆的顶端通过固定轴与L形杆转动连接，支杆的底端与花盆的内壁固定连接，L形杆的另一端通过销轴活动连接连杆的一端，连杆的另一端通过销轴活动连接有卡接杆。本发明整体外形美观大方，仿生效果好，通过设置有盖板，能够对液晶显示屏进行隐藏，同时能够避免灰尘落在液晶显示屏上，减少了对液晶显示屏的清理，提高了液晶显示屏的使用寿命。CN110850037ACN110850037A权利要求书1/2页1.一种仿生空气质量检测装置，包括花盆（1）和仿生花（2），其特征在于：所述仿生花（2）固定连接在花盆（1）的上表面中部；所述花盆（1）为实心结构，在所述花盆（1）的上表面临近中央处开设显示容纳槽（100），在所述显示容纳槽（100）上端靠近花盆（1）上表面中部扩孔形成盖板槽区（200），与所述显示容纳槽（100）相隔且临近花盆周壁的开设控制槽（600），在所述显示容纳槽（100）与控制槽（600）之间的上部开设支撑滑杆槽（300），在所述显示容纳槽（100）内设置显示屏（14），在所述盖板槽区（200）靠近花盆中央的一侧通过扭簧转轴组件设置开合控制的盖板（3），在所述支撑滑杆槽（300）上方设置L形压板（15），在压板（15）下方的滑槽区设置可水平滑动的卡接杆（10），在压板（15）外端与控制槽（600）之间形成操控导向孔（1000）；在所述控制槽（600）内设置按压杆（4）、L形杆（6）、扭转弹簧（7）、支杆（8）和连杆（9）；所述盖板（3）的下表面靠近按压杆（4）的一侧中部设置卡接块（12）卡接块（12），所述卡接块（12）的外侧中部开设有与所述卡接杆（10）适配的卡接槽（13）；所述按压杆（4）的底端一体的设置挡盘（5），所述按压杆（4）可竖向移动的设置在所述操控导向孔（1000）内，所述挡盘（5）设置在所述操控导向孔（1000）下方的控制槽（600）内；所述支杆（8）竖直的设置在所述控制槽（600）内，且所述支杆（8）的底端与所述控制槽（600）的槽底固定连接，所述支杆（8）的上端与所述压板（15）临近设置；所述L形杆（6）的拐角处与所述支杆（8）上端部可转动的铰接，所述L形杆（6）的水平杆部分的上面与所述挡盘（5）的下表面抵接，所述L形杆（6）的水平杆部分的下表面与所述扭转弹簧（7）连接，所述L形杆（6）的竖直杆通过销轴与所述连杆（9）的一端铰接，所述连杆（9）的另一端与所述卡接杆（10）的外端铰接，所述卡接杆（10）随着按压杆（4）的驱动下在所述压板（15）下方的滑槽区水平往复运动，从而与所述盖板（3）的卡接槽（13）卡接或脱离。2.根据权利要求1所述的一种仿生空气质量检测装置，其特征在于：在所述显示容纳槽（100）与控制槽（600）之间设置间隔部（900），在L形的压板（15）的下方与支杆（8）的上方之间形成L形杆（6）的摆动腔（500）；在控制槽（600）靠向花盆外壁的一侧开设外凸腔（700），从所述控制槽（600）的底壁向花盆外壁方向延伸开设弹簧定位孔（800）。3.根据权利要求1所述的一种仿生空气质量检测装置，其特征在于：所述挡盘（5）的下表面设置为弧形面，所述挡盘（5）的弧形面与L形杆（6）的水平杆上表面贴合抵靠。4.根据权利要求2所述的一种仿生空气质量检测装置，其特征在于：所述扭转弹簧（7）的一端与L形杆（6）的水平杆下表面贴合抵靠，所述扭转弹簧（7）的另一端插进所述控制槽（600）底部的弹簧定位孔（800）卡接定位。5.根据权利要求2所述的一种仿生空气质量检测装置，其特征在于：在所述间隔部（900）的顶部开设限位滑槽（400），所述支撑滑杆槽（300）设置在所述限位滑槽（400）的上方；所述卡接杆（10）的下表面中部设置限位滑块（11），所述限位滑块（11）在所述限位滑槽（400）适配，所述限位滑块（11）与限位滑槽（400）水平方向往复
